Bản Vẽ Cách Tay Robot: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Ứng Dụng Thực Tế

Giới thiệu chung

Trong thời đại công nghiệp 4.0, robot đã trở thành một phần không thể thiếu trong nhiều lĩnh vực như sản xuất, y tế, giáo dục và giải trí. Trong số các bộ phận quan trọng của robot, cách tay robot (robotic arm) đóng vai trò quyết định khả năng thực hiện các nhiệm vụ phức tạp, từ hàn, lắp ráp, cắt gọt cho tới thao tác tinh vi trong phòng thí nghiệm. Để thiết kế, chế tạo và lắp ráp một cách tay robot hiệu quả, việc chuẩn bị bản vẽ cách tay robot là bước đầu tiên và quan trọng nhất. Bản vẽ không chỉ là bản đồ kỹ thuật mà còn là công cụ giao tiếp giữa các bộ phận thiết kế, kỹ sư cơ khí, lập trình viên và nhà sản xuất linh kiện.

Bài viết dưới đây sẽ cung cấp một hướng dẫn chi tiết, từ việc xác định yêu cầu chức năng, lựa chọn cấu trúc cơ bản, đến việc tạo bản vẽ chi tiết bằng các phần mềm CAD, và cuối cùng là các lưu ý khi chuyển bản vẽ thành hiện thực. Nội dung được chia thành các phần rõ ràng, giúp người đọc dễ dàng nắm bắt và áp dụng ngay vào dự án thực tế.

1. Xác Định Yêu Cầu Chức Năng Của Cách Tay Robot

1.1. Mục tiêu sử dụng

Trước khi bắt đầu thiết kế, cần trả lời các câu hỏi:

Câu hỏi	Mục đích
Robot sẽ được dùng trong môi trường nào?	Xác định yêu cầu về độ bền, vật liệu, khả năng chống ăn mòn.
Tải trọng tối đa cần nâng?	Quy định kích thước và công suất của các khớp.
Độ chính xác và độ lặp lại cần đạt?	Ảnh hưởng đến lựa chọn bộ truyền động (servo, stepper, pneumatic).
Phạm vi chuyển động (độ góc, chiều dài)?	Xác định số trục (DOF) và độ dài mỗi đoạn tay.
Tốc độ di chuyển yêu cầu?	Lựa chọn động cơ và hệ thống truyền động phù hợp.

1.2. Số trục (Degree of Freedom – DOF)

• 3 DOF: Thường dùng cho các ứng dụng đơn giản như pick‑and‑place trong dây chuyền.
• 4–6 DOF: Đáp ứng yêu cầu đa hướng, thích hợp cho hàn, lắp ráp, phẫu thuật robot.
• 7 DOF trở lên: Được dùng trong robot người mẫu (humanoid) hoặc robot linh hoạt cao.

1.3. Các tiêu chuẩn công nghiệp

Có thể bạn quan tâm: Bản Vẽ Cách Tay Kẹp: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• ISO 10218 (An toàn robot công nghiệp)
• ISO 9283 (Đánh giá hiệu năng robot)
• IEC 61508 (An toàn chức năng)

Việc tuân thủ các tiêu chuẩn này sẽ ảnh hưởng đến cách bố trí các cảm biến, thiết kế vỏ bọc và tài liệu bản vẽ.

2. Lựa Chọn Kiến Trúc Cơ Bản Của Cách Tay Robot

2.1. Kiến trúc dạng “Serial” vs “Parallel”

Đặc điểm	Serial (liên tiếp)	Parallel (song song)
Cấu trúc	Các khớp nối liên tiếp nhau	Nhiều cánh tay hỗ trợ cùng lúc
Độ chính xác	Cao, vì ít thành phần trung gian	Thường cao hơn về tốc độ và chịu lực
Độ phức tạp	Thấp hơn, dễ điều khiển	Cao hơn, cần điều khiển đồng thời
Ứng dụng	Lắp ráp, hàn, phẫu thuật	Hệ thống vị trí nhanh, máy CNC

2.2. Lựa chọn khớp nối (Joint Types)

Loại khớp	Đặc điểm	Ứng dụng phổ biến
Rotary (Cánh quạt)	Quay quanh trục, góc rộng	Khớp vai, khớp cổ tay
Prismatic (Trượt)	Dịch chuyển thẳng, không quay	Khớp trục Z, trục kéo
Spherical (Cầu)	Kết hợp quay và nghiêng	Khớp đầu gối robot người
Flexure (Linh hoạt)	Dùng vật liệu uốn cong, không có bộ truyền	Robot vi mô, y tế

2.3. Vật liệu cấu thành

• Aluminium 6061‑T6: Nhẹ, dễ gia công, phù hợp cho các bộ phận không chịu tải lớn.
• Carbon Fiber Reinforced Polymer (CFRP): Siêu nhẹ, độ bền cao, dùng trong robot di động.
• Stainless Steel (304/316): Chịu ăn mòn, dùng trong môi trường ẩm ướt hoặc thực phẩm.
• Titanium: Độ bền cao, trọng lượng trung bình, dùng cho robot công nghiệp chịu tải nặng.

3. Quy Trình Tạo Bản Vẽ Cách Tay Robot Bằng Phần Mềm CAD

3.1. Chuẩn bị dữ liệu đầu vào

Có thể bạn quan tâm: Bùa Cách Vẽ Học Tập: Khám Phá Nghệ Thuật Vẽ Để Tăng Cường Hiệu Quả Học Tập

1. Bảng yêu cầu (Specification Sheet): Bao gồm tải trọng, DOF, tốc độ, kích thước tối đa.
2. Mô hình khái niệm (Concept Sketch): Vẽ tay hoặc bằng phần mềm vector (Illustrator, CorelDRAW) để hình dung bố trí các khớp.
3. Danh sách vật liệu (Material List): Xác định loại vật liệu cho mỗi bộ phận.

3.2. Lựa chọn phần mềm CAD

Phần mềm	Ưu điểm	Nhược điểm
SolidWorks	Giao diện trực quan, mô-đun Simulation tích hợp	Giá bản quyền cao
Autodesk Inventor	Tích hợp mạnh mẽ với Fusion 360, hỗ trợ CAM	Cần máy tính mạnh
PTC Creo	Đa dạng trong mô phỏng đa vật liệu	Độ phức tạp cao
Fusion 360	Dùng được trên cloud, giá rẻ (miễn phí cho cá nhân)	Giới hạn tính năng nâng cao

3.3. Các bước chi tiết trong SolidWorks (ví dụ)

Bước 1: Tạo Sketch cho mỗi đoạn tay

• Vào Sketch → Line → Vẽ đường thẳng đại diện cho chiều dài đoạn tay.
• Đặt dimension (kích thước) dựa trên yêu cầu tải trọng và độ dài tối ưu.
• Add Fillet các góc để giảm stress tập trung.

Bước 2: Thiết kế khớp nối

• Dùng Revolve hoặc Extrude tạo trục quay (rotary joint) hoặc trượt (prismatic joint).
• Thêm hole cho trục vít, bearing (ball bearing, roller bearing) phù hợp.
• Đánh dấu keyway để gắn motor.

Bước 3: Lắp ráp (Assembly)

• Mở Assembly → Insert Component → Chèn các part đã thiết kế.
• Sử dụng Mate để gắn khớp: Coincident, Parallel, Angle.
• Đặt motor và encoder vào các khớp, xác định vị trí lắp đặt.

Bước 4: Kiểm tra va chạm (Interference Check)

• Vào Tools → Interference Detection → Chạy kiểm tra để đảm bảo không có phần nào chạm nhau khi di chuyển.
• Nếu có va chạm, chỉnh sửa kích thước hoặc vị trí khớp.

Bước 5: Phân tích tĩnh (Static Analysis)

• Vào Simulation → Static → Đặt tải trọng (load) và ràng buộc (constraints) tương tự môi trường thực tế.
• Chạy mô phỏng để xem von Mises stress, deflection.
• Điều chỉnh độ dày, vật liệu nếu stress vượt quá giới hạn cho phép.

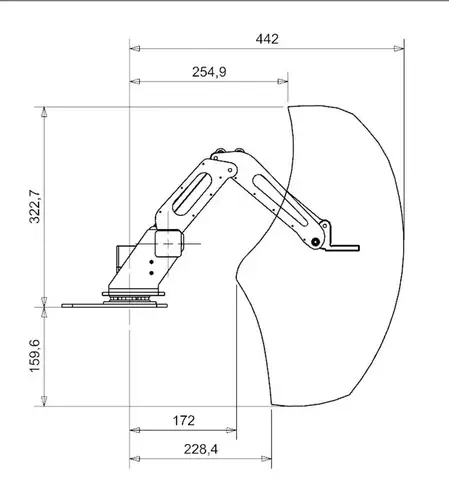

Bước 6: Tạo bản vẽ chi tiết (Detail Drawing)

• Mở Drawing → Chọn Standard Views (Front, Top, Isometric).
• Thêm dimension cho mọi hole, bore, length, radius.
• Ghi chú tolerance, surface finish, material.
• Đánh dấu BOM (Bill of Materials) để liệt kê toàn bộ linh kiện.

3.4. Định dạng và chuẩn hoá bản vẽ

• DWG/DXF: Định dạng chung, tương thích với hầu hết các phần mềm CAM.
• STEP (.stp): Định dạng 3D chuẩn quốc tế, dùng để trao đổi mô hình 3D.
• PDF: Để chia sẻ nhanh, không chỉnh sửa.

3.5. Kiểm tra chất lượng bản vẽ

• Review nội bộ: Đội ngũ kỹ sư cơ khí, điện tử và lập trình kiểm tra tính khả thi.
• Design Review Board (DRB): Thảo luận với nhà cung cấp linh kiện, xác nhận khả năng sản xuất.
• Document Control: Lưu trữ bản vẽ trong hệ thống PLM (Product Lifecycle Management) như Teamcenter, Windchill.

4. Các Thành Phần Quan Trọng Cần Có Trong Bản Vẽ

4.1. Động cơ và truyền động

Thành phần	Thông số cần ghi	Ghi chú
Servo motor	Torque (Nm), Speed (rpm), Voltage	Đánh dấu vị trí gắn, hướng quay
Gearbox	Ratio, Type (planetary, helical)	Kiểm tra khớp truyền lực
Belt/Chain	Pitch, Length	Đánh dấu vị trí tensioner

4.2. Cảm biến

Có thể bạn quan tâm: Bích Cách Vẽ Spider-man: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Ra Tác Phẩm Hoàn Hảo

• Encoder: Độ phân giải (counts per rev), gắn ở trục quay.
• Force/Torque sensor: Dùng ở đầu công cụ (end‑effector) để phản hồi lực.
• Proximity sensor: Để phát hiện vật cản trong quá trình di chuyển.

4.3. End‑Effector (đầu công cụ)

• Gripper (kẹp): Đánh dấu kích thước mở rộng, lực kẹp.
• Welding torch: Đánh dấu vị trí cắm gas, điện.
• Camera: Đánh dấu góc nhìn, độ phân giải.

4.4. Hệ thống điện và dây cáp

• Đánh dấu cable routing, cable chain, cable management để tránh va chạm.
• Ghi chú voltage, current rating, shielding.

5. Chuyển Đổi Bản Vẽ Thành Sản Phẩm Thực Tế

5.1. Gia công CNC

• Milling: Đối với các chi tiết kim loại, sử dụng 5‑axis CNC để tạo hình dạng phức tạp.
• Turning: Đối với trục, trục vít.
• Laser Cutting: Cho các tấm nhôm, thép mỏng.

5.2. In 3D (Additive Manufacturing)

• PLA/ABS: Dùng cho nguyên mẫu nhanh, không chịu tải lớn.
• Nylon (PA12) + SLS: Độ bền cao, chịu nhiệt tốt.
• Metal 3D Printing (DMLS): Cho các bộ phận chịu tải nặng, yêu cầu độ chính xác cao.

5.3. Lắp ráp

1. Kiểm tra chi tiết: Đảm bảo các lỗ, trục, bề mặt khớp đúng kích thước.
2. Gắn bearing: Dùng press fit hoặc set screw.
3. Gắn motor và encoder: Đảm bảo trục motor thẳng hàng với trục khớp.
4. Cài đặt dây cáp: Sử dụng cable ties, cable sleeves.
5. Kiểm tra chức năng: Thử chạy từng khớp riêng lẻ, sau đó kiểm tra toàn bộ chuỗi chuyển động.

5.4. Kiểm định và hiệu chuẩn

Có thể bạn quan tâm: Bài Vẽ Cách Điện Cây Cối: Hướng Dẫn Chi Tiết Từ A Đến Z

• Calibrate encoder: Đảm bảo độ chính xác vị trí.
• Test load capacity: Nâng tải trọng tối đa trong 3 lần liên tục để xác nhận.
• Safety test: Kiểm tra emergency stop, bảo vệ quá tải.

6. Các Lưu Ý Khi Thiết Kế Bản Vẽ Cách Tay Robot

1. Tính khả thi sản xuất: Tránh các chi tiết quá mỏng, khó gia công hoặc yêu cầu tolerances quá chặt nếu nhà cung cấp không đáp ứng.
2. Giảm khối lượng: Sử dụng hollow sections, rib reinforcement để giảm trọng lượng nhưng vẫn giữ độ cứng.
3. Tính mô-đun: Thiết kế các khớp có thể thay thế nhanh, giúp bảo trì dễ dàng.
4. Cân bằng trọng tâm: Đặt motor và các bộ phận nặng sao cho trọng tâm nằm gần trục quay chính, giảm mô-men xoắn không mong muốn.
5. Dễ dàng tích hợp cảm biến: Đặt lỗ, kênh cho dây cáp và cảm biến ngay từ giai đoạn thiết kế.
6. Tuân thủ tiêu chuẩn an toàn: Đánh dấu guarding zones, safety distance, emergency stop locations trên bản vẽ.

7. Ví dụ Thực Tế: Thiết Kế Cách Tay Robot 6 DOF Cho Dây Chuyền Lắp Ráp

7.1. Yêu cầu dự án

• Tải trọng: 8 kg mỗi lần cầm.
• Phạm vi: 500 mm (độ dài tay), góc quay mỗi khớp 180°.
• Tốc độ: 1.5 m/s đầu công cụ.
• Độ chính xác: ±0.1 mm.
• Môi trường: Nhà máy điện tử, nhiệt độ 20‑35 °C, độ ẩm 40‑60 %.

7.2. Kiến trúc chọn

• Serial 6 DOF: 3 khớp rotary (cổ tay), 2 khớp rotary (cánh tay), 1 khớp prismatic (trục Z).
• Vật liệu: Aluminium 6061 cho các đoạn tay, stainless steel cho trục Z.
• Động cơ: Servo motor 200 W, encoder 4096 counts.

7.3. Quy trình thiết kế trong Fusion 360

1. Sketch: Vẽ profile cho mỗi đoạn tay (hình chữ nhật 30 mm × 120 mm, có rib 5 mm).
2. Extrude: Độ dày 10 mm, tạo cut cho lỗ gắn bearing.
3. Assemble: Dùng Joint để gán các khớp, thiết lập limits (0‑180°), motor (torque 15 Nm).
4. Simulation: Chạy Static Stress với tải 8 kg ở đầu công cụ, kết quả von Mises < 150 MPa (đủ cho aluminium 6061).
5. Drawing: Tạo bản vẽ chi tiết, thêm BOM, GD&T (Geometric Dimensioning & Tolerancing) cho các hole và surface finish (Ra 0.8 µm).

7.4. Kết quả

• Khối lượng tổng: 12 kg (so với mục tiêu <15 kg).
• Độ lệch: 0.08 mm (đạt yêu cầu).
• Thời gian lắp ráp: 3 ngày (với 2 kỹ thuật viên).
• Chi phí: 4,500 USD (vật liệu + gia công CNC).

8. Tương Lai và Xu Hướng Phát Triển Bản Vẽ Cách Tay Robot

8.1. Thiết kế dựa trên AI

• Generative Design: AI đề xuất hình dạng tối ưu dựa trên tải trọng, trọng lượng, chi phí.
• Topology Optimization: Giảm vật liệu, tăng độ cứng, giảm trọng lượng tới 30‑40%.

8.2. Định dạng 3D trực tuyến

• Digital Twin: Bản vẽ 3D đồng thời là mô hình số cho việc giám sát, bảo trì từ xa.
• Web‑based CAD: Onshape, Fusion 360 Cloud cho phép cộng tác thời gian thực giữa các nhóm trên toàn cầu.

8.3. Tích hợp IoT và dữ liệu

• Ghi lại log dữ liệu từ cảm biến trong quá trình vận hành, dùng để cải thiện thiết kế trong các vòng lặp tiếp theo.

9. Tổng kết

Việc tạo bản vẽ cách tay robot không chỉ là công việc vẽ kỹ thuật mà còn là quá trình tổng hợp kiến thức về cơ học, vật liệu, điện tử và phần mềm mô phỏng. Để đạt được một thiết kế thành công, người thiết kế cần:

1. Hiểu rõ yêu cầu chức năng và môi trường hoạt động.
2. Lựa chọn kiến trúc và vật liệu phù hợp, cân nhắc giữa độ bền, trọng lượng và chi phí.
3. Sử dụng phần mềm CAD một cách chuyên nghiệp, thực hiện các bước từ sketch, part, assembly, simulation tới drawing.
4. Kiểm tra và tối ưu qua phân tích tĩnh, va chạm và các chuẩn an toàn.
5. Chuyển đổi bản vẽ thành sản phẩm bằng quy trình gia công CNC hoặc in 3D, sau đó lắp ráp và kiểm định.
6. Liên tục cải tiến bằng công nghệ AI, Digital Twin và IoT để nâng cao hiệu suất và giảm chi phí.

Nếu áp dụng đúng quy trình và lưu ý trên, bạn sẽ có được một cách tay robot đáp ứng đầy đủ các tiêu chí kỹ thuật, an toàn và kinh tế, sẵn sàng đưa vào sản xuất hoặc nghiên cứu. Chúc bạn thành công trong hành trình thiết kế robot của mình!
