Cách Cắt Bản Vẽ Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

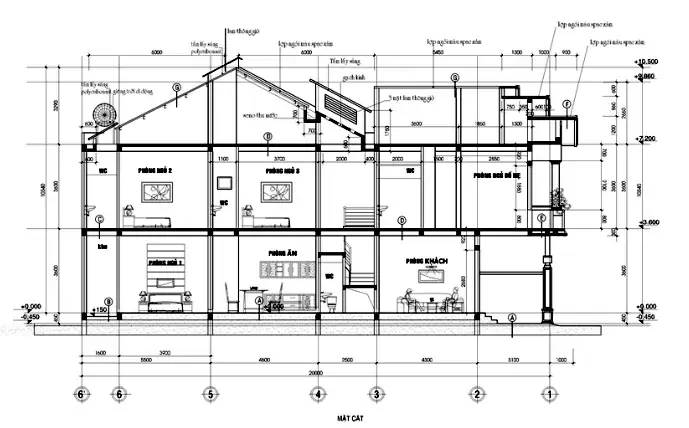

Giới thiệu chung về việc cắt bản vẽ trong AutoCAD

AutoCAD là một trong những phần mềm thiết kế kỹ thuật (CAD) được sử dụng rộng rãi nhất trên thế giới. Với khả năng vẽ 2D và 3D mạnh mẽ, AutoCAD cho phép người dùng tạo ra những bản vẽ chi tiết, chính xác và linh hoạt. Trong quá trình thiết kế, việc cắt bản vẽ (hay còn gọi là trim, split, break, slice) là một thao tác cơ bản nhưng vô cùng quan trọng. Nó giúp:

• Loại bỏ các phần thừa, không cần thiết của đường, hình, hoặc khối.
• Tạo ra các đoạn ngắn, khép kín để phục vụ cho việc tạo lớp, chi tiết hoặc in ấn.
• Chia các đối tượng lớn thành các phần nhỏ hơn, dễ quản lý và chỉnh sửa.
• Chuẩn bị bản vẽ cho các công đoạn tiếp theo như họp mặt, đánh dấu, đánh giá hay tích hợp vào các phần mềm khác.

Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết về cách cắt bản vẽ AutoCAD, bao gồm các lệnh cơ bản, các kỹ thuật nâng cao, lưu ý khi thực hiện và một số mẹo tối ưu hoá quy trình làm việc.

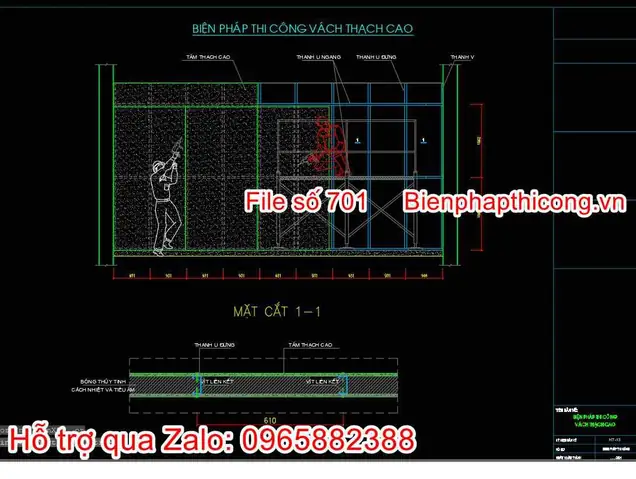

1. Các lệnh cắt cơ bản trong AutoCAD

1.1 Lệnh TRIM (Cắt)

Mô tả: Lệnh Trim cho phép cắt bỏ các phần thừa của các đối tượng (đường thẳng, vòng tròn, đa giác, polyline…) dựa trên một hoặc nhiều đối tượng giới hạn (boundary). Các đối tượng này sẽ được dùng làm “điểm cắt”.

Cú pháp nhanh:

TRIM

hoặc nhấn Ctrl + T (trong một số phiên bản tùy chỉnh).

Các bước thực hiện:

1. Gõ TRIM vào command line và nhấn Enter.
2. Chọn đối tượng giới hạn: Bạn có thể chọn một hoặc nhiều đối tượng (đường, vòng tròn, polyline…) mà sẽ được dùng làm ranh giới cắt.
3. Nhấn Enter để xác nhận lựa chọn giới hạn.
4. Chọn phần cần cắt: Click vào phần của đối tượng mà bạn muốn xóa. AutoCAD sẽ tự động cắt phần thừa dựa trên giới hạn đã chọn.
5. Nhấn Enter hoặc Esc để kết thúc lệnh.

Lưu ý quan trọng:

• Nếu không có đối tượng giới hạn, AutoCAD sẽ hỏi bạn chọn cutting edges (đường cắt). Khi không có gì được chọn, lệnh sẽ sử dụng đường thẳng vô hạn làm tiêu chuẩn cắt.
• Đối tượng được cắt phải là đối tượng đơn (single object). Nếu bạn muốn cắt một polyline phức tạp, hãy chuyển nó thành đoạn (explode) trước khi dùng Trim.

1.2 Lệnh EXTEND (Mở Rộng)

Có thể bạn quan tâm: Cách Cầm Cọ Vẽ Tranh: Kỹ Thuật, Lưu Ý Và Bài Tập Thực Hành Để Thành Thạo

Mô tả: Mặc dù không phải là lệnh “cắt” trực tiếp, nhưng Extend thường được dùng kèm với Trim để mở rộng một đoạn tới một giới hạn đã định.

Cú pháp nhanh:

EXTEND

hoặc nhấn Ctrl + E.

Các bước thực hiện:

1. Gõ EXTEND → Enter.
2. Chọn đối tượng giới hạn (cũng như trong Trim).
3. Nhấn Enter để xác nhận.
4. Click vào đoạn cần mở rộng; AutoCAD sẽ kéo đoạn tới gặp giới hạn.

1.3 Lệnh BREAK (Cắt Đứt)

Mô tả: Break cho phép cắt bỏ một đoạn giữa hai điểm trên một đối tượng (thường là line, arc, polyline). Kết quả là tạo ra hai đoạn riêng biệt, hoặc đoạn trống nếu bạn muốn xóa phần giữa.

Cú pháp nhanh:

BREAK

hoặc B + Enter.

Các bước thực hiện:

1. Gõ BREAK → Enter.
2. Chọn đối tượng muốn cắt.
3. Nhập điểm đầu của phần muốn cắt (bạn có thể click hoặc nhập tọa độ).
4. Nhập điểm cuối của phần muốn cắt.
5. AutoCAD sẽ xóa phần giữa hai điểm và để lại một khoảng trống (nếu muốn xóa hoàn toàn, lệnh BREAK sẽ thực hiện ngay).

1.4 Lệnh SLICE (Cắt Mặt)

Mô tả: Lệnh Slice (cắt mặt) chủ yếu dùng cho đối tượng 3D solid. Nó cho phép tạo ra một mặt cắt (section) trên một khối, hoặc chia khối thành hai phần.

Cú pháp nhanh:

SLICE

Các bước thực hiện:

1. Gõ SLICE → Enter.
2. Chọn solid object muốn cắt.
3. Xác định điểm bắt đầu và điểm kết thúc của mặt cắt (đường thẳng hoặc mặt phẳng).
4. Nhấn Enter, AutoCAD sẽ tách solid thành hai phần dựa trên mặt cắt đã xác định.

1.5 Lệnh SPLIT (Chia)

Có thể bạn quan tâm: Cách Cầm Chuột Vẽ Cad: Kỹ Thuật, Thói Quen Và Bài Tập Tối Ưu Để Nâng Cao Năng Suất Thiết Kế

Mô tả: Lệnh Split tương tự Break nhưng có thể cắt một đối tượng thành nhiều phần dựa trên một hoặc nhiều đường giới hạn.

Cú pháp nhanh:

SPLIT

Các bước thực hiện:

1. Gõ SPLIT → Enter.
2. Chọn đối tượng muốn chia.
3. Chọn đường giới hạn (có thể là một polyline, line, arc…).
4. Nhấn Enter để hoàn thành. Đối tượng sẽ được chia thành các đoạn mới dựa trên các giao điểm.

2. Kỹ thuật cắt nâng cao

2.1 Sử dụng XREF (External Reference) để cắt bản vẽ lớn

Khi làm việc với các bản vẽ có kích thước lớn hoặc nhiều lớp (layers), việc gắn bản vẽ phụ (XREF) và thực hiện cắt trên bản vẽ phụ sẽ giúp:

• Giảm tải cho file chính, tránh lag.
• Dễ dàng cập nhật các thay đổi trên bản vẽ phụ mà không cần mở lại toàn bộ file.

Cách thực hiện:

1. Insert XREF: XATTACH → Chọn file DWG cần đính kèm.
2. Đặt độ lệch (offset) và scale phù hợp.
3. Sử dụng TRIM hoặc BREAK trên XREF như làm việc trên bất kỳ đối tượng nào.
4. Khi hoàn thành, bạn có thể detach XREF nếu không còn cần.

2.2 Cắt đối tượng Polyline phức tạp bằng PEDIT

Polyline (đa đường) thường chứa nhiều đoạn thẳng, cung, hoặc vòng tròn. Để cắt một polyline phức tạp, bạn có thể:

1. Chuyển polyline thành các segment riêng lẻ:
   PEDIT → Select polyline → Y (Convert to polyline) → X (Explode)
2. Sử dụng Trim để cắt các segment riêng lẻ.
3. Ghép lại (nếu cần) bằng lệnh JOIN.

2.3 Cắt bằng Boundary và HATCH (Cắt vùng tô màu)

Có thể bạn quan tâm: Cách Cầm Bút Vẽ Henna Chuẩn – Kỹ Thuật, Mẹo Và Bước Đi Đơn Giản Để Tạo Nét Đẹp

Khi cần cắt một vùng hình học phức tạp, bạn có thể:

1. Tạo một Hatch (đánh dấu vùng) bằng lệnh HATCH.
2. Chọn boundary (đường bao) của Hatch.
3. Dùng TRIM với Hatch làm đối tượng giới hạn để cắt các đường nằm trong vùng.

2.4 Cắt 3D Solids bằng Slice kết hợp Plane

Nếu muốn cắt một khối 3D thành các lớp mỏng để in 3D hoặc phân tích, bạn có thể:

1. Tạo một Plane (mặt phẳng) bằng lệnh PLANE hoặc UCS.
2. Sử dụng SLICE với plane làm đối tượng cắt.
3. Kết quả là hai solid riêng biệt; bạn có thể xóa phần không cần và sử dụng SECTION để tạo bản vẽ mặt cắt.

2.5 Cắt nhanh bằng Dynamic Input + Shortcut

Khi bật Dynamic Input (F12), bạn có thể:

• Gõ TR → Enter → F (for First point) → Click vào đối tượng → S (for Second point) → Click vào vị trí cắt → Enter.
• Thao tác này giảm tối đa việc di chuyển chuột và tăng tốc độ cắt.

3. Lưu ý khi thực hiện cắt bản vẽ

Yếu tố	Lưu ý	Hậu quả nếu không chú ý
Độ chính xác	Kiểm tra độ snap và object snap (OSNAP) để cắt đúng vị trí.	Cắt sai vị trí → sai lệch trong bản vẽ cuối cùng.
Layer	Đảm bảo các đối tượng cần cắt ở cùng layer hoặc unlock layer.	Không thể chọn được đối tượng → lãng phí thời gian.
X-Ref	Khi cắt XREF, tránh detach trước khi lưu.	Mất dữ liệu hoặc cắt không đúng.
Bảo vệ đối tượng	Sử dụng Lock hoặc Freeze cho các đối tượng không cần chỉnh sửa.	Cắt nhầm, gây hỏng dữ liệu quan trọng.
Undo	Sử dụng CTRL+Z ngay khi nhận ra lỗi.	Không thể hoàn tác nếu lưu file quá sớm.
Tham chiếu kích thước	Đảm bảo cắt không làm mất dimensional constraints.	Kích thước bị sai, ảnh hưởng đến tính toán.
File backup	Luôn save một bản sao trước khi thực hiện cắt lớn.	Mất toàn bộ công việc nếu lỗi phần mềm.

4. Các mẹo tối ưu hoá quy trình cắt

1. Sử dụng MULTIPLE mode: Khi chạy TRIM, nhập M để bật chế độ cắt nhiều lần mà không phải rời lệnh. Điều này rất hữu ích khi cắt hàng loạt các đoạn trên cùng một bản vẽ.

2. Kết hợp SELECTSIMILAR: Nếu cần cắt tất cả các đối tượng cùng loại (ví dụ: tất cả các line có cùng độ dài), dùng SELECTSIMILAR → TRIM.



   Có thể bạn quan tâm: Cách Copy Bản Vẽ Xref Trong Autocad: Hướng Dẫn Chi Tiết Từ A Đến Z

3. Áp dụng FILTER trong lựa chọn: Khi chọn đối tượng giới hạn, dùng FILTER (F) để chỉ hiển thị các đối tượng thuộc layer hoặc kiểu cụ thể.

4. Sử dụng QUICKSELECT để tạo nhóm đối tượng: Đánh dấu nhóm đối tượng cần cắt, sau đó áp dụng TRIM cho toàn bộ nhóm.

5. Cắt bằng LISP hoặc Script cho các công việc lặp đi lặp lại:
   lisp (defun c:mytrim (/ ss1 ss2) (setq ss1 (ssget "X" '((0 . "LINE,ARC,POLYLINE")))) (command "TRIM" ss1 "" "") )
   Lưu script dưới dạng .lsp, load vào AutoCAD và chạy mytrim để thực hiện cắt tự động.

6. Sử dụng VIEWRES để tăng độ phân giải khi làm việc ở mức zoom cực đại: Điều này giúp các điểm cắt chính xác hơn khi làm việc với các chi tiết siêu nhỏ.

5. Thực hành: Bài tập cắt bản vẽ mẫu

Bài 1: Cắt các đoạn thừa của một bản vẽ kiến trúc

1. Mở file HousePlan.dwg.
2. Gạt layer “Walls” lên trên, unlock.
3. Dùng TRIM → Chọn đường tường làm giới hạn → Cắt các đoạn line dư thừa ở các góc.
4. Kiểm tra bằng OVERKILL để loại bỏ các đoạn trùng lặp.

Bài 2: Chia một polyline đường ống thành các đoạn ngắn

1. Chọn polyline “PipeLine”.
2. PEDIT → Y → X (explode).
3. Dùng BREAK tại các vị trí 10m, 20m, 30m để tạo các đoạn.
4. JOIN lại nếu cần tạo lại thành polyline mới.

Bài 3: Cắt một solid 3D thành các lớp dày 5mm

1. Tạo plane tại độ cao 0, 5, 10… mm.
2. Dùng SLICE với mỗi plane → Tạo các solid con.
3. Xóa các solid không cần và lưu lại.

6. Tổng kết

Việc cắt bản vẽ AutoCAD không chỉ là một thao tác đơn thuần mà còn là một phần quan trọng trong quy trình thiết kế, giúp:

• Tối ưu hoá độ chính xác của bản vẽ.
• Giảm tải cho file, nâng cao hiệu suất làm việc.
• Chuẩn bị dữ liệu cho các công đoạn tiếp theo như đánh dấu, in ấn, sản xuất.

Bằng cách nắm vững các lệnh cơ bản như TRIM, BREAK, SLICE, SPLIT, và áp dụng các kỹ thuật nâng cao như XREF, PEDIT, Boundary, bạn sẽ có thể xử lý mọi tình huống cắt trong AutoCAD một cách nhanh chóng và hiệu quả.

Hãy luôn nhớ:

1. Kiểm tra OSNAP, layer, và đối tượng trước khi cắt.
2. Sử dụng multiple mode, filter, và quickselect để tăng tốc độ.
3. Lưu bản sao và undo khi cần.

Hy vọng bài viết này đã cung cấp cho bạn một cẩm nang toàn diện về cách cắt bản vẽ AutoCAD, từ các thao tác cơ bản tới các kỹ thuật chuyên sâu. Chúc bạn thành công trong mọi dự án thiết kế!
