Cách Coi Bản Vẽ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu: Tầm Quan Trọng Của Việc Coi Bản Vẽ

Trong mọi lĩnh vực thiết kế và xây dựng, bản vẽ là “bản đồ” dẫn đường cho quá trình thực hiện. Dù bạn là kiến trúc sư, kỹ sư, nhà thầu, hoặc thậm chí là sinh viên ngành xây dựng, việc hiểu và có khả năng coi bản vẽ một cách chính xác là yếu tố quyết định tới chất lượng, an toàn và chi phí của dự án. Bản vẽ không chỉ là tập hợp các đường thẳng, ký hiệu, và chú giải; nó là ngôn ngữ chung, một hệ thống thông tin phức tạp, chứa đựng mọi chi tiết kỹ thuật, kích thước, vật liệu và các yêu cầu thực hiện.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn toàn diện, chi tiết và có hệ thống về cách coi bản vẽ, từ những kiến thức nền tảng nhất cho tới các kỹ thuật nâng cao, giúp bạn đọc tự tin tiếp cận mọi loại bản vẽ: kiến trúc, kết cấu, điện, nước, cơ điện tử và thậm chí là bản vẽ BIM (Building Information Modeling). Chúng ta sẽ đi qua các bước chuẩn bị, các nguyên tắc cơ bản, cách đọc các ký hiệu, cách kiểm tra kích thước, cách so sánh các lớp bản vẽ, và cuối cùng là một số mẹo thực tiễn giúp tối ưu hoá quá trình làm việc.

Lưu ý: Bài viết này được viết nhằm mục đích giáo dục và tham khảo. Đối với các dự án thực tế, luôn tuân thủ các tiêu chuẩn, quy chuẩn và yêu cầu pháp lý hiện hành.

1. Kiến Thức Cơ Bản Trước Khi Bắt Đầu Coi Bản Vẽ

1.1. Hiểu Rõ Mục Đích Của Bản Vẽ

Mỗi bản vẽ được tạo ra để đáp ứng một mục tiêu cụ thể:

Loại bản vẽ	Mục đích chính	Đối tượng sử dụng
Kiến trúc	Trình bày hình dạng, không gian, bố trí mặt bằng	Kiến trúc sư, nhà thầu, khách hàng
Kết cấu	Mô tả cấu trúc chịu lực, vật liệu, kích thước	Kỹ sư kết cấu, nhà thầu, giám sát
Điện	Hệ thống điện, ánh sáng, mạng lưới	Kỹ sư điện, thợ điện
Nước & Vệ sinh	Hệ thống cấp thoát nước, cống, bồn	Kỹ sư môi trường, thợ cấp nước
Cơ điện tử (MEP)	Tích hợp điện, nước, HVAC	Nhà thầu tổng, quản lý dự án
BIM	Mô hình 3D tích hợp mọi thông tin	Toàn bộ các bên liên quan

Hiểu rõ mục đích giúp bạn biết nên tập trung vào phần nào, và bỏ qua những chi tiết không liên quan.

Có thể bạn quan tâm: Cách Bồi Giấy Vẽ: Hướng Dẫn Chi Tiết Từ A Đến Z Để Tái Sử Dụng Giấy Vẽ Cũ, Tiết Kiệm Chi Phí Và Bảo Vệ Môi Trường

1.2. Các Chuẩn Mực và Quy Chuẩn Thông Thường

• Tiêu chuẩn Việt Nam (TCVN): TCVN 5714:2005 (Ký hiệu bản vẽ), TCVN 7333:2004 (Kích thước), v.v.
• Tiêu chuẩn Quốc tế (ISO): ISO 128 (Biểu tượng kỹ thuật), ISO 5457 (Kích thước giấy), ISO 13567 (Đánh dấu lớp bản vẽ).
• Mã số dự án: Thường có mã công trình, số bản vẽ, ngày phát hành, và người thiết kế.

Việc nắm bắt các chuẩn mực này giúp bạn giải mã đúng các ký hiệu và tránh nhầm lẫn.

1.3. Công Cụ và Phần Mềm Hỗ Trợ

Công cụ	Mô tả	Lưu ý
Thước kẻ, thước đo	Đo kích thước trên bản giấy	Sử dụng thước kẻ 0.5 mm để đo chính xác
Bút vẽ, bút màu	Ghi chú, thay đổi	Chọn bút không lem
Máy tính + phần mềm CAD (AutoCAD, Revit)	Xem bản vẽ số, phóng to/thu nhỏ	Kiểm tra độ phân giải, layer
Phần mềm BIM (Navisworks, Tekla)	Kiểm tra mô hình 3D, xung đột	Đọc thông tin thuộc tính (IFC)
Ứng dụng di động	Xem bản vẽ trên smartphone	Đảm bảo dữ liệu được đồng bộ

2. Các Bước Cơ Bản Khi Coi Bản Vẽ

2.1. Kiểm Tra Thông Tin Chung

Khi nhận bản vẽ, hãy luôn thực hiện kiểm tra thông tin chung:

1. Tiêu đề bản vẽ (Title block): Bao gồm tên dự án, mã số bản vẽ, ngày phát hành, phiên bản, người vẽ, người phê duyệt.
2. Độ tỉ lệ (Scale): Xác định tỉ lệ vẽ (ví dụ 1:100, 1:50). Sử dụng thước kẻ tỉ lệ để đo.
3. Lớp (Layer): Các lớp thường được mã hoá (A‑ARCH, S‑STRUCT, E‑ELEC…). Đảm bảo bật đúng layer khi xem.
4. Chú giải (Notes): Thông tin bổ sung, yêu cầu đặc biệt, tiêu chuẩn vật liệu.

Nếu có bất kỳ thông tin nào không rõ ràng, hãy liên hệ ngay với người thiết kế hoặc người quản lý dự án để tránh sai sót.

2.2. Xác Định Hướng Bản Vẽ

Có thể bạn quan tâm: Cách Bồi Bảng Vẽ: Hướng Dẫn Chi Tiết Từ A Đến Z Để Tạo Ra Những Bảng Vẽ Hoàn Hảo

• Mũi tên “North” (bắc): Thông thường được đặt ở góc phải trên cùng hoặc góc trái dưới cùng.
• Hướng “South”: Đôi khi được chỉ định trong bản vẽ địa hình.
• Hướng “Up” (trên): Hướng “trên” trong bản vẽ thường tương ứng với phía bắc thực tế, nhưng không phải luôn luôn. Luôn kiểm tra mũi tên.

Xác định hướng giúp bạn hiểu vị trí thực tế của các yếu tố trong không gian.

2.3. Đọc Các Ký Hiệu và Biểu Tượng

Bản vẽ sử dụng một hệ thống ký hiệu chuẩn. Dưới đây là một số ký hiệu thường gặp:

Ký hiệu	Ý nghĩa	Ghi chú
☐	Cửa	Đánh số, ghi loại (cửa nhôm, cửa gỗ)
◇	Cửa sổ	Đánh số, ghi kích thước
⊙	Cột	Thông số cột (bê tông, thép)

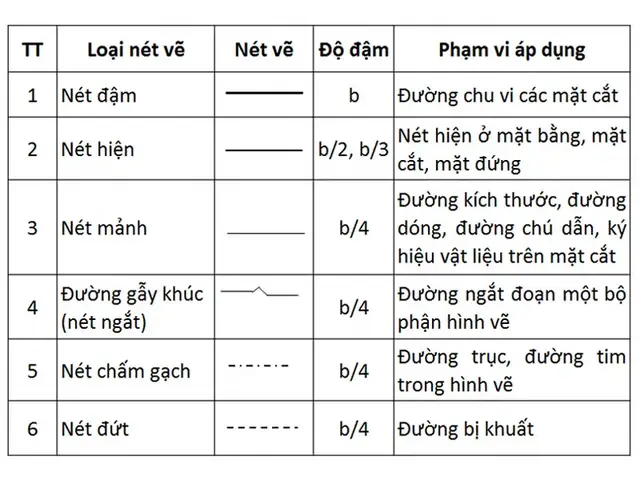

–––	Đường tường	Đường nét liền (tường chịu lực)
– – –	Đường tường không chịu lực	Thường là tường ngăn
Δ	Mốc độ cao	Ghi độ cao so với mực nước biển
‖	Đường cắt	Thông báo cắt trong bản cắt
⊥	Đường dọc	Đánh dấu trục dọc trong bản cắt
L1, L2	Đường level	Đánh dấu mức độ cao

Bạn nên có bảng ký hiệu riêng cho mỗi dự án, hoặc tra cứu trong tài liệu chuẩn TCVN/ISO.

2.4. Đọc Kích Thước và Đánh Dấu

• Kích thước tổng thể (Overall dimensions): Thường được ghi dưới các đường kích thước, kèm đơn vị (mm, cm, m).
• Kích thước chi tiết: Được đặt gần chi tiết, có mũi tên chỉ rõ vị trí.
• Đánh dấu “Ø”: Đường kính (ví dụ Ø 200 mm cho ống).
• Đánh dấu “R”: Bán kính (R 30 mm cho góc bo tròn).
• Đánh dấu “±”: Khoảng sai lệch cho phép.

Khi đo trên bản giấy, luôn dùng thước kẻ tỉ lệ để chuyển đổi sang kích thước thực tế.

2.5. Kiểm Tra Độ Phù Hợp Giữa Các Lớp

Trong một dự án phức tạp, có thể có nhiều lớp bản vẽ (kiến trúc, kết cấu, điện, nước). Khi so sánh:

1. Overlay (chồng lớp) trong phần mềm CAD: Bật/tắt các layer để xem mối quan hệ.
2. Kiểm tra xung đột: Ví dụ, vị trí ống nước (layer nước) có chạm vào dầm bê tông (layer kết cấu) không?
3. Kiểm tra độ trùng khớp: Các điểm tham chiếu (cột, trụ, mốc) phải đồng nhất giữa các lớp.

Nếu phát hiện bất kỳ xung đột nào, ghi chú và thông báo cho nhà thiết kế ngay lập tức.

3. Các Kỹ Thuật Nâng Cao Khi Coi Bản Vẽ

Có thể bạn quan tâm: Cách Bước Vẽ Mitsthy: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

3.1. Đọc Bản Vẽ 3D và BIM

3.1.1. Khái Niệm BIM

BIM (Building Information Modeling) không chỉ là mô hình 3D mà còn chứa thông tin thuộc tính (metadata) cho mỗi thành phần: vật liệu, khối lượng, nhà cung cấp, chi phí, thời gian thi công.

3.1.2. Các Phần Mềm Thông Dụng

• Revit: Tạo và xem mô hình BIM, hỗ trợ các discipline (architecture, structure, MEP).
• Navisworks: Kiểm tra xung đột ( clash detection ), mô phỏng thi công.
• Tekla Structures: Mạnh về kết cấu thép và bê tông.

3.1.3. Các Bước Khi Xem Mô Hình BIM

1. Mở mô hình và bật các discipline cần thiết.
2. Kiểm tra “Properties” của từng phần tử (ví dụ, cột bê tông có kích thước 400 × 400 mm, lớp cốt thép Φ 20 mm, 4 vòng).
3. Sử dụng công cụ “Clash Detective” để phát hiện xung đột.
4. Xuất báo cáo và gửi cho các bên liên quan.

3.2. Phân Tích Kết Cấu Cơ Bản Từ Bản Vẽ

Khi coi bản vẽ kết cấu, bạn cần chú ý:

• Mặt cắt dầm (Section): Xác định chiều dài, chiều rộng, độ dày, vị trí cốt thép.
• Bảng cốt thép: Thông tin chi tiết về loại thép, đường kính, khoảng cách.
• Mô men uốn, lực trục: Thông thường được ghi trong bản tính, nhưng bản vẽ thường chỉ thể hiện kích thước và vị trí.

Bạn có thể sử dụng phần mềm SAP2000 hoặc ETABS để nhập kích thước và kiểm tra lại tính toán nếu cần.

3.3. Đọc Bản Vẽ Hệ Thống Điện

• Mạch điện (Circuit): Đánh số (e.g., C1, C2). Xác định nguồn, thiết bị bảo vệ (cầu dao, rơ le).
• Biểu tượng thiết bị: Đèn, ổ cắm, công tắc, máy biến áp, máy chủ.
• Đường dây (Line): Đánh dấu loại dây (điện lực, tín hiệu, bù trừ). Thường có màu sắc hoặc ký hiệu (VD: “—‑—‑” cho dây bù trừ).
• Thông số kỹ thuật: Điện áp, công suất, tần số.

3.4. Đọc Bản Vẽ Hệ Thống Nước và Vệ Sinh

• Ký hiệu ống: Đường liền (nước cấp), đường chấm (nước thải), đường gạch chéo (khí).
• Kích thước ống: Đường kính ngoài (OD) và độ dày tường (wall thickness).
• Vị trí trạm bơm, bồn chứa: Thông tin về công suất, chiều sâu, vật liệu.

3.5. Kiểm Tra Các Yêu Cầu Pháp Lý và Quy Chuẩn

Có thể bạn quan tâm: Cách Bước Vẽ Misthy: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Mật độ xây dựng: Kiểm tra diện tích xây dựng so với quy hoạch.
• Khoảng cách an toàn: Giữa công trình với đường, sông, khu dân cư.
• Tiêu chuẩn chống cháy: Độ dày tường, vật liệu chịu lửa, hệ thống sprinkler.

4. Quy Trình Kiểm Tra và Xác Nhận Bản Vẽ

4.1. Bước 1: Đọc Lại Tiêu Đề và Ghi Chú

• Đảm bảo bản vẽ là bản mới nhất (kiểm tra “Revision”).
• Ghi chú bất kỳ thay đổi nào so với bản trước.

4.2. Bước 2: So Sánh Với Bản Thiết Kế Tổng Thể

• Đối chiếu các thông số chính (kích thước, vị trí cột, vị trí thiết bị) với bản thiết kế tổng thể.
• Kiểm tra tính nhất quán giữa các discipline.

4.3. Bước 3: Kiểm Tra Xung Đột (Clash Detection)

• Sử dụng Navisworks hoặc Revit “Interference Check”.
• Ghi lại tất cả các xung đột, phân loại mức độ nghiêm trọng (Critical, Major, Minor).

4.4. Bước 4: Đánh Giá Khả Thi Thực Hiện

• Kiểm tra khả năng thi công (ví dụ, độ sâu móng có đủ cho loại đất không?).
• Đánh giá tính khả dụng của vật liệu (có sẵn trên thị trường không?).

4.5. Bước 5: Lập Báo Cáo và Gửi Phản Hồi

• Báo cáo gồm: Danh sách kiểm tra, hình ảnh (screenshot), đề xuất sửa đổi.
• Gửi cho người thiết kế, giám sát và nhà thầu.

5. Mẹo Thực Tiễn Giúp Nhanh Chóng và Chính Xác Khi Coi Bản Vẽ

1. Sử dụng “Zoom” và “Pan” trong phần mềm CAD để xem chi tiết mà không mất thời gian chuyển đổi giấy.
2. Tạo “Layer Filter”: Lọc các layer không cần thiết để giảm nhiễu.
3. Đánh dấu “Hotspot”: Ghi chú màu đỏ lên các vị trí quan trọng (cột, ống, thiết bị) để dễ nhận biết.
4. Sử dụng “Measure” tool: Công cụ đo tự động trong CAD giúp xác định kích thước nhanh chóng.
5. Lưu bản vẽ “PDF” có chú giải: Khi gửi cho người không dùng CAD, PDF kèm chú giải sẽ giảm lỗi truyền đạt.
6. Thường xuyên cập nhật “Revision Log”: Ghi lại ngày, người sửa, nội dung sửa để tránh nhầm lẫn.
7. Thực hành “Paperless”: Sử dụng tablet và stylus để ghi chú trực tiếp lên bản vẽ số, giúp theo dõi thay đổi ngay lập tức.
8. Kiểm tra “Scale Bar”: Đảm bảo thước đo trong bản vẽ (scale bar) khớp với tỉ lệ đã đặt.
9. Sử dụng “Template” chuẩn: Tạo mẫu tiêu đề, ký hiệu, layer để mọi bản vẽ đều đồng nhất.
10. Làm việc nhóm: Sử dụng nền tảng cloud (Autodesk BIM 360, Trimble Connect) để đồng bộ bản vẽ, giảm lỗi phiên bản.

6. Các Lỗi Thường Gặp Khi Coi Bản Vẽ Và Cách Khắc Phục

Lỗi	Mô tả	Cách khắc phục
Sai tỉ lệ	Đọc kích thước mà không cân nhắc tỉ lệ	Luôn kiểm tra “Scale” trước khi đo
Nhầm layer	Bật layer sai, dẫn đến thiếu thông tin	Kiểm tra “Layer Manager” và bật các layer cần
Bỏ qua chú giải	Không đọc các ghi chú quan trọng	Đọc toàn bộ “Notes” và “General Notes”
Không kiểm tra xung đột	Xây dựng mà không phát hiện ống chạm dầm	Sử dụng công cụ clash detection
Đọc ký hiệu sai	Ví dụ: nhầm “cửa sổ” và “cửa ra vào”	Tạo bảng ký hiệu riêng cho dự án
Bỏ qua cập nhật	Sử dụng bản cũ thay vì bản mới	Kiểm tra “Revision” và ngày phát hành
Đo sai trên bản giấy	Không dùng thước tỉ lệ	Sử dụng thước có tỉ lệ hoặc công cụ đo trong CAD
Thiếu thông tin vật liệu	Không biết loại vật liệu được chỉ định	Kiểm tra “Material Schedule” trong bản vẽ
Không ghi chú	Không để lại dấu hiệu khi phát hiện lỗi	Ghi chú trực tiếp trên bản vẽ (PDF) hoặc trên giấy

7. Kết Luận: Làm Chủ Nghệ Thuật Coi Bản Vẽ

Việc coi bản vẽ không chỉ là một kỹ năng kỹ thuật mà còn là nghệ thuật giao tiếp bằng hình ảnh. Khi bạn nắm vững các nguyên tắc cơ bản, ký hiệu chuẩn, và quy trình kiểm tra, bạn sẽ:

• Giảm thiểu lỗi thiết kế và thi công.
• Tăng tốc độ triển khai dự án.
• Đảm bảo an toàn, chất lượng và chi phí hợp lý.
• Tạo niềm tin với khách hàng và các bên liên quan.

Hãy áp dụng những kiến thức và mẹo thực tiễn đã nêu trong bài viết này vào thực tế công việc hằng ngày. Đừng ngại hỏi, trao đổi và cập nhật kiến thức mới, vì công nghệ BIM và phần mềm CAD luôn tiến bộ. Khi bạn có khả năng coi bản vẽ một cách nhanh chóng, chính xác và chuyên nghiệp, bạn sẽ trở thành một trụ cột không thể thiếu trong bất kỳ dự án xây dựng nào.

Chúc bạn thành công trong việc làm chủ nghệ thuật coi bản vẽ!
