Mở Đầu
Trong lĩnh vực kỹ thuật cơ khí, bản vẽ là “ngôn ngữ” quan trọng giúp các kỹ sư, thiết kế, nhà sản xuất và lắp đặt truyền đạt ý tưởng, thông số kỹ thuật và quy trình gia công một cách chính xác. Tuy nhiên, không phải ai cũng nắm vững cách đọc và hiểu bản vẽ cơ khí, đặc biệt là những người mới vào nghề hay sinh viên đang học chuyên ngành. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, từ những khái niệm cơ bản nhất cho tới các kỹ thuật đọc bản vẽ nâng cao, giúp bạn tự tin hơn trong công việc và học tập.
1. Tổng Quan Về Bản Vẽ Cơ Khí
1.1 Định Nghĩa
Bản vẽ cơ khí (technical drawing) là một bản đồ chi tiết mô tả hình dạng, kích thước, vị trí, vật liệu và các yêu cầu gia công của một chi tiết hoặc bộ phận. Nó được chuẩn hoá theo các tiêu chuẩn quốc tế (ISO, ASME, DIN…) hoặc tiêu chuẩn nội bộ của công ty.
1.2 Mục Đích
- Truyền đạt thông tin: Đảm bảo mọi người cùng hiểu và thực hiện đúng thiết kế.
- Kiểm tra và xác nhận: Dùng để kiểm tra chất lượng sản phẩm cuối cùng.
- Lập kế hoạch gia công: Hướng dẫn máy móc, công cụ và quy trình sản xuất.
- Lưu trữ kiến thức: Giữ lại thông tin cho các dự án tương lai.
1.3 Các Loại Bản Vẽ
| Loại bản vẽ | Mô tả ngắn gọn | Ứng dụng |
|---|---|---|
| Bản vẽ chi tiết (Detail drawing) | Mô tả chi tiết từng bộ phận riêng lẻ | Gia công, lắp ráp |
| Bản vẽ lắp ráp (Assembly drawing) | Hiển thị cách các chi tiết kết hợp thành một bộ | Lắp đặt, bảo trì |
| Bản vẽ bố trí (Layout drawing) | Vị trí bố trí các máy móc, thiết bị trong nhà máy | Thiết kế nhà máy |
| Bản vẽ cắt (Section drawing) | Cắt ngang chi tiết để hiển thị cấu trúc bên trong | Kiểm tra nội thất chi tiết |
| Bản vẽ hình chiếu (Projection drawing) | Các hình chiếu (trước, trên, bên) của chi tiết | Định vị không gian |
| Bản vẽ 3D (3D model) | Mô hình không gian ba chiều, thường dùng CAD | Thiết kế, mô phỏng |
2. Các Thành Phần Cơ Bản Của Bản Vẽ
Có thể bạn quan tâm: Cách Vẽ Xe Tăng Đơn Giản: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu
2.1 Khung Bản Vẽ (Sheet Border)
- Kích thước tiêu chuẩn: A0, A1, A2, A3, A4 (ISO) hoặc ANSI (A, B, C, D, E).
- Thông tin tiêu đề (Title block): Bao gồm tên công ty, tiêu đề bản vẽ, mã bản vẽ, số phiên bản, ngày, người vẽ, người kiểm tra, phê duyệt, vật liệu, tiêu chuẩn áp dụng, v.v.

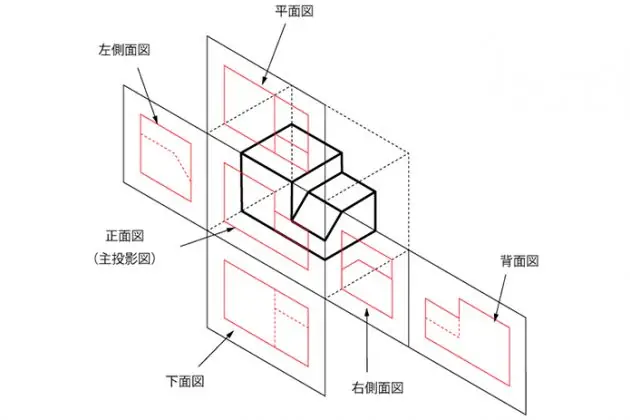

2.2 Hệ Thống Hình Chiếu
- Hình chiếu chính (Principal views): Trước, trên, bên phải (đôi khi bên trái). Được đặt theo quy tắc “đúng chiều, đúng vị trí”.
- Hình chiếu phụ (Auxiliary views): Dùng khi hình chiếu chính không thể mô tả đầy đủ chi tiết (đồ thị nghiêng, góc không chuẩn).
- Hình chiếu cắt (Section view): Đánh dấu vị trí cắt bằng đường cắt (cutting line) và cung cắt (cutting plane arrow). Thường kèm theo “cắt ngang” hoặc “cắt dọc”.
2.3 Đánh Dấu Kích Thước (Dimensioning)
- Kích thước tổng quát: Đánh dấu đường thẳng kèm mũi tên, số đo ở giữa.
- Kích thước phụ (Chain dimension): Kết nối các kích thước liên tiếp.
- Kích thước đối xứng (Symmetrical dimension): Dùng khi chi tiết có đối xứng.
- Kích thước cố định (Baseline dimension): Đặt từ một điểm chuẩn cố định.
- Kích thước bán kính, đường kính: Sử dụng ký hiệu R, Ø.
2.4 Ghi Chú và Ký Hiệu
| Ký hiệu | Ý nghĩa |
|---|---|
| Ø | Đường kính |
| R | Bán kính |
| ⌀ | Đường kính (đôi khi dùng thay Ø) |
| ⱽ | Độ nghiêng |
| ⱱ | Độ nghiêng ngược |
| ⌖ | Tâm tròn |
| ⎔ | Đánh dấu vị trí lỗ |
| — (đường đứt) | Đánh dấu đường cắt, vị trí cắt |
2.5 Tolerances (Sai số)
- Geometric tolerances: Độ lệch hình học (độ thẳng, độ tròn, vị trí, hướng…).
- Dimensional tolerances: Sai số kích thước (±0.1 mm, ±0.02 in…).
- Surface finish: Độ nhám bề mặt (Ra, Rz).
2.6 Vật Liệu và Xử Lý Bề Mặt
- Mã vật liệu: Thường viết dưới tiêu đề hoặc gần kích thước (ví dụ: SS304, Al6061, C45).
- Xử lý bề mặt: Phun phủ, mạ kẽm, mài, cắt gọt, nhiệt luyện… Thường có ký hiệu hoặc chú thích (ví dụ: “Nitrided”, “Anodized”).
3. Quy Tắc Đọc Bản Vẽ Cơ Khí
3.1 Bắt Đầu Từ Tiêu Đề
Có thể bạn quan tâm: Cách Vẽ Trọng Tâm Tứ Diện: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- Xác định: Ai là người vẽ, ai là người kiểm tra, ngày hoàn thành, mã bản vẽ, phiên bản.
- Kiểm tra: Tiêu chuẩn áp dụng (ISO 128, ASME Y14.5…) và vật liệu.
3.2 Xác Định Hệ Thống Hình Chiếu
- Nhìn vào mũi tên chỉ hướng: Thông thường, mũi tên “→” chỉ hướng từ mặt trái sang phải.
- Xác định hình chiếu chính: Thường là hình chiếu trước (front view) ở góc trái trên, hình chiếu trên (top view) ở dưới hình chiếu trước, hình chiếu bên phải (right side view) ở bên phải hình chiếu trước.
3.3 Đọc Kích Thước
- Xác định điểm đo: Các điểm đầu, cuối của đường kích thước.
- Kiểm tra tolerances: Đọc các ký hiệu ±, Ø, R, và các ký hiệu sai số.
- Xác định thứ tự đo: Thông thường, đo từ các vị trí cố định (baseline) tới các vị trí thay đổi.
3.4 Hiểu Các Ghi Chú và Ký Hiệu
- Ghi chú: Thông thường được đặt trong hộp chú thích hoặc kèm theo mũi tên.
- Ký hiệu đặc biệt: Ví dụ “⌀10 H7” cho lỗ có đường kính 10 mm và chuẩn H7.
3.5 Đọc Các Hình Chiếu Cắt
- Tìm đường cắt: Đánh dấu bằng đường đứt và mũi tên.
- Xác định mặt cắt: Hình chiếu cắt sẽ hiển thị cấu trúc nội bộ.
- Kiểm tra ký hiệu “SC” (Section): Thường có “A‑A”, “B‑B” để chỉ vị trí cắt.
3.6 Kiểm Tra Tolerances và Yêu Cầu Đặc Biệt
- Geometric Dimensioning and Tolerancing (GD&T): Đọc các ký hiệu như Ⓜ, Ⓟ, Ⓛ, Ⓩ để hiểu vị trí, hướng, hình dạng.
- Reference dimension: Kích thước tham chiếu, không dùng để sản xuất, chỉ để kiểm tra.
4. Các Bước Thực Hành Đọc Bản Vẽ
Bước 1: Chuẩn Bị
Có thể bạn quan tâm: Cách Vẽ Truyện Tranh Đơn Giản: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu
- Đặt bản vẽ trên bề mặt phẳng, đủ ánh sáng.
- Cầm thước, compa, bút chì, và bảng ghi chú.
Bước 2: Xác Định Thông Tin Tổng Quát
- Đọc tiêu đề, mã bản vẽ, ngày, người vẽ, vật liệu.
- Kiểm tra tiêu chuẩn áp dụng (ISO, ASME…).
Bước 3: Xác Định Hệ Thống Hình Chiếu
- Xác định vị trí và thứ tự các hình chiếu.
- Đánh dấu các mũi tên chỉ hướng nếu cần.
Bước 4: Đọc Kích Thước Cơ Bản
- Bắt đầu từ các kích thước tổng thể (độ dài, rộng, cao).
- Tiếp tục đo các chi tiết phụ (lỗ, rãnh, góc).
Bước 5: Kiểm Tra Tolerances
- Đọc các ký hiệu sai số, xác định mức độ chấp nhận.
- Đối chiếu với yêu cầu chất lượng.
Bước 6: Đọc Các Hình Chiếu Cắt và Chi Tiết Nội Tại
- Xác định vị trí cắt, đọc các kích thước bên trong.
- Kiểm tra các chi tiết phức tạp như trục, bánh răng, lỗ ren.
Bước 7: Ghi Chú và Xác Nhận
- Ghi lại các thông tin quan trọng, lưu ý đặc biệt.
- Đánh dấu các phần cần thảo luận với kỹ sư thiết kế.
5. Kỹ Thuật Đọc Bản Vẽ Nâng Cao
5.1 GD&T (Geometric Dimensioning and Tolerancing)
Có thể bạn quan tâm: Cách Vẽ Truyện Tranh Hài Hước: Hướng Dẫn Từ A Đến Z Để Tạo Nên Những Tác Phẩm Đầy Tiếng Cười
GD&T là hệ thống ký hiệu tiêu chuẩn giúp mô tả sai số hình học một cách chính xác. Các ký hiệu chính:
| Ký hiệu | Ý nghĩa |
|---|---|
| ⌀ (Diameter) | Đường kính |
| Ø (Diameter tolerance) | Sai số đường kính |
| ⏖ (Flatness) | Độ phẳng |
| ⏣ (Straightness) | Độ thẳng |
| ⏤ (Circularity) | Độ tròn |
| ⏦ (Cylindricity) | Độ trụ |
| ⏥ (Profile of a line) | Đường biên |
| ⏧ (Profile of a surface) | Bề mặt biên |
| ⏩ (Position) | Vị trí |
| ⏪ (Orientation) | Hướng |
| ⏫ (Runout) | Độ chạy vòng |
Khi đọc GD&T, cần chú ý:
- Datum (điểm chuẩn): Đánh dấu bằng chữ cái (A, B, C…) và thường được gạch dưới.
- Feature Control Frame (FCF): Khung kiểm soát tính năng, ví dụ:
|⏩|A|0.2|nghĩa là vị trí tính năng so với datum A có sai số ±0.2 mm.
5.2 Bản Vẽ 3D và Mô Hình CAD
- Các phần mềm phổ biến: SolidWorks, CATIA, Inventor, Creo.
- Tính năng: Tự động tạo kích thước, kiểm tra va chạm, tạo bản vẽ 2D từ mô hình 3D.
- Cách đọc: Sử dụng công cụ “section view” trong phần mềm để tạo hình cắt ảo, kiểm tra nội thất chi tiết.
5.3 Phân Tích Mối Quan Hệ Giữa Các Chi Tiết
- Bản vẽ lắp ráp: Xác định các mối nối, vị trí bolt, nut, washer.
- Bill of Materials (BOM): Danh sách vật liệu, số lượng, mã chi tiết.
- Kỹ thuật “fit”: Kiểm tra các cặp “hole‑shaft” (lỗ‑trục) với các chuẩn như H7/g6, H7/p6.
5.4 Kiểm Tra Bảo Trì và Sửa Chữa
- Sơ đồ dịch vụ (service drawing): Thường có các ký hiệu bảo trì, tháo lắp.
- Ghi chú bảo trì: Thời gian bảo dưỡng, vật liệu thay thế.
6. Lỗi Thường Gặp Khi Đọc Bản Vẽ Và Cách Khắc Phục
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đọc sai chiều | Không chú ý mũi tên chỉ hướng | Luôn kiểm tra mũi tên và vị trí của hình chiếu trước khi đo |
| Bỏ qua tolerances | Không nhận ra ký hiệu GD&T | Học và ghi nhớ các ký hiệu tiêu chuẩn, sử dụng bảng tham khảo |
| Sử dụng thước đo không chính xác | Thước không được hiệu chuẩn | Định kỳ hiệu chuẩn dụng cụ đo |
| Nhầm lẫn giữa các bản vẽ phiên bản | Không kiểm tra ngày và số phiên bản | Luôn xác nhận mã bản vẽ và ngày phát hành |
| Không hiểu ký hiệu vật liệu | Thiếu kiến thức về mã vật liệu | Tham khảo bảng mã vật liệu (ASTM, ISO) |
7. Công Cụ Hỗ Trợ Đọc Bản Vẽ
- Thước kẻ, thước đo góc (protractor) – Đo kích thước và góc.
- Compas (công cụ đo bán kính) – Đo bán kính, đường kính.
- Bút vẽ kỹ thuật (technical pen) – Ghi chú, vẽ lại.
- Phần mềm CAD Viewer – Xem bản vẽ 2D/3D trên máy tính.
- Bảng ký hiệu GD&T – Giúp nhớ và tra nhanh ký hiệu.
- Ứng dụng di động – Scan bản vẽ, đo kích thước bằng AR (Augmented Reality).
8. Thực Hành: Ví Dụ Cụ Thể
8.1 Ví Dụ 1: Đọc Bản Vẽ Trục Động Cơ
- Tiêu đề: “Engine Shaft – Drawing No. EN‑S‑001 – Rev. 3 – 2026‑03‑15”.
- Vật liệu: “C45 – quen luyện”.
- Hình chiếu: Trước (A), trên (B), bên phải (C).
- Kích thước chính: Độ dài 150 mm, đường kính trung tâm Ø30 mm (H7).
- GDGD:
|⏩|A|0.1|– vị trí trục so với datum A ±0.1 mm. - Xử lý bề mặt: “Nitrided – hardness 45 HRC”.
Phân tích: Đọc đúng vị trí datum A (bề mặt đầu trục), đo đường kính trung tâm, kiểm tra tolerances H7 (độ lệch -0.025~+0.025 mm) và vị trí trục.
8.2 Ví Dụ 2: Bản Vẽ Lắp Ráp Khung Máy
- Bản vẽ lắp ráp: “Frame Assembly – DW‑F‑100 – Rev. 2”.
- BOM: 4× “Profile 40×40×2 mm”, 8× “Bolt M8×30 mm”, 4× “Plate 100×200×10 mm”.
- Hình chiếu cắt: Cắt ngang qua phần trung tâm để hiển thị lỗ gắn bolt.
- Ghi chú: “Hole Ø8 mm – tolerance H7”.
Phân tích: Kiểm tra vị trí lỗ, độ sâu lỗ, và độ chính xác H7. Đảm bảo bolt M8 phù hợp với lỗ H7.
9. Kết Luận
Việc đọc bản vẽ cơ khí không chỉ là một kỹ năng cơ bản mà còn là nền tảng quan trọng giúp các kỹ sư, nhà thiết kế và nhân viên sản xuất thực hiện công việc một cách chính xác và hiệu quả. Từ việc nắm vững các thành phần cơ bản như tiêu đề, hệ thống hình chiếu, kích thước, tolerances cho tới việc áp dụng các kỹ thuật nâng cao như GD&T và mô hình 3D, mỗi bước đều yêu cầu sự tỉ mỉ và chú ý đến chi tiết.
Hãy luôn:
- Kiểm tra tiêu đề và tiêu chuẩn trước khi bắt đầu.
- Xác định đúng hệ thống hình chiếu để tránh nhầm lẫn.
- Đọc kỹ các kích thước và tolerances, không bỏ qua bất kỳ ký hiệu nào.
- Hiểu và áp dụng GD&T để giao tiếp chính xác hơn về yêu cầu hình học.
- Sử dụng công cụ hỗ trợ (thước, phần mềm CAD) để tăng độ chính xác.
Với kiến thức và quy trình chi tiết trong bài viết này, bạn đã sẵn sàng đối mặt với mọi bản vẽ cơ khí, từ những chi tiết đơn giản tới những dự án phức tạp. Hãy thực hành thường xuyên, ghi chú lại các trường hợp đặc biệt và không ngừng cập nhật kiến thức mới để trở thành một chuyên gia đọc bản vẽ thực thụ. Chúc bạn thành công!
