Cách Đọc Bản Vẽ Isometric: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực thiết kế cơ khí, kiến trúc, và các ngành công nghiệp sản xuất, bản vẽ isometric (còn gọi là bản vẽ phối cảnh isometric) là một công cụ quan trọng giúp truyền tải thông tin kỹ thuật một cách trực quan và chính xác. Đối với nhiều người mới bắt đầu, việc hiểu và đọc đúng bản vẽ isometric có thể gặp không ít khó khăn do sự khác biệt so với bản vẽ trực giao (orthographic) truyền thống. Bài viết này sẽ cung cấp một hướng dẫn chi tiết, từ những khái niệm cơ bản nhất, các quy tắc vẽ, cách nhận diện các yếu tố trên bản vẽ, cho tới các kỹ thuật nâng cao giúp bạn tự tin hơn khi làm việc với bản vẽ isometric.

1. Khái Niệm Cơ Bản Về Bản Vẽ Isometric

1.1 Định Nghĩa

Bản vẽ isometric là một loại bản vẽ ba chiều được tạo ra bằng cách chiếu các trục X, Y, Z của mô hình lên một mặt phẳng sao cho góc giữa mỗi cặp trục là 120°. Điều này cho phép hiển thị ba mặt của vật thể (trước, trên, và bên) đồng thời, mà không gây ra hiện tượng biến dạng tỉ lệ.

1.2 Lịch Sử Phát Triển

• Thế kỷ 19: Khái niệm phối cảnh isometric bắt đầu được sử dụng trong các bản vẽ kỹ thuật.
• Năm 1911: Được chuẩn hoá trong tiêu chuẩn ANSI/ISO.
• Hiện đại: Được hỗ trợ mạnh mẽ trong các phần mềm CAD như AutoCAD, SolidWorks, Inventor.

1.3 Lợi Ích Khi Sử Dụng

• Trực quan: Người xem có thể nhận biết hình dạng tổng thể ngay lập tức.
• Không cần phép chiếu: Không yêu cầu tính toán phức tạp để chuyển đổi từ 3D sang 2D.
• Tiết kiệm thời gian: Dễ dàng tạo và chỉnh sửa bằng phần mềm CAD.

2. Các Quy Tắc Cơ Bản Khi Vẽ Isometric

Có thể bạn quan tâm: Cách Vẽ Ổ Bánh Mì Đẹp Và Đúng Kỹ Thuật: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

2.1 Định Góc Isometric

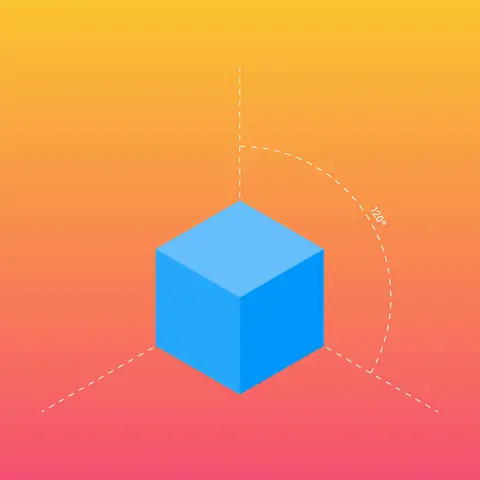

• Các trục X, Y, Z đều tạo góc 120° với nhau trên mặt giấy.
• Trục Z thường được vẽ lên trên, tạo góc 30° so với mặt ngang của giấy.

2.2 Tỷ Lệ và Độ Dài

• Tỷ lệ isometric: Các kích thước trên các trục X, Y, Z được vẽ với cùng tỷ lệ.
• Độ dài: Khi vẽ các đoạn thẳng, cần dùng thước đo chuẩn và kéo dài đúng độ dài thực tế (không cần giảm tỷ lệ như trong phối cảnh cắt góc).

2.3 Đánh Dấu và Ghi Chú

• Đánh dấu góc: Dùng ký hiệu “/” (đường chéo) để chỉ góc 30° hoặc 150°.
• Ghi chú: Viết chú thích, kích thước, và tiêu đề bản vẽ ở vị trí rõ ràng, thường ở góc dưới bên phải.

2.4 Đường Viền và Đường Nét

• Đường nét liền: Dùng cho các mặt nhìn được.
• Đường nét đứt: Dùng cho các mặt ẩn.
• Đường nét dày: Dùng để nhấn mạnh các cạnh quan trọng hoặc đường cắt.

3. Cách Nhận Diện Các Thành Phần Trên Bản Vẽ Isometric

3.1 Các Trục và Hệ Tọa Độ

• Trục X: Thường hướng sang phải dưới góc 30°.
• Trục Y: Hướng sang trái dưới góc 30°.
• Trục Z: Hướng lên trên, tạo góc 90° với mặt phẳng giấy.

3.2 Các Mặt Của Đối Tượng

• Mặt trước (Front): Thường là mặt nhìn trực diện, có đường nét liền.
• Mặt trên (Top): Nhìn từ trên xuống, cũng có đường nét liền.
• Mặt bên (Side): Mặt nhìn từ bên, thường là mặt bên trái hoặc phải tùy vào hướng vẽ.

3.3 Các Đường Cắt và Đánh Dấu

Có thể bạn quan tâm: Cách Vẽ Đường Bàng Quan: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Đường cắt: Được vẽ bằng đường nét đứt, thường kèm theo ký hiệu “C” hoặc “CUT”.
• Đánh dấu góc: Sử dụng ký hiệu “/” hoặc “\” để chỉ góc nghiêng.

3.4 Các Ký Hiệu Đặc Biệt

Ký hiệu	Ý nghĩa
Ø	Đường kính
⌀	Đường kính (cùng ý nghĩa)
⊥	Vuông góc
⎯⎯⎯	Đường trung tâm
↔	Đánh dấu vị trí lắp ghép

4. Quy Trình Đọc Bản Vẽ Isometric Từng Bước

4.1 Bước 1: Xác Định Tiêu Đề và Thông Tin Chung

• Kiểm tra tiêu đề, mã bản vẽ, ngày, người thiết kế, và tiêu chuẩn áp dụng (ISO, ANSI…).

4.2 Bước 2: Xác Định Hệ Tọa Độ

• Xác định vị trí của các trục X, Y, Z trên bản vẽ.
• Kiểm tra tỷ lệ vẽ (ví dụ: 1:1, 1:2).

4.3 Bước 3: Đọc Kích Thước Chính

• Đọc các kích thước quan trọng trên các mặt nhìn được.
• Sử dụng thước đo (digital hoặc giấy) để xác nhận kích thước nếu cần.

4.4 Bước 4: Kiểm Tra Các Đường Cắt

• Xác định vị trí và hướng của các đường cắt.
• Đọc các kích thước và hình dạng của các phần bị cắt.

4.5 Bước 5: Đánh Giá Các Chi Tiết Hỗ Trợ

• Kiểm tra các lỗ, rãnh, và các chi tiết phụ.
• Xác định loại đường nét (liền, đứt, dày) để hiểu rõ mặt nào là ẩn, mặt nào là hiện.

4.6 Bước 6: Kiểm Tra Các Ghi Chú và Ký Hiệu

Có thể bạn quan tâm: Cách Vẽ Đĩa Trái Cây Đẹp Và Sáng Tạo: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

• Đọc các ghi chú, lưu ý về vật liệu, xử lý bề mặt, và các yêu cầu kiểm tra.

4.7 Bước 7: So Sánh Với Mô Hình 3D (Nếu Có)

• Nếu bản vẽ đi kèm mô hình 3D, so sánh để xác nhận tính chính xác.
• Sử dụng phần mềm CAD để xoay, phóng to, và kiểm tra chi tiết.

5. Các Lỗi Thường Gặp Khi Đọc Bản Vẽ Isometric Và Cách Khắc Phục

Lỗi	Mô tả	Cách khắc phục
Sai góc 30°/120°	Vẽ sai góc khiến hình dạng bị méo.	Kiểm tra lại góc bằng thước góc hoặc công cụ CAD.
Nhầm trục	Đánh dấu trục X/Y/Z sai vị trí.	Xác định lại hệ tọa độ, dùng ký hiệu X, Y, Z để tránh nhầm lẫn.
Bỏ qua đường cắt	Không nhận ra mặt ẩn.	Kiểm tra ký hiệu đường cắt (đứt) và đọc chú thích.
Đọc sai kích thước	Đọc sai đơn vị hoặc tỷ lệ.	Xác nhận lại tỷ lệ vẽ và đơn vị (mm, cm, in).
Không nhận diện vật liệu	Không chú ý tới ghi chú vật liệu.	Đọc kỹ phần ghi chú và tiêu chuẩn vật liệu.

6. Kỹ Thuật Nâng Cao Khi Đọc Bản Vẽ Isometric

6.1 Sử Dụng Phần Mềm CAD Để Hỗ Trợ Đọc

• AutoCAD: Sử dụng lệnh ISOPLANE để chuyển đổi sang chế độ isometric.
• SolidWorks: Tạo “Isometric View” nhanh chóng bằng phím tắt Ctrl+1.
• Inventor: Dùng “Standard Views” → “Isometric”.

6.2 Áp Dụng Quy Tắc Đánh Dấu Độ Dày Đường Nét

• Đường nét dày (thick line) thường dùng cho các cạnh quan trọng, giúp người đọc nhanh chóng nhận ra khung chính.
• Đường nét mỏng (thin line) dùng cho chi tiết phụ, tránh làm rối mắt.

6.3 Tích Hợp Bảng Bố Trí Các Thành Phần (Bill of Materials – BOM)

• Đọc bản vẽ kết hợp với BOM để hiểu rõ từng bộ phận, số lượng, và vật liệu.
• Sử dụng màu sắc hoặc ký hiệu để phân biệt các bộ phận trong bản vẽ isometric.

6.4 Kiểm Tra Độ Chính Xác Thông Qua Phân Tích 3D

Có thể bạn quan tâm: Cách Vẽ Ô Tô Lamborghini Đẹp Và Chuyên Nghiệp: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

• Dùng công cụ “Measure” trong CAD để kiểm tra lại các khoảng cách, góc, và bán kính.
• Xác nhận tính đồng vị (tolerance) nếu có chỉ định.

6.5 Phân Tích Giao Thông Lắp Ráp (Assembly)

• Khi bản vẽ isometric là của một phần lắp ráp, cần xem xét cách các bộ phận ghép vào nhau.
• Kiểm tra các cờ (snap) và vị trí ghép (fit) dựa trên các ký hiệu như “⤓” (đánh dấu lắp vào) hoặc “⤒” (đánh dấu rời ra).

7. Thực Hành: Ví Dụ Cụ Thể Về Đọc Bản Vẽ Isometric

7.1 Ví Dụ 1: Đọc Bản Vẽ Isometric Của Một Trục Động Cơ

1. Tiêu đề: “Trục Động Cơ Model X-200 – Bản Vẽ Isometric”.
2. Hệ tọa độ: X (hướng sang phải dưới góc 30°), Y (hướng sang trái dưới góc 30°), Z (hướng lên trên).
3. Kích thước chính: Đường kính trục Ø 50 mm, chiều dài 120 mm.
4. Chi tiết phụ: Lỗ bôi trơn Ø 10 mm ở vị trí Z = 30 mm, X = 20 mm.
5. Ghi chú: “Vật liệu: Thép C45, bề mặt mạ kẽm”.

7.2 Ví Dụ 2: Đọc Bản Vẽ Isometric Của Một Hộp Nhựa

1. Tiêu đề: “Hộp Nhựa ABS – Bản Vẽ Isometric”.
2. Kích thước: 150 mm × 80 mm × 60 mm.
3. Các rãnh: Rãnh lắp nắp Ø 5 mm, sâu 2 mm, nằm ở mặt trên.
4. Đường cắt: Đường cắt dọc (đứt) qua trung tâm để hiển thị cấu trúc bên trong.
5. Ký hiệu vật liệu: “ABS, màu đen, độ bền kéo 30 MPa”.

7.3 Phân Tích

• Nhận diện các mặt: Mặt trên (top) là mặt nhìn được, mặt trước (front) và mặt bên (side) đều hiển thị rõ ràng.
• Kiểm tra độ chính xác: Dùng công cụ đo trong CAD, xác nhận các kích thước và vị trí lỗ.
• Kiểm tra ghi chú: Đảm bảo vật liệu và yêu cầu bề mặt đáp ứng tiêu chuẩn sản xuất.

8. Những Sai Lầm Thường Gặp Khi Vẽ Isometric Và Cách Tránh

1. Vẽ không đồng nhất các góc
   Cách tránh: Sử dụng lưới isometric (grid) trong phần mềm CAD hoặc giấy kẻ có lưới 30°/60°.

2. Không đồng nhất độ dày đường nét
   Cách tránh: Đặt quy tắc nội bộ trong công ty (ví dụ: đường nét dày cho khung, mỏng cho chi tiết phụ).



3. Bỏ qua các ký hiệu chuẩn
   Cách tránh: Tham khảo tiêu chuẩn ISO 128-20 cho ký hiệu kỹ thuật.

4. Không ghi chú rõ ràng về vật liệu và xử lý bề mặt
   Cách tránh: Luôn thêm mục “Material & Finish” vào tiêu đề bản vẽ.

5. Không kiểm tra lại bản vẽ sau khi hoàn thành
   Cách tránh: Thực hiện “peer review” – nhờ đồng nghiệp kiểm tra lại.

9. Công Cụ Hỗ Trợ Đọc Bản Vẽ Isometric

Công Cụ	Mô Tả	Ưu Điểm
AutoCAD	Phần mềm CAD phổ biến	Hỗ trợ lệnh ISOPLANE, giao diện tùy biến
SolidWorks	CAD 3D mạnh mẽ	Tạo nhanh isometric view, mô phỏng
Inventor	CAD của Autodesk	Tích hợp BOM, kiểm tra độ chính xác
SketchUp	Dễ học, nhanh	Thích hợp cho mô hình kiến trúc
DraftSight	Phần mềm vẽ 2D miễn phí	Hỗ trợ chuẩn DWG, DXF

10. Kết Luận

Việc đọc và hiểu bản vẽ isometric không chỉ là một kỹ năng kỹ thuật mà còn là cầu nối quan trọng giữa ý tưởng thiết kế và thực tế sản xuất. Từ những nguyên tắc cơ bản về góc, tỷ lệ và ký hiệu, đến các kỹ thuật nâng cao như phân tích 3D, tích hợp BOM và kiểm tra độ chính xác, mọi bước đều đóng góp vào việc tạo ra một bản vẽ rõ ràng, chính xác và dễ hiểu.

Bạn đọc hãy thực hành thường xuyên: bắt đầu bằng việc vẽ những hình đơn giản như khối lập phương, sau đó dần dần chuyển sang các chi tiết phức tạp hơn như trục động cơ, hộp nhựa, hoặc các bộ phận lắp ráp. Khi gặp khó khăn, hãy quay lại các quy tắc đã nêu, sử dụng công cụ CAD để kiểm tra, và không ngại hỏi ý kiến đồng nghiệp hoặc chuyên gia.

Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn toàn diện, giúp bạn tự tin hơn trong việc đọc và làm việc với bản vẽ isometric. Chúc bạn thành công trong mọi dự án thiết kế và sản xuất!
