Cách Đọc Bản Vẽ P&id: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về bản vẽ P&ID

1.1 P&ID là gì?

P&ID (Piping and Instrumentation Diagram) – còn được gọi là sơ đồ ống dẫn và thiết bị đo lường – là một loại bản vẽ kỹ thuật quan trọng trong ngành công nghiệp chế biến, hóa chất, dầu khí, năng lượng và các hệ thống xử lý. Nó mô tả chi tiết cấu trúc các ống dẫn, thiết bị, công cụ đo lường, điều khiển và mối quan hệ giữa chúng. Mục đích chính của P&ID là cung cấp một “bản đồ” tổng thể, giúp các kỹ sư, nhà thiết kế, nhà vận hành và bảo trì hiểu rõ cách hệ thống hoạt động, từ đó thực hiện thiết kế, lắp đặt, kiểm tra, vận hành và bảo trì một cách an toàn và hiệu quả.

1.2 Vai trò của P&ID trong dự án công nghiệp

• Thiết kế chi tiết: P&ID là công cụ giao tiếp giữa các bộ phận thiết kế (cơ khí, điện, điều khiển) để đồng nhất các yêu cầu kỹ thuật.
• Lập trình và điều khiển: Các hệ thống tự động hoá dựa vào các ký hiệu và thông tin trên P&ID để lập trình PLC, DCS.
• An toàn và tuân thủ: P&ID giúp xác định các điểm nguy hiểm, vị trí van an toàn, thiết bị giảm áp, từ đó xây dựng kế hoạch an toàn, PSM (Process Safety Management).
• Bảo trì và vận hành: Khi có sự cố, kỹ thuật viên có thể tra cứu nhanh các đường ống, thiết bị, cảm biến để thực hiện sửa chữa hoặc thay thế.

1.3 Các chuẩn quốc tế và nội địa

• ANSI/ISA‑5.1‑2009 (Mỹ): Chuẩn ký hiệu thiết bị, ống dẫn, cảm biến.
• ISO 14617 (Quốc tế): Bộ ký hiệu đồ họa cho các hệ thống kỹ thuật.
• DIN 28011 (Châu Âu) và JIS (Nhật Bản) cũng có các quy chuẩn riêng.
• Tại Việt Nam, các doanh nghiệp thường áp dụng tiêu chuẩn TCVN 6492‑2002 (Dấu hiệu kỹ thuật) và TCVN 6493‑2002 (Ký hiệu thiết bị).

Việc nắm vững chuẩn ký hiệu là nền tảng để đọc và hiểu bản vẽ P&ID một cách chính xác.

2. Cấu trúc và các thành phần cơ bản của P&ID

Có thể bạn quan tâm: Cách Để Vẽ Đẹp Hơn: Bí Quyết, Kỹ Thuật Và Thói Quen Cho Người Yêu Nghệ Thuật

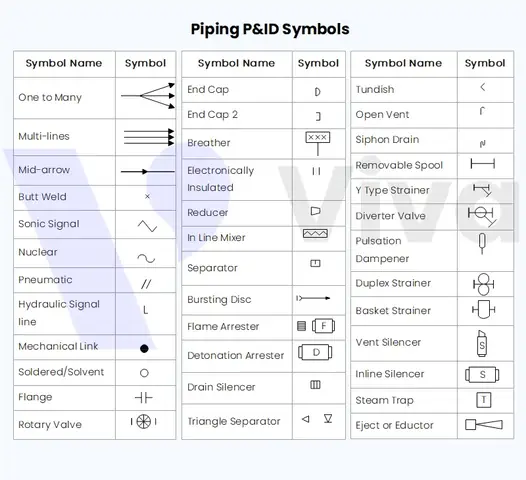

2.1 Các ký hiệu chính

Nhóm	Ký hiệu	Ý nghĩa	Ghi chú
Ống dẫn	——— (đường thẳng)	Ống thẳng	Độ dày đường thể hiện kích thước ống
	↘↗ (góc 45°)	Ống góc	Thường dùng cho các khúc uốn
	● (điểm)	Nối ống	Nối các phần ống, không có van
Van	○ (vòng tròn)	Van cản (Block Valve)	Thường có ký hiệu phụ “B”
	△ (tam giác)	Van cầu (Check Valve)	Đánh dấu hướng lưu
	☐ (hình vuông)	Van bi (Ball Valve)	Thông thường có ký hiệu “B”
Thiết bị	□ (hình vuông)	Bồn, thùng, bình chứa	Ghi thêm số và tên thiết bị
	⧈ (hình thoi)	Bộ trao đổi nhiệt (Heat Exchanger)	Thông tin nhiệt độ, áp suất kèm theo
Cảm biến & Dây tín hiệu	──→ (mũi tên)	Dây tín hiệu	Ghi ký hiệu “FT” (Flow Transmitter)
	──↔ (hai chiều)	Dây điều khiển	Ghi ký hiệu “HV” (Heater Valve)
Đánh số thiết bị	TAG	Định danh duy nhất	Ví dụ: P‑101, FT‑02, V‑03

2.2 Thông tin thường xuất hiện trên P&ID

1. Tiêu đề bản vẽ: Tên dự án, địa điểm, tên nhà thầu, ngày vẽ, số bản vẽ.
2. Bảng ký hiệu (Legend): Giải thích tất cả các ký hiệu, màu sắc, đường nét.
3. Bảng tag (Tag List): Danh sách các thiết bị, cảm biến, van kèm mã số, mô tả, công suất, kích thước.
4. Bảng vật liệu (Material List): Loại vật liệu cho ống, van, phụ kiện (ví dụ: Carbon Steel, Stainless Steel 304).
5. Điều kiện vận hành: Nhiệt độ, áp suất, lưu lượng thiết kế.
6. Mối quan hệ điều khiển: Đường dây điện, tín hiệu, rơle, bộ điều khiển.

2.3 Các loại đường nét và màu sắc

• Đường nét liền: Ống chính, van cản.
• Đường nét gạch chéo: Ống không hoạt động (được dự phòng) hoặc ống trong quá trình bảo trì.
• Đường nét chấm‑điểm: Đường dây tín hiệu hoặc dây điện.
• Màu đỏ: Hệ thống an toàn, van khẩn cấp (ESD).
• Màu xanh: Hệ thống điều khiển, tín hiệu.
• Màu đen: Hệ thống chính (process).

3. Quy trình đọc bản vẽ P&ID từng bước

3.1 Bước 1: Nắm bắt tổng quan

• Xem tiêu đề: Xác định dự án, phạm vi, ngày cập nhật để chắc chắn bản vẽ là phiên bản mới nhất.
• Kiểm tra legend: Đọc kỹ bảng ký hiệu để hiểu cách các thành phần được biểu thị.
• Đọc bảng tag: Nắm được các mã số (TAG) sẽ giúp tra cứu nhanh khi cần chi tiết thiết bị.

3.2 Bước 2: Xác định luồng chính (Main Process Flow)

• Tìm đường ống chính: Thông thường được vẽ dày hơn, màu đen.
• Theo dõi mũi tên: Hướng lưu chất (dầu, nước, khí) được chỉ bằng mũi tên trên ống.
• Ghi chú nhiệt độ, áp suất: Thông tin này thường nằm gần các thiết bị quan trọng (bình hơi, bộ trao đổi nhiệt).

3.3 Bước 3: Nhận diện các thiết bị quan trọng

Có thể bạn quan tâm: Cách Để Vẽ Tranh 3d: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Bình chứa (Vessel): Kiểm tra ký hiệu và các thông số (độ áp, thể tích).
• Bộ trao đổi nhiệt: Xác định loại (Shell‑and‑Tube, Plate) và các thông số nhiệt (ΔT, UA).
• Máy bơm, máy nén: Đánh dấu TAG, công suất, tốc độ.

3.4 Bước 4: Đọc các van và thiết bị điều khiển

• Van cản (Block Valve): Thường dùng để ngắt toàn bộ luồng, ký hiệu “B”.
• Van điều khiển (Control Valve): Ghi TAG, loại (ball, globe), tỉ lệ mở (Cv).
• Van an toàn (Safety Valve): Đánh dấu màu đỏ, thường có thông số áp lực bật.

3.5 Bước 5: Theo dõi hệ thống tín hiệu và dây điện

• Cảm biến (Transmitter): FT (Flow Transmitter), PT (Pressure Transmitter), TT (Temperature Transmitter).
• Bộ điều khiển (Controller): PID, DCS I/O.
• Đường dây: Mũi tên mũi tên đôi (↔) cho dây điều khiển, mũi tên đơn (→) cho tín hiệu.

3.6 Bước 6: Kiểm tra các điểm an toàn và bảo trì

• Van khẩn cấp (ESD): Đánh dấu “ES” hoặc “S”.
• Thiết bị giảm áp (Pressure Reducing Valve): Đánh số “PRV”.
• Công tắc tạm dừng (Isolation Switch): Đánh dấu “ISO”.

3.7 Bước 7: So sánh với các tài liệu khác

• PFD (Process Flow Diagram): So sánh luồng tổng thể để xác nhận tính đầy đủ.
• Specification Sheet: Kiểm tra thông số thiết bị (độ bền, vật liệu).
• Mã vận hành (Operating Manual): Đối chiếu các điều kiện vận hành đã ghi trên bản vẽ.

4. Các ví dụ thực tế: Đọc một đoạn P&ID mẫu

4.1 Mô tả ngắn gọn

Có thể bạn quan tâm: Cách Đặt Thước Vẽ Parabol: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Giả sử chúng ta có một đoạn P&ID mô tả quá trình truyền nhiệt của nước qua một bộ trao đổi nhiệt kiểu Shell‑and‑Tube, bao gồm:
– Nguồn nước nóng (TAG: P‑101) đi qua van cản V‑01, bơm B‑01, tới bộ trao đổi nhiệt E‑01.
– Sau đó nước chảy qua van điều khiển V‑02 và tới bình chứa C‑01.
– Các cảm biến FT‑01 (lưu lượng), PT‑01 (áp suất), TT‑01 (nhiệt độ) được đặt tại các vị trí chiến lược.

4.2 Phân tích chi tiết

Thành phần	TAG	Ký hiệu	Thông số	Ghi chú
Van cản	V‑01	○	150 mm, carbon steel	Ngắt toàn bộ luồng khi bảo trì
Bơm	B‑01	⧈	100 kW, DN 200	Đánh dấu mũi tên hướng lưu
Bộ trao đổi nhiệt	E‑01	⧈ (đặc biệt)	Shell‑and‑Tube, UA = 350 kW/°C	Nhiệt độ vào 150 °C, ra 80 °C
Van điều khiển	V‑02	△	50 mm, globe	Điều chỉnh lưu lượng ra bình
Bình chứa	C‑01	□	500 m³, stainless 304	Đánh số “C‑01” trên bản vẽ
Cảm biến lưu lượng	FT‑01	──→	0‑200 m³/h	Nối tới PLC
Cảm biến áp suất	PT‑01	──→	0‑10 bar	Đặt trước van điều khiển
Cảm biến nhiệt độ	TT‑01	──→	-20‑200 °C	Đặt sau bộ trao đổi nhiệt

Bước đọc:
1. Xác định luồng: P‑101 → V‑01 → B‑01 → E‑01 → V‑02 → C‑01.
2. Kiểm tra các điểm đo: FT‑01 nằm trước B‑01, PT‑01 trước V‑02, TT‑01 sau E‑01.
3. Đánh giá an toàn: Không có van an toàn (ESD) ở vị trí này, cần xem xét thêm ở đường ống ra bình chứa.

4.3 Ứng dụng thực tế

• Khi có sự cố áp suất cao: Kỹ thuật viên sẽ kiểm tra PT‑01, so sánh giá trị thực với giá trị thiết kế (ví dụ 8 bar). Nếu vượt quá, họ sẽ đóng V‑01 (van cản) để ngắt luồng.
• Bảo trì bơm B‑01: Trước khi tháo, cần đóng V‑01 và V‑02, sau đó mở van an toàn nếu có. Kiểm tra FT‑01 để chắc chắn không còn lưu lượng.

5. Lưu ý khi đọc P&ID trong môi trường thực tế

5.1 Sự khác biệt giữa bản vẽ “as‑built” và “as‑designed”

• As‑designed: Thiết kế ban đầu, có thể chưa phản ánh các thay đổi thực tế trên site.
• As‑built: Bản vẽ cập nhật sau khi lắp đặt, phản ánh đúng vị trí, loại van, ống thực tế.
  Khi làm việc, luôn ưu tiên bản “as‑built” để tránh sai lệch.

5.2 Thực hành với phần mềm CAD

Có thể bạn quan tâm: Cách Vệ Sinh Cọ Vẽ Đúng Cách: Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu Và Nghệ Sĩ Chuyên Nghiệp

• AutoCAD Plant 3D, SmartPlant P&ID, AVEVA P&ID là các công cụ phổ biến.
• Sử dụng tính năng “layer” để bật/tắt các loại thông tin (điện, khí, an toàn).
• Tìm kiếm tag nhanh bằng lệnh “Find Tag”.

5.3 Kiểm tra tính nhất quán

• Cross‑check: So sánh các tag trong bảng tag với ký hiệu trên bản vẽ.
• Vòng lặp kiểm tra: Kiểm tra 3 lần – lần 1 đọc chung, lần 2 kiểm tra chi tiết, lần 3 đối chiếu với tài liệu vận hành.

5.4 Đối mặt với các ký hiệu tùy chỉnh

• Một số dự án có ký hiệu nội bộ (ví dụ: “V‑B‑01” cho van thủ công). Khi gặp, hãy tham khảo legend hoặc hỏi nhà thiết kế.

6. Các lỗi thường gặp khi đọc P&ID và cách khắc phục

Lỗi	Nguyên nhân	Hậu quả	Cách khắc phục
Nhầm hướng luồng	Không chú ý mũi tên	Dàn máy hoạt động ngược, nguy cơ an toàn	Luôn theo mũi tên, dùng màu mực khác để đánh dấu khi đọc
Bỏ qua van an toàn	Không nhận ra ký hiệu màu đỏ	Không thể dừng khẩn cấp khi có sự cố	Đánh dấu các van an toàn trên bản vẽ, tạo danh sách riêng
Nhầm tag thiết bị	Tag tương tự (VD: FT‑01 vs FT‑11)	Sai thông số khi lập trình	Kiểm tra bảng tag, dùng công cụ tìm kiếm trong phần mềm
Không xem legend	Bản vẽ sử dụng ký hiệu đặc thù	Giải mã sai ký hiệu	Luôn mở legend trước khi đọc, lưu lại bản sao nếu cần
Bản vẽ cũ	Sử dụng bản “as‑designed” đã lỗi thời	Lắp đặt sai, chi phí sửa chữa	Xác nhận phiên bản bản vẽ với quản lý dự án, yêu cầu bản “as‑built”

7. Kỹ năng nâng cao: Phân tích và tối ưu hoá dựa trên P&ID

7.1 Phân tích luồng năng lượng

• Đánh giá hiệu suất trao đổi nhiệt: Dựa vào UA, ΔT, lưu lượng để tính Q = UA·ΔT.
• Xác định điểm mất năng lượng: Van cản, ống dài, góc uốn gây áp suất giảm.

7.2 Đánh giá rủi ro PHA (Process Hazard Analysis)

• Sử dụng P&ID để lập danh sách HAZOP: Mỗi “node” (điểm) trên luồng sẽ được phân tích (Deviation, Causes, Consequences, Safeguards).
• Xác định LOPA (Layer of Protection Analysis): Dựa vào các van an toàn, thiết bị giảm áp, hệ thống ESD.

7.3 Thiết kế lại (Redesign) dựa trên dữ liệu thực tế

• Sử dụng dữ liệu thực tế (vận hành thực) để điều chỉnh kích thước ống, loại van.
• Tối ưu hoá layout: Giảm độ dài ống, giảm chi phí lắp đặt và năng lượng tiêu thụ.

8. Kết luận

Việc đọc bản vẽ P&ID không chỉ là một kỹ năng kỹ thuật cơ bản mà còn là nền tảng để thực hiện thiết kế, vận hành, bảo trì và cải tiến các hệ thống công nghiệp một cách an toàn và hiệu quả. Từ việc nắm bắt các ký hiệu cơ bản, hiểu cấu trúc luồng quy trình, cho tới việc phân tích rủi ro và tối ưu hoá hệ thống, mỗi bước đều đòi hỏi sự tỉ mỉ, chú ý tới chi tiết và luôn cập nhật các chuẩn quốc tế cũng như nội địa.

Những điểm quan trọng cần ghi nhớ:

1. Luôn bắt đầu bằng legend và bảng tag để tránh nhầm lẫn.
2. Theo dõi mũi tên và màu sắc để hiểu đúng hướng và mức độ quan trọng của từng thành phần.
3. Kiểm tra tính nhất quán giữa bản vẽ “as‑designed” và “as‑built”.
4. Sử dụng công cụ phần mềm để tìm kiếm tag nhanh, ẩn/hiện các lớp thông tin.
5. Áp dụng kiến thức an toàn (ESD, safety valve) trong mọi thao tác.

Khi đã thành thạo cách đọc P&ID, bạn sẽ trở thành một chuyên gia đáng tin cậy trong bất kỳ dự án công nghiệp nào, góp phần giảm thiểu rủi ro, nâng cao hiệu suất và tối ưu chi phí. Hãy thực hành thường xuyên, cập nhật các chuẩn mới và luôn duy trì tinh thần học hỏi để không ngừng nâng cao năng lực bản thân.

Bài viết này cung cấp một hướng dẫn chi tiết, tổng hợp kiến thức từ cơ bản đến nâng cao, nhằm giúp bạn đọc và hiểu bản vẽ P&ID một cách hiệu quả và an toàn.
