Cách Đọc Bản Vẽ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu: Tầm Quan Trọng Của Việc Đọc Bản Vẽ

Trong mọi lĩnh vực kỹ thuật – từ kiến trúc, cơ khí, điện tử đến xây dựng – bản vẽ luôn là công cụ giao tiếp chủ yếu giữa các chuyên gia. Nó không chỉ truyền tải thông tin kỹ thuật mà còn là “ngôn ngữ” chung giúp các bộ phận khác nhau hiểu và thực hiện đúng thiết kế. Việc nắm vững cách đọc bản vẽ giúp:

1. Tiết kiệm thời gian: Giảm thiểu sai sót, tránh việc phải sửa lại công việc đã thực hiện.
2. Nâng cao hiệu suất làm việc: Đọc nhanh, hiểu đúng nghĩa, đưa ra quyết định kịp thời.
3. Đảm bảo an toàn: Đặc biệt trong các dự án xây dựng và cơ khí, sai lệch trong việc diễn giải bản vẽ có thể gây nguy hiểm.
4. Tăng giá trị bản thân: Nhân viên có khả năng đọc bản vẽ tốt thường được đánh giá cao và có cơ hội thăng tiến.

Vậy, cách đọc bản vẽ là gì? Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất cho tới các kỹ thuật nâng cao, giúp bạn trở thành “người đọc bản vẽ” chuyên nghiệp.

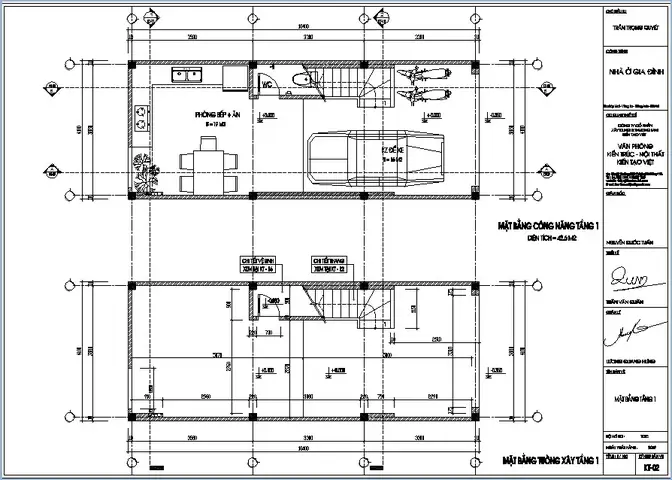

1. Kiến Thức Cơ Bản Về Bản Vẽ Kỹ Thuật

1.1. Định Nghĩa Bản Vẽ

• Bản vẽ kỹ thuật là tài liệu mô tả chi tiết một sản phẩm, cấu trúc hoặc hệ thống bằng các ký hiệu, đường nét, và chú giải.
• Mục đích: truyền đạt ý tưởng thiết kế, kích thước, vật liệu, quy trình lắp ráp, và các yêu cầu kỹ thuật khác.

1.2. Các Loại Bản Vẽ Phổ Biến

Loại bản vẽ	Mô tả ngắn	Ứng dụng chính
Bản vẽ tổng thể (General Arrangement)	Hiển thị bố trí tổng thể của toàn bộ hệ thống hoặc công trình.	Kiến trúc, xây dựng, lắp đặt thiết bị.
Bản vẽ chi tiết (Detail Drawing)	Tập trung vào một chi tiết cụ thể, cung cấp kích thước và các yêu cầu gia công.	Gia công cơ khí, hàn, CNC.
Bản vẽ lắp ráp (Assembly Drawing)	Cho thấy cách các bộ phận được lắp ráp với nhau.	Lắp ráp máy móc, thiết bị điện tử.
Bản vẽ điện (Electrical Drawing)	Bao gồm sơ đồ mạch, dây điện, bảng đấu.	Hệ thống điện, tự động hoá.
Bản vẽ 3D (3D Model)	Mô hình không gian ba chiều, thường dùng phần mềm CAD.	Kiểm tra va chạm, mô phỏng.
Bản vẽ 2D (2D Drawing)	Mô tả phẳng, truyền thống nhất.	Sản xuất, thi công.

1.3. Tiêu Chuẩn và Quy ước

1. Tiêu chuẩn quốc tế: ISO (International Organization for Standardization) – ISO 128 (đồ họa kỹ thuật), ISO 129 (đo kích thước), ISO 1101 (đánh dấu độ chính xác).
2. Tiêu chuẩn quốc gia: VNTA (Tiêu chuẩn Việt Nam), JIS (Nhật Bản), ANSI (Mỹ).
3. Quy ước chung:
4. Đường nét: Đậm – đường viền; mỏng – đường ẩn; nét đứt – đường cắt, đường trung tâm.
5. Ký hiệu: Mũi tên, vòng tròn, hình vuông, ký hiệu hàn, ký hiệu điện, v.v.
6. Màu sắc: Thường dùng màu đen cho bản vẽ in, màu xanh dương cho bản vẽ sửa đổi, màu đỏ cho các chú giải quan trọng.

2. Các Thành Phần Cơ Bản Của Bản Vẽ

Có thể bạn quan tâm: Cách Vẽ Đơn Giản: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

2.1. Tiêu Đề (Title Block)

Tiêu đề chứa các thông tin quan trọng:

Trường	Nội dung
Tên dự án	Tên công trình hoặc sản phẩm.
Số bản vẽ	Mã số duy nhất (ví dụ: A-001).
Tên vẽ	Mô tả ngắn gọn (ví dụ: “Mặt cắt ngang”).
Kích thước bản vẽ	A0, A1, A2, A3, A4…
Tỷ lệ	1:50, 1:100, 1:200…
Ngày phát hành	Ngày tháng năm.
Tên người vẽ	Ký tên, mã nhân viên.
Tên người kiểm tra	Ký tên, mã.
Tên người duyệt	Ký tên, mã.
Ghi chú	Các lưu ý đặc biệt.

2.2. Các Định Mệnh (Reference)

• Bảng chỉ dẫn (Bill of Materials – BOM): Liệt kê các bộ phận, vật liệu, số lượng.
• Bảng ký hiệu (Legend): Giải thích các ký hiệu, màu sắc, đường nét.
• Bảng chuẩn (Standard Table): Thông tin tiêu chuẩn vật liệu, hàn, mạ, v.v.

2.3. Các Đường Nét và Ký Hiệu

Ký hiệu	Ý nghĩa	Ví dụ
Đường viền (Thick solid line)	Đường thực, ranh giới vật thể.	Đường biên của tấm kim loại.
Đường ẩn (Thin solid line)	Đường không nhìn thấy trong thực tế (bề mặt ẩn).	Bề mặt phía sau tấm.
Đường cắt (Dashed line)	Đường cắt, vị trí cắt trong mặt cắt.	Đường cắt ngang.
Đường trung tâm (Chain line)	Trục quay, trục trung tâm.	Trục của bánh răng.
Mũi tên	Hướng di chuyển, hướng lực, hướng dòng điện.	Hướng dòng điện trong mạch.
Ký hiệu hàn (Weld symbols)	Loại hàn, vị trí, kích thước.	∆ 6 mm – hàn góc.
Ký hiệu tiêu chuẩn (GD&T)	Độ chính xác, dung sai.	⌀5 ±0.1 – đường kính.

2.4. Kích Thước và Dung Sai

• Kích thước cơ bản: Được ghi phía trên hoặc bên cạnh các đường nét, dùng ký hiệu “Ø” cho đường kính, “×” cho chiều dài x chiều rộng.
• Dung sai (Tolerance): Thông tin về độ chấp nhận sai số, thường theo chuẩn ISO 2768 hoặc GD&T.
• Chú giải (Note): Ghi chú bổ sung, ví dụ “Đánh bóng mặt sau” hoặc “Không bôi trơn”.

3. Quy Trình Đọc Bản Vẽ – Từng Bước Cụ Thể

Bước 1: Xác Định Loại Bản Vẽ và Mục Đích

• Kiểm tra tiêu đề, bảng chỉ dẫn để biết đây là bản vẽ tổng thể, chi tiết, lắp ráp hay điện.
• Xác định mục tiêu: Bạn cần biết kích thước, cách lắp ráp, hoặc các yêu cầu vật liệu?

Bước 2: Kiểm Tra Tỷ Lệ và Đơn Vị

Có thể bạn quan tâm: Cách Vẽ Điện Thoại Từng Bước: Hướng Dẫn Chi Tiết Dành Cho Người Mới Bắt Đầu

• Đọc tỷ lệ (1:50, 1:100…) và chuyển đổi nếu cần.
• Kiểm tra đơn vị (mm, cm, in). Đảm bảo đồng nhất trong toàn bộ dự án.

Bước 3: Đọc Tiêu Đề và Các Thông Tin Phụ

• Xác nhận số bản vẽ, tên dự án, ngày phát hành, người vẽ.
• Kiểm tra phiên bản (Revision) để biết có thay đổi gì so với bản cũ.

Bước 4: Xem Bảng Ký Hiệu và Chuẩn

• Đọc legend để hiểu mọi ký hiệu.
• Kiểm tra bảng chuẩn (material, surface finish) nếu có.

Bước 5: Phân Tích Đường Nét và Cấu Trúc

• Xác định đường viền (đối tượng thực), đường ẩn, đường cắt.
• Nhận diện điểm giao nhau, điểm cuối, điểm trung tâm.

Bước 6: Đọc Kích Thước và Dung Sai

• Bắt đầu từ kích thước chung (đường kính, chiều dài) rồi tới kích thước phụ (vị trí lỗ, khoảng cách).
• Đọc dung sai (±0.2 mm, GD&T) để hiểu mức độ chính xác yêu cầu.

Bước 7: Kiểm Tra Bảng BOM và Các Chú Giải

• Xác định vật liệu, số lượng, đặc tính bề mặt.
• Đọc chú giải để biết các yêu cầu đặc biệt (ví dụ: “phải gia công CNC”, “không được mài”).

Bước 8: Kiểm Tra Các Đánh Dấu Phụ

• Ký hiệu hàn, kỹ thuật gia công, đánh dấu kiểm tra (C, R, T).
• Đánh dấu điểm kiểm tra (Inspection point) nếu có.

Bước 9: Xác Nhận Thông Tin Với Các Bản Vẽ Khác

• Đối chiếu bản vẽ lắp ráp với bản vẽ chi tiết để chắc chắn các bộ phận khớp nhau.
• Kiểm tra bản vẽ điện với bản vẽ cơ khí để tránh xung đột.

Bước 10: Ghi Chú và Xác Nhận

Có thể bạn quan tâm: Cách Vẽ Xe Lamborghini Đỉnh Cao: Hướng Dẫn Từng Bước Từ Cơ Bản Đến Nâng Cao

• Ghi lại các câu hỏi hoặc không chắc chắn.
• Nếu cần, yêu cầu xác nhận từ người thiết kế hoặc trưởng nhóm.

4. Kỹ Thuật Đọc Bản Vẽ Nâng Cao

4.1. Đọc Bản Vẽ GD&T (Geometric Dimensioning & Tolerancing)

GD&T là hệ thống ký hiệu chuẩn quốc tế dùng để mô tả độ chính xác hình học. Các ký hiệu chính:

Ký hiệu	Tên	Ý nghĩa
⌀	Đường kính	Đường kính thực tế.
±	Dung sai	Khoảng sai số.
	Độ lệch	Độ lệch tối đa.
⟂	Vuông góc	Đảm bảo góc 90°.
⌖	Đầu mối	Vị trí trung tâm.
⟂⟂	Độ phẳng	Độ phẳng bề mặt.
⧖	Độ tròn	Độ tròn của hình tròn.

Cách đọc:
1. Xác định điểm chuẩn (Datum) – thường là ký hiệu chữ cái (A, B, C).
2. Đọc độ lệch (Tolerance) – ví dụ: Ø10 ±0.05 nghĩa là đường kính từ 9.95 đến 10.05 mm.
3. Kiểm tra điểm kiểm tra (Inspection) – nếu có, xác định công cụ đo (cặp vạch, máy CMM).

4.2. Đọc Bản Vẽ 3D và Mô Hình BIM

• BIM (Building Information Modeling): Mô hình số 3D chứa thông tin vật liệu, chi phí, thời gian.
• Khi mở file .rvt (Revit) hoặc .ifc, sử dụng phần mềm (Revit, Navisworks, Tekla) để bật lớp (layer) và kiểm tra thuộc tính.
• Công cụ đo 3D: Dùng tính năng “Measure” để lấy khoảng cách, góc, diện tích trực tiếp trên mô hình 3D.

4.3. Đọc Bản Vẽ Điện – Sơ Đồ Mạch

• Ký hiệu điện: Điện trở (R), tụ điện (C), cuộn cảm (L), transistor (Q), diode (D), nguồn (V).
• Mạch điện: Đọc từ nguồn (V) tới đầu ra (load), theo chiều dòng điện.
• Mạch điều khiển: Xác định các điểm kết nối (Node), địa chỉ I/O trong PLC.

4.4. Đọc Bản Vẽ Hàn – Ký Hiệu Hàn

Có thể bạn quan tâm: Cách Vẽ Vườn Hoa Đẹp Như Thực: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

Ký hiệu hàn thường có dạng: ⧆ / ⧈ (đánh dấu mặt hàn) + các thông số:

• Ký hiệu góc: ∧ – hàn góc.
• Ký hiệu dọc: | – hàn dọc.
• Kích thước hàn: 6 – chiều rộng hàn 6 mm.
• Vị trí hàn: + – phía trên, - – phía dưới.

Ví dụ: ⧆ 6 ∧ + → Hàn góc, chiều rộng 6 mm, trên mặt.

4.5. Đọc Bản Vẽ CNC – G‑Code và CAM

• G‑code: Ngôn ngữ điều khiển máy CNC, ví dụ G01 X10 Y20 Z-5 F150.
• Khi đọc bản vẽ chi tiết cho CNC, chú ý độ chính xác (Tolerance), bề mặt hoàn thiện (Surface Finish) và phương pháp cắt (phay, tiện, khoan).
• CAM software (Fusion 360, Mastercam): Kiểm tra toolpath, độ sâu cắt, tốc độ quay.

5. Thực Hành – Ví Dụ Cụ Thể

5.1. Ví Dụ 1: Đọc Bản Vẽ Chi Tiết Trục Động Cơ

Tiêu đề: “Trục động cơ – Chi tiết – 1:50 – A‑005”

• Ký hiệu: Trục (cylinder) có đường kính Ø50 mm, chiều dài 120 mm.
• Dung sai: Ø50 ±0.02 (GD&T).
• Bề mặt: “Hard turned, Ra ≤ 0.8 µm”.
• Đánh dấu hàn: Không có, vì là trục kim loại nguyên khối.
• BOM: 1 trục, vật liệu: Thép 45 (AISI 1045).

Quy trình đọc:
1. Xác định kích thước chính – Ø50, L=120.
2. Kiểm tra dung sai – ±0.02 mm, nghĩa là kích thước thực có thể từ 49.98 đến 50.02 mm.
3. Đọc bề mặt – “Hard turned” → cần gia công quay cứng, đạt độ nhám Ra ≤ 0.8 µm.
4. Xác nhận vật liệu – Thép 45, chuẩn ASTM A29.

5.2. Ví Dụ 2: Đọc Bản Vẽ Lắp Ráp Máy CNC

Tiêu đề: “Bàn máy CNC – Lắp ráp – 1:20 – B‑012”

• Các bộ phận: Khung (A), Trục X (B), Trục Y (C), Trục Z (D), Đầu cắt (E).
• BOM: Khung – thép 20, Trục X – ball screw, Trục Y – ball screw, Trục Z – lái trục.
• Ký hiệu lắp ráp: Mũi tên chỉ hướng lắp, ví dụ: “B → A” (Trục X gắn vào khung).
• Chú giải: “Cần bôi trơn ball screw trước khi lắp”.

Quy trình đọc:
1. Xem sơ đồ lắp ráp, xác định vị trí các bộ phận.
2. Kiểm tra các ký hiệu hàn, vít, bu lông (M8×30, 10pcs).
3. Đọc chú giải “bôi trơn” – thực hiện trước khi gắn.
4. Đối chiếu với bản vẽ chi tiết từng bộ phận để chắc chắn kích thước phù hợp.

5.3. Ví Dụ 3: Đọc Bản Vẽ Điện – Bảng Mạch

Tiêu đề: “Mạch điều khiển PLC – Sơ đồ điện – 1:2 – C‑030”

• Ký hiệu: PLC (CPU), Relay (K1), Nút nhấn (SW1), Đèn LED (LED1).
• Nguồn: 24V DC, dòng tối đa 2A.
• Kết nối: “SW1 – – K1 – – PLC Input”.
• Chú giải: “Dùng dây 0.5 mm², cách điện 1.5 mm”.

Quy trình đọc:
1. Xác định nguồn và điện áp hoạt động (24V DC).
2. Đọc đường dây: SW1 (nút nhấn) kết nối tới input của PLC thông qua Relay K1.
3. Kiểm tra kích thước dây (0.5 mm²) và cách điện (1.5 mm) – đảm bảo đáp ứng tiêu chuẩn IEC 60228.
4. Xác nhận các điểm bảo vệ (cầu chì 2A) có được đưa ra trong bản vẽ.

6. Công Cụ Hỗ Trợ Đọc Bản Vẽ

Công cụ	Mô tả	Ứng dụng
AutoCAD	Phần mềm CAD 2D/3D phổ biến.	Đọc, chỉnh sửa bản vẽ kỹ thuật.
SolidWorks	CAD 3D, tích hợp mô phỏng.	Đọc mô hình 3D, kiểm tra va chạm.
Revit	BIM cho kiến trúc và xây dựng.	Đọc bản vẽ BIM, quản lý thông tin dự án.
Navisworks	Kiểm tra mô hình 3D, clash detection.	Đối chiếu các mô hình, phát hiện xung đột.
Bluebeam Revu	PDF markup, đo lường.	Đọc bản vẽ PDF, ghi chú, đo kích thước.
CAXA	CAD Trung Quốc, hỗ trợ tiếng Việt.	Đọc bản vẽ kỹ thuật trong ngành công nghiệp.
Fusion 360	CAD/CAM/CAE tích hợp.	Đọc bản vẽ CNC, tạo G‑code.
Eagle / KiCad	Thiết kế mạch PCB.	Đọc bản vẽ điện, tạo layout PCB.

Mẹo: Khi mở bản vẽ PDF, dùng layer manager để bật/tắt các lớp, giúp tập trung vào thông tin cần thiết.

7. Những Sai Lầm Thường Gặp Khi Đọc Bản Vẽ Và Cách Tránh

Sai lầm	Hậu quả	Cách tránh
Bỏ qua dung sai	Sản phẩm không đạt tiêu chuẩn, gây lỗi lắp ráp.	Luôn đọc và ghi chú dung sai, dùng công cụ đo chính xác.
Hiểu sai ký hiệu	Gia công sai, hàn sai vị trí.	Tham khảo legend, hỏi người thiết kế nếu chưa chắc.
Không kiểm tra phiên bản	Áp dụng thiết kế cũ, bỏ qua sửa đổi quan trọng.	Kiểm tra trường “Revision” trong tiêu đề.
Bỏ qua chú giải	Thiếu thông tin đặc biệt (bảo trì, xử lý bề mặt).	Đọc hết mọi chú giải, ghi lại.
Đọc sai tỷ lệ	Kích thước thực sai lệch lớn.	Kiểm tra tỷ lệ và chuyển đổi ngay khi bắt đầu.
Không đối chiếu các bản vẽ liên quan	Xung đột giữa các bộ phận.	Đối chiếu bản vẽ tổng thể, lắp ráp, chi tiết.
Sử dụng màu sắc không chuẩn	Khi in bản vẽ, màu có thể bị mất.	Dùng màu đen cho các đường nét quan trọng.

8. Luyện Tập Và Nâng Cao Kỹ Năng

1. Thực hành đọc hàng ngày: Mỗi ngày dành ít nhất 30 phút đọc một bản vẽ mới.
2. Tham gia khóa học: Các khóa CAD, GD&T, BIM trên Coursera, Udemy, hoặc các trung tâm đào tạo nội địa.
3. Sử dụng phần mềm mô phỏng: Tạo mô hình 3D từ bản vẽ 2D, kiểm tra tính khả thi.
4. Thảo luận nhóm: Đánh giá bản vẽ cùng đồng nghiệp, chia sẻ kiến thức.
5. Kiểm tra thực tế: Đối chiếu bản vẽ với mẫu thực tế (sản phẩm đã hoàn thiện) để hiểu mối quan hệ giữa lý thuyết và thực tiễn.

9. Tổng Kết

Việc đọc bản vẽ không chỉ là một kỹ năng kỹ thuật mà còn là một nghệ thuật giao tiếp trong môi trường công nghiệp. Từ việc nắm bắt tiêu đề, ký hiệu, dung sai cho tới việc áp dụng GD&T, BIM, và các công cụ phần mềm hiện đại, mỗi bước đều đóng góp vào việc giảm thiểu sai sót, nâng cao hiệu suất và bảo đảm an toàn.

Những điểm cốt lõi cần ghi nhớ:

• Luôn bắt đầu bằng tiêu đề, tỷ lệ, và phiên bản.
• Đọc legend và bảng chuẩn trước khi tiếp cận các chi tiết.
• Kiểm tra kích thước, dung sai, và bề mặt một cách chi tiết.
• Đối chiếu bản vẽ liên quan để tránh xung đột.
• Sử dụng công cụ phần mềm để hỗ trợ đo lường và mô phỏng.
• Thực hành thường xuyên và không ngại hỏi khi có bất kỳ điểm nào chưa rõ.

Khi bạn nắm vững cách đọc bản vẽ một cách hệ thống, bạn sẽ tự tin hơn trong mọi dự án kỹ thuật, từ việc gia công chi tiết nhỏ nhất cho tới quản lý dự án quy mô lớn. Hãy áp dụng những kiến thức và phương pháp trong bài viết này, luyện tập thường xuyên, và không ngừng cập nhật công nghệ mới – bạn sẽ trở thành một “độc giả bản vẽ” thực thụ, góp phần quan trọng vào sự thành công của mỗi dự án.
