Mở Đầu
Trong lĩnh vực kiến trúc, kỹ thuật, thiết kế nội thất hay thậm chí là giáo dục, việc gấp bản vẽ là một kỹ năng không thể thiếu. Đối với những người mới bắt đầu, việc gấp một bản vẽ sao cho gọn gàng, dễ lưu trữ và vẫn giữ được độ chính xác là một thách thức. Tuy nhiên, với những hướng dẫn chi tiết và thực hành thường xuyên, bạn sẽ nhanh chóng nắm vững quy trình này và áp dụng vào công việc hàng ngày một cách hiệu quả.
Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn toàn diện về cách gấp bản vẽ, bao gồm:
- Kiến thức cơ bản về bản vẽ và nguyên tắc gấp.
- Dụng cụ cần thiết để thực hiện gấp bản vẽ chuyên nghiệp.
- Các bước thực hiện chi tiết, từ chuẩn bị đến hoàn thiện.
- Mẹo và thủ thuật giúp bạn gấp nhanh, gọn và không làm hỏng bản vẽ.
- Các kiểu gấp phổ biến trong các ngành nghề khác nhau.
- Lưu trữ và bảo quản bản vẽ đã gấp.
- Câu hỏi thường gặp và cách giải quyết các vấn đề thường gặp.
Hãy cùng bắt đầu hành trình trở thành bậc thầy trong việc gấp bản vẽ nhé!
1. Kiến Thức Cơ Bản Về Bản Vẽ Và Nguyên Tắc Gấp
1.1. Định Nghĩa Bản Vẽ
Bản vẽ là một tài liệu đồ họa, thường được tạo ra trên giấy, bản in hoặc máy tính, nhằm mô tả chi tiết các yếu tố kỹ thuật, kiến trúc, cơ khí, điện tử, hoặc thiết kế nội thất. Bản vẽ có thể bao gồm:
- Bản vẽ kiến trúc (floor plan, mặt đứng, mặt cắt).
- Bản vẽ cơ khí (bản vẽ chi tiết, lắp ráp).
- Bản vẽ điện (sơ đồ mạch, bố trí thiết bị).
- Bản vẽ nội thất (bố trí nội thất, phối màu).
1.2. Tầm Quan Trọng Của Việc Gấp Bản Vẽ
- Tiết kiệm không gian: Gấp gọn bản vẽ giúp lưu trữ trong tủ hồ sơ, ngăn kéo hoặc hộp tài liệu mà không chiếm quá nhiều diện tích.
- Bảo quản tốt hơn: Khi gập đúng cách, bản vẽ ít bị gập nếp, rách hoặc bám bụi.
- Dễ dàng vận chuyển: Gấp gọn giúp bạn mang theo bản vẽ khi gặp khách hàng hoặc khi tham gia công trình thực tế.
- Tăng tính chuyên nghiệp: Một bản vẽ được gấp gọn, sạch sẽ tạo ấn tượng tốt với đối tác, khách hàng và đồng nghiệp.
1.3. Nguyên Tắc Cơ Bản Khi Gấp Bản Vẽ
Có thể bạn quan tâm: Cách Giúp Vẽ Đẹp: Bí Quyết, Kỹ Thuật Và Thói Quen Để Nâng Cao Năng Lực Sáng Tạo
- Đảm bảo độ chính xác: Không để các chi tiết quan trọng bị che khuất hoặc biến dạng.
- Giữ nguyên tỉ lệ: Khi gập, tỉ lệ các phần trên bản vẽ không bị thay đổi.
- Tránh tạo nếp gấp sâu: Nếp gấp sâu có thể làm hỏng giấy và làm mất tính thẩm mỹ.
- Gập theo hướng hợp lý: Thường gập dọc và ngang, tùy vào kích thước và mục đích sử dụng.
- Sử dụng dụng cụ hỗ trợ: Dùng thước kẻ, bàn là hoặc dụng cụ gấp chuyên dụng để tạo đường gấp chính xác.
2. Dụng Cụ Cần Thiết Để Gấp Bản Vẽ
| Dụng Cụ | Mô Tả | Cách Sử Dụng |
|---|---|---|
| Bàn là gấp (folding board) | Bàn phẳng, thường có bề mặt nhám để tạo đường gấp chính xác. | Đặt bản vẽ lên bàn, dùng thước kẻ để kẻ đường gấp, sau đó dùng bàn là để gập. |
| Thước kẻ kim loại | Thước dài, bền, giúp kẻ đường thẳng chính xác. | Đặt thước lên bản vẽ, vẽ đường gấp bằng bút chì hoặc bút mực nhẹ. |
| Bút chì (HB hoặc 2B) | Dùng để kẻ đường gấp tạm thời, dễ tẩy. | Vẽ các đường gấp nhẹ, không làm hỏng bề mặt giấy. |
| Bút mực (fine liner 0.1mm) | Dùng khi muốn đường gấp cố định hơn, không tẩy. | Thường dùng cho bản vẽ đã hoàn thiện, không muốn thay đổi. |
| Kẹp giấy (paper clamp) | Giữ bản vẽ cố định khi gấp. | Đặt kẹp ở các góc để tránh dịch chuyển. |
| Dao cắt giấy (utility knife) | Dùng để cắt bỏ các phần thừa nếu cần. | Cẩn thận, dùng thước kèm để đo độ dài cắt. |
| Bộ gấp chuyên dụng (folding jig) | Dụng cụ giúp tạo các nếp gấp đồng đều, thường dùng cho bản vẽ lớn. | Đặt bản vẽ vào jig, áp lực đều để gập. |
| Bao lưu trữ (portfolio) | Đựng bản vẽ đã gấp, bảo vệ khỏi bụi và ẩm. | Đặt bản vẽ gấp trong bao, đóng kín. |
Lưu ý: Khi làm việc với bản vẽ kỹ thuật, luôn chọn dụng cụ có chất lượng cao để tránh gây hỏng giấy và mất độ chính xác.
3. Các Bước Thực Hiện Chi Tiết
3.1. Bước 1: Chuẩn Bị Bản Vẽ
- Kiểm tra bản vẽ: Đảm bảo không có lỗi in, rách, hoặc bẩn.
- Xác định kích thước: Đo kích thước thực tế của bản vẽ (ví dụ: A0, A1, A2, A3, A4).
- Làm sạch bề mặt: Dùng khăn mềm hoặc bông gòn để lau bụi, tránh làm vết bẩn khi gấp.
3.2. Bước 2: Xác Định Điểm Gấp
- Gấp dọc (vertical fold): Thường dùng khi muốn chia bản vẽ thành các phần chiều dài bằng nhau.
- Gấp ngang (horizontal fold): Dùng để chia chiều rộng.
- Gấp chéo (diagonal fold): Ít phổ biến, thường dùng cho bản vẽ có nội dung đặc biệt.
- Gấp theo vòng (rolling fold): Dùng cho bản vẽ cuộn dài, như bản vẽ kỹ thuật lớn.
Mẹo: Trước khi gấp, hãy vẽ các đường gấp nhẹ bằng bút chì hoặc dùng thước kẻ để tạo đường chỉ dẫn.
3.3. Bước 3: Tạo Đường Gấp
Có thể bạn quan tâm: Cách Dựng Hình Vẽ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- Dùng thước kẻ: Đặt thước dọc hoặc ngang tùy theo hướng gấp.
- Kẻ đường gấp: Dùng bút chì nhẹ, không cần quá sâu.
- Kiểm tra độ thẳng: Đảm bảo đường gấp thẳng và song song với cạnh bản vẽ.
3.4. Bước 4: Thực Hiện Gấp
- Đặt bản vẽ lên bàn là: Đảm bảo bề mặt sạch, không có bụi.
- Căn chỉnh giấy: Đặt giấy sao cho đường gấp nằm chính giữa hoặc tại vị trí mong muốn.
- Áp lực nhẹ: Dùng ngón tay hoặc bàn là để tạo nếp gấp ban đầu.
- Sử dụng bàn là gấp: Lướt bàn là dọc theo đường gấp, áp lực đều, tạo nếp gấp sắc nét.
- Kiểm tra lại: Đảm bảo nếp gấp thẳng, không có phần giấy bị lệch.
3.5. Bước 5: Hoàn Thiện
- Làm phẳng nếp gấp: Dùng bàn là nhẹ nhàng để làm phẳng lại.
- Kiểm tra lại nội dung: Đảm bảo các chi tiết quan trọng không bị che khuất.
- Đánh dấu (nếu cần): Dùng bút mực để vẽ lại các đường gấp nếu cần lưu trữ lâu dài.
3.6. Bước 6: Lưu Trữ
- Đặt vào bao lưu trữ: Chọn bao có kích thước phù hợp, không quá chặt.
- Ghi chú: Viết thông tin bản vẽ (tên dự án, ngày, người thiết kế) trên bao.
- Bảo quản nơi khô ráo: Tránh ẩm ướt, nhiệt độ cao.
4. Mẹo Và Thủ Thuật Gấp Nhanh, Gọn Và An Toàn
| Thủ Thuật | Mô Tả | Lợi Ích |
|---|---|---|
| Gấp “Z” (Z-fold) | Gấp theo dạng chữ Z, thường dùng cho bản vẽ A3 trở lên. | Giảm độ dày, dễ mở ra xem toàn bộ nội dung. |
| Gấp “Accordion” (gấp nẹp) | Gấp liên tục theo dạng nẹp, giống như cuốn sổ. | Tối ưu không gian, phù hợp với bản vẽ dài. |
| Sử dụng “folding jig” | Đặt bản vẽ vào khung jig để gấp đồng đều. | Đảm bảo độ chính xác, giảm lỗi gấp. |
| Thêm lớp bìa bảo vệ | Đặt một tờ bìa mỏng giữa các lớp giấy. | Bảo vệ bản vẽ tránh bị cọ xát. |
| Gấp bằng tay trước, rồi dùng bàn là | Tạo nếp gấp sơ bằng tay, sau đó dùng bàn là để làm sắc nét. | Giảm công sức và tăng độ chính xác. |
| Sử dụng “dry-erase marker” để đánh dấu | Dùng bút dạ tẩy để kẻ đường gấp, dễ tẩy sau khi gập. | Không để lại dấu vết trên bản vẽ. |
| Gập ở góc 45° | Khi cần gấp một phần bản vẽ để hiển thị phần khác. | Thích hợp cho bản vẽ có chú giải ở góc. |

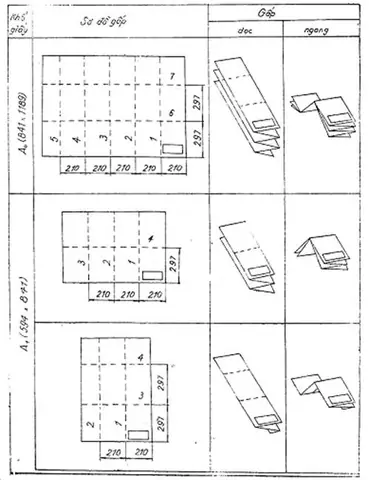

4.1. Cách Gấp Nhanh Cho Bản Vẽ A0
- Đánh dấu 4 đường gấp: Hai dọc, hai ngang, chia thành 4 phần bằng nhau.
- Gấp dọc trước, sau đó gấp ngang: Đảm bảo mỗi phần trở thành A2.
- Sử dụng bàn là: Đảm bảo nếp gấp sắc nét, tránh nếp gấp sâu.
4.2. Gấp Bản Vẽ Cơ Khí Chi Tiết
Có thể bạn quan tâm: Cách Dùng Dao Vẽ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- Giữ nguyên tỷ lệ: Đối với bản vẽ chi tiết, thường gấp thành A4 để tiện mang theo.
- Không gấp qua các đường cắt: Tránh làm mất thông tin quan trọng như kích thước, góc độ.
4.3. Gấp Bản Vẽ Kiến Trúc Lớn
- Sử dụng “folding jig”: Đặc biệt quan trọng với bản vẽ A0 hoặc A1.
- Gấp theo chuỗi Z: Giúp mở ra nhanh khi muốn xem toàn bộ mặt bằng.
5. Các Kiểu Gấp Phổ Biến Trong Các Ngành Nghề
5.1. Kiến Trúc
- Z-Fold (Gấp chữ Z): Thích hợp cho floor plan lớn, dễ mở ra để xem toàn bộ khu vực.
- Accordion Fold (Gấp nẹp): Dùng cho các bản vẽ mặt đứng và mặt cắt liên tiếp.
- Half-Fold (Gấp một nửa): Đối với bản vẽ A1, gấp thành A2 để bảo quản trong tủ.
5.2. Cơ Khí
- Half-Fold + Tri-Fold: Gấp thành ba phần, phù hợp cho bản vẽ chi tiết máy móc.
- Roll Fold (Cuộn): Đối với bản vẽ dài, như bản vẽ dây chuyền sản xuất.
5.3. Điện Tử
- Fold-and-Insert: Gấp một nửa, chèn vào bìa hồ sơ, bảo quản các sơ đồ mạch.
- Layered Fold: Gấp các lớp mạch riêng biệt để tránh chồng lấn.
5.4. Nội Thất
- Pocket Fold: Gấp vào một “pocket” (túi) để bảo vệ bản vẽ nội thất.
- Slide Fold: Gấp để tạo “slide” khi trình bày khách hàng.
6. Lưu Trữ Và Bảo Quản Bản Vẽ Đã Gấp
Có thể bạn quan tâm: Cách Dùng Bản Vẽ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
6.1. Chọn Bao Lưu Trữ Phù Hợp
- Portfolio nhựa trong suốt: Bảo vệ khỏi bụi, dễ xem nội dung bên trong.
- Hộp giấy cứng: Thích hợp cho lưu trữ lâu dài, bảo vệ khỏi ánh sáng mặt trời.
- Túi vải không thấm nước: Dùng trong môi trường ẩm ướt hoặc ngoài trời.
6.2. Điều Kiện Bảo Quản
| Yếu Tố | Mô Tả | Hướng Dẫn |
|---|---|---|
| Nhiệt độ | 20-25°C là lý tưởng | Tránh để trong phòng máy lạnh quá lạnh hoặc nơi nắng nóng. |
| Độ ẩm | 40-60% | Sử dụng bình hút ẩm trong tủ lưu trữ. |
| Ánh sáng | Tránh ánh sáng trực tiếp | Đặt trong tủ kín hoặc dùng bao bì không trong suốt. |
| Khói thuốc | Không để gần khu vực hút thuốc | Tránh làm ố màu bản vẽ. |
| Côn trùng | Kiểm tra thường xuyên | Sử dụng thuốc diệt côn trùng trong tủ lưu trữ. |
6.3. Kiểm Tra Định Kỳ
- Hàng tháng: Kiểm tra độ cong, nứt, ẩm ướt.
- Hàng năm: Thay bao lưu trữ nếu bị rách hoặc mòn.
7. Câu Hỏi Thường Gặp (FAQ)
Q1: Có nên gấp bản vẽ bằng máy in laser không?
A: Có, nhưng cần chú ý không để nhiệt độ máy in làm giấy cong trước khi gấp. Đợi giấy nguội và khô hoàn toàn.
Q2: Làm sao để gấp bản vẽ không để lại nếp gấp sâu?
A: Dùng bàn là nhẹ nhàng, không áp lực quá mạnh. Nếu giấy quá dày, hãy gấp lần đầu bằng tay nhẹ, sau đó dùng bàn là.
Q3: Khi gấp bản vẽ có nên dùng bút mực để kẻ đường gấp?
A: Đối với bản vẽ cần lưu trữ lâu dài, nên dùng bút mực để đường gấp không bị mờ. Tuy nhiên, nếu muốn có thể tẩy lại, dùng bút chì là tốt hơn.
Q4: Tôi có thể gấp bản vẽ đã in trên giấy nhám (rough paper) không?
A: Có thể, nhưng cần dùng lực nhẹ hơn và tránh gấp quá nhiều lần để không làm hỏng bề mặt.
Q5: Bao lâu thì nên thay bao lưu trữ?
A: Khoảng 2-3 năm, hoặc khi bao đã có dấu hiệu mòn, rách hoặc bị ẩm.
8. Tổng Kết
Việc gấp bản vẽ không chỉ là một kỹ năng kỹ thuật mà còn là nghệ thuật của sự tỉ mỉ và chuyên nghiệp. Khi nắm vững các nguyên tắc cơ bản, sở hữu dụng cụ phù hợp và áp dụng những mẹo, thủ thuật đã được chia sẻ, bạn sẽ:
- Tiết kiệm không gian lưu trữ.
- Bảo quản bản vẽ lâu dài mà không lo hư hỏng.
- Tạo ấn tượng chuyên nghiệp với khách hàng và đồng nghiệp.
- Nâng cao hiệu suất công việc, giảm thời gian tìm kiếm và vận chuyển bản vẽ.
Hãy thực hành thường xuyên, điều chỉnh quy trình phù hợp với loại bản vẽ và môi trường làm việc của bạn. Khi đã thành thạo, bạn sẽ nhận ra rằng việc gấp bản vẽ không còn là một công việc nặng nề mà trở thành một phần quan trọng, hỗ trợ đắc lực cho mọi dự án kỹ thuật và thiết kế.
Chúc bạn thành công và luôn có những bản vẽ gọn gàng, sạch sẽ!
