Cách In Bản Vẽ Cad: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Giới thiệu chung về việc in bản vẽ CAD

Bản vẽ CAD (Computer‑Aided Design) là công cụ quan trọng trong các ngành kiến trúc, cơ khí, điện tử và xây dựng. Khi một dự án đã được thiết kế trên phần mềm CAD, việc in ra bản vẽ để trình bày, thảo luận hoặc lưu trữ là một bước không thể thiếu. Tuy nhiên, in bản vẽ CAD không chỉ đơn giản là “nhấn nút in”. Đòi hỏi người dùng phải hiểu rõ các thiết lập kích thước, tỷ lệ, định dạng file, chất lượng in và các yếu tố kỹ thuật khác để bản in đạt được độ chính xác và chất lượng mong muốn.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn toàn diện, chi tiết từ lựa chọn phần mềm, chuẩn bị file, cài đặt máy in, thiết lập bản in cho tới các lưu ý quan trọng khi in bản vẽ CAD. Dù bạn là người mới bắt đầu hay đã có kinh nghiệm, hy vọng nội dung dưới đây sẽ giúp bạn tối ưu hoá quy trình in và giảm thiểu lỗi phát sinh.

2. Chuẩn bị bản vẽ CAD trước khi in

2.1. Kiểm tra và dọn dẹp bản vẽ

• Xóa các layer không cần thiết: Các layer ẩn, không sử dụng hay chứa thông tin tạm thời sẽ làm file nặng và gây rối khi thiết lập bản in.
• Kiểm tra độ chính xác: Đảm bảo các đối tượng (đường, vòng tròn, hình hộp…) có độ chính xác phù hợp với yêu cầu kỹ thuật (ví dụ: 0.01 mm cho bản vẽ máy móc).
• Kiểm tra các annotation: Các chú thích, kích thước, ghi chú phải được đặt đúng layer, đúng kiểu chữ và không bị trùng lặp.

2.2. Đặt tỷ lệ (Scale) cho bản vẽ

Có thể bạn quan tâm: Vẽ Hoa Tulip Cách Điệu: Nghệ Thuật Từ Những Đường Nét Đơn Giản Đến Sự Sáng Tạo Độc Đáo

• Tỷ lệ bản vẽ là yếu tố quyết định việc bản in sẽ hiển thị đúng kích thước thực tế.
• Trong AutoCAD, sử dụng lệnh SCALE hoặc thiết lập tỷ lệ trong Layout → Page Setup Manager → Plot Scale.
• Ví dụ: Đối với bản vẽ kiến trúc 1:100, thiết lập Plot Scale = 1:100 (1 unit trên giấy = 100 unit thực tế).

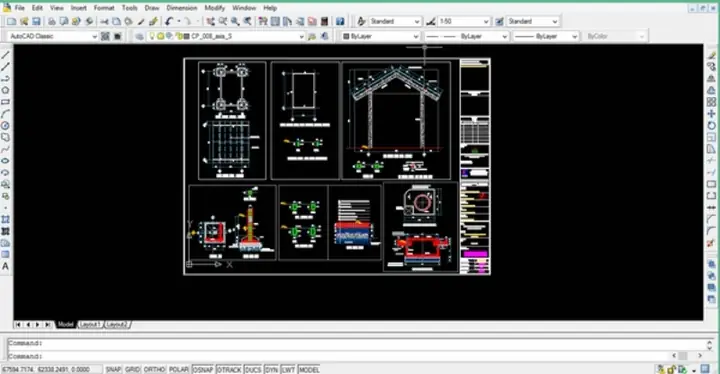

2.3. Chọn Layout (Viewport) phù hợp

• Model Space: Thường dùng để vẽ chi tiết, không nên in trực tiếp từ đây vì sẽ mất tỷ lệ.

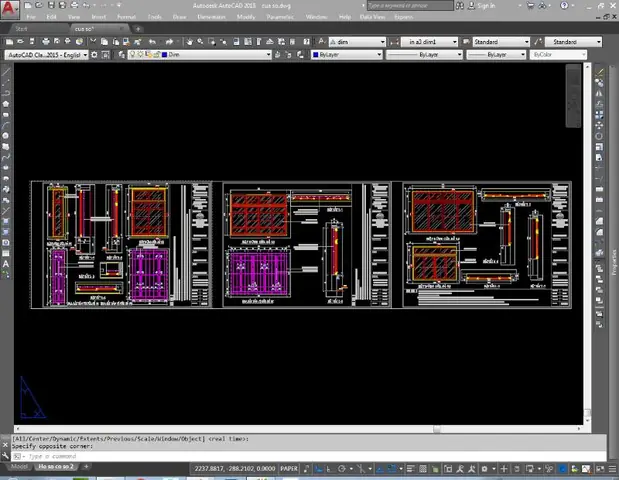

• Paper Space (Layout): Tạo các viewport để hiển thị phần mô hình với tỷ lệ mong muốn.
• Mỗi layout có thể có nhiều viewport, cho phép in nhiều phần của mô hình trên cùng một tờ giấy.

2.4. Định dạng file và chuẩn xuất bản

• DWG: Định dạng gốc, phổ biến nhất, hỗ trợ đầy đủ các tính năng CAD.
• DXF: Dùng khi cần chuyển sang phần mềm khác hoặc in từ máy in không hỗ trợ DWG.
• PDF: Định dạng chuẩn để chia sẻ và in, không phụ thuộc vào phần mềm CAD.
• DGN (MicroStation) nếu làm việc trong môi trường đa phần mềm.

3. Lựa chọn máy in và vật liệu in

3.1. Loại máy in

Loại máy in	Ưu điểm	Nhược điểm	Ứng dụng thường
Máy in laser (đen‑trắng)	Tốc độ cao, chi phí vận hành thấp	Không in màu, độ phân giải giới hạn	Bản vẽ kỹ thuật, bản vẽ kiến trúc
Máy in laser màu	In màu, độ phân giải tốt	Chi phí đầu tư và mực cao	Bản vẽ kiến trúc, bản vẽ trình bày
Máy in phun (inkjet)	In màu chất lượng cao, độ phân giải rất cao	Tốc độ chậm, mực dễ phai	Bản vẽ trình bày, mẫu mẫu, bản in mẫu
Plotter (cutter)	In kích thước lớn (A0, A1…)	Chi phí cao, tốc độ chậm	Bản vẽ quy mô lớn, bản vẽ kiến trúc, bản đồ

3.2. Loại giấy và chất lượng

• Giấy CAD (CAD paper): Thường là giấy tròn 80‑120 g/m², độ trắng cao, phù hợp cho in kỹ thuật.
• Giấy tráng (coated paper): Độ mịn cao, thích hợp cho in màu và bản vẽ trình bày.
• Giấy khổ lớn (A0, A1, A2): Đối với các bản vẽ quy mô lớn, cần sử dụng giấy có độ bền tốt và không bị cuộn.
• Giấy dày (120‑200 g/m²): Khi cần bản in chịu lực, lưu trữ lâu dài.

3.3. Kiểm tra cấu hình máy in

Có thể bạn quan tâm: Cách Vẽ Đẹp Đơn Giản: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

• Độ phân giải (DPI): Đối với bản vẽ kỹ thuật, 300 dpi thường đủ. Đối với bản vẽ màu, 600 dpi hoặc cao hơn sẽ cho chất lượng tốt hơn.
• Kích thước giấy hỗ trợ: Đảm bảo máy in có thể in các khổ giấy bạn dự định (A0, A1, A2, A3, A4).
• Kết nối: USB, Ethernet, Wi‑Fi – tùy thuộc vào môi trường làm việc.

4. Thiết lập bản in trong AutoCAD (hoặc phần mềm CAD tương tự)

4.1. Mở Page Setup Manager

1. Vào tab Layout → Page Setup Manager.
2. Chọn layout muốn in (ví dụ: Layout1) → Modify.

4.2. Chọn máy in (Printer/Plotter)

• Danh sách Printer/Plotter hiển thị các máy in đã cài đặt.
• Chọn máy in phù hợp (ví dụ: HP LaserJet 4000 hoặc Plotter HP DesignJet A1).
• Nếu in sang PDF, chọn DWG To PDF.pc3 hoặc Adobe PDF.

4.3. Đặt khổ giấy (Paper Size)

• Chọn khổ giấy tương ứng: ISO A0, ISO A1, ISO A2, ISO A3, ISO A4…
• Lưu ý: Một số máy in có tên khổ giấy khác (ví dụ: A0 (841 mm × 1189 mm)).

4.4. Thiết lập Plot Area

• Display: In toàn bộ layout hiển thị trên màn hình.
• Extents: In toàn bộ các đối tượng trong model space.
• Window: Chọn một vùng cụ thể bằng cách kéo chuột.
• Limits: In dựa trên giới hạn giấy đã thiết lập.

4.5. Thiết lập Plot Scale

Có thể bạn quan tâm: Cách Vẽ Ô Trong Word: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Chọn Custom Scale và nhập tỷ lệ (ví dụ: 1:100).
• Kiểm tra hộp Fit to Paper nếu muốn tự động điều chỉnh tỷ lệ sao cho vừa khổ giấy (cẩn thận, có thể làm mất tỷ lệ thực tế).

4.6. Kiểm tra Plot Style Table (CTB/STB)

• CTB (Color‑dependent): Áp dụng độ đậm (lineweight) dựa trên màu.
• STB (Named plot style): Áp dụng độ đậm dựa trên tên style.
• Chọn file monochrome.ctb cho bản in đen‑trắng hoặc acad.ctb cho bản in màu.
• Nếu cần in màu, tạo hoặc chỉnh sửa file .ctb để xác định màu sắc và độ đậm cho từng lớp.

4.7. Cài đặt Lineweight và Line type

• Trong Plot Style Table, có thể chỉnh độ dày (lineweight) cho từng màu hoặc từng style.
• Đảm bảo các lineweight quan trọng (đường biên, kích thước) có độ dày đủ để in rõ ràng.
• Kiểm tra line type scale để các nét đứt, chấm chấm hiển thị đúng trên bản in.

4.8. Kiểm tra Preview

• Nhấn Preview để xem trước kết quả.
• Kiểm tra các chi tiết:
• Các annotation có bị cắt không?
• Các lineweight có đủ đậm?
• Văn bản có hiển thị đúng không?
• Nếu có vấn đề, quay lại Page Setup và điều chỉnh cho phù hợp.

4.9. Lưu cấu hình

• Nhấn OK để lưu lại Page Setup.
• Khi cần in lại, chỉ cần chọn layout và Plot → OK mà không cần thiết lập lại.

5. Các bước in bản vẽ CAD thực tế

Có thể bạn quan tâm: Cách Vẽ Áo Sơ Mi Chuẩn Điệu: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

1. Mở bản vẽ và chuyển sang layout cần in.
2. Kiểm tra lại viewport: Đảm bảo tỷ lệ, hướng và vị trí viewport đúng.
3. Chọn File → Plot (hoặc nhấn Ctrl+P).
4. Chọn Page Setup đã lưu (ví dụ: MyPlot_A1).
5. Kiểm tra lại Plot Area, Scale, Plot Style trong cửa sổ Plot.
6. Nhấn Preview một lần nữa để chắc chắn.
7. Nhấn OK → Print.
8. Kiểm tra bản in: Đo kích thước thực tế bằng thước kẻ để xác nhận tỷ lệ.
9. Lưu bản PDF (nếu cần) bằng cách chọn DWG To PDF.pc3 và lưu file.

6. In bản vẽ CAD bằng phần mềm bên thứ ba (PDF, Illustrator, CorelDRAW)

6.1. Xuất file PDF

• AutoCAD: Export → PDF hoặc Plot → DWG To PDF.pc3.
• Thiết lập PDF Options:
• Vector vs Raster: Chọn Vector để giữ độ chính xác đường nét.
• Resolution: 300 dpi cho bản vẽ kỹ thuật, 600 dpi cho bản vẽ màu.
• TrueType text: Bật để văn bản được hiển thị đúng phông chữ.

6.2. Mở PDF trong Adobe Illustrator

• Illustrator cho phép chỉnh sửa lineweight, màu sắc, thêm logo hoặc chú thích.
• Sau khi chỉnh sửa, sử dụng File → Print → chọn máy in hoặc File → Save As → EPS để in từ máy in chuyên dụng.

6.3. Sử dụng CorelDRAW

• CorelDRAW hỗ trợ import file DWG/DXF trực tiếp.
• Khi import, kiểm tra Import Settings:
• Scale: Đặt 1:1 để giữ tỷ lệ.
• Layers: Giữ nguyên layer để dễ chỉnh sửa.

6.4. Lưu ý khi chuyển đổi file

• Font: Đảm bảo font được nhúng trong PDF hoặc chuyển sang Outline để tránh lỗi khi in.
• Lineweight: Một số phần mềm có thể thay đổi lineweight khi import, cần kiểm tra lại.

7. Các lỗi thường gặp khi in bản vẽ CAD và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Bản in bị lệch, không căn giữa	Viewport không đặt đúng vị trí, hoặc Plot Scale sai	Đặt lại viewport, kiểm tra Plot Scale, sử dụng “Center the plot” trong Page Setup
Các đường nét mờ, không rõ	Lineweight quá mỏng, độ phân giải máy in thấp	Tăng lineweight trong Plot Style, tăng DPI máy in lên 600 dpi
Văn bản bị cắt hoặc không hiển thị	Text height quá nhỏ, hoặc không nằm trong Plot Area	Tăng kích thước văn bản, mở rộng Plot Area, hoặc bật “Plot text as geometry”
Màu sắc không đúng (in đen‑trắng khi muốn màu)	Chọn sai CTB/STB, hoặc máy in không hỗ trợ màu	Chọn plot style màu, hoặc sử dụng máy in laser màu/plotter
Bản in quá dày, tốn mực	Lineweight quá dày, sử dụng plot style “monochrome” với lineweight cao	Điều chỉnh lineweight, dùng plot style “thin” cho bản in kỹ thuật
Kích thước thực tế không đúng	Tỷ lệ (scale) không khớp, hoặc giấy không chuẩn	Kiểm tra Plot Scale, đo lại trên giấy, sử dụng “Fit to Paper” cẩn thận
File DWG quá lớn, in chậm	Nhiều đối tượng ẩn, block không cần thiết	Dọn dẹp file: xóa block không dùng, giảm độ chi tiết không cần thiết, sử dụng PURGE và OVERKILL

8. Những mẹo tối ưu hóa quy trình in bản vẽ CAD

1. Sử dụng Template (Mẫu) chuẩn: Tạo một file template (.dwt) đã có sẵn Page Setup, CTB, khổ giấy và layer chuẩn. Mỗi dự án mới chỉ cần mở template và bắt đầu vẽ.
2. Batch Plot (In hàng loạt): Khi cần in nhiều layout, sử dụng lệnh PUBLISH trong AutoCAD để tạo file PDF chứa tất cả layout. Điều này giảm thời gian chuyển đổi và in lặp lại.
3. Lưu Plot Style Table tùy chỉnh: Tạo các file .ctb cho từng loại bản in (kỹ thuật, màu, trình bày) và lưu trong thư mục chung. Khi chuyển dự án, chỉ cần chọn style phù hợp.
4. Kiểm tra trên máy ảo: Trước khi in bản lớn, xuất PDF và mở trên máy tính khác để kiểm tra, tránh lỗi do cấu hình máy in cục bộ.
5. Sử dụng Calibration Sheet: In một tờ giấy chuẩn (có thước đo) để kiểm tra độ chính xác máy in. Nếu sai lệch, thực hiện calibrate lại máy.
6. Giữ bản PDF làm bản sao lưu: Khi đã in thành công, lưu bản PDF để sử dụng lại trong tương lai, tránh phải mở lại file DWG gốc.
7. Quản lý phiên bản file: Đánh số phiên bản (v1, v2…) và ghi chú trong file để tránh in bản lỗi cũ.

9. Quy trình in bản vẽ CAD chuẩn cho doanh nghiệp

1. Tiếp nhận yêu cầu: Xác định khổ giấy, tỷ lệ, màu sắc, số lượng bản in.
2. Chuẩn bị file: Dọn dẹp, kiểm tra layer, thiết lập layout.
3. Tạo Plot Style: Đặt lineweight, màu sắc, độ đậm phù hợp.
4. Kiểm tra preview: Đảm bảo mọi chi tiết hiển thị đúng.
5. In mẫu thử: In một bản mẫu (thường là A3) để kiểm tra độ chính xác.
6. Xác nhận với khách hàng: Gửi bản PDF hoặc bản in mẫu để khách hàng phê duyệt.
7. In hàng loạt: Sử dụng PUBLISH hoặc Batch Plot cho toàn bộ bản vẽ.
8. Kiểm tra chất lượng: Đo kích thước, kiểm tra màu sắc, độ nét.
9. Lưu trữ: Lưu bản PDF, bản DWG đã in và bản in thực tế vào hệ thống quản lý tài liệu.
10. Bảo trì máy in: Thực hiện bảo dưỡng định kỳ (vệ sinh roller, thay cartridge, calibrate).

10. Kết luận

In bản vẽ CAD là một quy trình đòi hỏi sự tỉ mỉ và hiểu biết về cả phần mềm CAD lẫn thiết bị in. Từ việc chuẩn bị file, thiết lập layout, chọn máy in, cấu hình plot style cho đến việc kiểm tra bản in cuối cùng, mỗi bước đều có ảnh hưởng lớn tới độ chính xác và chất lượng của bản in. Bằng cách áp dụng các hướng dẫn chi tiết trong bài viết này, bạn sẽ:

• Đảm bảo bản in đúng tỷ lệ, không bị lệch.
• Giảm thiểu lỗi như văn bản bị cắt, đường nét mờ.
• Tối ưu chi phí in bằng cách sử dụng đúng lineweight và plot style.
• Nâng cao hiệu suất làm việc nhờ vào các công cụ batch plot và template chuẩn.

Hy vọng rằng với kiến thức và các mẹo thực tiễn được chia sẻ, bạn sẽ tự tin hơn trong việc in các bản vẽ CAD, đáp ứng đầy đủ yêu cầu kỹ thuật và thẩm mỹ của dự án. Nếu còn thắc mắc hoặc gặp khó khăn trong quá trình thực hiện, đừng ngần ngại tìm kiếm sự hỗ trợ từ cộng đồng CAD, nhà cung cấp máy in hoặc chuyên gia thiết kế để có được giải pháp tối ưu nhất.

Chúc bạn thành công trong mọi dự án và luôn có những bản vẽ CAD in chất lượng cao!
