Cách In Bản Vẽ Cad 7: Hướng Dẫn Chi Tiết Từ A Đến Z

Lời mở đầu

Trong môi trường thiết kế kỹ thuật, kiến trúc, cơ khí, và xây dựng, AutoCAD (thường được gọi tắt là CAD) luôn là công cụ không thể thiếu. Tuy nhiên, một trong những công đoạn quan trọng nhưng lại thường bị bỏ qua hoặc thực hiện không đúng cách là in bản vẽ CAD. Việc in bản vẽ không chỉ đơn thuần là đưa hình ảnh ra giấy mà còn liên quan tới việc truyền đạt thông tin, đảm bảo độ chính xác, và đáp ứng các tiêu chuẩn kỹ thuật. Bài viết này sẽ tập trung vào cách in bản vẽ CAD 7, tức là cách in bản vẽ sử dụng phiên bản AutoCAD 2027 (hoặc các phiên bản gần nhất) và các lưu ý quan trọng để bạn có thể tạo ra những bản in chất lượng cao, đáp ứng mọi yêu cầu của dự án.

Lưu ý: Bài viết được chia thành các phần chi tiết, từ chuẩn bị môi trường, cấu hình máy in, thiết lập bản vẽ, tới các mẹo tối ưu hoá quy trình in. Đọc hết sẽ giúp bạn tiết kiệm thời gian, giảm sai sót và nâng cao hiệu quả công việc.

1. Kiến thức nền tảng trước khi in bản vẽ CAD

1.1. Hiểu rõ về định dạng file CAD

• DWG: Định dạng gốc của AutoCAD, chứa toàn bộ thông tin về đối tượng, lớp (layer), kiểu đường, và dữ liệu tham chiếu.

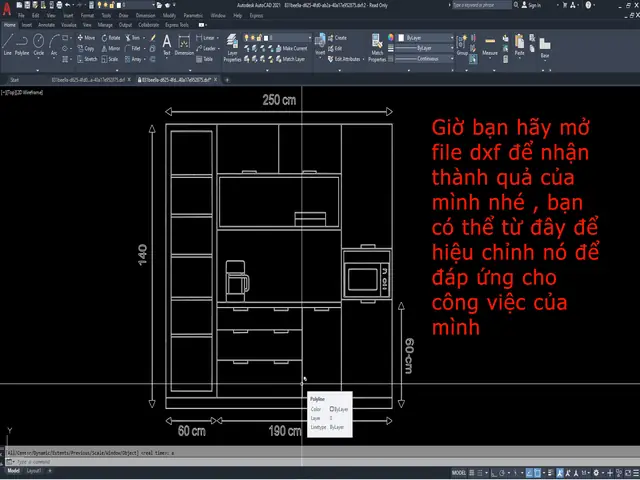

• DXF: Định dạng trao đổi dữ liệu, giúp giao tiếp giữa các phần mềm CAD khác nhau.
• DWF / DWFx: Định dạng nhẹ, dùng để xem và chia sẻ bản vẽ mà không cần AutoCAD.

1.2. Các yếu tố quyết định chất lượng bản in

Yếu tố	Ảnh hưởng	Cách tối ưu
Độ phân giải (DPI)	Độ nét của hình ảnh, độ mịn chữ	Chọn 300-600 DPI tùy vào kích thước bản in
Kích thước giấy	Đảm bảo bản vẽ không bị cắt	Đặt đúng kích thước khổ giấy trong Layout
Lớp (Layer)	Kiểm soát những gì được in	Bật/Tắt layer, thiết lập màu và độ dày line
Tỷ lệ bản vẽ (Scale)	Độ chính xác kích thước thực tế	Đặt tỷ lệ phù hợp trong Viewport
Font chữ	Độ rõ ràng, tránh lỗi hiển thị	Sử dụng font chuẩn, embed font khi xuất PDF

1.3. Các loại máy in thường dùng

• Máy in laser: Thích hợp cho bản in nhanh, số lượng lớn, chất lượng trung bình.
• Máy in plotter (large format): Dùng cho bản vẽ kỹ thuật lớn, độ phân giải cao, hỗ trợ khổ giấy A0, A1…
• Máy in đa chức năng (MFP): Kết hợp scan, copy, in, phù hợp cho văn phòng.

2. Chuẩn bị môi trường làm việc

Có thể bạn quan tâm: Cách Học Vẽ Móng Tay Chuyên Nghiệp: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

2.1. Cập nhật phiên bản AutoCAD

• Đảm bảo bạn đang sử dụng AutoCAD 2027 (hoặc mới hơn) để tận dụng các tính năng in mới nhất như PDF/X và Plot Styles cải tiến.
• Kiểm tra Updates > Check for Updates để cập nhật bản vá mới nhất, tránh lỗi in.

2.2. Kiểm tra driver máy in

• Tải driver mới nhất từ website của nhà sản xuất máy in (HP, Canon, Epson, Plotter…).
• Cài đặt driver ở chế độ RAW hoặc EMF tùy theo yêu cầu của máy in.
• Kiểm tra Printer Properties > Advanced để thiết lập DPI và chế độ màu (Color vs Monochrome).

2.3. Tối ưu hoá máy tính

• Đảm bảo RAM tối thiểu 8 GB (khuyến nghị 16 GB) để xử lý bản vẽ lớn.
• Đặt Virtual Memory (Pagefile) đủ lớn, tránh treo khi in.
• Tắt các phần mềm không cần thiết để giảm tải CPU/GPU.

3. Cấu hình bản vẽ trong AutoCAD

3.1. Thiết lập Layout (Paper Space)

1. Mở Tab Layout: Nhấp vào Layout1 (hoặc tạo mới).
2. Chọn khổ giấy: Click chuột phải > Page Setup Manager > Modify > Paper Size > chọn khổ (A0, A1, A2, A3, A4…).
3. Đặt hướng giấy: Portrait hoặc Landscape tùy thiết kế.
4. Chọn Plotter: Chọn máy in hoặc DWG To PDF.pc3 nếu muốn xuất PDF trước khi in.

3.2. Thiết lập Plot Style (CTB/STB)

• CTB (Color-dependent Plot Style): Định nghĩa độ dày và màu dựa trên màu của đối tượng.
• STB (Named Plot Style): Định nghĩa dựa trên tên style, linh hoạt hơn khi sử dụng nhiều màu.

Cách tạo CTB mới:
1. Vào Plot Style Manager (Command: PLOTSTYLE).
2. Chọn New, đặt tên (ví dụ: MyPrintStyle.ctb).
3. Đặt Pen Assignments: Đối với mỗi màu, xác định Lineweight, Screen, Color (Monochrome).

Có thể bạn quan tâm: Cách Học Vẽ Của Trr: Hành Trình Từ Người Mới Đến Nghệ Sĩ Chân Chính

3.3. Tạo và chỉnh sửa Viewport

• Insert Viewport: Dùng lệnh MVIEW hoặc Viewport trên Ribbon.
• Đặt tỷ lệ: Click vào viewport > Properties > Standard Scale (1:100, 1:50…).
• Bật/Tắt layer trong viewport: Sử dụng Layer Manager > Viewport Freeze để kiểm soát hiển thị.

3.4. Kiểm tra và tinh chỉnh Text Style

• Command: STYLE.
• Đặt Font (ví dụ: Arial, Tahoma, Simplex), Height (độ cao tiêu chuẩn 2.5 mm cho bản A1).
• Annotative: Bật tính năng Annotative để tự động điều chỉnh kích thước text khi thay đổi tỷ lệ viewport.

4. Quy trình in bản vẽ CAD 7 chi tiết

4.1. Bước 1: Kiểm tra lại bản vẽ

• Layer Check: Đảm bảo các layer không cần in đã được freeze hoặc off.
• Lineweight: Kiểm tra độ dày line (Command: LWEIGHT). Đặt giá trị chuẩn (0.13 mm, 0.18 mm…) cho từng loại đối tượng.
• Dimension Styles: Đảm bảo kích thước hiển thị đúng, không bị trùng lặp.

4.2. Bước 2: Mở hộp thoại Plot

• Command: PLOT hoặc Ctrl+P.
• Chọn Printer/Plotter: Chọn máy in hoặc DWG To PDF.pc3 nếu muốn xuất PDF trước.

4.3. Bước 3: Chọn Paper Size và Plot Area

• Paper Size: Đặt khổ giấy đã cấu hình (A0, A1…).
• Plot Area: Chọn Layout (toàn bộ layout) hoặc Window (chọn vùng cụ thể).
• Plot Scale: Đặt Scale = 1:1 nếu đã thiết lập tỷ lệ trong viewport, hoặc tùy chỉnh.

4.4. Bước 4: Thiết lập Plot Style Table

• Plot Style Table: Chọn MyPrintStyle.ctb (hoặc acad.ctb mặc định).
• Monochrome Plot: Nếu cần bản in đen trắng, chọn Monochrome trong Plot Style.

4.5. Bước 5: Cài đặt chất lượng và DPI

Có thể bạn quan tâm: Cách Học Vẽ Con Bò: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Plot Quality: Chọn High hoặc Maximum.
• Resolution (DPI): Đối với máy in laser thường 300 DPI, đối với plotter 600 DPI.
• Raster Image Quality: Đặt High để tránh hiện tượng pixel hoá.

4.6. Bước 6: Xem trước (Preview) và điều chỉnh

• Nhấn Preview để kiểm tra:
• Đảm bảo không có clipping (cắt mất phần nội dung).
• Kiểm tra lineweight hiển thị đúng.

• Kiểm tra text orientation (đúng chiều, không lộn ngược).

• Nếu có lỗi, quay lại Layout hoặc Viewport để chỉnh sửa.

4.7. Bước 7: In hoặc xuất PDF

• Print: Nhấn OK để gửi lệnh tới máy in.
• Export PDF: Nếu dùng DWG To PDF.pc3, sẽ tạo file PDF; sau đó mở PDF và in bằng phần mềm PDF Reader (Adobe Acrobat, Foxit…).

4.8. Bước 8: Kiểm tra bản in thực tế

• Kiểm tra độ chính xác kích thước bằng thước kẻ.
• Đảm bảo độ sáng/độ tương phản hợp lý, không bị mờ hay quá tối.
• Ghi chú lại bất kỳ lỗi nào để cải thiện lần sau.

5. Các lưu ý quan trọng khi in bản vẽ CAD

5.1. Tránh lỗi “Missing Fonts”

• Khi in PDF, nếu sử dụng font không chuẩn, PDF sẽ hiển thị ký tự lỗi. Giải pháp:
• Dùng TrueType fonts (Arial, Times New Roman) hoặc SHX fonts có trong AutoCAD.
• Khi xuất PDF, bật Embed Fonts trong Plotter Configuration.

5.2. Xử lý hình ảnh raster (Bitmap)

• Khi bản vẽ chứa raster image, cần embed hình ảnh để tránh mất chất lượng.
• Đặt Resolution cao (300 DPI) trong Plot để ảnh không bị mờ.

5.3. Quản lý Plotter Configuration File (.pc3)

Có thể bạn quan tâm: Cách Hóa Ảnh Hình Vẽ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Tạo profile riêng cho từng máy in: File > Plotter Manager > New Plotter Configuration.
• Lưu lại các thiết lập DPI, paper size, và plot style để tái sử dụng.

5.4. Sử dụng “Batch Plot” cho nhiều bản vẽ

• Command: PUBLISH hoặc Batch Plot trong DesignCenter.
• Thêm nhiều DWG vào danh sách, chọn cùng một Plot Style và Paper Size, rồi Publish một lần.

5.5. Kiểm tra “Plot Stamp” (Header/Footer)

• Thêm Stamp (tiêu đề, ngày, người vẽ) trong Page Setup > Plot Stamp.
• Đảm bảo thông tin đúng, đồng nhất trên mọi bản in.

6. Mẹo tối ưu hoá quy trình in bản vẽ CAD

Mẹo	Mô tả	Lợi ích
Sử dụng Xref	Đặt các phần phụ (các bản vẽ con) dưới dạng Xref	Giảm kích thước file, dễ quản lý
Lưu Layout mẫu	Tạo Layout mẫu (A0, A1, A2…) với Plot Style đã thiết lập	Tiết kiệm thời gian, đồng nhất chất lượng
Sử dụng PDF/X-1a	Khi xuất PDF, chọn chuẩn PDF/X-1a	Đảm bảo tính tương thích, chuẩn công nghiệp
Kiểm tra “Print Preview”	Luôn chạy preview trước khi in	Tránh lãng phí giấy, mực
Batch Plot + Scripts	Tạo script lệnh (.scr) tự động in nhiều file	Tự động hoá, giảm sai sót
Cài đặt “Plotter Calibration”	Định kỳ calibrate máy in/plotter	Đảm bảo kích thước thực tế khớp với bản vẽ

7. Xử lý các lỗi phổ biến khi in

7.1. Lỗi “Plotter Not Found”

• Nguyên nhân: Driver chưa cài đặt hoặc PC không nhận máy.
• Giải pháp: Cài lại driver, kiểm tra kết nối USB/Ethernet, khởi động lại AutoCAD.

7.2. Lỗi “Out of Memory”

• Nguyên nhân: File quá lớn, RAM không đủ.
• Giải pháp: PURGE các không gian rỗng (PURGE command), OVERKILL để giảm số lượng đối tượng, tăng RAM hoặc dùng máy tính mạnh hơn.

7.3. Lỗi “Missing Linetype”

• Nguyên nhân: Linetype không được load trong file.
• Giải pháp: Dùng LINETYPE > Load > chọn acad.lin hoặc tạo mới.

7.4. Lỗi “Plot Scale Not Correct”

• Nguyên nhân: Tỷ lệ viewport và plot scale không đồng nhất.
• Giải pháp: Kiểm tra lại Viewport Scale và Plot Scale trong Page Setup; đặt Fit to Paper nếu cần.

7.5. Lỗi “Text Too Small/Too Large”

• Nguyên nhân: Text không được đặt là Annotative.
• Giải pháp: Bật Annotative trong Text Style, hoặc chỉnh Text Height phù hợp với tỷ lệ.

8. Quy trình chuẩn SOP (Standard Operating Procedure) cho doanh nghiệp

1. Chuẩn bị bản vẽ
2. Kiểm tra layer, lineweight, dimension.

3. Đặt Annotative cho text và dimensions.

4. Tạo Layout chuẩn

5. Layout A0, A1, A2… với Plot Style CompanyPrint.ctb.

6. Lưu dưới dạng template (.dwt) để mọi người dùng chung.

7. Kiểm tra Plotter Configuration

8. Đảm bảo driver, DPI, paper size đúng.

9. Lưu cấu hình .pc3 với tên CompanyPlotter.pc3.

10. Preview và Review

11. In bản thử (draft) trên giấy A4 để kiểm tra.

12. Xác nhận với trưởng nhóm/kiểm duyệt.

13. In chính thức

14. Chọn High Quality và 300 DPI (laser) hoặc 600 DPI (plotter).

15. Ghi lại số lượng, ngày in, người in trong Plot Log.

16. Lưu bản PDF

17. Xuất PDF và lưu vào thư mục dự án, đặt tên chuẩn: ProjectName_DrawingNo_RevX.pdf.

18. Bảo trì máy in

19. Kiểm tra mực, giấy, calibrate mỗi tháng.

Áp dụng SOP sẽ giúp giảm thiểu lỗi, tăng tính nhất quán và đáp ứng tiêu chuẩn chất lượng của công ty.

9. Tổng kết

Việc in bản vẽ CAD 7 không chỉ là một thao tác kỹ thuật mà còn là một quá trình đòi hỏi sự chú ý đến chi tiết, hiểu biết về phần mềm, máy in và tiêu chuẩn kỹ thuật. Từ việc chuẩn bị môi trường làm việc, cấu hình đúng Layout, Plot Style, đến việc kiểm tra preview và xử lý lỗi – mỗi bước đều góp phần tạo nên một bản in chất lượng, truyền đạt chính xác thông tin thiết kế.

Hy vọng qua bài viết chi tiết này, bạn đã nắm vững:

• Các khái niệm cơ bản và yếu tố ảnh hưởng tới chất lượng in.
• Cách thiết lập Layout, Plot Style và Viewport trong AutoCAD.
• Quy trình in từng bước, từ chuẩn bị tới kiểm tra bản in thực tế.
• Những lưu ý và mẹo tối ưu giúp tiết kiệm thời gian, giảm sai sót.
• SOP chuẩn cho doanh nghiệp, giúp tiêu chuẩn hoá quy trình in bản vẽ.

Hãy áp dụng những kiến thức này vào thực tế, bạn sẽ thấy công việc in bản vẽ CAD trở nên dễ dàng, nhanh chóng và chuyên nghiệp hơn bao giờ hết. Chúc bạn thành công!
