Cách In Bản Vẽ: Hướng Dẫn Chi Tiết Từ A Đến Z Để Đạt Độ Chính Xác Cao Nhất

Mở Đầu

In bản vẽ là một trong những công đoạn quan trọng nhất trong quy trình thiết kế và sản xuất. Dù bạn là một kỹ sư, kiến trúc sư, nhà thiết kế nội thất hay một nhà thầu, việc có được bản vẽ in chất lượng cao, đúng tỷ lệ và không bị nhòe sẽ ảnh hưởng trực tiếp đến độ chính xác của công trình, chi phí và thời gian thi công. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, toàn diện và thực tiễn về cách in bản vẽ, từ việc chuẩn bị file, lựa chọn máy in, giấy, đến các thiết lập kỹ thuật và kiểm tra chất lượng sau khi in.

Với hơn 1500 từ, chúng ta sẽ đi sâu vào từng khía cạnh, bao gồm:

1. Hiểu rõ các loại bản vẽ và yêu cầu in
2. Chuẩn bị file bản vẽ (DWG, DXF, PDF…)
3. Lựa chọn máy in phù hợp (laser, plotter, máy in phun…)
4. Chọn loại giấy và vật liệu in
5. Thiết lập các thông số in (kích thước, tỷ lệ, độ phân giải…)
6. Quy trình in mẫu thử và kiểm tra chất lượng
7. Bảo quản và vận chuyển bản in
8. Các lỗi thường gặp và cách khắc phục
9. Mẹo tiết kiệm chi phí mà không giảm chất lượng

Hãy cùng bắt đầu khám phá chi tiết từng bước, giúp bạn tự tin in bản vẽ chuyên nghiệp, đáp ứng mọi tiêu chuẩn công nghiệp.

1. Hiểu Rõ Các Loại Bản Vẽ và Yêu Cầu In

1.1. Phân Loại Bản Vẽ

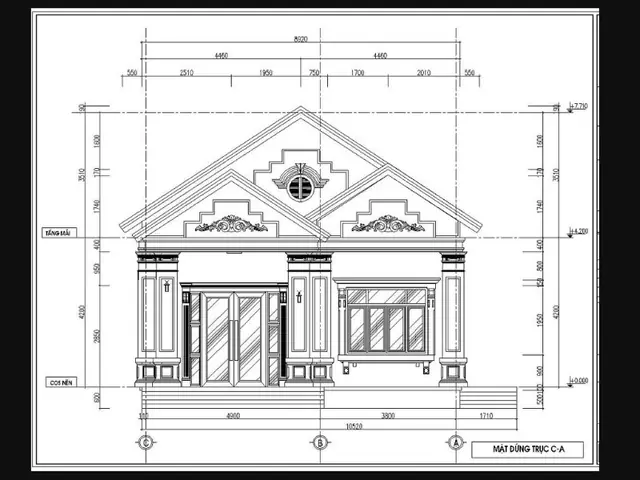

• Bản vẽ kiến trúc: Bao gồm mặt bằng, mặt đứng, mặt cắt, chi tiết kiến trúc. Thường yêu cầu độ nét cao để thể hiện các đường viền, ký hiệu và chú thích.
• Bản vẽ kết cấu: Bao gồm bản vẽ móng, cột, dầm, sàn, tường chịu lực. Đòi hỏi độ chính xác cao về kích thước và tỷ lệ.

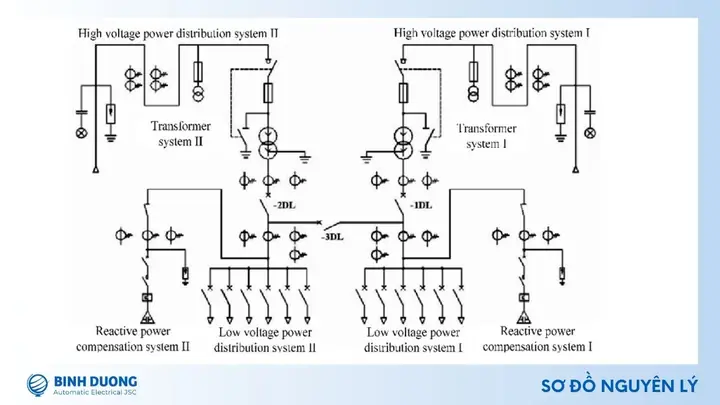

• Bản vẽ điện, cơ điện: Đòi hỏi các ký hiệu chuẩn, màu sắc (điện năng, tín hiệu, v.v.) phải rõ ràng.
• Bản vẽ máy móc, cơ khí: Yêu cầu chi tiết kỹ thuật, góc nhìn 3D, và các đường cắt phức tạp.
• Bản vẽ lắp ráp: Thường có nhiều lớp, màu sắc và chú giải chi tiết.

1.2. Yêu Cầu Kỹ Thuật Cơ Bản

Yếu tố	Yêu cầu	Ảnh hưởng
Tỷ lệ	Đúng tỷ lệ (1:50, 1:100, 1:200…)	Đảm bảo kích thước thực tế
Độ phân giải	Ít nhất 300 dpi cho bản in chất lượng cao	Độ nét, tránh hiện tượng “pixelated”
Màu sắc	Đúng màu (đen‑trắng, màu, hoặc đa màu)	Dễ đọc, phân biệt ký hiệu
Độ dày đường	Đường nét chuẩn (0.25 mm, 0.35 mm…)	Độ rõ ràng, tránh nhòe
Chú giải	Font chữ rõ ràng (Arial, Helvetica, 3.5 mm)	Dễ đọc, tránh lỗi truyền đạt
Giấy	Loại giấy phù hợp (A3, A2, A1, A0)	Độ bền, chịu lực khi vẽ tay

2. Chuẩn Bị File Bản Vẽ

Có thể bạn quan tâm: Cách Học Vẽ Chibi: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

2.1. Định Dạng File Thông Dụng

• DWG: Định dạng gốc của AutoCAD, phổ biến nhất.
• DXF: Định dạng mở, tương thích với nhiều phần mềm.
• PDF: Định dạng không thay đổi, thích hợp cho in nhanh.
• SVG, EPS: Thường dùng cho bản vẽ vector trong các phần mềm đồ họa.

2.2. Kiểm Tra và Sửa Lỗi Trước Khi In

1. Kiểm tra tỷ lệ: Mở file trong AutoCAD, sử dụng lệnh MEASUREGEOM để đo các đoạn đường và xác nhận tỷ lệ.
2. Kiểm tra lớp (layer): Đảm bảo các lớp được bật, màu sắc đúng, và không có lớp ẩn gây nhiễu.
3. Kiểm tra font chữ: Đối với PDF, nhúng font để tránh lỗi hiển thị trên máy in khác.
4. Kiểm tra độ dày đường: Đặt độ dày chuẩn cho từng loại đường (đường viền, đường trung gian, đường chú giải).
5. Xóa các đối tượng không cần thiết: Như các khung vẽ thừa, annotation không dùng.

2.3. Tối Ưu Hóa File

• Rời các khối (block): Khi cần in chi tiết, rời các block để tránh lỗi hiển thị.
• Sử dụng purge và overkill: Loại bỏ các đối tượng không dùng và hợp nhất các đối tượng trùng lặp.
• Lưu bản sao (backup): Trước khi chỉnh sửa, luôn tạo bản sao lưu.

3. Lựa Chọn Máy In Phù Hợp

3.1. Các Loại Máy In Thông Dụng

Loại máy	Đặc điểm	Khi nào dùng
Máy in laser (Laser Printer)	Tốc độ cao, độ nét tốt (≤600 dpi)	In bản vẽ A4, A3, số lượng ít
Plotter (In khổ lớn)	In trên khổ A0, A1, A2, độ nét cao (≤1200 dpi)	In bản vẽ kiến trúc, kết cấu, sơ đồ lớn
Máy in phun (Inkjet)	In màu đa dạng, chi phí đầu tư thấp	In bản vẽ màu, bản vẽ mẫu
Máy in UV	In trên vật liệu đặc biệt, chịu nước, chịu UV	In bản vẽ ngoài trời, bản vẽ bảo vệ

3.2. Tiêu Chí Lựa Chọn Máy In

Có thể bạn quan tâm: Cách Học Vẽ Autocad Từ Cơ Bản Đến Nâng Cao: Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu

• Kích thước in: Đảm bảo máy hỗ trợ khổ giấy cần in (A0, A1…).
• Độ phân giải: Tối thiểu 300 dpi, ưu tiên 600 dpi cho bản vẽ chi tiết.
• Tốc độ in: Đối với dự án lớn, tốc độ in nhanh giảm thời gian chờ.
• Chi phí tiêu hao (mực, toner): Đánh giá chi phí trên mỗi mét vuông.
• Khả năng in màu: Nếu cần in bản vẽ màu, chọn máy hỗ trợ CMYK hoặc Pantone.

3.3. Cài Đặt Máy In

1. Cập nhật driver: Đảm bảo driver mới nhất để tránh lỗi tương thích.
2. Chọn chế độ in: “High Quality” hoặc “Draft” tùy mục đích.
3. Cài đặt khổ giấy: Đảm bảo khổ giấy được thiết lập đúng trong phần mềm in.
4. Kiểm tra mức mực/toner: Thay mới nếu mức thấp để tránh vệt trắng.

4. Chọn Loại Giấy và Vật Liệu In

4.1. Các Loại Giấy Thông Dụng

Loại giấy	Đặc điểm	Khi nào dùng
Giấy A4/A3 tiêu chuẩn (80 g/m²)	Giá rẻ, dễ mua	In bản vẽ tạm thời, bản nháp
Giấy máy ảnh (120 g/m² – 200 g/m²)	Độ bền cao, bề mặt mịn	In bản vẽ chi tiết, bản in màu
Giấy Repro (100 g/m² – 160 g/m²)	Độ dày vừa phải, chống nhòe	In bản vẽ kỹ thuật, bản in nhiều bản
Giấy coated (Coated paper)	Bề mặt phủ, màu sắc tươi	In bản vẽ màu, bản vẽ trình chiếu
Giấy PET, Mylar	Chịu nhiệt, không thấm nước	In bản vẽ công trường, bản vẽ bảo vệ

4.2. Kích Thước Giấy

• A0 (841 × 1189 mm): Dùng cho bản vẽ tổng thể, mặt bằng, mặt đứng.
• A1 (594 × 841 mm): Dùng cho chi tiết trung bình, sơ đồ điện.
• A2 (420 × 594 mm): Dùng cho bản vẽ chi tiết, bản vẽ lắp ráp.
• A3 (297 × 420 mm): Dùng cho bản vẽ tóm tắt, bản vẽ nháp.
• A4 (210 × 297 mm): Dùng cho bản vẽ tài liệu, bản vẽ tham khảo.

4.3. Lưu Ý Khi Chọn Giấy

• Độ dày (grammage): Độ dày cao hơn giảm nguy cơ rách, nhăn khi cuộn.
• Độ nhám (smoothness): Giấy mịn hơn giúp mực không lan, tăng độ nét.
• Khả năng chịu nhiệt: Đối với in trên máy laser, giấy phải chịu nhiệt độ cao.

5. Thiết Lập Các Thông Số In

Có thể bạn quan tâm: Cách Học Vẽ 3d Hiệu Quả: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

5.1. Đặt Tỷ Lệ In

• Tỷ lệ thực tế = Kích thước bản vẽ trên giấy / Kích thước thật
  Ví dụ: Đối với bản vẽ 1:100, một đoạn 10 m trên thực tế sẽ được vẽ 100 mm trên giấy. Khi in, hãy chọn “Scale = 1:100” trong phần mềm in.

5.2. Độ Phân Giải (Resolution)

• 300 dpi: Đủ cho hầu hết các bản vẽ kỹ thuật.
• 600 dpi: Dành cho bản vẽ chi tiết, đường nét mỏng.
• 1200 dpi: Chỉ dùng khi cần độ chi tiết cực cao, ví dụ: bản vẽ vi mô.

5.3. Chế Độ Màu

• Đen‑trắng (Monochrome): Tiết kiệm mực, phù hợp cho bản vẽ kỹ thuật.
• Màu (Color): Dùng cho bản vẽ điện, cơ điện, hoặc khi cần phân biệt các lớp.

5.4. Độ Dày Đường (Line Weight)

• 0.25 mm: Đường viền, đường giới hạn.
• 0.35 mm: Đường trung gian, đường cắt.
• 0.5 mm: Đường chú giải, đường thô.

5.5. Cài Đặt Margin (Lề)

• Lề chuẩn: 10 mm – 15 mm cho các khổ A0, A1.
• Lề không (Borderless): Khi cần in không có viền, thường dùng cho bản vẽ mẫu.

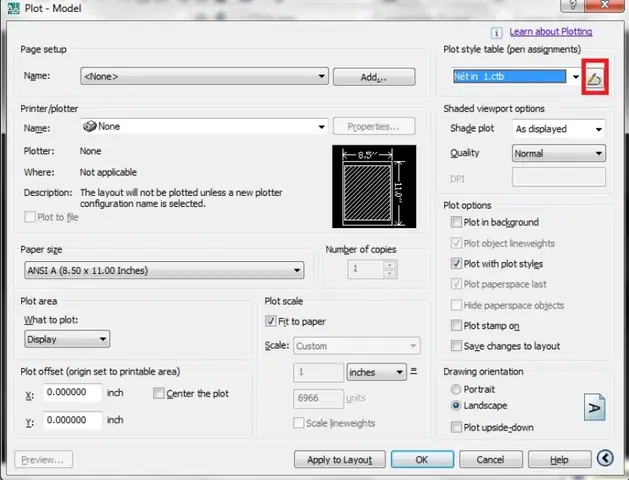

5.6. Thiết Lập Trước Khi In (Pre‑Print Settings)

Có thể bạn quan tâm: Cách Dạy Vẽ Tranh Hiệu Quả: Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu Và Giáo Viên

1. Mở file trong phần mềm (AutoCAD, SolidWorks, Illustrator…).
2. Chọn “Print Preview” để kiểm tra bố cục, vị trí trang.
3. Thiết lập “Page Setup”: Tỷ lệ, khổ giấy, margin, chất lượng in.
4. Lưu cài đặt dưới dạng template để dùng lại cho các dự án tương tự.

6. Quy Trình In Mẫu Thử và Kiểm Tra Chất Lượng

6.1. In Mẫu Thử (Test Print)

• Mục đích: Xác định độ nét, màu sắc, độ dày đường, và vị trí lề.
• Cách thực hiện: In một phần nhỏ (10 % kích thước) trên giấy tiêu chuẩn.
• Kiểm tra:
• Độ rõ của các ký hiệu, chữ viết.
• Độ đồng nhất màu (nếu in màu).
• Độ nhòe hoặc vệt mực.

6.2. Kiểm Tra Sau Khi In

Tiêu chí	Cách kiểm tra	Kết quả chấp nhận
Độ nét	Dùng kính lúp 2x, 5x	Đường nét không bị mờ hay gãy
Màu sắc	So sánh với mẫu màu Pantone	Màu đúng chuẩn, không nhạt
Kích thước	Đo bằng thước đo chính xác	Sai lệch ≤ 0.5 mm
Độ dày đường	Đo bằng micrometer	Khớp với thông số đã đặt
Lề	Đo khoảng cách lề đến nội dung	Đúng theo thiết kế (10‑15 mm)

6.3. Xử Lý Lỗi Thông Thường

• Mực nhạt hoặc vệt: Thay toner, kiểm tra trống mực, làm sạch đầu in.
• Độ lệch lề: Điều chỉnh “Page Setup” hoặc sử dụng “Fit to Page”.
• Màu sai: Kiểm tra cấu hình màu, cân chỉnh lại driver màu.

7. Bảo Quản và Vận Chuyển Bản In

7.1. Bảo Quản

• Lưu trữ trong môi trường khô ráo: Tránh ẩm ướt gây ố vàng hoặc nở giấy.
• Sử dụng tủ đựng bản vẽ: Đặt bản in trong tủ có lớp lót không phản chiếu.
• Tránh ánh nắng trực tiếp: Giảm thiểu phai màu.

7.2. Vận Chuyển

• Cuộn hoặc gập gọn: Đối với khổ lớn, cuộn tròn và dùng ống giấy để tránh gãy.
• Sử dụng bìa cứng: Đối với bản in A0, dùng tấm bìa cứng để bảo vệ góc.
• Đánh dấu “Handle with Care”: Đánh dấu rõ ràng để người vận chuyển cẩn thận.

8. Các Lỗi Thường Gặp Khi In Bản Vẽ Và Cách Khắc Phục

Lỗi	Nguyên nhân	Cách khắc phục
Mực nhòe, vệt trắng	Toner hết, đầu in bám bẩn	Thay toner, làm sạch đầu in
Độ lệch vị trí (misalignment)	Cài đặt margin sai, giấy không thẳng	Kiểm tra và cân chỉnh lại margin, sử dụng giấy chuẩn
Màu không đồng nhất	Cài đặt màu không chuẩn, driver lỗi	Đặt lại cấu hình màu, cập nhật driver
Đường nét mỏng không hiện	Độ phân giải quá thấp, độ dày đường không đủ	Tăng DPI lên 600, tăng độ dày đường trong file
Kích thước in sai	Tỷ lệ không đúng, khổ giấy sai	Kiểm tra “scale” và “paper size” trong phần mềm
Giấy bị kẹt	Giấy quá dày, lót không phù hợp	Thay giấy nhẹ hơn hoặc điều chỉnh chế độ nạp giấy

9. Mẹo Tiết Kiệm Chi Phí Mà Không Giảm Chất Lượng

1. In đen‑trắng cho bản nháp: Chỉ in màu khi cần bản final.
2. Sử dụng giấy Repro thay cho giấy máy ảnh: Giảm chi phí 30% mà vẫn đạt độ bền.
3. In thử 1 bản nhỏ: Trước khi in toàn bộ, giảm lãng phí giấy.
4. Chia batch in: Khi in số lượng lớn, in theo lô để tối ưu thời gian và mực.
5. Bảo trì định kỳ máy in: Giảm tỉ lệ lỗi, kéo dài tuổi thọ máy, giảm chi phí bảo trì.
6. Sử dụng phần mềm quản lý in (Print Management Software): Theo dõi lượng mực tiêu thụ, cảnh báo khi gần hết.

10. Tổng Kết

In bản vẽ không chỉ là một công đoạn kỹ thuật mà còn là nghệ thuật kết hợp giữa kiến thức thiết kế, công nghệ in ấn và quản lý chất lượng. Để đạt được bản in chất lượng cao, bạn cần:

• Hiểu rõ yêu cầu của từng loại bản vẽ.
• Chuẩn bị file kỹ lưỡng, loại bỏ lỗi và tối ưu hóa.
• Lựa chọn máy in và giấy phù hợp với mục đích sử dụng.
• Thiết lập các thông số in (tỷ lệ, độ phân giải, màu sắc) một cách chính xác.
• Thực hiện in mẫu thử, kiểm tra chi tiết và khắc phục lỗi kịp thời.
• Bảo quản và vận chuyển bản in đúng cách để duy trì chất lượng.

Áp dụng các mẹo tiết kiệm chi phí và quy trình kiểm soát chất lượng sẽ giúp bạn không chỉ giảm đáng kể chi phí mà còn nâng cao uy tín trong công việc thiết kế và thi công. Hy vọng bài viết này đã cung cấp cho bạn một bộ công cụ toàn diện để in bản vẽ một cách chuyên nghiệp, chính xác và hiệu quả. Chúc bạn thành công trong mọi dự án!
