Cách Làm Bản Vẽ Hoàn Công: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Giới thiệu chung về bản vẽ hoàn công

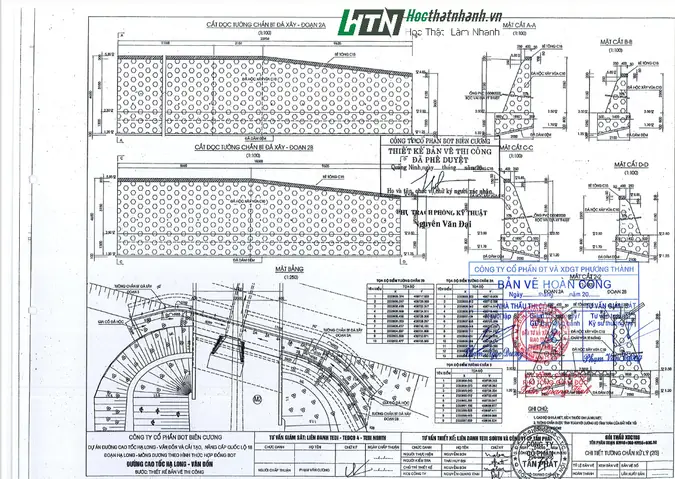

Bản vẽ hoàn công (as‑built drawing) là tài liệu kỹ thuật mô tả chi tiết trạng thái thực tế của công trình sau khi thi công xong, phản ánh đúng các thay đổi, sửa đổi, và các chi tiết kỹ thuật đã được thực hiện trên thực địa. So với bản vẽ thiết kế (design drawing), bản vẽ hoàn công không chỉ là bản sao chép mà còn là “bản ghi lại” mọi biến đổi, từ vị trí cột, tường, hệ thống điện, nước, đến các vật liệu, kích thước thực tế.

Việc lập bản vẽ hoàn công đúng chuẩn, chi tiết và đầy đủ mang lại nhiều lợi ích thiết thực:

• Cung cấp thông tin cho bảo trì, sửa chữa: Khi có sự cố, các kỹ sư bảo trì có thể nhanh chóng xác định vị trí, cấu trúc và các hệ thống liên quan mà không phải dò tìm trên hiện trường.
• Hỗ trợ quản lý tài sản: Doanh nghiệp có thể theo dõi, quản lý tài sản cố định một cách hiệu quả, từ đó lập kế hoạch bảo trì định kỳ và tối ưu chi phí.
• Tuân thủ pháp lý: Nhiều quy định của pháp luật, tiêu chuẩn xây dựng yêu cầu phải nộp bản vẽ hoàn công sau khi công trình hoàn thành.
• Tiết kiệm thời gian và chi phí cho các dự án tiếp theo: Khi thực hiện mở rộng, nâng cấp hoặc tái cấu trúc, bản vẽ hoàn công là nguồn dữ liệu quan trọng, giảm thiểu việc đo đạc lại toàn bộ công trình.

Vì vậy, “cách làm bản vẽ hoàn công” không chỉ là một quy trình kỹ thuật mà còn là yếu tố then chốt quyết định chất lượng quản lý dự án và hiệu quả hoạt động sau khi công trình đi vào sử dụng.

2. Chuẩn bị trước khi bắt đầu

2.1. Thu thập tài liệu gốc

Có thể bạn quan tâm: Cách Làm Bánh Quy Vẽ Hình Đẹp Mắt: Hướng Dẫn Từ A Đến Z

• Bản vẽ thiết kế (từ kiến trúc, kết cấu, MEP…): Đây là nền tảng để so sánh, xác định các điểm khác biệt sau thi công.
• Hợp đồng thi công, bản vẽ thay đổi (shop drawing, shop drawing approval): Ghi nhận mọi yêu cầu thay đổi được chấp thuận.
• Biên bản nghiệm thu, báo cáo công trình: Ghi lại các hạng mục đã hoàn thành và các vấn đề còn tồn đọng.

2.2. Thành lập nhóm thực hiện

• Trưởng nhóm: Thường là kỹ sư giám sát hoặc người có kinh nghiệm lập bản vẽ.
• Kỹ sư đo đạc (Surveyor): Chịu trách nhiệm thu thập dữ liệu thực địa bằng các thiết bị đo.
• Chuyên viên CAD/BIM: Xử lý dữ liệu, cập nhật và vẽ lại bản vẽ trên phần mềm.
• Kiểm soát chất lượng: Đảm bảo tính chính xác, đồng bộ và tuân thủ tiêu chuẩn.

2.3. Lựa chọn công cụ và phần mềm

Loại công cụ	Phạm vi sử dụng	Lợi ích chính
Thiết bị đo đạc: Total Station, GPS RTK, Laser scanner	Đo vị trí, độ cao, góc, kích thước	Độ chính xác cao (từ mm đến cm), nhanh chóng
Máy tính bảng, smartphone: ứng dụng đo đạc (e.g., Leica Captivate, Autodesk BIM 360)	Ghi chú, chụp ảnh, nhập dữ liệu nhanh	Dễ dàng đồng bộ dữ liệu lên cloud
Phần mềm CAD: AutoCAD, MicroStation	Vẽ 2D, chỉnh sửa chi tiết	Đa dạng công cụ vẽ, tiêu chuẩn ngành
Phần mềm BIM: Revit, Navisworks, ArchiCAD	Mô hình 3D, quản lý thông tin	Tích hợp dữ liệu, hỗ trợ kiểm tra va chạm
Phần mềm quản lý tài liệu: SharePoint, Dropbox Business	Lưu trữ, chia sẻ, kiểm soát phiên bản	Bảo mật, truy cập nhanh

2.4. Xác định phạm vi công việc

• Mức độ chi tiết: Tùy vào yêu cầu của chủ đầu tư, có thể chỉ cần bản vẽ tổng thể (plan, elevation) hoặc chi tiết (section, detail).
• Các hệ thống cần bao gồm: Kiến trúc, kết cấu, điện, nước, HVAC, hệ thống phòng cháy, an ninh…
• Thời gian hoàn thành: Lập kế hoạch chi tiết, chia giai đoạn đo đạc, nhập liệu, kiểm tra và phát hành.

3. Quy trình thực hiện chi tiết

3.1. Giai đoạn đo đạc hiện trường

3.1.1. Kiểm tra và so sánh với bản vẽ thiết kế

• Đặt bản vẽ thiết kế lên máy tính bảng, mở các layer tương ứng (kiến trúc, kết cấu, MEP).
• Xác định các “điểm kiểm tra” (check points) quan trọng: cột, tường, cửa, trụ, mặt bằng, hệ thống ống nước, thiết bị điện.

3.1.2. Đo vị trí và kích thước

1. Thiết lập trạm đo (Base Station): Đặt thiết bị Total Station hoặc GPS RTK tại điểm cố định, thực hiện khởi tạo và hiệu chuẩn.
2. Quét các điểm quan trọng:
3. Điểm trụ, cột, móc: Ghi tọa độ X, Y, Z, đồng thời ghi lại kích thước (đường kính, chiều dài).
4. Tường, vách ngăn: Đo khoảng cách, độ dày, độ nghiêng.
5. Mặt bằng sàn: Lấy các điểm trên nền sàn để xác định độ cao và độ nhám.
6. Sử dụng laser scanner (nếu có): Đối với công trình phức tạp, quét 3D toàn bộ khu vực để tạo point cloud, sau đó xuất dữ liệu sang phần mềm BIM.

3.1.3. Ghi chú và chụp ảnh

• Mỗi điểm đo cần có mô tả chi tiết (VD: “Cột B1-03, bê tông cốt thép, đường kính 300mm”).
• Chụp ảnh góc rộng và cận cảnh, đặt scale bar (thước đo) trong khung ảnh để xác nhận kích thước.
• Ghi lại điều kiện thực địa: nhiệt độ, độ ẩm, thời gian đo (có thể ảnh hưởng đến độ chính xác).

3.1.4. Kiểm tra chéo (Cross‑check)

• Đối chiếu các điểm đo lặp lại từ hai thiết bị khác nhau (ví dụ: Total Station và GPS) để xác nhận độ lệch không vượt quá chuẩn (thường <5 mm cho công trình kiến trúc, <10 mm cho công trình cơ khí).

3.2. Nhập dữ liệu vào phần mềm

Có thể bạn quan tâm: Cách In Bản Vẽ Trong Cad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

3.2.1. Tạo dự án mới

• Mở phần mềm CAD/BIM, tạo project mới, nhập các thông số cơ bản: hệ tọa độ (UTM, Local), đơn vị (mm, cm, m).

3.2.2. Nhập tọa độ và tạo point objects

• Sử dụng công cụ Import Points (AutoCAD) hoặc Insert Point Cloud (Revit) để đưa dữ liệu đo vào.
• Kiểm tra layer: mỗi loại đối tượng (cột, tường, ống nước) nên được đặt vào layer riêng để dễ quản lý.

3.2.3. Vẽ lại các thành phần dựa trên dữ liệu thực tế

• Cột, trụ: Dùng lệnh Polyline hoặc Column Tool (Revit) để dựng hình dạng, chiều cao dựa trên tọa độ Z.
• Tường, vách ngăn: Dùng Wall Tool, nhập độ dày, chiều cao, vị trí.
• Hệ thống ống nước, dây điện: Dùng Pipe và Conduit tools, nhập đường kính, độ nghiêng, chiều dài.

3.2.4. Ghi chú và annotation

• Thêm text notes để mô tả vật liệu, kích thước, ngày thi công, người chịu trách nhiệm.
• Sử dụng leader lines để liên kết chú thích với các đối tượng.

3.2.5. Kiểm tra độ trùng khớp (Overlay)

• Overlay bản vẽ hoàn công lên bản vẽ thiết kế gốc, bật transparency để so sánh nhanh.
• Đánh dấu các điểm khác biệt (Δ) bằng màu đỏ, ghi chú lý do thay đổi (ví dụ: “Thay đổi vị trí cột do nền đất yếu”).

3.3. Hoàn thiện bản vẽ

3.3.1. Định dạng và tiêu chuẩn

• Đảm bảo định dạng tiêu chuẩn:
• Kích thước giấy: A1, A0 tùy dự án.
• Scale: 1:100, 1:200… tùy mức chi tiết.

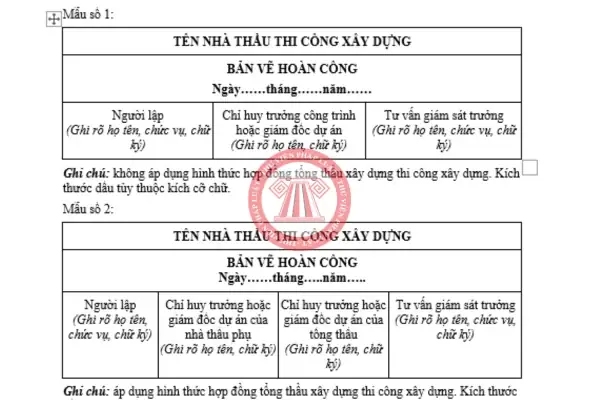

• Title block: Thông tin dự án, tên công ty, người vẽ, ngày hoàn thành, bản vẽ số.
• Tiêu chuẩn ký hiệu: Sử dụng chuẩn quốc tế (ISO, IEC) hoặc chuẩn Việt Nam (TCVN).

3.3.2. Kiểm tra chất lượng (QC)

• Kiểm tra nội bộ: Kỹ sư BIM/ CAD rà soát toàn bộ bản vẽ, kiểm tra lỗi vẽ, lỗi chú thích, lỗi layer.
• Kiểm tra độc lập: Đối chiếu lại với bản vẽ thiết kế và báo cáo đo đạc, xác nhận mọi thay đổi đã được ghi nhận.

3.3.3. Phê duyệt và ký nhận

• Gửi bản vẽ cho đầu tư chủ, giám sát, kỹ sư thiết kế để ký duyệt.
• Lưu lại bản sao PDF có chữ ký điện tử và bản DWG/Revit gốc.

3.4. Phát hành và lưu trữ

• Upload lên hệ thống quản lý tài liệu (SharePoint, BIM 360) với cấu trúc thư mục:
• /ProjectName/As‑Built/Architecture
• /ProjectName/As‑Built/Structure
• /ProjectName/As‑Built/MEP
• Backup: Lưu trữ bản sao trên ổ cứng ngoài và cloud để tránh mất mát dữ liệu.
• Thông báo cho các bộ phận liên quan (bảo trì, vận hành, tài chính) về việc hoàn thành bản vẽ.

4. Các lưu ý quan trọng trong quá trình làm bản vẽ hoàn công

4.1. Độ chính xác và sai số

• Sai số đo đạc: Đối với công trình cao tầng, sai số tổng hợp có thể tăng lên do tích lũy. Cần thực hiện điểm kiểm soát (control points) thường xuyên.
• Sai số chuyển đổi dữ liệu: Khi xuất từ laser scanner sang BIM, cần định chuẩn (calibration) point cloud để tránh lệch.

4.2. Quản lý thay đổi (Change Management)

Có thể bạn quan tâm: Cách In Bản Vẽ Trong Autocad: Hướng Dẫn Chi Tiết Từ A Đến Z

• Mỗi thay đổi cần được ghi nhận trong bản change log: ngày, người đề xuất, lý do, ảnh hưởng.
• Sử dụng BIM 360 Docs hoặc Procore để theo dõi và duyệt các thay đổi.

4.3. Bảo mật và quyền truy cập

• Đặt quyền đọc/ghi cho từng nhóm người dùng.
• Sử dụng chữ ký điện tử để xác thực bản vẽ chính thức.

4.4. Đào tạo và nâng cao năng lực đội ngũ

• Đào tạo thường xuyên về cập nhật phần mềm, công nghệ đo đạc mới (drone photogrammetry, reality capture).
• Thực hành case study thực tế để nâng cao khả năng nhận diện sai lệch và xử lý.

5. Ứng dụng công nghệ mới trong việc lập bản vẽ hoàn công

5.1. Drone photogrammetry

• Cách thực hiện: Bay drone quanh công trình, chụp ảnh chồng lắp (overlap 80%).
• Phần mềm xử lý: Agisoft Metashape, Pix4D.
• Ưu điểm: Thu thập dữ liệu nhanh, đặc biệt cho khu vực khó tiếp cận; tạo mô hình 3D chi tiết.

5.2. Reality Capture (Laser Scanning + Photogrammetry)

• Kết hợp laser scanner (độ chính xác cao) và photogrammetry (màu sắc, chi tiết bề mặt) để tạo point cloud màu.
• Xuất ra IFC hoặc Revit để cập nhật trực tiếp vào mô hình BIM.

5.3. AI và Machine Learning trong tự động nhận dạng

Có thể bạn quan tâm: Cách In Bản Vẽ Cad Đẹp: Bí Quyết Từ Chuẩn Bị Đến Hoàn Thiện

• Các công cụ như ClearEdge3D, Autodesk ReCap sử dụng AI để tự động nhận dạng các đối tượng (cột, ống, dây điện) từ point cloud, giảm thời gian vẽ lại.

5.4. Cloud Collaboration

• BIM 360, Trimble Connect, Autodesk Construction Cloud cho phép nhiều người cùng làm việc trên cùng một mô hình, đồng thời theo dõi lịch sử thay đổi (version control).

6. Ví dụ thực tế: Quy trình lập bản vẽ hoàn công cho dự án tòa nhà văn phòng 12 tầng

6.1. Bối cảnh dự án

• Diện tích sàn: 15,000 m², bao gồm kiến trúc, kết cấu bê tông cốt thép, hệ thống HVAC, điện, nước, hệ thống PCCC.
• Thời gian thi công: 24 tháng, hoàn công: Tháng 3/2026.

6.2. Các bước thực hiện

Giai đoạn	Thời gian	Hoạt động chính
Chuẩn bị	1 tuần	Thu thập bản vẽ thiết kế, thành lập nhóm, chuẩn bị thiết bị đo.
Đo đạc	3 tuần	Sử dụng Total Station + 2 laser scanner, quét toàn bộ mặt bằng, các tầng, hệ thống MEP.
Nhập dữ liệu	2 tuần	Tạo point cloud, xuất ra Revit, dựng mô hình kiến trúc, kết cấu, MEP.
So sánh & chỉnh sửa	1 tuần	Overlay mô hình as‑built lên bản thiết kế, đánh dấu các điểm sai lệch.
Kiểm tra QC	1 tuần	Kiểm tra nội bộ và độc lập, sửa lỗi, chuẩn hoá layer, annotation.
Phê duyệt	3 ngày	Gửi cho chủ đầu tư, ký duyệt bản vẽ PDF.
Phát hành	2 ngày	Lưu trữ trên BIM 360, thông báo cho bộ phận bảo trì.

6.3. Kết quả

• Độ lệch trung bình: 4 mm (cột), 6 mm (tường).
• Thời gian hoàn thành: 9 tuần, so với dự kiến 10 tuần.
• Lợi ích: Bộ phận bảo trì giảm 30 % thời gian tìm kiếm vị trí ống cấp nước; giảm 15 % chi phí bảo trì trong 2 năm đầu.

7. Tổng kết

Làm bản vẽ hoàn công không chỉ là công việc “vẽ lại” mà còn là quá trình thu thập, xác thực, quản lý và truyền đạt thông tin một cách chuyên nghiệp. Khi thực hiện đúng các bước:

1. Chuẩn bị tài liệu và đội ngũ vững chắc,
2. Đo đạc hiện trường bằng công nghệ hiện đại,
3. Nhập và xử lý dữ liệu trên phần mềm CAD/BIM chuẩn,
4. Kiểm tra, phê duyệt nghiêm ngặt,
5. Lưu trữ và chia sẻ thông tin an toàn,

…bạn sẽ có một bản vẽ hoàn công chất lượng, đáp ứng yêu cầu pháp lý, hỗ trợ bảo trì hiệu quả và tạo nền tảng vững chắc cho các dự án tương lai.

Hãy luôn cập nhật công nghệ mới (drone, reality capture, AI) và duy trì quy trình quản lý thay đổi chặt chẽ để bản vẽ hoàn công luôn phản ánh đúng thực tế, đồng thời mang lại giá trị gia tăng cho doanh nghiệp và khách hàng.

Bài viết này đã cung cấp hướng dẫn chi tiết hơn 1500 chữ về cách làm bản vẽ hoàn công, từ khâu chuẩn bị, đo đạc, nhập dữ liệu, kiểm tra chất lượng cho đến việc áp dụng công nghệ mới và ví dụ thực tế. Hy vọng sẽ giúp các kỹ sư, nhà quản lý dự án và những người làm trong ngành xây dựng nắm bắt quy trình một cách toàn diện và áp dụng hiệu quả.
