1. Giới thiệu tổng quan về bản vẽ nhà
Bản vẽ nhà không chỉ là một tờ giấy chứa các đường nét và ký hiệu; nó là “bản đồ” thể hiện ý tưởng, phong cách sống và chức năng sử dụng của không gian sống. Khi bạn quyết định xây dựng hoặc cải tạo ngôi nhà, việc có một bản vẽ chi tiết, chuẩn xác sẽ giúp:
- Tiết kiệm chi phí: Ngăn ngừa các sai sót trong quá trình thi công, giảm thiểu việc phải sửa chữa lại.
- Đảm bảo an toàn: Đảm bảo các hệ thống điện, nước, cấu trúc chịu tải được thiết kế hợp lý.
- Thực hiện đúng ý tưởng: Khi bản vẽ phản ánh đúng mong muốn của chủ nhà, các nhà thầu sẽ dễ dàng thực hiện.
Trong bài viết này, chúng ta sẽ đi qua toàn bộ quá trình “làm bản vẽ nhà” – từ khâu chuẩn bị, khảo sát, lên ý tưởng, vẽ sơ bộ, vẽ chi tiết đến khi hoàn thiện bản vẽ công trình. Bài viết hướng tới người mới bắt đầu, không yêu cầu kiến thức chuyên sâu về kiến trúc, nhưng sẽ cung cấp những kiến thức cơ bản và các công cụ hỗ trợ hiện đại.
2. Các bước chuẩn bị trước khi vẽ
2.1 Xác định mục tiêu và yêu cầu của chủ nhà
Trước khi bút chì chạm giấy, bạn cần trả lời một loạt câu hỏi:
| Câu hỏi | Mục đích |
|---|---|
| Ngân sách dự kiến là bao nhiêu? | Định mức chi phí xây dựng, ảnh hưởng đến vật liệu và quy mô. |
| Diện tích đất hiện có? | Xác định giới hạn tối đa của công trình. |
| Kiểu dáng kiến trúc ưa thích? (Hiện đại, cổ điển, tân cổ điển…) | Định hướng phong cách thiết kế. |
| Số lượng phòng cần có? (phòng ngủ, phòng khách, nhà bếp, phòng làm việc…) | Lập danh sách chức năng. |
| Yêu cầu đặc biệt (phòng thờ, phòng gym, gara, sân vườn…) | Đánh dấu các không gian phụ trợ. |
| Hướng nhà (đông, tây, nam, bắc) và vị trí ánh sáng tự nhiên? | Ảnh hưởng tới bố trí cửa sổ, hướng phòng. |
| Các quy định pháp lý địa phương (độ cao, tỷ lệ xây dựng…) | Đảm bảo bản vẽ tuân thủ quy chuẩn. |
2.2 Thu thập tài liệu địa chính và bản đồ khu đất
Có thể bạn quan tâm: Cách Làm Bút Vẽ Socola: Hướng Dẫn Chi Tiết Từ A Đến Z
- Giấy chứng nhận quyền sở hữu (sổ đỏ, sổ hồng).
- Bản đồ địa chính: hiển thị ranh giới, vị trí lô đất, các công trình lân cận.
- Đo đạc thực địa: dùng thước dây, máy đo khoảng cách laser hoặc GPS để xác định kích thước thực tế, độ cao đất, độ dốc.
2.3 Lựa chọn công cụ vẽ
| Công cụ | Ưu điểm | Nhược điểm |
|---|---|---|
| Bút chì + giấy A4/A3 | Đơn giản, không tốn chi phí. | Khó chỉnh sửa, không chuẩn kỹ thuật. |
| AutoCAD | Tiêu chuẩn công nghiệp, độ chính xác cao. | Cần học phần mềm, chi phí bản quyền. |
| Revit (BIM) | Mô hình 3D, tích hợp các hệ thống (điện, nước). | Học khó, yêu cầu máy tính mạnh. |
| SketchUp | Dễ học, tạo mô hình 3D nhanh. | Không chuẩn cho bản vẽ kỹ thuật chi tiết. |
| Các phần mềm trực tuyến (Floorplanner, Planner 5D) | Dễ dùng, không cài đặt. | Giới hạn tính năng, độ chính xác không cao. |
Nếu bạn mới bắt đầu, SketchUp hoặc Floorplanner là lựa chọn tốt để tạo mô hình sơ bộ. Khi dự án tiến triển, nên chuyển sang AutoCAD hoặc Revit để hoàn thiện bản vẽ kỹ thuật.
3. Khảo sát hiện trường và đo đạc
3.1 Đo đạc kích thước đất
- Xác định các điểm góc (điểm A, B, C, D).
- Dùng thước dây hoặc laser đo khoảng cách giữa các điểm, ghi lại số liệu (đơn vị: mét).
- Đánh dấu các điểm cố định (cột, cọc) để làm tham chiếu.
3.2 Đánh giá địa hình
- Độ dốc: đo độ nghiêng bằng thước nghiêng hoặc thiết bị GPS.
- Độ cao so với mực nước biển: quan trọng nếu khu vực có nguy cơ ngập lụt.
3.3 Kiểm tra các yếu tố môi trường
Có thể bạn quan tâm: Cách Luyện Vẽ Bút Bi: Hành Trình Từ Cơ Bản Đến Chuyên Nghiệp
- Ánh sáng mặt trời: ghi nhận thời gian chiếu sáng cho từng hướng.
- Gió: xác định hướng gió chính để bố trí cửa sổ, hiên.
- Cây cối, hàng rào: quyết định có cần chặt bỏ hay giữ lại.
Sau khi thu thập đầy đủ dữ liệu, bạn sẽ có bản đồ mặt bằng (site plan) – nền tảng cho mọi bản vẽ sau này.
4. Phác thảo ý tưởng (Concept Design)
4.1 Vẽ sơ đồ bố trí chức năng (Functional Diagram)
- Vẽ các khối chức năng (phòng ngủ, phòng khách, bếp…) dưới dạng hình chữ nhật hoặc hình vuông.
- Đánh dấu luồng di chuyển (đi lại, di chuyển nội bộ) bằng mũi tên.
- Xác định khu vực công cộng (phòng khách, bếp) và khu vực riêng tư (phòng ngủ).
4.2 Lựa chọn phương án mặt bằng (Floor Plan Options)
Thường sẽ có 2-3 phương án dựa trên:
- Mặt bằng dạng chữ L: Tối ưu ánh sáng và thông gió, thích hợp cho lô đất góc.
- Mặt bằng dạng chữ T: Tạo không gian riêng biệt cho phòng ngủ và khu vực sinh hoạt chung.
- Mặt bằng mở (Open Plan): Phòng khách – bếp – ăn liền nhau, tạo cảm giác rộng rãi.
Mỗi phương án cần so sánh: diện tích từng phòng, khoảng cách tới lối vào, độ thuận tiện cho sinh hoạt.

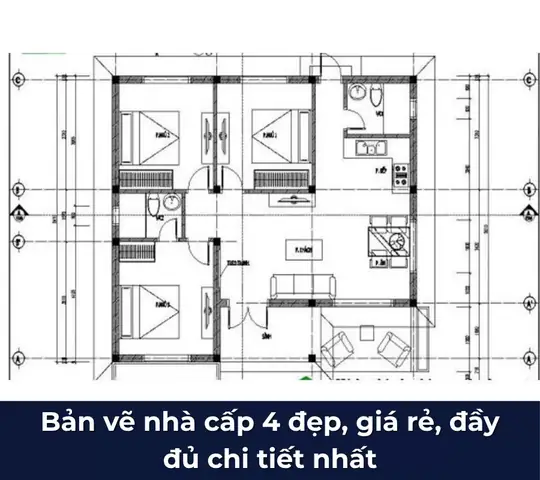

4.3 Vẽ sơ đồ mặt bằng (Preliminary Floor Plan)
Có thể bạn quan tâm: Cách Luyện Tay Để Vẽ: Hướng Dẫn Chi Tiết Để Nâng Cao Kỹ Năng Vẽ Tranh
- Sử dụng bút chì trên giấy hoặc phần mềm (SketchUp, Floorplanner).
- Đánh dấu cửa ra vào chính, cửa sổ, cầu thang (nếu đa tầng).
- Ghi chú kích thước (độ dài, chiều rộng) cho mỗi phòng.
Sau khi hoàn thiện, bạn sẽ có bản phác thảo sơ bộ để trình bày với chủ nhà, nhận phản hồi và chỉnh sửa.
5. Thiết kế chi tiết (Detailed Design)
5.1 Chuyển sang bản vẽ kỹ thuật (Technical Drawing)
Sử dụng AutoCAD hoặc Revit để vẽ:
- Mặt bằng tổng thể (Overall Floor Plan)
- Đường biên giới đất, vị trí nhà trên đất.
- Các tầng (nếu có).

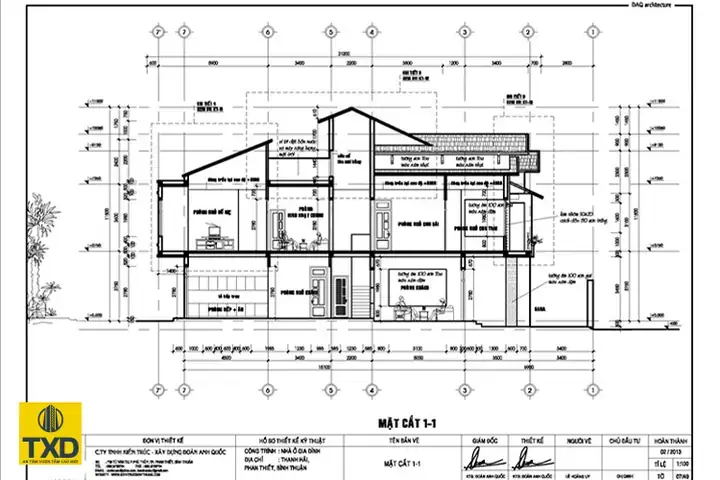

- Mặt cắt (Section)
- Cắt dọc và cắt ngang để thể hiện độ cao, mái, nền móng.
- Mặt đứng (Elevation)
- Hai mặt đứng (đông, tây) hoặc ba mặt (đông, tây, nam) tùy vào thiết kế.
- Bản vẽ kết cấu (Structural Drawing)
- Cột, dầm, móng, nền.
- Bản vẽ hệ thống (MEP – Mechanical, Electrical, Plumbing)
- Đường ống nước, dây điện, hệ thống điều hòa.
5.2 Quy chuẩn và tiêu chuẩn thiết kế
| Hệ thống | Tiêu chuẩn Việt Nam | Ghi chú |
|---|---|---|
| Móng nền | TCVN 9385:2005 | Độ sâu móng tùy địa chất, thường 0,8‑1,2 m. |
| Cột, dầm | TCVN 8250:2026 (Bê tông cốt thép) | Kích thước tối thiểu, tỷ lệ cốt thép. |
| Kết cấu mái | TCVN 9385:2005 | Độ dốc mái, vật liệu che phủ. |
| Hệ thống điện | TCVN 7446:2026 | Định mức dây dẫn, ổ cắm, công tắc. |
| Hệ thống cấp nước | TCVN 3995:2026 | Đường ống, van, bồn chứa. |
Đảm bảo mọi chi tiết đều đánh số, đánh dấu và ghi chú rõ ràng.
5.3 Thiết kế nội thất và nội thất tích hợp
- Bố trí nội thất: tủ, giường, bàn ghế, các thiết bị gia dụng.
- Lựa chọn vật liệu: gạch lát sàn, sàn gỗ, đá tự nhiên, tông màu.
- Chi tiết kiến trúc: cửa ra vào, cửa sổ, lan can, cầu thang.
Bạn có thể tạo mô hình 3D trong Revit hoặc SketchUp để khách hàng dễ hình dung.
6. Kiểm tra, rà soát và hoàn thiện bản vẽ
Có thể bạn quan tâm: Cách Luyện Nét Vẽ Đẹp: Hành Trình Từ Cơ Bản Đến Thành Thạo
6.1 Kiểm tra khối lượng công việc (Quantity Take‑off)
- Tính toán khối lượng: diện tích sàn, khối lượng bê tông, số lượng gạch, nhôm, thép.
- Lập bảng dự toán: giúp chủ nhà dự trù chi phí và nhà thầu lập báo giá.
6.2 Rà soát độ chính xác
- Kiểm tra kích thước: so sánh với đo đạc thực địa.
- Kiểm tra tính logic: các phòng có đủ diện tích, cửa sổ không bị chồng lên nhau, hệ thống ống nước không cắt ngang chịu tải.
- Tuân thủ quy chuẩn: đảm bảo mọi chi tiết đáp ứng TCVN và quy hoạch địa phương.
6.3 Đánh dấu các thay đổi (Revision Cloud)
Khi có sửa đổi, dùng Revision Cloud trong AutoCAD để làm nổi bật các phần đã thay đổi, kèm theo ngày tháng và người thực hiện.
6.4 Chuẩn bị hồ sơ nộp thủ tục xây dựng
- Bản vẽ tổng thể (có mặt bằng, mặt đứng, mặt cắt).
- Bản vẽ kết cấu và hệ thống MEP.
- Bản vẽ nội thất (nếu yêu cầu).
- Bản tính toán kết cấu (đối với công trình quy mô lớn).
- Bản cam kết bảo hiểm, bảo hành.
Đưa các bản vẽ dưới định dạng PDF (độ phân giải 300 dpi) và DWG để cơ quan quản lý và nhà thầu sử dụng.
7. Lời khuyên thực tiễn cho người mới làm bản vẽ nhà
- Bắt đầu từ bản vẽ sơ khởi: Đừng vội vẽ chi tiết ngay, hãy để ý tưởng luân chuyển và nhận phản hồi.
- Sử dụng lớp (layer) trong phần mềm: Tách biệt giữa kiến trúc, kết cấu, điện nước để dễ chỉnh sửa.
- Lưu trữ thường xuyên: Dùng cloud (Google Drive, Dropbox) để tránh mất dữ liệu.
- Tham khảo các tiêu chuẩn quốc tế: Nếu dự án có yêu cầu xanh (LEED, BREEAM) hoặc phòng cháy chữa cháy (NFPA).
- Học qua video tutorial: YouTube có rất nhiều kênh dạy AutoCAD, Revit miễn phí.
- Tham gia cộng đồng: Các diễn đàn kiến trúc, nhóm Facebook giúp giải đáp nhanh các thắc mắc kỹ thuật.
8. Kết luận
Làm bản vẽ nhà không phải là công việc đơn thuần của một người mà là quá trình kết hợp giữa nghệ thuật và khoa học. Từ việc khảo sát hiện trường, lên ý tưởng, vẽ sơ đồ, cho tới hoàn thiện bản vẽ kỹ thuật và nộp hồ sơ, mỗi bước đều đòi hỏi sự tỉ mỉ, hiểu biết về quy chuẩn và khả năng giao tiếp tốt với chủ nhà và nhà thầu.
Nếu bạn là người mới bắt đầu, hãy bắt đầu với những công cụ đơn giản, dần dần nâng cấp lên phần mềm chuyên nghiệp, đồng thời luôn kiểm tra lại các số liệu và tuân thủ quy định địa phương. Khi bản vẽ được hoàn thiện, không chỉ mang lại sự an tâm cho chủ nhà mà còn là nền tảng vững chắc cho dự án xây dựng diễn ra suôn sẻ, tiết kiệm chi phí và thời gian.
Hy vọng bài viết này đã cung cấp cho bạn một lộ trình chi tiết, rõ ràng để “cách làm bản vẽ nhà” từ A đến Z. Chúc bạn thành công trong những dự án kiến trúc sắp tới!
