Cách Sửa Bản Vẽ Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

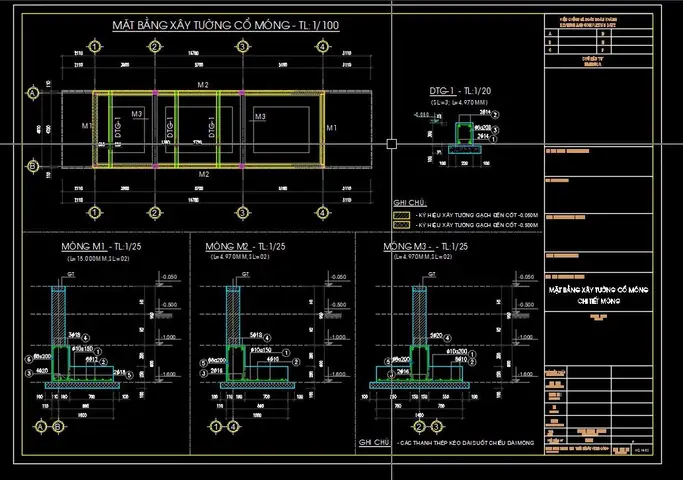

I. Giới thiệu tổng quan về việc sửa bản vẽ AutoCAD

AutoCAD là một trong những phần mềm thiết kế kỹ thuật hàng đầu hiện nay, được sử dụng rộng rãi trong các lĩnh vực như kiến trúc, cơ khí, điện tử, xây dựng và nhiều ngành công nghiệp khác. Tuy nhiên, trong quá trình làm việc, chúng ta thường gặp phải những lỗi hoặc nhu cầu chỉnh sửa bản vẽ: thay đổi kích thước, di chuyển đối tượng, sửa lỗi đo đạc, cập nhật thông tin mới, hay đơn giản chỉ là tối ưu hoá bản vẽ để dễ dàng quản lý. Việc nắm vững các kỹ thuật sửa bản vẽ AutoCAD không chỉ giúp tiết kiệm thời gian mà còn nâng cao chất lượng công việc, giảm thiểu sai sót và tăng tính chuyên nghiệp.

Bài viết dưới đây sẽ cung cấp một hướng dẫn chi tiết, từng bước một, từ những thao tác cơ bản nhất cho đến các kỹ thuật nâng cao, giúp bạn tự tin xử lý mọi tình huống khi cần sửa đổi bản vẽ AutoCAD. Nội dung được chia thành các phần lớn:

1. Chuẩn bị môi trường làm việc – Cài đặt, tùy chỉnh giao diện và thiết lập các tùy chọn quan trọng.
2. Những công cụ sửa chữa cơ bản – Lệnh Move, Copy, Rotate, Scale, Trim, Extend, Fillet, Chamfer, và các lệnh chỉnh sửa đối tượng.
3. Quản lý lớp (Layers) và thuộc tính (Properties) – Cách chỉnh sửa lớp, màu sắc, kiểu đường, độ dày và các thuộc tính khác.
4. Sửa chữa các lỗi đo đạc và kích thước – Sử dụng lệnh DimEdit, DimScale, và các công cụ kiểm tra độ chính xác.
5. Sửa đổi block, xref và các đối tượng tham chiếu – Thay đổi nội dung block, cập nhật xref, và cách làm việc với các thư viện.
6. Kỹ thuật nâng cao – Sử dụng lệnh Grip, Align, Stretch, và các công cụ parametric để thay đổi hình học một cách linh hoạt.
7. Kiểm tra và tối ưu hoá bản vẽ – Sử dụng Purge, Overkill, Audit và các công cụ kiểm tra lỗi.
8. Lưu trữ, sao lưu và quản lý phiên bản – Thực hành lưu trữ an toàn và sử dụng DWG Compare để so sánh các phiên bản.
9. Mẹo và thủ thuật – Các phím tắt, macro và script giúp tăng tốc độ làm việc.

Hãy cùng đi sâu vào từng phần để nắm bắt toàn bộ quy trình sửa bản vẽ AutoCAD một cách hiệu quả nhất.

II. Chuẩn bị môi trường làm việc

1. Cài đặt và cập nhật AutoCAD

• Phiên bản phù hợp: Đảm bảo bạn đang sử dụng phiên bản AutoCAD mới nhất hoặc ít nhất là phiên bản hỗ trợ đầy đủ các lệnh bạn sẽ dùng. Các phiên bản mới thường có cải tiến về hiệu năng và tính năng sửa chữa.
• Cập nhật Service Pack: Kiểm tra và cài đặt các Service Pack (SP) và cập nhật hotfix để tránh các lỗi phần mềm gây khó khăn khi sửa bản vẽ.
• Cài đặt plug‑in cần thiết: Một số công việc có thể yêu cầu plug‑in như Autodesk Vault, Navisworks hoặc các plug‑in của bên thứ ba để quản lý dữ liệu lớn.

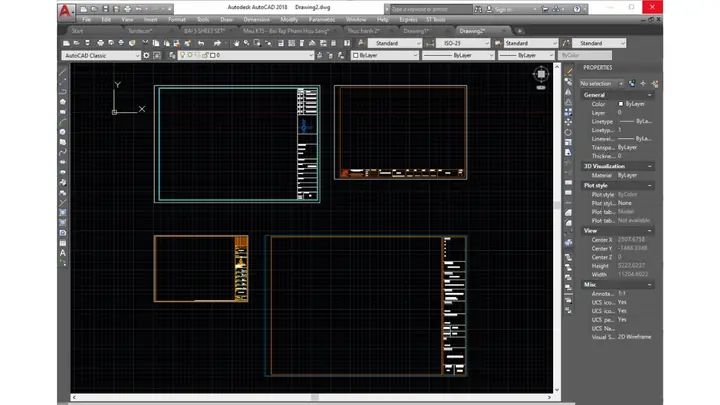

2. Tùy chỉnh giao diện (Workspace)

• Workspace Classic vs Ribbon: Chọn giao diện mà bạn cảm thấy thoải mái nhất. Đối với người mới, Ribbon cung cấp các tab công cụ rõ ràng.
• Tạo Toolbar riêng: Thêm các lệnh thường dùng (Move, Copy, Trim, Stretch…) vào một toolbar để truy cập nhanh.
• Thiết lập Quick Access Toolbar (QAT): Kéo các lệnh quan trọng vào QAT (đặt ở góc trên bên trái) để giảm thời gian tìm kiếm.

3. Cài đặt các tùy chọn quan trọng

Tùy chọn	Vị trí	Mô tả
Units	Format → Units	Đặt đơn vị đo (mm, cm, inch…) đồng nhất với dự án.
Limits	Limits	Xác định khu vực vẽ (đối với bản vẽ 2D truyền thống).
Snap & Grid	Drafting Settings → Snap/Grid	Thiết lập độ chính xác khi di chuyển đối tượng.
Object Snap (OSNAP)	OSNAP	Bật các điểm bắt dính (endpoint, midpoint, center…).
Dynamic Input	DYNMODE	Bật/ tắt hiển thị thông tin nhập liệu ngay trên bản vẽ.
Command Aliases	acad.pgp	Tạo phím tắt lệnh (VD: “M” cho Move).

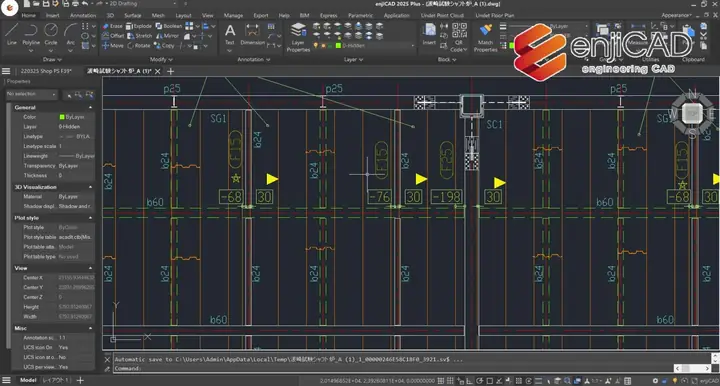

4. Tạo bản sao lưu tự động (AutoSave)

• Vào Options → Open and Save → Automatic Save và thiết lập thời gian lưu tự động (khuyến nghị 5-10 phút). Điều này giúp bạn khôi phục nhanh khi gặp lỗi phần mềm hoặc mất dữ liệu.

III. Các công cụ sửa chữa cơ bản

Có thể bạn quan tâm: Cách Sử Dụng Hình Vẽ Hiệu Quả Trong Công Việc Và Học Tập

1. Lệnh Move (Di chuyển)

• Cú pháp: MOVE → Chọn đối tượng → Xác định điểm gốc → Xác định điểm đích.
• Mẹo: Sử dụng Object Snap để di chuyển chính xác tới một điểm cụ thể (ví dụ: endpoint của một đoạn thẳng).

2. Lệnh Copy (Sao chép)

• Cú pháp: COPY → Chọn đối tượng → Xác định điểm gốc → Xác định điểm đích.
• Sao chép đa lần: Nhấn Enter sau khi di chuyển lần đầu, sau đó nhập khoảng cách và số lần sao chép (ví dụ: @100,0,0 và 5 để tạo 5 bản sao cách nhau 100 đơn vị).

3. Lệnh Rotate (Xoay)

• Cú pháp: ROTATE → Chọn đối tượng → Xác định điểm trung tâm → Nhập góc xoay (đơn vị độ hoặc radian).
• Xoay theo đối tượng khác: Sử dụng Reference (R) để xác định góc xoay dựa trên góc hiện tại và góc mong muốn của một đối tượng tham chiếu.

4. Lệnh Scale (Phóng to/thu nhỏ)

• Cú pháp: SCALE → Chọn đối tượng → Xác định điểm gốc → Nhập hệ số tỉ lệ (VD: 2 để gấp đôi, 0.5 để giảm một nửa).
• Scale Uniform vs Non‑Uniform: Đối với non‑uniform, nhập tỉ lệ riêng cho X, Y, Z (VD: 2,1,0.5).

5. Lệnh Trim (Cắt)

• Cú pháp: TRIM → Chọn “cutting edges” (đường cắt) → Nhấn Enter → Chọn các đối tượng cần cắt.
• Sử dụng Fence: Nhấn F trong lệnh Trim để vẽ một đường “rào” cắt nhanh các đối tượng nằm trong khu vực.

6. Lệnh Extend (Mở rộng)

• Cú pháp: EXTEND → Chọn “boundary edges” (đường giới hạn) → Nhấn Enter → Chọn các đối tượng cần mở rộng tới ranh giới.

7. Lệnh Fillet và Chamfer (Bo góc, Vát góc)

• Fillet (FILLET): Nhập bán kính (hoặc R) → Chọn hai đoạn thẳng → AutoCAD tạo một vòng cung mỏng nối chúng.
• Chamfer (CHAMFER): Nhập độ dài hoặc góc → Chọn hai đoạn thẳng → AutoCAD tạo đoạn thẳng cắt góc.

8. Lệnh Offset (Dịch chuyển song song)

• Cú pháp: OFFSET → Nhập khoảng cách → Chọn đối tượng → Xác định phía dịch (bên trong hoặc bên ngoài).

9. Lệnh Stretch (Kéo dãn)

• Cú pháp: STRETCH → Chọn đối tượng bằng Window (hình chữ nhật “crossing”) → Xác định điểm gốc → Xác định điểm đích.
• Lưu ý: Chỉ các điểm nằm trong vùng chọn sẽ bị kéo dãn; các điểm ngoài vùng sẽ không thay đổi.

IV. Quản lý lớp (Layers) và thuộc tính (Properties)

Có thể bạn quan tâm: Cách Săn Ong Vò Vẽ: Bí Quyết Hiệu Quả Để Thu Hoạch Mật Ong Sạch Và An Toàn

1. Tạo và chỉnh sửa lớp

• Mở Layer Properties Manager (LA): Tại đây bạn có thể tạo lớp mới, đổi màu, kiểu đường, độ dày, và trạng thái (on/off, frozen/thawed).
• Quy tắc đặt tên: Sử dụng hệ thống đặt tên có cấu trúc (VD: A-ARCH, S-STRUCT, E-ELEC) để dễ dàng lọc và tìm kiếm.

2. Gán lớp cho đối tượng

• Cách nhanh: Chọn đối tượng → Nhấn Ctrl+1 để mở Properties palette → Thay đổi mục Layer.
• Sử dụng Match Properties (MA): Nhấp vào đối tượng mẫu có lớp mong muốn → Nhấp vào đối tượng cần thay đổi.

3. Thay đổi thuộc tính chung

• Color, Linetype, Lineweight: Thay đổi qua Properties palette hoặc Layer Properties Manager để đồng bộ toàn bộ đối tượng trong lớp.
• Transparency: Hữu ích khi làm việc với bản vẽ 3D hoặc khi cần hiển thị các lớp nền.

4. Sử dụng Layer States Manager

• Lưu và tải các trạng thái lớp (ví dụ: hiển thị chỉ các lớp kiến trúc, hoặc chỉ các lớp điện). Điều này giúp chuyển đổi nhanh giữa các chế độ làm việc mà không cần thay đổi thuộc tính từng lớp.

V. Sửa chữa các lỗi đo đạc và kích thước

1. Kiểm tra độ chính xác (Accuracy Check)

• Lệnh DIST: Đo khoảng cách giữa hai điểm để xác nhận kích thước.
• Lệnh MEASUREGEOM: Đo diện tích, chu vi, góc, bán kính của đối tượng.

2. Sửa đổi kích thước (Dimension)

• Chỉnh sửa kích thước hiện có: Chọn kích thước → Nhấn Ctrl+1 → Thay đổi giá trị trong mục Text hoặc Primary Units.
• Sử dụng DIMEDIT: Lệnh DIMEDIT → Chọn kích thước → Chọn tùy chọn Text, Primary Units, Arrowheads… để chỉnh sửa chi tiết.
• Thay đổi tỉ lệ kích thước: DIMSTYLE → Chỉnh Scale for Dimension Features để phù hợp với tỷ lệ bản vẽ.

3. Xử lý các lỗi “over‑dimensioned”

• Khi một đối tượng có nhiều kích thước chồng lấn, sử dụng DIMBREAK để tạo khoảng trống cho các chú thích.
• DIMJOGLINE và DIMCLRD giúp điều chỉnh vị trí và màu sắc của các đường kích thước.

VI. Sửa đổi block, xref và các đối tượng tham chiếu

Có thể bạn quan tâm: Cách Sài Bản Vẽ Trên Wacom: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Block (Khối)

• Mở block để chỉnh sửa: BEDIT hoặc double‑click vào block → Mở Block Editor.
• Thêm/ Xóa đối tượng trong block: Sử dụng các lệnh cơ bản (Line, Circle, etc.) trong Block Editor.
• Cập nhật block: Sau khi chỉnh sửa, nhấn Save Block để áp dụng cho toàn bộ bản vẽ.

2. Dynamic Block

• Sử dụng Parameter và Action: Thêm các tham số (Stretch, Rotate, Visibility) để block có thể tùy chỉnh nhanh.
• Thay đổi giá trị: Chọn block → Nhấn Ctrl+1 → Thay đổi giá trị trong mục Dynamic Block Properties.

3. Xref (External Reference)

• Attach Xref: XATTACH → Chọn file DWG → Đặt vị trí, tỉ lệ, và góc quay.
• Cập nhật Xref: Khi file nguồn thay đổi, mở External References palette, nhấn Reload để đồng bộ.
• Detach Xref: Nếu không còn cần, chọn Detach để biến Xref thành các đối tượng bình thường.

4. Thay đổi đường dẫn Xref

• Path Manager (XREFPATH): Cho phép thay đổi đường dẫn tới các file Xref khi di chuyển dự án sang máy khác.

VII. Kỹ thuật nâng cao

1. Sử dụng Grip (Cú pháp nhanh)

• Khi một đối tượng được chọn, các grip (điểm nhỏ màu xanh) xuất hiện. Kéo grip để di chuyển, kéo dài, hoặc xoay đối tượng một cách trực quan.
• Nhấn Shift khi kéo grip để giữ tỷ lệ (scale) đồng đều.

2. Lệnh Align

• Cú pháp: ALIGN → Chọn đối tượng → Xác định 2-3 cặp điểm nguồn‑đích → Nhập Y để scale nếu cần.
• Dùng để căn chỉnh các bộ phận kỹ thuật (ví dụ: căn bản vẽ với bản đồ).

3. Lệnh Parametric Constraints

• Geometric Constraints: CONSTRAINTGEOM → Giới hạn quan hệ giữa các đối tượng (parallel, perpendicular, concentric…).
• Dimensional Constraints: CONSTRAINTDIM → Gắn các giá trị kích thước cố định hoặc biến đổi.
• Khi thay đổi một đối tượng, các đối tượng liên quan sẽ tự động điều chỉnh theo ràng buộc.

4. Lệnh Array (Mảng)

• Rectangular Array: ARRAYRECT → Tạo lưới các bản sao với khoảng cách và số lượng xác định.
• Polar Array: ARRAYPOLAR → Tạo các bản sao xoay quanh một điểm trung tâm.
• Path Array: ARRAYPATH → Đặt các bản sao dọc theo một đường cong hoặc polyline.

5. Lệnh Matchprop (Match Properties)

Có thể bạn quan tâm: Cách Shop Bản Vẽ Nhanh: Bí Quyết Tối Ưu Hóa Quy Trình, Tiết Kiệm Thời Gian Và Chi Phí

• Sử dụng MA → Chọn đối tượng mẫu → Nhấn Enter → Chọn đối tượng cần áp dụng thuộc tính giống mẫu (layer, linetype, color, lineweight, etc.).

VIII. Kiểm tra và tối ưu hoá bản vẽ

1. Lệnh PURGE

• Loại bỏ các đối tượng không sử dụng (blocks, layers, linetypes, etc.) để giảm dung lượng file.
• Sử dụng PURGE → Chọn All → Nhấn Enter → Lặp lại cho tới khi không còn thông báo “purge items”.

2. Lệnh OVERKILL

• Loại bỏ các đoạn thẳng, arc, polyline trùng lặp, hoặc các đối tượng quá gần nhau.
• OVERKILL → Chọn đối tượng → Xác định tolerance (độ sai số) → Nhấn Enter.

3. Lệnh AUDIT

• Kiểm tra và sửa chữa lỗi dữ liệu trong file DWG.
• AUDIT → Nhấn Y để sửa lỗi tự động.

4. Kiểm tra độ phủ (Clipping) và 3D view

• Đối với bản vẽ 3D, sử dụng ViewCube và Visual Styles để kiểm tra các bề mặt, vết cắt không mong muốn.

5. Sử dụng DWG Compare (AutoCAD 2026+)

• COMPARE → Chọn file gốc và file mới → Xem sự khác biệt được highlight bằng màu.
• Rất hữu ích để xác định các thay đổi đã thực hiện và kiểm tra tính chính xác.

IX. Lưu trữ, sao lưu và quản lý phiên bản

1. Lưu trữ định dạng chuẩn

• DWG: Định dạng gốc, tương thích với mọi phiên bản AutoCAD.
• DXF: Dùng khi trao đổi dữ liệu với phần mềm không phải AutoCAD.

2. Tạo bản sao lưu tự động

• Đặt đường dẫn sao lưu trong Options → Open and Save → File Safety Precautions.
• Đặt số bản sao lưu tối đa (ví dụ: 5 bản) để tránh chiếm quá nhiều dung lượng.

3. Quản lý phiên bản (Version Control)

• Sử dụng naming convention: ProjectName_RevA.dwg, ProjectName_RevB.dwg, …
• Sử dụng hệ thống quản lý tài liệu (PDM): Autodesk Vault, SharePoint, hoặc các hệ thống Git‑LFS cho bản vẽ.

4. Khôi phục từ bản sao lưu

• Khi AutoCAD gặp lỗi “file is corrupted”, mở Recovery Manager → Chọn file → AutoCAD sẽ cố gắng khôi phục và lưu lại dưới dạng RECOVERED.dwg.

X. Mẹo và thủ thuật giúp tăng tốc độ làm việc

Thủ thuật	Phím tắt / Lệnh	Mô tả
Zoom Extents	ZE (alias)	Hiển thị toàn bộ bản vẽ.
Pan	P (alias) hoặc giữ Mouse Wheel	Di chuyển nhanh khung nhìn.
Dynamic UCS	UCSICON → Dynamic	Tự động cập nhật hệ tọa độ khi vẽ trên các mặt phẳng khác nhau.
Quick Select	QSELECT	Lọc và chọn các đối tượng theo lớp, kiểu, màu, …
Layer Isolate	LA → Isolate	Ẩn mọi lớp ngoại trừ lớp đang làm việc.
Select Similar	SELECTSIMILAR	Chọn các đối tượng có cùng kiểu và thuộc tính.
Command Line History	F2	Xem lịch sử lệnh đã nhập.
Macro	CUI → Customize → Tạo macro	Gán chuỗi lệnh (VD: ^C^C._PURGE;_ALL;_Y) vào một nút.
Script	.scr file	Tự động thực thi một loạt lệnh (đặc biệt hữu ích cho chuẩn hoá quy trình).

1. Sử dụng Command Aliases để rút ngắn lệnh

• Mở file acad.pgp (có thể qua OPTIONS → Files → Support File Search Path → Edit Aliases).
• Thêm alias:
  mv, MOVE cp, COPY ro, ROTATE sc, SCALE ft, FILLET
• Lưu và tải lại bằng lệnh REINIT.

2. Tối ưu hoá Viewport trong Layout

• Khi làm việc trong Layout, đặt Scale cho viewport đúng với bản vẽ để tránh việc kéo thả lại kích thước khi in.
• Sử dụng Annotation Scale để các kích thước luôn đúng tỷ lệ dù viewport thay đổi.

3. Kiểm tra Performance khi làm việc với file lớn

• Turn off hardware acceleration (đôi khi gây lỗi hiển thị).
• Limit number of displayed objects: REGEN → All → Enter để làm mới đồ họa.
• Use XREF thay vì chèn toàn bộ file để giảm dung lượng và tăng tốc độ mở file.

XI. Kết luận

Việc sửa bản vẽ AutoCAD không chỉ đơn thuần là di chuyển, xoay hay sao chép các đối tượng, mà còn bao gồm quản lý lớp, thuộc tính, block, xref, và việc kiểm tra, tối ưu hoá file để đảm bảo độ chính xác và hiệu suất làm việc. Bằng cách nắm vững các lệnh cơ bản, kỹ thuật nâng cao và những mẹo tối ưu, bạn sẽ:

1. Tiết kiệm thời gian: Thực hiện các chỉnh sửa nhanh chóng nhờ phím tắt, macro và công cụ tự động.
2. Giảm thiểu lỗi: Kiểm tra độ chính xác, sử dụng Audit và các công cụ phát hiện lỗi.
3. Quản lý dự án hiệu quả: Sử dụng lớp, block, xref và hệ thống phiên bản để tổ chức dữ liệu một cách khoa học.
4. Tối ưu hoá file: Loại bỏ dữ liệu không cần thiết, giảm dung lượng và cải thiện hiệu năng phần mềm.

Hãy áp dụng những kiến thức trên vào thực tiễn công việc hằng ngày, và bạn sẽ thấy quá trình sửa chữa bản vẽ AutoCAD trở nên mượt mà, chuyên nghiệp hơn bao giờ hết. Chúc bạn thành công!
