Cách Tính Tỉ Lệ Bản Vẽ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực kiến trúc, xây dựng, cơ khí, và thiết kế công nghiệp, tỉ lệ bản vẽ (scale) là một trong những yếu tố quan trọng nhất quyết định độ chính xác và khả năng truyền đạt thông tin của bản vẽ. Việc hiểu và áp dụng đúng tỉ lệ không chỉ giúp các nhà thiết kế, kỹ sư, và thợ xây dựng thực hiện công việc một cách hiệu quả mà còn giảm thiểu sai sót, tiết kiệm chi phí và thời gian. Bài viết này sẽ cung cấp cho bạn một hướng dẫn toàn diện, chi tiết và dễ hiểu về cách tính tỉ lệ bản vẽ, từ khái niệm cơ bản, các công thức phổ biến, cách lựa chọn tỉ lệ phù hợp cho từng loại dự án, cho tới các lưu ý thực tiễn và ví dụ thực tế.

1. Khái Niệm Cơ Bản Về Tỉ Lệ Bản Vẽ

1.1 Định Nghĩa

Tỉ lệ bản vẽ là mối quan hệ giữa kích thước thực tế của một đối tượng (độ dài, diện tích, thể tích…) và kích thước của đối tượng đó được thể hiện trên bản vẽ. Nó thường được biểu diễn dưới dạng một tỉ số, ví dụ: 1:100, 1/50, 2:1, v.v.

• Tỉ lệ 1:100 nghĩa là 1 cm trên bản vẽ tương đương với 100 cm (1 m) trong thực tế.
• Tỉ lệ 2:1 nghĩa là bản vẽ phóng to, 1 cm trên bản vẽ tương đương với 0,5 cm trong thực tế.

1.2 Vai Trò Của Tỉ Lệ

• Truyền đạt thông tin chính xác: Đảm bảo mọi người đọc bản vẽ đều hiểu đúng kích thước thực tế.
• Tiết kiệm không gian: Cho phép hiển thị các công trình lớn trên giấy hoặc màn hình với kích thước hợp lý.
• Dễ dàng tính toán: Khi biết tỉ lệ, người dùng có thể nhanh chóng chuyển đổi giữa kích thước thực và kích thước bản vẽ.

1.3 Các Loại Tỉ Lệ Phổ Biến

Loại tỉ lệ	Mô tả	Ứng dụng thường gặp
Tỉ lệ thực (Full Scale)	1:1	Bản vẽ chi tiết máy móc, linh kiện nhỏ
Tỉ lệ thu nhỏ (Reduction Scale)	1:n (n>1)	Bản vẽ kiến trúc, mặt bằng, mặt cắt
Tỉ lệ phóng to (Enlargement Scale)	n:1 (n>1)	Bản vẽ chi tiết hàn, lắp ráp, mô hình
Tỉ lệ hỗn hợp	Kết hợp nhiều tỉ lệ trong cùng một bản vẽ	Bản vẽ tổng thể + chi tiết phụ

2. Công Thức Cơ Bản Để Tính Tỉ Lệu

2.1 Công Thức Tổng Quát

Có thể bạn quan tâm: Cách Phá Mật Khẩu Hình Vẽ: Kỹ Thuật, Công Cụ Và Những Lưu Ý Quan Trọng

\text{Tỉ lệ} = \frac{\text{Kích thước trên bản vẽ}}{\text{Kích thước thực tế}}

Hoặc viết dưới dạng tỉ số:

\text{Tỉ lệ} = \frac{1}{n} \quad \text{(n là số lần thu nhỏ)}

2.2 Tính Kích Thước Trên Bản Vẽ

Nếu biết tỉ lệ và kích thước thực tế, ta có:

\text{Kích thước trên bản vẽ} = \frac{\text{Kích thước thực tế}}{n}

Ví dụ: Độ dài thực tế 30 m, tỉ lệ 1:100 → kích thước trên bản vẽ = 30 m / 100 = 0,3 m = 30 cm.

2.3 Tính Kích Thước Thực Tế Từ Bản Vẽ

\text{Kích thước thực tế} = \text{Kích thước trên bản vẽ} \times n

Ví dụ: Trên bản vẽ có một đoạn đường dài 5 cm, tỉ lệ 1:200 → kích thước thực tế = 5 cm × 200 = 1000 cm = 10 m.

2.4 Tính Tỉ Lệ Khi Biết Hai Kích Thước

Nếu chỉ biết kích thước thực tế và kích thước trên bản vẽ, tỉ lệ được tính bằng:

n = \frac{\text{Kích thước thực tế}}{\text{Kích thước trên bản vẽ}}

Ví dụ: Thực tế 12 m, bản vẽ 6 cm → n = 12 m / 0,06 m = 200 → tỉ lệ 1:200.

3. Lựa Chọn Tỉ Lệ Phù Hợp Cho Các Loại Dự Án

3.1 Kiến Trúc Và Xây Dựng

Loại bản vẽ	Tỉ lệ thường dùng	Lý do
Mặt bằng tổng thể	1:500 – 1:200	Hiển thị toàn bộ khu vực, giảm chi tiết
Mặt bằng chi tiết	1:100 – 1:50	Đưa ra thông tin chi tiết cho mỗi phòng, cấu kiện
Mặt cắt, bố trí	1:100 – 1:20	Cần độ chính xác cao hơn để xác định độ cao, độ dày
Bản vẽ kết cấu (cột, dầm)	1:50 – 1:20	Độ chi tiết cao để tính toán chịu lực

3.2 Cơ Khí Và Thiết Kế Sản Phẩm

Có thể bạn quan tâm: Cách Vẽ Đường Thẳng Trong Photoshop: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Loại bản vẽ	Tỉ lệ thường dùng	Lý do
Bản vẽ tổng thể máy móc	1:20 – 1:10	Đảm bảo các bộ phận lớn hiển thị rõ
Bản vẽ chi tiết linh kiện	1:5 – 1:1	Cần độ chính xác tuyệt đối
Bản vẽ hàn, lắp ráp	2:1 – 5:1 (phóng to)	Giúp kỹ thuật viên dễ dàng đọc các chi tiết hàn, lắp ráp

3.3 Điện Tử Và PCB

• PCB (Printed Circuit Board): Thường dùng tỉ lệ 1:1 hoặc 1:2 để hiển thị các đường mạch, lỗ hàn.
• Bản vẽ mạch điện: 1:10 – 1:20 để biểu diễn chi tiết các thành phần.

3.4 Mô Hình Kiến Trúc (Scale Model)

• Mô hình kiến trúc thường dùng tỉ lệ 1:100, 1:200, 1:500 tùy vào kích thước mô hình thực tế và không gian trưng bày.

4. Các Bước Thực Hiện Tính Tỉ Lệ Trên Thực Tiễn

Bước 1: Xác Định Mục Đích Bản Vẽ

• Mục tiêu truyền tải thông tin (toàn cảnh, chi tiết, lắp ráp…).
• Đối tượng người đọc (kỹ sư, nhà thầu, khách hàng…).

Bước 2: Thu Thập Các Kích Thước Thực Tế

• Sử dụng máy đo, bản đồ, bản khảo sát hoặc các dữ liệu thiết kế.

Bước 3: Chọn Tỉ Lệ Ban Đầu

• Dựa vào kích thước tổng thể và kích thước giấy/điện tử.
• Đảm bảo các chi tiết quan trọng vẫn đủ lớn để đọc được.

Bước 4: Kiểm Tra Tính Khả Thi

• Vẽ thử một phần trên giấy hoặc phần mềm CAD.
• Đảm bảo độ dài bản vẽ không vượt quá kích thước giấy (A4, A3, A2, …) hoặc kích thước màn hình.

Bước 5: Tinh Chỉnh Tỉ Lệ (nếu cần)

Có thể bạn quan tâm: Cách Vẽ Ô Tô Tương Lai: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

• Nếu bản vẽ quá chật hoặc quá rộng, thay đổi tỉ lệ cho phù hợp.
• Đối với bản vẽ tổng thể, có thể dùng tỉ lệ đồng thời (multiple scales) – ví dụ: 1:500 cho khu vực chung, 1:200 cho khu vực chi tiết.

Bước 6: Ghi Chú Tỉ Lệ Rõ Ràng

• Đặt nhãn tỉ lệ ở góc bản vẽ, thường ở vị trí điểm góc hoặc trên thanh tiêu đề.
• Sử dụng định dạng chuẩn: “Scale 1:100” hoặc “Scale = 1/100”.

Bước 7: Kiểm Tra Lại Các Đo Lường

• Sử dụng công cụ đo trên bản vẽ (kẻ, thước, công cụ đo trong CAD) để xác nhận tính đúng đắn của tỉ lệ.

5. Cách Tính Tỉ Lệ Bằng Các Phần Mềm CAD

5.1 AutoCAD

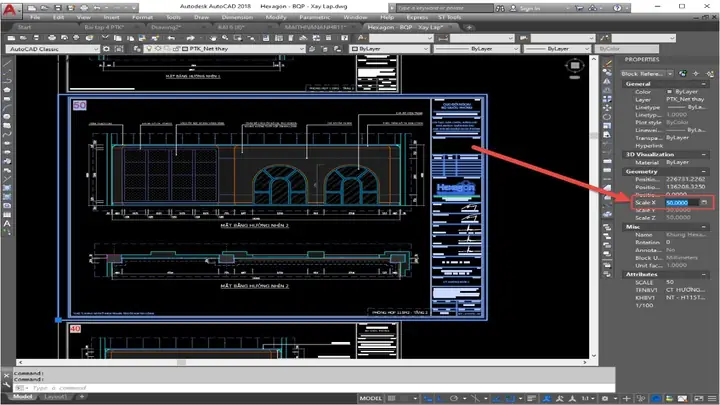

1. Mở bản vẽ và chọn Layout hoặc Model Space.
2. Sử dụng lệnh SCALE để thay đổi kích thước đối tượng:
3. Nhập SCALE, chọn đối tượng, nhập Reference point, Reference length (độ dài thực tế) và New length (độ dài mong muốn trên bản vẽ).
4. Đặt Viewport Scale trong Layout:
5. Click chuột phải vào viewport → Properties → Standard Scale → chọn tỉ lệ (1:100, 1:50, …).

5.2 SolidWorks

1. Khi tạo bản vẽ, Drawing Sheet có mục Scale.
2. Chọn Scale → Custom Scale → nhập tỉ lệ mong muốn.
3. Khi chèn view, phần mềm tự động áp dụng tỉ lệ đã thiết lập.

5.3 Revit

1. Đi tới View Properties → Scale.
2. Nhập 1:x (ví dụ 1:200) hoặc chọn Custom để nhập tỉ lệ tùy chỉnh.
3. Revit sẽ tự động cập nhật kích thước các thành phần trong view.

5.4 SketchUp

1. Sử dụng Tape Measure Tool → Model Info → Units để thiết lập đơn vị.
2. Khi nhập Scale, nhập tỉ lệ như 1/100 (đối với mô hình thu nhỏ) hoặc 2 (phóng to 2 lần).

6. Lưu Ý Khi Tính Và Áp Dụng Tỉ Lệ

6.1 Độ Chính Xác Của Đo Lường

Có thể bạn quan tâm: Cách Vẽ Áo Sơ Mi Nam: Hướng Dẫn Từng Bước Để Tạo Nên Những Bản Thiết Kế Độc Đáo

• Sai số trong đo lường thực tế sẽ lan truyền thành sai số trên bản vẽ. Nên luôn đo lại và xác nhận các kích thước quan trọng.

6.2 Độ Phân Giải Của Giấy Hoặc Màn Hình

• Khi tỉ lệ quá nhỏ (ví dụ 1:2000), các chi tiết tinh vi có thể không hiện thị được trên giấy A4. Cân nhắc sử dụng bản vẽ chi tiết riêng.

6.3 Tầm Nhìn Đối Tượng Đọc Bản Vẽ

• Đối với khách hàng không chuyên, nên dùng tỉ lệ lớn hơn (ví dụ 1:100) để dễ hiểu.
• Đối với kỹ sư, có thể dùng tỉ lệ thu nhỏ (1:500) cho bản tổng thể, đồng thời cung cấp bản chi tiết.

6.4 Đánh Dấu Tỉ Lệ Trên Bản Vẽ

• Đặt cùng với tiêu đề và đơn vị đo để tránh nhầm lẫn.
• Sử dụng font rõ ràng, kích thước chữ đủ lớn để đọc được.

6.5 Tỉ Lệ Đa Dạng Trên Cùng Một Bản Vẽ

• Khi cần hiển thị cả tổng thể và chi tiết, có thể tạo các viewport với tỉ lệ khác nhau trong cùng một layout.
• Đảm bảo đánh dấu rõ ràng mỗi viewport để người đọc không nhầm lẫn.

7. Ví Dụ Thực Tế

7.1 Ví Dụ 1: Thiết Kế Tòa Nhà Văn Phòng

• Kích thước thực tế: Chiều dài mặt bằng 80 m, chiều rộng 30 m, chiều cao 25 m.
• Mục tiêu: In bản vẽ tổng thể trên giấy A1 (594 mm × 841 mm).
• Bước tính:
• Chọn tỉ lệ 1:500 → 80 m → 160 mm, 30 m → 60 mm, 25 m → 50 mm.
• Tổng kích thước trên bản vẽ: 160 mm × 60 mm, vừa trong A1.
• Kết quả: Đánh dấu “Scale 1:500” trên tiêu đề, sử dụng viewport 1:500 cho mặt bằng tổng thể, và tạo một viewport 1:100 cho chi tiết tầng trệt.

7.2 Ví Dụ 2: Bản Vẽ Chi Tiết Máy CNC

• Kích thước thực tế: Bản thân máy dài 1500 mm, rộng 800 mm, cao 1200 mm.
• Mục tiêu: In bản vẽ chi tiết trên giấy A0 (841 mm × 1189 mm) để có đủ không gian cho các chi tiết.
• Tính toán:
• Nếu dùng tỉ lệ 1:50 → 1500 mm/50 = 30 mm, 800 mm/50 = 16 mm, 1200 mm/50 = 24 mm → quá nhỏ, chi tiết không rõ.
• Chọn tỉ lệ 1:10 → 150 mm × 80 mm × 120 mm → phù hợp, chi tiết hiển thị rõ ràng.
• Kết quả: Đánh dấu “Scale 1:10” và sử dụng các lệnh DIMENSION trong AutoCAD để gán kích thước thực tế.

7.3 Ví Dụ 3: Mô Hình Kiến Trúc Thu Nhỏ

• Kích thước thực tế: Cổng vào tòa nhà 4 m × 3 m.
• Mục tiêu: Tạo mô hình thu nhỏ cho triển lãm.
• Tỉ lệ: 1:100 → mô hình cổng có kích thước 4 cm × 3 cm.
• Thực hiện: Dùng CNC hoặc laser cutter để cắt các chi tiết theo tỉ lệ này.

8. Các Sai Lầm Thường Gặp Khi Tính Tỉ Lệ Và Cách Khắc Phục

Sai Lầm	Nguyên Nhân	Cách Khắc Phục
Quên ghi chú tỉ lệ	Thiếu thói quen	Luôn đặt Scale trong tiêu đề và mỗi viewport.
Chọn tỉ lệ quá nhỏ	Muốn “gọn” bản vẽ	Kiểm tra trước kích thước cuối cùng trên giấy; nếu chi tiết không đọc được, tăng tỉ lệ.
Sử dụng tỉ lệ không đồng nhất	Không hiểu yêu cầu	Đối với cùng một bản vẽ, giữ tỉ lệ cố định; nếu cần chi tiết, tạo viewport riêng.
Nhầm đơn vị đo	Đổi từ mm sang cm không đồng nhất	Kiểm tra đơn vị trong phần mềm và trên bản vẽ; luôn ghi rõ Units.
Sai công thức tính	Không quen với công thức	Ghi lại công thức trên giấy, sử dụng calculator hoặc Excel để kiểm tra.

9. Công Cụ Hỗ Trợ Tính Tỉ Lệ

9.1 Máy Tính Đơn Giản (Calculator)

• Nhập kích thước thực tế / tỉ lệ để ra kích thước bản vẽ.
• Hoặc kích thước bản vẽ × tỉ lệ để ra kích thước thực tế.

9.2 Bảng Tính Excel

Thực tế (m)	Tỉ lệ	Bản vẽ (mm)
12	1:100	=A21000/100
0.35	1:50	=A31000/50
…	…	…

• Dùng công thức =A21000/B2 để tự động tính.

9.3 Ứng Dụng Di Động

• Scale Calculator (iOS/Android): Nhập kích thước thực và tỉ lệ, nhận kết quả ngay.
• Architectural Scale App: Cung cấp các thước đo chuẩn (1:10, 1:20,…).

10. Kết Luận

Việc tính tỉ lệ bản vẽ không chỉ là một phép tính đơn giản, mà còn là một quá trình quyết định chất lượng, độ chính xác và hiệu quả của toàn bộ dự án thiết kế. Từ việc hiểu rõ khái niệm, lựa chọn tỉ lệ phù hợp, áp dụng công cụ phần mềm, tới kiểm tra và sửa lỗi, mỗi bước đều đóng góp vào việc tạo ra một bản vẽ chuyên nghiệp, dễ hiểu và đáp ứng yêu cầu thực tế.

Hãy luôn:

1. Xác định mục tiêu và đối tượng đọc trước khi chọn tỉ lệ.
2. Kiểm tra lại mọi kích thước và tỉ lệ trên bản vẽ cuối cùng.
3. Ghi chú rõ ràng tỉ lệ, đơn vị và các thông tin quan trọng.
4. Sử dụng công cụ hỗ trợ (CAD, Excel, ứng dụng di động) để giảm thiểu sai sót.

Với kiến thức và hướng dẫn chi tiết trong bài viết này, bạn đã sẵn sàng áp dụng cách tính tỉ lệ bản vẽ một cách tự tin và chuyên nghiệp trong mọi dự án, từ kiến trúc, xây dựng, cơ khí đến thiết kế sản phẩm và mô hình. Chúc bạn thành công!
