1. Giới thiệu chung về parabol
Parabol là một trong những đường cong quan trọng nhất trong toán học và các ứng dụng thực tiễn, từ thiết kế cầu, ống dẫn, cho tới các hệ thống quang học và viễn thông. Đặc điểm nổi bật của parabol là mọi điểm trên đường cong đều có khoảng cách bằng nhau tới một tiêu điểm (focus) và một đường thẳng gọi là trục dọc (directrix). Vì tính chất phản xạ đặc biệt, parabol được sử dụng rộng rãi trong ăng-ten, đèn pha, và các thiết bị thu âm. Vì vậy, việc trình bày vẽ parabol một cách chính xác, rõ ràng và thẩm mỹ không chỉ giúp người học hiểu sâu hơn về hình học mà còn hỗ trợ trong công việc thiết kế kỹ thuật.
Trong bài viết này, chúng ta sẽ đi sâu vào cách trình bày vẽ parabol trên giấy và trên phần mềm, bao gồm:
- Các khái niệm cơ bản và công thức toán học.
- Các bước vẽ parabol bằng tay (dùng thước, compa, trục tọa độ).
- Hướng dẫn vẽ parabol bằng các phần mềm đồ họa (GeoGebra, Desmos, MATLAB, Python‑Matplotlib).
- Những lưu ý khi trình bày đồ thị parabol trong báo cáo, bài giảng, và tài liệu kỹ thuật.
- Các ví dụ thực tế và bài tập thực hành.
Mục tiêu cuối cùng là bạn sẽ có được một quy trình chuẩn, có thể lặp lại và áp dụng trong mọi hoàn cảnh, từ lớp học tiểu học đến phòng thí nghiệm nghiên cứu.
2. Các khái niệm và công thức nền tảng
2.1. Định nghĩa hình học
Parabol là tập hợp các điểm ((x, y)) trong mặt phẳng sao cho khoảng cách tới một điểm cố định (F) (focus) bằng khoảng cách tới một đường thẳng cố định (d) (directrix). Nếu đặt focus tại ((0, p)) và directrix là đường thẳng (y = -p) (với (p > 0)), ta thu được phương trình chuẩn:
y = \frac{x^{2}}{4p}
Trong trường hợp focus nằm trên trục (x) và directrix là đường thẳng dọc, ta có:
x = \frac{y^{2}}{4p}
2.2. Phương trình tổng quát
Phương trình bậc hai hai biến:
Ax^{2} + Bxy + Cy^{2} + Dx + Ey + F = 0
với điều kiện (B^{2} – 4AC = 0) sẽ biểu diễn một parabol (điều kiện này gọi là “định danh” của conic). Khi (B = 0) và (A) hoặc (C) khác 0, phương trình sẽ rút gọn thành dạng chuẩn đã nêu ở trên (có thể dịch chuyển và quay trục).
Có thể bạn quan tâm: Cách Tranh Vẽ Bỉ Ngạn: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao
2.3. Các tham số quan trọng
| Tham số | Ý nghĩa | Công thức (đối với dạng chuẩn) |
|---|---|---|
| (p) | Khoảng cách từ đỉnh tới tiêu điểm (cũng là khoảng cách từ đỉnh tới directrix) | (p = \frac{1}{4a}) nếu phương trình dạng (y = ax^{2}) |
| Đỉnh ((h, k)) | Điểm cao nhất hoặc thấp nhất của parabol (đối với parabol mở lên hoặc xuống) | Đỉnh của (y = a(x-h)^{2}+k) là ((h, k)) |
| Tiêu điểm ((h, k+p)) | Điểm phản xạ đặc trưng | ((h, k + p)) (đối với parabol mở lên) |
| Directrix | Đường thẳng phản chiếu | (y = k – p) (đối với parabol mở lên) |
| Độ mở (a) | Độ “nhọn” của parabol, | (a = \frac{1}{4p}) |
Hiểu rõ các tham số này sẽ giúp bạn định vị các thành phần quan trọng trên đồ thị một cách chính xác, từ đó trình bày một cách khoa học và thẩm mỹ.
3. Quy trình vẽ parabol bằng tay
3.1. Chuẩn bị dụng cụ
- Giấy kẻ (kích thước A4 hoặc A3, tùy vào độ lớn cần vẽ).
- Thước kẻ (có thước thẳng và thước đo độ dài 0‑30 cm).
- Compas (để vẽ các vòng tròn, giúp xác định tiêu điểm và các điểm đối xứng).
- Bút chì HB (độ cứng trung bình) và bút mực (để tô đậm đường cong cuối cùng).
- Bảng tính (có thể là giấy trắng) để ghi lại các giá trị tham số.
3.2. Xác định hệ trục tọa độ
- Vẽ trục Ox và Oy: Đặt trục (x) nằm ngang, trục (y) nằm dọc, giao nhau tại gốc ((0,0)). Đánh dấu các đơn vị đều nhau (có thể mỗi ô 1 cm).
- Lựa chọn thang đo: Tuỳ vào giá trị (a) (hoặc (p)) mà bạn muốn vẽ, chọn thang đo sao cho đồ thị vừa vặn trong khung giấy. Ví dụ, nếu (a = 0.5), mỗi đơn vị trên trục (x) có thể là 1 cm, và trên trục (y) là 0.5 cm.
3.3. Vẽ các thành phần cơ bản
Bước 1: Đánh dấu đỉnh
Nếu parabol có dạng (y = a(x-h)^{2}+k), đánh dấu ((h, k)) trên trục. Đối với dạng chuẩn (y = ax^{2}), đỉnh luôn là ((0,0)).
Bước 2: Xác định tiêu điểm và directrix
– Tính (p = \frac{1}{4a}).
– Đánh dấu tiêu điểm (F(h, k+p)) trên trục (y).
– Vẽ đường directrix: một đường thẳng song song với trục (x) tại (y = k-p).
Có thể bạn quan tâm: Cách Trang Trí Vẽ Lịch Độc Đáo: Bí Quyết Tự Tạo Lịch Sáng Tạo Cho Mọi Không Gian

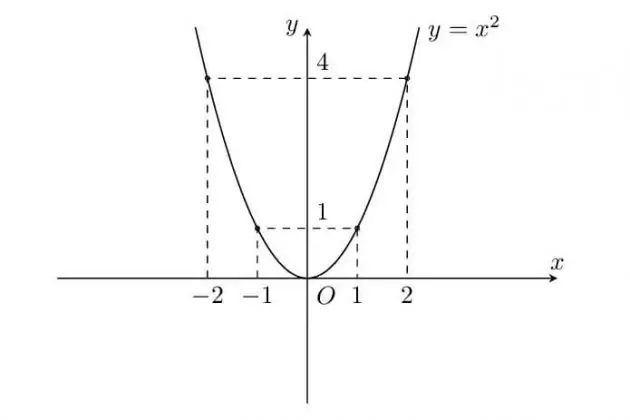

Bước 3: Lấy các điểm đối xứng
Chọn một số giá trị (x) (hoặc (y)) và tính tương ứng (y) (hoặc (x)) qua công thức. Ví dụ, với (x = \pm1, \pm2, \pm3), tính (y) và đánh dấu các điểm ((x, y)). Đối với parabol mở lên, các điểm sẽ nằm trên cùng một phía của trục (y).
Bước 4: Vẽ đường cong
Dùng bút chì nhẹ, nối các điểm đã đánh dấu bằng một đường mượt, chú ý duy trì tính đối xứng qua trục đỉnh. Khi hài lòng, dùng bút mực hoặc bút màu đậm để tô lại đường parabola.
3.4. Kiểm tra độ chính xác
- Kiểm tra tiêu điểm: Đảm bảo mọi điểm trên đường cong có khoảng cách tới tiêu điểm bằng khoảng cách tới directrix (có thể dùng thước đo để kiểm tra một vài điểm).
- Kiểm tra đối xứng: Đường parabola phải đối xứng qua trục dọc (hoặc ngang) đi qua đỉnh.
3.5. Ghi chú và chú giải
- Ghi rõ phương trình của parabola dưới đồ thị.
- Đánh dấu đỉnh (D), tiêu điểm (F), directrix (d) bằng ký hiệu và màu sắc khác nhau.
- Nếu đồ thị được dùng trong báo cáo, thêm đơn vị và thang đo (ví dụ: 1 cm = 1 unit).
4. Vẽ parabol bằng phần mềm đồ họa
4.1. GeoGebra (miễn phí, đa nền tảng)
- Mở GeoGebra Classic và chọn “Đồ thị”.
- Nhập phương trình:
y = a (x - h)^2 + k(ví dụ:y = 0.5 (x - 2)^2 - 1). - Công cụ “Điểm” giúp bạn đánh dấu đỉnh, tiêu điểm, và directrix bằng cách nhập tọa độ.
- Sử dụng “Đối tượng” → “Đường thẳng” để vẽ directrix.
- Định dạng: chọn màu, độ dày đường, thêm nhãn (Label) cho các điểm.
- Xuất file:
File → Export → Graphics View as PDF/PNG.
Mẹo: Sử dụng tính năng “Slider” để thay đổi tham số (a, h, k) một cách động, giúp sinh viên quan sát ảnh hưởng của chúng lên hình dạng parabola.
4.2. Desmos (trực tuyến)
Có thể bạn quan tâm: Cách Thật Toán Vẽ Hình: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao
- Truy cập https://www.desmos.com/calculator.
- Nhập phương trình trong ô nhập:
y = a(x-h)^2 + k. - Đánh dấu các điểm bằng cách thêm biểu thức dạng
(x, y)hoặc dùng “Point”. - Để vẽ directrix, nhập
y = k - p. - Dùng tính năng “Label” để ghi chú từng thành phần.
- Nhấn “Share” → “Export Image” để lưu hình ảnh.
4.3. MATLAB (cho người dùng chuyên sâu)
% Định nghĩa tham số
a = 0.3; h = 1; k = -2;
p = 1/(4a);
x = linspace(-5,5,400);
y = a(x-h).^2 + k; % Vẽ parabola
figure; hold on; grid on;
plot(x, y, 'b-', 'LineWidth',2);
% Đỉnh
plot(h, k, 'ro', 'MarkerSize',8, 'MarkerFaceColor','r');
% Tiêu điểm
plot(h, k+p, 'gs', 'MarkerSize',8, 'MarkerFaceColor','g');
% Directrix
yline(k-p, '--k', 'LineWidth',1.5);
% Chú thích
text(h, k, ' Đỉnh (D)', 'FontSize',12);
text(h, k+p, ' Tiêu điểm (F)', 'FontSize',12);
text(-4, k-p, 'Directrix d', 'FontSize',12);
xlabel('x'); ylabel('y');
title('Parabola y = a(x-h)^2 + k');
axis equal;
Kết quả sẽ cho một đồ thị chuẩn, với các ký hiệu màu sắc rõ ràng.
4.4. Python – Matplotlib + NumPy
import numpy as np
import matplotlib.pyplot as plt # Tham số parabola
a = 0.4
h, k = 0, 0
p = 1/(4a) x = np.linspace(-5,5,400)
y = a(x-h)2 + k plt.figure(figsize=(6,6))
plt.plot(x, y, 'b', linewidth=2, label=r'$y = %.2f(x-%.1f)^2 + %.1f$' % (a, h, k))
# Đỉnh
plt.plot(h, k, 'ro', label='Đỉnh D')
# Tiêu điểm
plt.plot(h, k+p, 'gs', label='Tiêu điểm F')
# Directrix
plt.axhline(k-p, color='k', linestyle='--', label='Directrix d')
plt.legend()
plt.grid(True)
plt.axhline(0, color='black', linewidth=0.5)
plt.axvline(0, color='black', linewidth=0.5)
plt.title('Parabola')
plt.xlabel('x')
plt.ylabel('y')
plt.axis('equal')
plt.show()
Kết quả là một hình ảnh PNG hoặc SVG có thể chèn vào báo cáo LaTeX, Word, hoặc PowerPoint.
4.5. Lưu ý khi xuất bản
- Độ phân giải: Đặt DPI ≥ 300 cho ảnh in ấn.
- Định dạng vector (SVG, PDF) giúp giữ nét khi phóng to.
- Màu sắc: Sử dụng màu tương phản (đỏ cho tiêu điểm, xanh cho parabola, đen cho directrix) để tăng tính thẩm mỹ và dễ đọc.
- Font chữ: Chọn font sans‑serif (Arial, Helvetica) cho nhãn, đồng thời đồng nhất kích thước (10‑12 pt).
5. Trình bày trong báo cáo và tài liệu kỹ thuật
5.1. Cấu trúc một hình ảnh parabola chuẩn
| Thành phần | Mô tả | Cách trình bày |
|---|---|---|
| Đồ thị parabola | Đường cong chính | Đường nét đậm, màu xanh hoặc đen |
| Đỉnh (D) | Điểm cực trị | Đánh dấu bằng chấm đỏ, kèm nhãn “D” |
| Tiêu điểm (F) | Điểm phản xạ | Đánh dấu bằng hình vuông xanh, nhãn “F” |
| Directrix (d) | Đường thẳng | Đường nét đứt, màu xám hoặc đen |
| Trục đối xứng | Đường thẳng dọc qua đỉnh | Đường nét mỏng, màu đen, có nhãn “Trục” |
| Phương trình | Công thức | Đặt ở góc trên bên phải hoặc dưới hình, dùng LaTeX nếu có thể |
| Đơn vị và thang đo | Đánh dấu các giá trị | Ghi rõ “1 cm = 1 unit” hoặc “1 mm = 0.1 unit” |
5.2. Ví dụ thực tế trong báo cáo
Hình 3.1 – Đồ thị parabola (y = 0.25(x-3)^2 – 2) kèm tiêu điểm (F(3,-1.75)) và directrix (d: y = -2.25). Đơn vị: 1 cm = 0.5 unit.
Trong LaTeX, bạn có thể dùng gói tikz để vẽ trực tiếp:
\begin{tikzpicture}scale=0.8
\draw-> (-5,0) -- (5,0) noderight {$x$};
\draw-> (0,-5) -- (0,5) nodeabove {$y$};
\drawdomain=-4:4,smooth,variable=\x,blue,thick plot ({\x},{0.25(\x-3)^2 -2});
\coordinate (D) at (3,-2);
\coordinate (F) at (3,-1.75);
\drawred,fill=red (D) circle (2pt) nodebelow left {$D$};
\drawgreen,fill=green (F) circle (2pt) nodeabove right {$F$};
\drawdashed (-5,-2.25) -- (5,-2.25) noderight {$d$};
\end{tikzpicture}
Kết quả là một hình vector sạch sẽ, phù hợp cho các tạp chí khoa học.
5.3. Tránh những lỗi thường gặp
Có thể bạn quan tâm: Cách Thay Ngòi Bút Vẽ: Hướng Dẫn Chi Tiết Từng Bước Để Đảm Bảo Độ Chính Xác Và Tiện Lợi
- Thang đo không đồng nhất: Đảm bảo tỉ lệ trục (x) và (y) đúng (không nên kéo dài một trục mà không cân bằng).
- Nhầm lẫn directrix và trục đối xứng: Directrix luôn song song với trục mở, còn trục đối xứng luôn đi qua đỉnh và tiêu điểm.
- Thiếu nhãn: Đối với người đọc không quen, việc không gắn nhãn sẽ gây khó hiểu.
- Màu sắc quá sặc sỡ: Khi in đen‑trắng, các màu sẽ biến thành các mức độ xám; nên sử dụng độ dày nét để phân biệt thay vì màu.
- Độ phân giải thấp: Khi chèn vào tài liệu PDF, ảnh raster (PNG/JPEG) nên có ít nhất 300 dpi để tránh pixel hóa.
6. Các bài tập thực hành
Bài 1: Vẽ parabola chuẩn
Cho phương trình (y = 2x^{2}). Thực hiện các bước:
- Xác định đỉnh, tiêu điểm, directrix.
- Vẽ đồ thị trên giấy (đơn vị 1 cm = 0.5 unit).
- Ghi chú đầy đủ các thành phần.
Bài 2: Parabola dịch chuyển
Phương trình (y = -0.5(x+4)^{2} + 3).
- Tính các tham số (p, h, k).
- Vẽ bằng GeoGebra, sử dụng slider để thay đổi (a) từ (-1) tới (-0.2) và ghi nhận sự thay đổi hình dạng.
- Lưu ảnh dưới dạng PNG 600 dpi và chèn vào báo cáo.
Bài 3: Ứng dụng trong thiết kế ăng-ten
Parabola phản xạ sóng điện từ được mô tả bởi (y = \frac{x^{2}}{4p}) với (p = 0.75) m. Tính:
- Khoảng cách tiêu điểm tới đỉnh.
- Độ sâu của “cái chén” (khoảng cách từ đỉnh tới điểm trên parabola có (x = 2) m).
- Vẽ mô hình 3D đơn giản bằng Python (matplotlib
plot_surface) để minh hoạ.
Bài 4: Kiểm tra tính đối xứng
Cho một tập hợp các điểm ((-3,9), (-2,4), (-1,1), (0,0), (1,1), (2,4), (3,9)). Xác định:
- Phương trình parabola phù hợp nhất (phương pháp bình phương tối thiểu).
- Kiểm tra độ sai số giữa các điểm thực tế và giá trị tính toán.
- Vẽ đồ thị và đánh dấu các điểm.
7. Kết luận
Việc trình bày vẽ parabol không chỉ là một kỹ năng toán học cơ bản mà còn là công cụ quan trọng trong các lĩnh vực kỹ thuật và khoa học. Qua bài viết, chúng ta đã:
- Nắm vững các khái niệm và công thức nền tảng, từ định nghĩa hình học tới phương trình tổng quát.
- Thực hiện quy trình vẽ tay chi tiết, bao gồm chuẩn bị dụng cụ, xác định các thành phần (đỉnh, tiêu điểm, directrix) và kiểm tra độ chính xác.
- Sử dụng các phần mềm hiện đại (GeoGebra, Desmos, MATLAB, Python) để tạo ra các đồ thị chất lượng cao, có thể tùy chỉnh tham số một cách linh hoạt.
- Biết cách trình bày đồ thị trong báo cáo, tài liệu kỹ thuật, đồng thời tránh các lỗi thường gặp.
- Thực hành qua các bài tập thực tế, từ parabola chuẩn tới ứng dụng trong thiết kế ăng‑ten.
Khi bạn áp dụng những kiến thức và quy trình này, mỗi lần vẽ một parabola sẽ trở nên nhanh chóng, chuẩn xác và thẩm mỹ. Đừng quên lưu lại các template (mẫu) cho các phần mềm, để có thể tái sử dụng trong các dự án sau. Hy vọng bài viết đã cung cấp cho bạn một hướng dẫn toàn diện, giúp nâng cao năng lực trình bày và truyền đạt kiến thức về parabola một cách chuyên nghiệp.
