Cách Vẽ 3d Trong Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

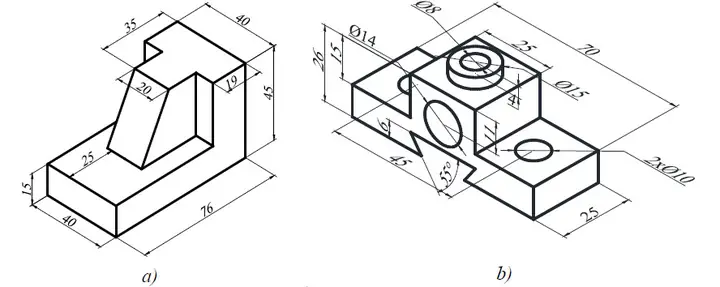

Mở Đầu

AutoCAD là một trong những phần mềm CAD (Computer Aided Design) phổ biến nhất hiện nay, không chỉ được sử dụng rộng rãi trong thiết kế 2D mà còn mạnh mẽ trong mô hình hoá 3D. Việc nắm vững cách vẽ 3D trong AutoCAD không chỉ giúp bạn tạo ra những bản vẽ kỹ thuật chính xác mà còn mở rộng khả năng sáng tạo, giảm thiểu thời gian và chi phí trong quá trình sản xuất. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất cho đến các kỹ thuật nâng cao, giúp bạn tự tin thực hiện các dự án 3D trong AutoCAD.

1. Giới Thiệu Tổng Quan Về Môi Trường 3D Trong AutoCAD

1.1. Khái Niệm Cơ Bản

• 3D Modeling: Quá trình tạo ra các đối tượng ba chiều có thể hiển thị, quay, và cắt lát trong không gian.
• Solid, Surface, Mesh: Ba loại đối tượng 3D chính trong AutoCAD:
• Solid: Đối tượng khối rắn, có thể thực hiện các phép toán Boolean (Union, Subtract, Intersect).
• Surface: Bề mặt không kín, thường dùng cho các mô hình phức tạp như lưới.
• Mesh: Lưới đa giác, thích hợp cho việc render và visualisation.

1.2. Các Workspace Hỗ Trợ 3D

AutoCAD cung cấp ba workspace cơ bản:

Workspace	Mô tả	Khi nào sử dụng
Drafting & Annotation	Dành cho 2D, nhưng có thể tạo 3D	Khi làm việc chủ yếu 2D, cần thêm vài mô hình 3D
3D Basics	Giao diện tối giản, tập trung vào lệnh 3D cơ bản	Người mới bắt đầu học 3D
3D Modeling	Cung cấp đầy đủ công cụ, thanh Ribbon chi tiết	Dành cho người dùng nâng cao, thiết kế phức tạp

Bạn có thể chuyển đổi workspace bằng cách nhấn Ctrl + 1 để mở Properties, sau đó chọn Workspace ở góc trên bên phải.

1.3. Hệ Tọa Độ Và Đơn Vị

• UCS (User Coordinate System): Hệ tọa độ người dùng, cho phép định vị và vẽ trong không gian 3D.
• World Coordinate System (WCS): Hệ tọa độ toàn cục, mặc định là (X, Y, Z) với Z hướng lên trên.
• Đơn vị: Đảm bảo thiết lập đúng đơn vị (mm, cm, inch…) trong Units để tránh sai lệch kích thước khi xuất file.

2. Chuẩn Bị Môi Trường Làm Việc

2.1. Thiết Lập Giao Diện

Có thể bạn quan tâm: Cách Vẽ 3d Dễ Nhất: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

1. Mở AutoCAD → Chọn 3D Modeling workspace.
2. Kích hoạt ViewCube (ở góc trên bên phải) để dễ dàng xoay mô hình.
3. Bật Navigation Bar → Chọn Orbit, Pan, Zoom để di chuyển không gian 3D.
4. Đặt UCS theo World hoặc tạo UCS mới nếu cần vẽ trên một mặt phẳng không chuẩn.

2.2. Lệnh Cơ Bản Cho 3D

Lệnh	Mô tả
BOX	Tạo khối hộp chữ nhật.
SPHERE	Tạo hình cầu.
CYLINDER	Tạo hình trụ.
CONE	Tạo hình nón.
TORUS	Tạo vòng tròn dạng đĩa.
EXTRUDE	Đùn (đẩy) một đối tượng 2D thành khối 3D.
REVOLVE	Quay một đường hoặc đa giác quanh trục để tạo hình 3D.
LOFT	Tạo hình 3D bằng cách nối các profile (đường chéo) khác nhau.
SWEEP	Quét một profile dọc theo một đường dẫn.
UNION, SUBTRACT, INTERSECT	Các phép toán Boolean trên solid.

3. Bước Đầu Tiên: Vẽ Các Hình Học Cơ Bản

3.1. Vẽ Hộp (BOX)

Command: BOX
Specify first corner point or Center: 0,0,0
Specify opposite corner point or Dimensions: 100,50,30

• Giải thích: Lệnh này tạo một hộp có góc đối diện (100, 50, 30). Bạn có thể nhập Dimensions để nhanh chóng đặt kích thước.

3.2. Tạo Hình Cầu (SPHERE)

Command: SPHERE
Specify center point of sphere or 3P/Center: 150,0,0
Specify radius of sphere or Diameter: 25

• Mẹo: Khi vẽ sphere, bạn có thể nhập 3P để xác định ba điểm trên bề mặt, giúp định vị chính xác hơn.

3.3. Vẽ Trụ (CYLINDER)

Command: CYLINDER
Specify base point of cylinder or Center: 0,150,0
Specify radius of cylinder or Diameter: 20
Specify height of cylinder or Press Enter to default: 80

• Tips: Đặt Center để tạo trụ đối xứng quanh điểm trung tâm, hoặc nhập Base point để đặt vị trí tùy ý.

3.4. Vẽ Nón (CONE)

Command: CONE
Specify base center point of cone or Center: 200,0,0
Specify radius of base or Diameter: 15
Specify height of cone or Press Enter to default: 60
Specify the tip location point: 200,0,70

• Kỹ thuật: Bạn có thể tạo nón không thẳng đứng bằng cách thay đổi vị trí tip location.

4. Chuyển Đổi 2D Sang 3D: EXTRUDE & REVOLVE

Có thể bạn quan tâm: Cách Vẽ 12 Chòm Sao: Hướng Dẫn Chi Tiết Từ A Đến Z

4.1. Vẽ Đối Tượng 2D

1. Chuyển sang Top View (ViewCube → Top).
2. Sử dụng lệnh RECTANGLE, CIRCLE, POLYLINE để tạo hình 2D.
3. Ví dụ: Vẽ một hình chữ nhật 100×50 tại (0,0).

Command: RECTANGLE
Specify first corner point: 0,0
Specify other corner point: 100,50

4.2. EXTRUDE

Command: EXTRUDE
Select objects to extrude: (chọn rectangle)
Specify height of extrusion or Path: 30

• Lưu ý: Đặt Taper angle nếu muốn tạo hình nón hoặc hình chóp.

4.3. REVOLVE

1. Vẽ một profile (ví dụ: một nửa vòng tròn) trên YZ Plane.
2. Vẽ một đường trục (axis) dọc theo Z.
3. Thực hiện lệnh REVOLVE:

Command: REVOLVE
Select objects to revolve: (chọn profile)
Specify axis point or Center: 0,0,0
Specify start angle <0>: 0
Specify end angle <360>: 360

• Kết quả: Đối tượng 2D quay quanh trục tạo thành một hình dạng trụ hoặc hình khoá.

5. Kỹ Thuật Nâng Cao: LOFT, SWEEP và Boolean Operations

5.1. LOFT (Nối Các Profile)

• Ứng dụng: Tạo các hình dạng phức tạp như bình nước, cột hình nón không đồng trục, hoặc các bộ phận máy móc.
• Quy trình:
• Vẽ hai hoặc nhiều profile khác nhau trên các mặt phẳng khác nhau (ví dụ: một vòng tròn ở Z=0 và một hình elip ở Z=100).
• Chọn LOFT → Chọn các profile lần lượt → Xác nhận.

Command: LOFT
Select objects: (chọn vòng tròn, sau đó elip)

• Mẹo: Sử dụng Guide curves để kiểm soát đường cong giữa các profile.

5.2. SWEEP (Quét Đường Dẫn)

• Ứng dụng: Tạo ống, dây cáp, hoặc các chi tiết có hình dạng dài và uốn cong.
• Quy trình:
• Vẽ một profile (ví dụ: hình tròn nhỏ) trên XY Plane.
• Vẽ một đường dẫn (polyline) thể hiện đường đi.
• Thực hiện SWEEP:

Command: SWEEP
Select objects to sweep: (chọn profile)
Select sweep path: (chọn polyline)

• Lưu ý: Đường dẫn không nên tự cắt hoặc giao nhau, nếu có, kết quả sẽ bị lỗi.

5.3. Boolean Operations (UNION, SUBTRACT, INTERSECT)

• UNION: Gộp nhiều solid thành một khối duy nhất.
• SUBTRACT: Trừ một solid khỏi solid khác (dùng để tạo lỗ).
• INTERSECT: Tạo solid mới từ phần giao nhau của hai solid.

Ví Dụ Thực Hành

1. Tạo một BOX (100x100x30) và một CYLINDER (r=20, h=30) giao nhau.
2. Dùng SUBTRACT để tạo lỗ tròn trong hộp:

Command: SUBTRACT
Select objects to subtract from: (chọn BOX)
Select objects to subtract: (chọn CYLINDER)

• Kết quả: Một hộp có lỗ tròn chính giữa.

6. Quản Lý UCS Và View

Có thể bạn quan tâm: Cách Vẽ 1 Điểm Tụ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

6.1. Đặt UCS Mới

• Lệnh: UCS
• Cách dùng:
• UCS → Face → Chọn mặt phẳng của một solid → AutoCAD sẽ đặt UCS song song với mặt đó.
• UCS → Origin → Nhập tọa độ mới cho gốc.

6.2. Lưu và Khôi Phục UCS

• Lưu: UCSMANAGER → Thêm UCS mới → Đặt tên → Save.
• Khôi phục: Chọn UCS đã lưu trong UCS Manager.

6.3. Điều Khiển View

• Orbit: Giúp xoay quanh mô hình 3D.
• Pan: Di chuyển mô hình.
• Zoom: Thu phóng.
• Named Views: Lưu các góc nhìn quan trọng để dễ dàng quay lại.

Command: VIEW
Enter view name: FrontIso

• Lưu lại view FrontIso để nhanh chóng chuyển sang góc nhìn isometric.

7. Rendering Và Visualisation

7.1. Thiết Lập Materials

1. Mở Render tab.
2. Chọn Materials → Kéo thả lên đối tượng.
3. Tùy chỉnh Color, Specular, Transparency.

7.2. Ánh Sáng (Lights)

• Light Types: Point, Spot, Distant, Ambient.
• Thêm ánh sáng bằng lệnh LIGHT → Chọn loại → Đặt vị trí.

7.3. Tạo Hình Ảnh

Có thể bạn quan tâm: Cách Tự Làm Cọ Vẽ Tại Nhà: Hướng Dẫn Chi Tiết Từ A Đến Z

• Render → Render to Window hoặc Render to File.
• Đặt độ phân giải, chất lượng (Draft, Medium, High).

8. Xuất File 3D

8.1. Định Dạng STL (In 3D)

• Lệnh: EXPORT → Chọn STL.
• Đảm bảo Units đúng (mm thường dùng cho in 3D).

8.2. Định Dạng DWG/DXF

• Đối với trao đổi file CAD, sử dụng DWG (định dạng gốc) hoặc DXF (tương thích rộng).

8.3. Định Dạng FBX/OBJ

• Dùng để chuyển sang phần mềm render hoặc game engine.
• EXPORT → Chọn FBX hoặc OBJ → Đặt các tùy chọn Triangulate và Scale.

9. Những Lỗi Thường Gặp Và Cách Khắc Phục

Lỗi	Nguyên nhân	Giải pháp
Object not visible in 3D view	UCS không đúng, hoặc đối tượng nằm ngoài phạm vi hiển thị	Kiểm tra UCS, dùng lệnh ZOOM ALL
Extrude fails (invalid height)	Đối tượng 2D không đóng kín	Đảm bảo profile là closed polyline hoặc region
Boolean operation returns error	Hai solid giao nhau không đúng hoặc không cắt nhau	Kiểm tra Intersect bằng lệnh INTERSECT trước, hoặc dùng 3DORBIT để xem chi tiết
Rendering is grainy	Thiết lập render quá thấp	Tăng Render Quality và Resolution trong Render Settings
STL export shows holes	Mô hình không là solid (có missing faces)	Sử dụng CHECKSOLID để kiểm tra và sửa lỗi, hoặc STLOUT để tự động đóng các lỗ

10. Mẹo Nhanh Và Thủ Thuật Tiết Kiệm Thời Gian

1. Shortcut cho các lệnh 3D: Gán phím tắt cho BOX, EXTRUDE, LOFT, SWEEP trong CUI.
2. Dynamic Input: Bật Dynamic Input (F12) để nhập giá trị ngay trên màn hình.
3. Object Snaps (OSNAP): Kích hoạt 3D Object Snaps để chính xác hơn khi chọn điểm trong không gian.
4. Parametric Constraints: Sử dụng Parametric để gắn các ràng buộc kích thước, giúp thay đổi nhanh khi cần.
5. Layer Management: Tạo các layer riêng cho solid, surface, construction lines để dễ quản lý.
6. Copy with Base Point: Khi sao chép một phần mô hình, sử dụng BASE để định vị điểm gốc, giúp dán chính xác.
7. Batch Plot: Khi cần in nhiều view, sử dụng Publish → Batch Plot để tự động xuất PDF.

11. Ứng Dụng Thực Tiễn

11.1. Thiết Kế Kiến Trúc

• Mô hình nhà: Dùng EXTRUDE cho tường, LOFT cho mái vòm, BOOLEAN để tạo cửa sổ, cửa ra vào.
• Render nội thất: Áp dụng materials, ánh sáng, và Render để tạo hình ảnh thực tế cho khách hàng.

11.2. Thiết Kế Cơ Khí

• Bộ phận máy móc: Sử dụng SWEEP để tạo trục quay, LOFT cho các bộ phận phức tạp như bầu đốt.
• Kiểm tra va chạm: Dùng INTERSECT để xác định các phần giao nhau giữa các bộ phận.

11.3. In 3D (Additive Manufacturing)

• Chuẩn bị STL: Kiểm tra solid integrity bằng CHECKSOLID, loại bỏ các non-manifold edges.
• Scale: Đảm bảo tỷ lệ đúng với máy in (thường là mm).

12. Tài Nguyên Học Thêm

Nguồn	Loại	Mô tả
Autodesk Knowledge Network	Trang web chính thức	Hướng dẫn chi tiết, video tutorial.
YouTube – AutoCAD 3D Modeling	Video	Các kênh như “CAD in black” cung cấp tutorial thực hành.
Udemy – AutoCAD 3D Masterclass	Khóa học trả phí	Từ cơ bản tới nâng cao, bài tập thực tế.
Lynda.com (LinkedIn Learning)	Đào tạo trực tuyến	Nhiều khóa học chuyên sâu về 3D Modeling.
Forums – CADTutor, The Swamp	Cộng đồng	Giải đáp thắc mắc, chia sẻ mẫu file.

13. Kết Luận

Việc vẽ 3D trong AutoCAD không chỉ là một kỹ năng kỹ thuật mà còn là một nghệ thuật sáng tạo. Từ việc nắm vững các lệnh cơ bản như BOX, EXTRUDE, REVOLVE cho đến các kỹ thuật nâng cao như LOFT, SWEEP và Boolean operations, mỗi công cụ đều mở ra một khả năng mới cho thiết kế của bạn. Hãy luôn chú ý đến UCS, layer management, và material rendering để tạo ra những mô hình chuẩn xác, đẹp mắt và sẵn sàng cho các bước tiếp theo như render, animation hay in 3D.

Hy vọng bài viết này đã cung cấp cho bạn một lộ trình học tập toàn diện, giúp bạn tự tin thực hiện mọi dự án 3D trong AutoCAD. Đừng quên thực hành thường xuyên, tham gia cộng đồng và cập nhật những tính năng mới nhất của phần mềm để không ngừng nâng cao năng lực bản thân.

Chúc bạn thành công và sáng tạo không giới hạn!
