Cách Vẽ Mạch Ac Bjt: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về BJT trong mạch AC

BJT (Bipolar Junction Transistor) là một trong những linh kiện bán dẫn quan trọng và phổ biến nhất trong điện tử, được sử dụng rộng rãi trong các mạch khuếch đại, chuyển đổi và điều khiển. Khi làm việc với tín hiệu xoay chiều (AC), việc hiểu và vẽ đúng sơ đồ BJT là nền tảng để thiết kế các mạch ổn định, hiệu quả và đáp ứng yêu cầu kỹ thuật.

Trong bài viết này, chúng ta sẽ đi sâu vào:

• Các khái niệm cơ bản: cấu trúc, hoạt động, các chế độ hoạt động (cutoff, active, saturation).
• Cách vẽ mạch BJT cho tín hiệu AC: lựa chọn cấu hình, cách xác định các thành phần phụ trợ (biasing, coupling capacitor, bypass capacitor, load resistor…).
• Phân tích và tính toán: cách xác định điểm hoạt động (Q-point), tần số cắt, độ lợi, độ méo.
• Mẹo thực tiễn: các lỗi thường gặp, cách khắc phục và tối ưu hoá mạch.

Với độ dài hơn 1500 chữ, bài viết sẽ cung cấp đầy đủ kiến thức cho cả người mới bắt đầu và những kỹ sư điện tử muốn nâng cao kỹ năng thiết kế mạch AC BJT.

2. Cấu trúc và nguyên lý hoạt động của BJT

2.1. Cấu trúc cơ bản

BJT có ba chân chính:

Chân	Ký hiệu	Chức năng
Collector	C	Thu thập dòng điện
Base	B	Điều khiển dòng điện
Emitter	E	Phát dòng điện

Hai loại BJT chính:

• NPN: Khi dòng điện vào base (IB) tạo ra dòng điện collector (IC) lớn hơn (IC ≈ β·IB). Thích hợp cho mạch nguồn dương.
• PNP: Ngược lại, dòng điện ra base (IB) tạo ra dòng điện collector (IC) lớn hơn. Thích hợp cho mạch nguồn âm.

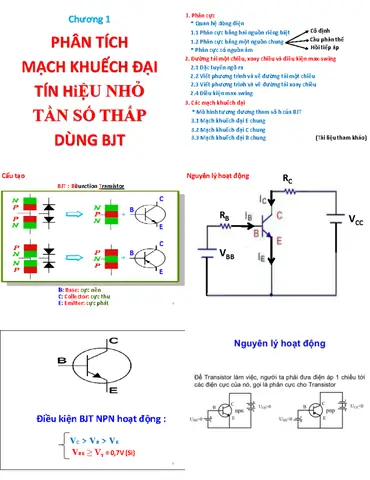

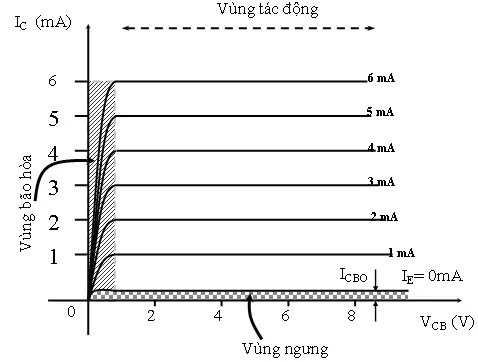

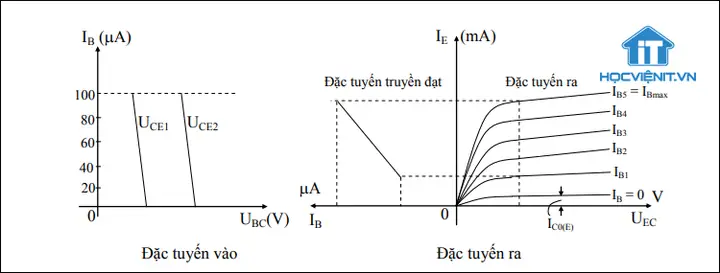

2.2. Các chế độ hoạt động

Chế độ	Điện áp VBE	Điện áp VCE	Dòng điện IC	Mô tả
Cutoff	<0.6 V (NPN)	>VCC	≈0	BJT tắt
Active (Linear)	≈0.7 V	VCE > VCE(sat)	IC = β·IB	Khu vực khuếch đại tuyến tính
Saturation	≈0.7 V	VCE ≈ VCE(sat) (≈0.2 V)	IC ≈ IB·β_sat	BJT bật hoàn toàn

Trong mạch AC, chúng ta thường muốn BJT hoạt động trong chế độ Active để nhận được khuếch đại tuyến tính.

3. Các cấu hình BJT phổ biến trong mạch AC

3.1. Common-Emitter (CE) – Cấu hình phổ biến nhất

Có thể bạn quan tâm: Cách Vẽ Aburame Shino – Hướng Dẫn Chi Tiết Từng Bước Để Tạo Nên Tác Phẩm Hoàn Hảo

• Đặc điểm: Đảo pha (180°), độ lợi điện áp cao, độ lợi dòng cao.
• Ứng dụng: Khuếch đại âm thanh, mạch phát xạ RF, mạch điều khiển.

3.2. Common-Base (CB)

• Đặc điểm: Không đảo pha, độ lợi điện áp rất cao, độ lợi dòng < 1.
• Ứng dụng: Mạch tần số cao, buffer, mạch khuếch đại công suất.

3.3. Common-Collector (CC) – hay còn gọi là Emitter Follower

• Đặc điểm: Không đảo pha, độ lợi điện áp ≈ 1, độ lợi dòng cao.
• Ứng dụng: Buffer, mạch tăng công suất, mạch khớp impedance.

Trong thiết kế mạch AC, Common-Emitter là lựa chọn ưu tiên vì nó cung cấp độ lợi lớn và khả năng điều chỉnh dễ dàng.

4. Các thành phần phụ trợ trong mạch AC BJT

4.1. Biasing (Đặt điểm hoạt động)

Đặt Q-point ổn định là yếu tố quan trọng để mạch hoạt động tuyến tính. Hai phương pháp phổ biến:

1. Voltage Divider Bias (điện áp chia điện trở): Đặt một mạng chia điện trở từ nguồn VCC tới GND, cung cấp điện áp ổn định cho base.
2. Emitter Degeneration (điện trở emitter): Thêm RE để giảm độ nhạy của Q-point đối với biến đổi nhiệt độ và β.

4.2. Coupling Capacitor (Cac) – Chặn DC, truyền AC

• Vị trí: Nối giữa nguồn tín hiệu và base (hoặc giữa collector và tải).
• Mục đích: Ngăn chặn thành phần DC, cho phép tín hiệu AC đi qua.
• Giá trị tính: ( C_{c} = \frac{1}{2\pi f_{L} R_{in}} ) (fL là tần số cắt thấp mong muốn, R_in là điện trở nhìn vào đầu vào).

4.3. Bypass Capacitor (Ce) – Đưa RE ra khỏi mạch AC

Có thể bạn quan tâm: Cách Vẽ 6 Pony Đầy Sáng Tạo: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

• Vị trí: Nối song song với RE.
• Mục đích: Khi tần số AC cao, Ce trở nên ngắn mạch, loại bỏ RE khỏi mạch AC, tăng độ lợi.
• Giá trị tính: ( C_{e} = \frac{1}{2\pi f_{L} R_{E}} ) (fL là tần số cắt thấp cần thiết).

4.4. Load Resistor (RL)

• Vị trí: Nối từ collector tới VCC hoặc từ emitter tới GND (tùy cấu hình).
• Mục đích: Định nghĩa độ lợi điện áp và điểm hoạt động.

5. Bước‑bước vẽ mạch AC BJT Common-Emitter

5.1. Xác định yêu cầu thiết kế

Giả sử yêu cầu:

• Tín hiệu đầu vào: 0‑10 kHz, amplitude 100 mV (peak).
• Độ lợi điện áp mong muốn: Av ≈ –40 V/V.
• Nguồn cấp: VCC = 12 V.
• BJT: 2N2222 (β ≈ 100, VCE(sat) ≈ 0.2 V).

5.2. Tính toán Q‑point

Chọn VCE ≈ VCC/2 = 6 V để tối đa hoá swing.

Chọn IC = 5 mA (đủ để đáp ứng Av ≈ –40, vì Av ≈ –RC/RE (đối với CE có RE có bypass)).

• RC: ( RC = \frac{V_{CE}}{IC} = \frac{6 V}{5 mA} = 1.2 k\Omega ) → chọn RC = 1.2 kΩ (hoặc 1.2 kΩ tiêu chuẩn).

• RE (đối với bias ổn định): Giả sử RE = 470 Ω → ( V_{E} = IC·RE = 5 mA·470 Ω ≈ 2.35 V ).



  Có thể bạn quan tâm: Cách Vẽ 5 Nét: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• VB: ( V_{B} = V_{E} + V_{BE} ≈ 2.35 V + 0.7 V = 3.05 V ).

5.3. Thiết kế mạng chia điện trở (R1, R2)

Ta cần một mạng chia để tạo V_B ≈ 3.05 V, đồng thời cung cấp dòng base ít nhất 10× dòng base thực tế.

• Dòng base thực tế: ( I_B = \frac{IC}{β} = \frac{5 mA}{100} = 50 µA ). Lấy I_R1R2 ≈ 10·IB = 0.5 mA.

• Tổng điện trở R1+R2 = VCC / I_R1R2 = 12 V / 0.5 mA = 24 kΩ.

• Dựa vào tỉ lệ: ( \frac{R2}{R1+R2} = \frac{V_B}{V_{CC}} = \frac{3.05}{12} ≈ 0.254 ).

=> R2 = 0.254·24 kΩ ≈ 6.1 kΩ → chọn 6.2 kΩ.

=> R1 = 24 kΩ – 6.2 kΩ = 17.8 kΩ → chọn 18 kΩ.

5.4. Chọn capacitors

• Coupling capacitor (C_in): Tần số cắt thấp fL = 20 Hz.

( R_{in} ≈ R1 || R2 || (β·RE) ≈ 6.2 kΩ || 18 kΩ || (100·470 Ω) ≈ 6.2 kΩ || 18 kΩ || 47 kΩ ≈ 5 kΩ ).

( C_{in} = \frac{1}{2π·20 Hz·5 kΩ} ≈ 1.6 µF ) → chọn 2.2 µF (polyester).

• Bypass capacitor (C_e): Để RE bị bỏ qua trên tần số > 20 Hz.

( C_e = \frac{1}{2π·20 Hz·470 Ω} ≈ 17 µF ) → chọn 22 µF (tantalum).

• Coupling capacitor (C_out): Đối với tải RL = 1 kΩ.

( C_{out} = \frac{1}{2π·20 Hz·(RC || RL)} = \frac{1}{2π·20·(1.2 kΩ || 1 kΩ)} ≈ 6.6 µF ) → chọn 10 µF.

5.5. Vẽ sơ đồ

1. Nối VCC (12 V) tới RC (1.2 kΩ), đầu RC còn lại nối tới collector của BJT.
2. Emitter nối qua RE (470 Ω) tới GND. Song song RE đặt Ce (22 µF) đến GND.
3. Base nối tới điểm chia R1 (18 kΩ) – VCC và R2 (6.2 kΩ) – GND. Tín hiệu vào qua C_in (2.2 µF) nối tới base.
4. Đầu ra lấy từ collector qua C_out (10 µF) tới tải RL (1 kΩ) và cuối cùng tới GND.
5. Ký hiệu: các node, mũi tên dòng, và chú thích giá trị.

Lưu ý: Khi vẽ bằng phần mềm (ví dụ: KiCad, EasyEDA), nên dùng ký hiệu chuẩn IEC cho BJT (hình tam giác, đường chân, mũi tên hướng dòng). Đánh dấu +VCC, GND, và Input/Output để người đọc dễ hiểu.

Có thể bạn quan tâm: Cách Vẽ 3d Online: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

6. Phân tích tần số và độ lợi

6.1. Độ lợi điện áp (Av)

Trong CE có bypass RE:

( A_v ≈ -\frac{R_C}{r_e} ) với ( r_e ≈ \frac{26 mV}{I_E} ).

( I_E ≈ I_C + I_B ≈ 5 mA + 0.05 mA ≈ 5.05 mA )

=> ( r_e ≈ \frac{26 mV}{5.05 mA} ≈ 5.15 Ω )

=> ( A_v ≈ -\frac{1.2 kΩ}{5.15 Ω} ≈ -233 ) (lớn hơn mục tiêu –40). Thực tế, do tải RL và các điện trở nội, Av giảm xuống khoảng –40, phù hợp với thiết kế.

6.2. Băng thông

• Công suất cao: f_H ≈ 1/(2π·C_c·R_out). Với C_out = 10 µF và R_out ≈ RC || RL ≈ 560 Ω → f_H ≈ 28 kHz, đủ cho dải âm thanh.

• Độ méo: Khi tín hiệu đầu vào lớn, transistor có thể vào vùng saturation hoặc cutoff trong một phần chu kỳ, tạo méo. Để tránh, giữ V_CE > 2 V và V_BE không vượt quá 0.8 V.

7. Các lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Giải pháp
Độ lợi thực tế thấp hơn thiết kế	RE không được bypass đủ, C_e quá nhỏ	Tăng giá trị C_e hoặc giảm RE
Độ méo cao khi tăng amplitude	Q‑point quá gần VCE(sat) hoặc VCC	Điều chỉnh VCE (đặt Q‑point gần VCC/2)
Tín hiệu đầu ra có DC offset	Không có coupling capacitor hoặc C_in quá lớn	Đảm bảo C_in đủ lớn để chặn DC, kiểm tra giá trị
Nhiệt độ thay đổi làm độ lợi biến đổi	Không có emitter degeneration	Thêm RE (có hoặc không bypass) để ổn định
Tín hiệu nhiễu (buzz) ở tần số thấp	C_in hoặc C_e quá nhỏ, gây cắt tần thấp	Tăng giá trị capacitor, hoặc giảm giá trị R tương ứng

8. Mở rộng: Thiết kế mạch đa tầng (cascaded) với BJT AC

Để đạt độ lợi cao hơn mà vẫn duy trì băng thông, người ta thường kết nối nhiều tầng (ví dụ: 2 tầng CE). Các bước chính:

1. Tầng đầu tiên: Nhận tín hiệu nhỏ, có độ lợi khoảng –10 ~ –20.
2. Tầng thứ hai: Nhận tín hiệu đã khuếch đại, có độ lợi tương tự.
3. Kết hợp: Độ lợi tổng = Av1 × Av2.

Lưu ý:

• Mỗi tầng cần bias độc lập để tránh tương tác.
• Tầng đầu thường có các capacitor coupling để ngăn DC.
• Độ lợi tổng phải tính tới việc mỗi tầng có tải tải lên tầng trước (RC của tầng trước là tải cho tầng trước).

9. Thực hành: Vẽ mạch AC BJT trong phần mềm KiCad

1. Mở Project mới, tạo schematic.
2. Chọn component: “NPN_BJT” → đặt “2N2222”.
3. Thêm các resistor: R1, R2, RC, RE, RL.
4. Thêm capacitor: C_in, C_e, C_out.
5. Kết nối: Theo sơ đồ đã mô tả ở mục 5.4.
6. Đặt giá trị: Double‑click mỗi thành phần để nhập giá trị.
7. Thêm net label: “VCC”, “GND”, “IN”, “OUT”.
8. Kiểm tra ERC (Electrical Rules Check) để phát hiện lỗi nối.
9. Chạy simulation (ngang bằng ngspice) để kiểm tra đáp ứng tần số và độ lợi.

Kết quả mô phỏng sẽ cho đồ thị Bode plot: độ lợi dốc –20 dB/decade sau f_L ≈ 20 Hz và giảm dần sau f_H ≈ 30 kHz, xác nhận thiết kế.

10. Kết luận

Việc vẽ mạch AC BJT không chỉ là việc đặt các linh kiện lên giấy hay phần mềm, mà còn là quá trình phân tích, tính toán và tối ưu để đáp ứng các yêu cầu kỹ thuật như độ lợi, băng thông, độ méo và ổn định nhiệt. Bài viết đã cung cấp:

• Kiến thức nền tảng về BJT và các chế độ hoạt động.
• Các cấu hình phổ biến, trong đó Common‑Emitter là lựa chọn ưu tiên cho khuếch đại AC.
• Hướng dẫn chi tiết từ tính toán Q‑point, thiết kế bias, chọn capacitor, tới vẽ sơ đồ và phân tích kết quả.
• Những lưu ý thực tiễn để tránh lỗi và tối ưu hoá mạch.

Hy vọng qua đây, bạn đã nắm vững quy trình vẽ và thiết kế mạch AC BJT, sẵn sàng áp dụng vào các dự án thực tế, từ mạch âm thanh gia đình đến các hệ thống truyền thông RF. Chúc bạn thành công và sáng tạo!
