Cách Vẽ Autocad Nhanh: Bí Quyết Tối Ưu Hóa Quy Trình Thiết Kế

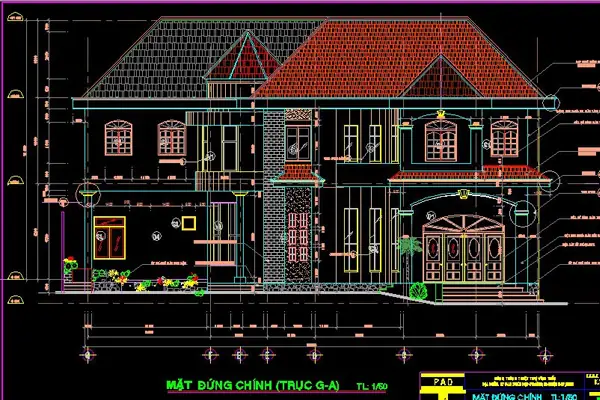

Mở Đầu: Tại Sao Nhanh Chóng Lại Quan Trọng Trong AutoCAD?

AutoCAD là một trong những phần mềm thiết kế kỹ thuật hàng đầu thế giới, được sử dụng rộng rãi trong các lĩnh vực như kiến trúc, xây dựng, cơ khí, điện tử và nhiều ngành công nghiệp khác. Tuy nhiên, để khai thác tối đa tiềm năng của AutoCAD, người dùng cần không chỉ nắm vững các lệnh cơ bản mà còn phải biết cách tối ưu hoá quy trình làm việc, rút ngắn thời gian vẽ mà vẫn duy trì độ chính xác cao. Đó chính là “cách vẽ AutoCAD nhanh” – một kỹ năng không thể thiếu cho bất kỳ kỹ sư, kiến trúc sư hay drafter nào muốn nâng cao năng suất và giảm thiểu lỗi.

Bài viết này sẽ cung cấp cho bạn một loạt các phương pháp, mẹo và công cụ hỗ trợ giúp giảm thời gian vẽ, tối ưu hoá workflow và nâng cao hiệu suất làm việc trong AutoCAD. Chúng tôi sẽ đi sâu vào từng khía cạnh: cấu hình phần mềm, sử dụng lệnh nhanh, tạo template, thiết lập shortcut, sử dụng các plugin, và cả việc quản lý dữ liệu dự án. Hãy cùng khám phá chi tiết từng bước để trở thành “bậc thầy vẽ nhanh” trong AutoCAD.

1. Chuẩn Bị Môi Trường Làm Việc: Cấu Hình Phần Cứng và Phần Mềm

1.1. Yêu Cầu Phần Cứng Cơ Bản

• CPU: Đối với các bản AutoCAD mới (2026 trở lên), Intel i5 hoặc AMD Ryzen 5 trở lên là đủ. Đối với dự án lớn (hàng nghìn đối tượng), nên nâng cấp lên i7/i9 hoặc Ryzen 7/9.
• RAM: Tối thiểu 8GB, khuyến nghị 16GB–32GB cho các bản vẽ 3D phức tạp.
• GPU: Card đồ họa rời hỗ trợ OpenGL (NVIDIA Quadro hoặc AMD Radeon Pro) giúp render nhanh và mượt mà.
• Ổ Cứng: SSD (NVMe) giảm thời gian tải file và khởi động phần mềm.

1.2. Tối Ưu Hóa Cài Đặt AutoCAD

Cài Đặt	Thực Hiện	Lý Do
Hardware Acceleration	Bật (Preferences → System → Graphics Performance)	Sử dụng GPU để render nhanh, giảm lag khi di chuyển viewport.
Undo/Redo Buffer	Tăng (Preferences → System → Undo)	Giảm thời gian tính toán khi undo/redo nhiều lần.
Cache Size	Tăng (Options → 3D Modeling → Cache)	Lưu trữ tạm thời các đối tượng 3D, tăng tốc độ zoom/pan.
File Save Options	Bật “Save Backup Copy” và “Automatic Save”	Giảm rủi ro mất dữ liệu, không ảnh hưởng tới tốc độ vẽ.
Startup Ribbon	Tắt (Options → User Preferences → Show Start Tab)	Giao diện gọn gàng, tập trung vào công cụ cần dùng.

2. Sử Dụng Lệnh Nhanh (Command Shortcuts) – Giảm Thời Gian Nhập Lệnh

2.1. Các Lệnh Cơ Bản Không Thể Thiếu

Lệnh	Mô Tả	Shortcut
LINE	Vẽ đường thẳng	L
CIRCLE	Vẽ vòng tròn	C
RECTANGLE	Vẽ hình chữ nhật	REC
TRIM	Cắt đối tượng	TR
EXTEND	Mở rộng đối tượng	EX
OFFSET	Sao chép đối tượng song song	O
MIRROR	Đối xứng	MI
ARRAY	Tạo mảng	AR
MOVE	Di chuyển	M
COPY	Sao chép	CO
ROTATE	Xoay	RO
SCALE	Thu phóng	SC
DIMLINEAR	Kích thước tuyến tính	DLI
DIMANGULAR	Kích thước góc	DAN

2.2. Tạo Custom Alias (Lệnh Tự Định Nghĩa)

Bạn có thể tạo alias cho các lệnh phức tạp trong file acad.pgp. Ví dụ:

;--- Custom Alias ---
; Lệnh vẽ cửa sổ nhanh (4 mặt, 2 lớp)
W4, _RECTANGLE;RECTANGLE;_OFFSET 0.1;;_RECTANGLE;_OFFSET 0.2;;_RECTANGLE;_OFFSET 0.3;;_RECTANGLE;_OFFSET 0.4;

• Cách thực hiện:
• Mở acad.pgp (Command: OPTIONS → Files → Support File Search Path → acad.pgp).
• Thêm dòng alias vào cuối file.
• Lưu và reload bằng lệnh REINIT hoặc khởi động lại AutoCAD.

2.3. Sử Dụng Dynamic Input

Bật Dynamic Input (F12) cho phép nhập lệnh, giá trị và lựa chọn trực tiếp trên màn hình mà không cần mở thanh lệnh. Điều này giảm thời gian di chuyển chuột và nhìn vào thanh lệnh, tăng tốc độ nhập liệu.

3. Tạo Template (Mẫu Dự Án) – Khởi Đầu Nhanh Gọn

Có thể bạn quan tâm: Cách Vẽ Autocad 2026: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

3.1. Lợi Ích Của Template

• Tiết kiệm thời gian: Các layer, linetype, text style, dimension style đã được thiết lập sẵn.
• Đồng nhất tiêu chuẩn: Đảm bảo mọi bản vẽ trong dự án tuân thủ quy chuẩn công ty.
• Tự động hoá: Các block, title block, và các trường dữ liệu (fields) đã được chèn sẵn.

3.2. Các Thành Phần Cần Có Trong Template

Thành Phần	Mô Tả	Cách Tạo
Layers	Đặt tên, màu, linetype, plot style	LA → Layer Properties Manager
Text Styles	Định dạng phông chữ, kích thước	ST → Text Style Manager
Dimension Styles	Định dạng kích thước (đơn vị, hạt, mũi tên)	DIMSTYLE
Title Block	Thông tin dự án, tên công ty, ngày tháng	Tạo block, chèn fields (%<\%>)
Blocks Thông Dụng	Cửa sổ, cửa ra vào, ốc vít, trụ cột	B → Block Definition
Plot Settings	Định dạng giấy, tỷ lệ, plot style	PAGESETUP

3.3. Quy Trình Lưu Template

1. Mở bản vẽ mới → Thiết lập các thành phần trên.
2. Lưu dưới dạng .dwt (Drawing Template) → SAVEAS → Drawing Template (.dwt).
3. Khi bắt đầu dự án mới, chọn template này → mọi cài đặt đã sẵn sàng.

4. Quản Lý Block – Tái Sử Dụng Đối Tượng Nhanh Chóng

4.1. Tạo Block Thông Dụng

• Cửa sổ tiêu chuẩn: Định nghĩa các tham số (width, height) bằng Dynamic Block.
• Ốc vít, bulong: Sử dụng Attribute để lưu thông tin kích thước.

4.2. Sử Dụng Dynamic Blocks

Dynamic block cho phép thay đổi kích thước, góc quay, hoặc các thuộc tính khác mà không cần phải tạo nhiều block riêng. Cách tạo:

1. Vẽ đối tượng → B → Create Block.
2. Trong Block Editor, thêm Parameters (Linear, Polar, Rotation).
3. Gán Actions (Stretch, Rotate) cho các parameters.
4. Lưu và sử dụng như một block bình thường.

4.3. Quick Insert (Chèn Nhanh)

• Tool Palettes: Kéo các block vào palette → chỉ cần một cú click để chèn.
• DesignCenter: Duyệt các file DWG, kéo thả block vào bản vẽ hiện tại.
• Command INSERT: Gõ I → chọn block → nhập nhanh các giá trị.

5. Sử Dụng Lệnh “Array” và “Copy” Thông Minh

5.1. Array Linear và Polar

• Linear Array: Tạo hàng dọc hoặc ngang các đối tượng tương tự (cột, trụ). Sử dụng AR → Rectangular Array.
• Polar Array: Tạo vòng tròn các đối tượng (cọc, đèn) → AR → Polar Array.

5.2. Copy with Base Point và Multiple

Có thể bạn quan tâm: Cách Vẽ Autocad 2007: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Khi copy, đặt base point ở vị trí quan trọng (ví dụ: góc trái dưới) để dễ dàng đặt vị trí tiếp theo.
• Multiple Copy: Gõ CO → nhập M → Multiple → chọn điểm và nhập số lần copy.

6. Kỹ Thuật “Snapping” và “Object Snap” Nhanh Chóng

6.1. Cấu Hình Object Snap (OSNAP)

• Bật các chế độ thường dùng: Endpoint, Midpoint, Center, Intersection, Perpendicular.
• Sử dụng OSNAP Settings (F3 → OSNAP) để tạo Group (ví dụ: “Basic” chứa Endpoint, Midpoint, Center).

6.2. Dynamic Input + OSNAP

Khi Dynamic Input bật, khi rê chuột tới một điểm snap, giá trị sẽ hiển thị ngay, cho phép nhập nhanh độ dài hoặc góc mà không cần di chuyển chuột.

6.3. Temporary Override

• Shift + Right-Click: Hiển thị menu tạm thời cho OSNAP, cho phép bật/tắt nhanh các chế độ khi cần.

7. Tối Ưu Hóa Viewport và Layout

7.1. Sử Dụng Viewports Nhiều Lần

• Model Space: Là nơi vẽ chính, luôn ở tỉ lệ 1:1.
• Paper Space (Layout): Tạo các viewport để hiển thị các phần khác nhau của bản vẽ với tỉ lệ khác nhau.

7.2. Lệnh “MVSETUP” và “VPORTS”

• MVSETUP → Thiết lập nhanh các viewport, tỉ lệ và khung giấy.
• VPORTS → Tạo, chỉnh sửa viewport nhanh.

7.3. Freeze/Thaw Layers trong Viewport

• Freeze các layer không cần hiển thị trong một viewport để giảm tải hiển thị và tăng tốc độ làm việc.

8. Sử Dụng Lệnh “XREF” (External Reference)

8.1. Khi Nào Nên Dùng XREF

Có thể bạn quan tâm: Cách Vẽ Anime Ngồi: Hướng Dẫn Từng Bước Để Tạo Ra Những Tư Thế Đầy Sống Động

• Dự án lớn, nhiều người cùng làm việc.
• Các phần riêng lẻ (cấu trúc, hệ thống điện, HVAC) được vẽ trong các file DWG riêng và chèn vào bản vẽ chính.

8.2. Cách Thêm XREF

1. XATTACH → Chọn file DWG.
2. Đặt vị trí, tỉ lệ, và Insert as Block hoặc Overlay.
3. Khi file nguồn thay đổi, bản vẽ chính tự động cập nhật.

8.3. Quản Lý XREF

• XREF → Manage Xrefs để mở/đóng, reload, hoặc detach các XREF.
• Sử dụng Path Type (Full, Relative, or Not Found) để tránh lỗi khi di chuyển dự án sang máy khác.

9. Tự Động Hóa Bằng Script và LISP

9.1. Script Cơ Bản

File .scr chứa danh sách lệnh, mỗi lệnh trên một dòng. Ví dụ:

; Script tạo khung 1000x800 mm với 4 góc tròn
RECTANGLE 0,0 1000,800
FILLET
0,0 100,0
1000,0 1000,100
1000,800 900,800
0,800 0,700

• Chạy script: SCRIPT → chọn file .scr.

9.2. LISP – Tự Động Hóa Nâng Cao

Ví dụ: Tạo nhanh một cửa sổ tiêu chuẩn 1.2m x 1.5m.

(defun c:WIN12 () (setq p1 (getpoint "\nChọn điểm gốc: ")) (command "RECTANGLE" p1 (polar p1 0 1200) (polar p1 ( pi 0.5) 1500)) (command "OFFSET" 0.1 (entlast) (polar p1 0 1200) (polar p1 ( pi 0.5) 1500)) (princ)
)

• Cài đặt: Lưu file .lsp, dùng APPLOAD để load, sau đó gõ WIN12 để chạy.

9.3. Khi Nào Nên Dùng LISP

• Khi có công việc lặp lại (vẽ cùng một chi tiết nhiều lần).
• Khi cần điều kiện logic (kiểm tra độ dài, tự động đặt attribute).

10. Quản Lý Dữ Liệu Dự Án – File Naming, Version Control

10.1. Quy Tắc Đặt Tên File

• Mẫu: PROJECTCODE_Discipline_DrawingNo_Revision.dwg
• Ví dụ: B001_ARCH_001A_V01.dwg

10.2. Sử Dụng “Sheet Set Manager”

• Tạo Sheet Set để quản lý toàn bộ các bản vẽ trong dự án.
• Cho phép đặt số trang tự động, liên kết tới các file DWG, tạo danh mục.

10.3. Backup và Version Control

• Automatic Save: Đặt thời gian lưu tự động 5-10 phút.
• External Backup: Sử dụng OneDrive, Google Drive, hoặc SVN để lưu trữ lịch sử phiên bản.
• Xref Path Management: Sử dụng Relative Paths để tránh lỗi khi di chuyển dự án.

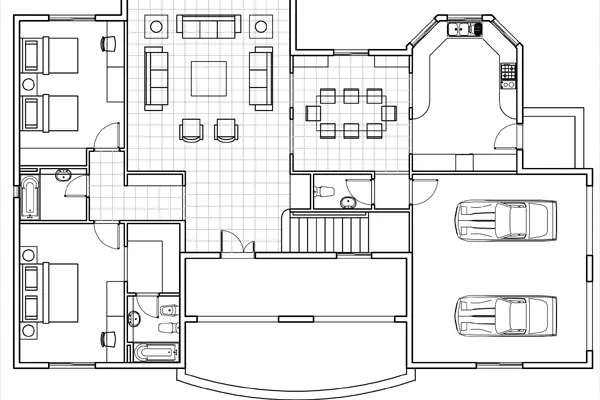

11. Tips Nhanh Khi Vẽ Kiến Trúc – Tối Ưu Hóa Các Đối Tượng Thông Thường

Có thể bạn quan tâm: Cách Vẽ Anime Mèo: Hướng Dẫn Từng Bước Để Tạo Ra Những Tác Phẩm Đáng Yêu Và Sống Động

11.1. Vẽ Tường

• Dùng Wall Tool (AutoCAD Architecture) hoặc tạo dynamic block tường.
• Sử dụng Offset để tạo độ dày tường nhanh (ví dụ 200mm → O → 0.2).

11.2. Cửa, Cửa Sổ

• Dynamic Block cho phép thay đổi kích thước bằng cách kéo các grips.
• Gán Attribute để tự động cập nhật số lượng, kích thước.

11.3. Ký Hiệu và Thông Tin

• Tạo block ký hiệu (nội thất, thiết bị) với Attribute để nhập tên, model, công suất.
• Sử dụng Multiline Text (MTEXT) để mô tả chi tiết, và Fields để tự động cập nhật ngày tháng, tên dự án.

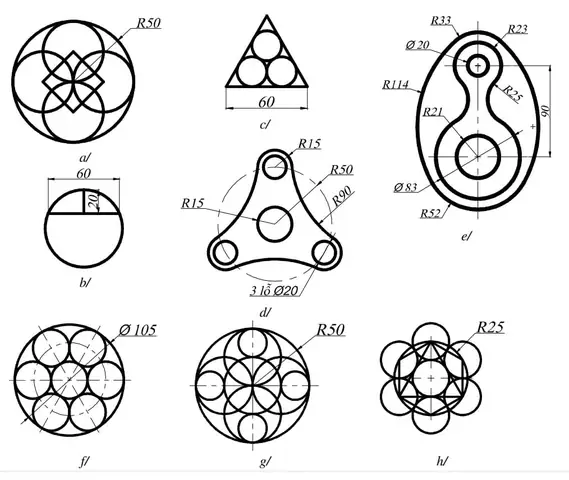

12. Tips Nhanh Khi Vẽ Cơ Khí – Tối Ưu Hóa Các Thành Phần 3D

12.1. Sử Dụng “3D Modeling Workspace”

• Chuyển sang 3D Modeling để truy cập nhanh các công cụ: Box, Cylinder, Sphere, Extrude, Revolve.
• Tắt 2D Drafting nếu chỉ làm việc 3D để giảm tải giao diện.

12.2. Lệnh “Presspull”

• Dùng PRESSPULL để nhanh chóng thay đổi kích thước mặt phẳng, tạo lỗ, hoặc kéo dài/thu hẹp hình học.

12.3. “Fillet Edge” và “Chamfer Edge”

• FILLETEDGE và CHAMFEREDGE cho các cạnh 3D, giúp tạo góc tròn hoặc góc cắt nhanh.

12.4. “Section” và “Detail View”

• Tạo section view nhanh bằng SECTIONPLANE → SECTION để xuất bản vẽ chi tiết.

13. Phím Tắt Nâng Cao – “Keyboard Shortcuts” Mà Bạn Không Thể Bỏ Qua

Phím	Hành Động
Ctrl + 0	Tắt/ bật Grid
Ctrl + 1	Mở/đóng Properties Palette
Ctrl + 2	Mở/đóng DesignCenter
Ctrl + 3	Mở/đóng Tool Palettes
Ctrl + Shift + C	Copy with Base Point
Ctrl + Shift + V	Paste as Block
Ctrl + Z	Undo
Ctrl + Y	Redo
Ctrl + S	Save
F2	Mở Text Window (lịch sử lệnh)
F3	Bật/Tắt OSNAP
F8	Bật/Tắt Ortho
F9	Bật/Tắt Snap
Alt + Enter	Mở Properties của đối tượng đã chọn
Shift + Right-Click	Menu tạm thời OSNAP
