Cách Vẽ Bạc Đạn: Hướng Dẫn Từng Bước Để Tạo Ra Những Bức Tranh Đầy Sáng Tạo Và Chi Tiết

Mở Đầu

Bạc đạn, hay còn gọi là ball bearing, là một thành phần cơ khí quan trọng, thường xuất hiện trong nhiều thiết bị máy móc, từ xe hơi, máy tính đến các thiết bị công nghiệp nặng. Việc vẽ bạc đạn không chỉ giúp các kỹ sư, nhà thiết kế cơ khí thể hiện ý tưởng một cách trực quan mà còn hỗ trợ trong quá trình sản xuất, kiểm tra và bảo trì. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, từ việc chuẩn bị công cụ, hiểu cấu trúc cơ bản của bạc đạn, cho tới các kỹ thuật vẽ tay và vẽ bằng phần mềm CAD/CAE.

Lưu ý: Bài viết này hướng tới đối tượng là sinh viên kỹ thuật, kỹ sư cơ khí, và những người yêu thích vẽ kỹ thuật. Nếu bạn là người mới bắt đầu, đừng lo lắng, chúng tôi sẽ giải thích mọi khái niệm một cách dễ hiểu.

1. Kiến Thức Cơ Bản Về Bạc Đạn

1.1. Định Nghĩa và Chức Năng

Bạc đạn là một bộ phận máy móc được thiết kế để giảm ma sát và chịu tải giữa hai bộ phận quay. Nó bao gồm ba thành phần chính:

1. Vòng trong (inner ring)
2. Vòng ngoài (outer ring)
3. Các viên bi (balls) hoặc con lăn (rollers)

Khi các bộ phận này được lắp ráp đúng cách, chúng tạo ra một hệ thống chuyển động trơn tru, giảm hao mòn và tăng tuổi thọ cho máy móc.

1.2. Các Loại Bạc Đạn Phổ Biến

Có thể bạn quan tâm: Cách Vẽ Bạc Lót: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Loại bạc đạn	Hình dạng	Ứng dụng chính
Bạc đạn bi (Ball bearing)	Hình cầu	Xe hơi, máy tính, thiết bị gia dụng
Bạc đạn con lăn trụ (Cylindrical roller bearing)	Hình trụ	Máy công cụ, máy nén
Bạc đạn con lăn hình nón (Tapered roller bearing)	Hình nón	Truyền động xe tải, máy móc nặng
Bạc đạn bi góc (Angular contact ball bearing)	Hình cầu nghiêng	Máy quay, máy cắt CNC
Bạc đạn bi lăn bi (Needle roller bearing)	Hình kim	Không gian hẹp, tải trọng cao

Hiểu rõ loại bạc đạn mình muốn vẽ sẽ giúp bạn quyết định các chi tiết cần thể hiện, như góc nghiêng, số lượng viên bi, độ dày vòng…

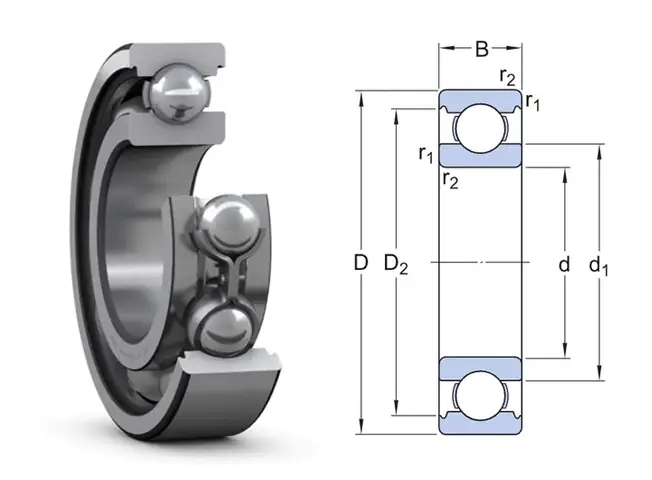

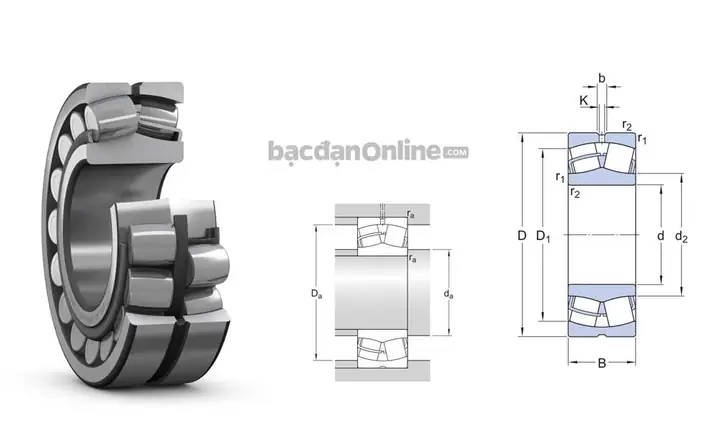

1.3. Thông Số Kỹ Thuật Cơ Bản

Khi vẽ bạc đạn, các thông số sau thường được ghi chú:

• Bore (đường kính lỗ trong) – Đường kính vòng trong.
• Outer diameter (đường kính vòng ngoài) – Đường kính vòng ngoài.
• Width (độ dày) – Độ dày tổng thể của bạc đạn.
• Number of balls (số viên bi) – Thông thường từ 7‑12 viên.
• Ball diameter (đường kính viên bi) – Độ lớn của mỗi viên bi.
• Cage (cấu trúc giữ viên bi) – Có hoặc không.

2. Chuẩn Bị Công Cụ Và Tài Nguyên

2.1. Công Cụ Vẽ Tay

Công cụ	Mô tả	Khi nào dùng
Bút chì HB, 2B	Phác thảo khung cơ bản	Khi vẽ sơ đồ khái quát
Bút mực kỹ thuật	Đánh dấu chi tiết	Khi hoàn thiện bản vẽ
Thước kẻ, thước góc	Đo chính xác	Đo kích thước, góc nghiêng
Compas (cái compa)	Vẽ vòng tròn, cung	Vẽ vòng trong, vòng ngoài, viên bi
Bảng vẽ (drafting board)	Bề mặt vẽ ổn định	Vẽ kỹ thuật truyền thống
Giấy vẽ kỹ thuật (ISO A4, A3)	Kích thước chuẩn	Đảm bảo tỷ lệ chuẩn

2.2. Phần Mềm Hỗ Trợ

Phần mềm	Ưu điểm	Ứng dụng
AutoCAD	Đa dạng công cụ vẽ 2D, chuẩn DWG	Vẽ bản vẽ chi tiết, tạo layout
SolidWorks	Mô hình 3D, tạo bản vẽ tự động	Thiết kế chi tiết, xuất file STL
Inventor	Tích hợp mô phỏng, phân tích stress	Kiểm tra tải trọng, độ bền
Fusion 360	Cloud-based, miễn phí cho sinh viên	Hợp tác nhóm, mô phỏng nhanh
SketchUp	Dễ học, thích hợp cho bản vẽ nhanh	Phác thảo ý tưởng nhanh

Bạn nên lựa chọn công cụ dựa trên mức độ chi tiết cần thiết và khả năng truy cập phần mềm. Đối với người mới, AutoCAD và SketchUp là lựa chọn tốt để bắt đầu.

3. Hiểu Rõ Cấu Trúc Bạc Đạn Trước Khi Vẽ

3.1. Phân Tích Các Thành Phần

Có thể bạn quan tâm: Cách Vẽ Bướm Đệp Đẹp Và Chi Tiết: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu

1. Vòng trong (Inner Ring)
2. Bề mặt tiếp xúc: Có rãnh (raceway) để viên bi lăn.

3. Lỗ trung tâm: Được định vị để gắn vào trục.

4. Vòng ngoài (Outer Ring)

5. Bề mặt tiếp xúc: Cũng có rãnh, đối diện vòng trong.

6. Bề mặt ngoài: Gắn vào vỏ máy hoặc khung.

7. Viên bi (Balls)

8. Hình dạng: Hầu hết là hình cầu hoàn hảo.

9. Số lượng: Tùy loại và tải trọng.

10. Cage (Cấu trúc giữ viên bi)

11. Chức năng: Giữ khoảng cách giữa các viên bi, giảm ma sát.
12. Kiểu dáng: Thường là dạng lưới hoặc khối.

3.2. Các Đặc Điểm Kỹ Thuật Cần Thể Hiện

• Rãnh (Raceway): Độ sâu và bán kính cong của rãnh rất quan trọng, ảnh hưởng đến khả năng chịu tải.
• Góc nghiêng (Contact angle): Đối với bạc đạn bi góc, góc này quyết định khả năng chịu tải trục và tải ngang.
• Khoảng cách giữa các viên bi: Được xác định bởi cage.

Khi vẽ, bạn cần thể hiện các chi tiết này bằng các đường nét, ký hiệu và chú thích phù hợp.

4. Quy Trình Vẽ Bạc Đạn Bằng Tay

4.1. Bước 1: Xác Định Kích Thước Cơ Bản

1. Lấy thông số: Bore, Outer diameter, Width.
2. Vẽ trục tọa độ: Đánh dấu tâm (O) trên giấy.
3. Dùng compa: Vẽ vòng tròn nội bộ (bore) và vòng ngoài (outer diameter).

4.2. Bước 2: Vẽ Rãnh (Raceway)

1. Xác định bán kính rãnh: Thông thường rãnh có bán kính khoảng 0.2‑0.3×đường kính vòng.
2. Vẽ hai đường cung: Bên trong và bên ngoài vòng tròn, tạo thành một dải rãnh.
3. Ghi chú: Đánh dấu “Raceway” và ghi độ sâu rãnh (ví dụ: 0.15 mm).

4.3. Bước 3: Vẽ Viên Bi

1. Tính bán kính viên bi: Dựa vào công thức

   d_{ball} = \frac{(D_{outer} – D_{inner})}{2}

   (trong trường hợp đơn giản, bỏ qua độ dày cage).

2. Sắp xếp vị trí: Dùng compa để chia vòng tròn thành các góc bằng nhau (360°/số viên bi). Ví dụ: 8 viên bi → mỗi góc 45°.
3. Vẽ các vòng tròn nhỏ: Tại mỗi vị trí, vẽ một vòng tròn có bán kính vừa tính.

4.4. Bước 4: Vẽ Cage

1. Dựng hình dạng cage: Thông thường là một vòng lưới bao quanh các viên bi.
2. Vẽ các đường thẳng: Nối các điểm trung tâm của các viên bi, tạo thành hình lưới.
3. Chú ý: Cage thường có độ dày mỏng hơn, chỉ cần thể hiện bằng một đường nét mỏng.

4.5. Bước 5: Hoàn Thiện Bản Vẽ

Có thể bạn quan tâm: Cách Vẽ Bướm 3d: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Ghi chú kích thước: Bore, OD, Width, số viên bi, đường kính viên bi.
• Thêm ký hiệu: “⌀” cho đường kính, “×” cho số lượng.
• Đánh số bản vẽ: VD: “Fig. 1 – Bạc đạn bi 608ZZ”.
• Kiểm tra tỉ lệ: Đảm bảo mọi thành phần có tỉ lệ hợp lý.

5. Vẽ Bạc Đạn Bằng Phần Mềm CAD

5.1. Chuẩn Bị Môi Trường Làm Việc

1. Mở phần mềm (AutoCAD, SolidWorks, hoặc Fusion 360).
2. Tạo một file mới và đặt đơn vị đo (mm là chuẩn trong kỹ thuật cơ khí).
3. Thiết lập layer:
4. Layer “Outline” – đường viền.
5. Layer “Dimension” – kích thước.
6. Layer “Detail” – chi tiết rãnh, cage.

5.2. Bước 1: Tạo Vòng Trong và Vòng Ngoài

• AutoCAD:
  CIRCLE 0,0,R_in ; vòng trong CIRCLE 0,0,R_out ; vòng ngoài
• SolidWorks:
• Vào “Sketch” → “Center Circle” → nhập bán kính.
• Lặp lại cho vòng ngoài.

5.3. Bước 2: Thêm Rãnh

• AutoCAD: Dùng lệnh OFFSET để tạo dải rãnh.
  OFFSET 0.2 (circle_in) ; tạo rãnh bên trong OFFSET -0.2 (circle_out) ; tạo rãnh bên ngoài
• SolidWorks:
• Chọn “Sketch” → “Offset Entities”.
• Nhập giá trị offset (độ sâu rãnh).

5.4. Bước 3: Vẽ Viên Bi

1. Tạo một sketch mới trên mặt phẳng XY.
2. Dùng công cụ “Circular Pattern”:
3. Vẽ một vòng tròn (đại diện cho viên bi) tại vị trí (R_mid, 0).
4. Chọn “Pattern” → “Circular” → nhập số lần lặp (số viên bi) và góc 360°.
5. Extrude (đùn) viên bi nếu muốn mô hình 3D:
6. Độ dày extrude = đường kính viên bi.

5.5. Bước 4: Tạo Cage

• SolidWorks:
• Vẽ một profile dạng “U” hoặc “C” quanh viên bi.
• Dùng “Circular Pattern” với cùng số lần lặp.

• Extrude để có độ dày mong muốn.

• Fusion 360:

• Dùng “Pattern → Circular” để sao chép cage.
• Khi cần, sử dụng “Combine → Cut” để tạo khe cho viên bi.

5.6. Bước 5: Áp Dụng Material và Kiểm Tra

Có thể bạn quan tâm: Cách Vẽ Bước Đi: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Material: Gán vật liệu (thép, gốm, nhựa) cho từng thành phần để mô phỏng thực tế.
• Kiểm tra Interference: Dùng công cụ “Interference Detection” để chắc chắn không có phần nào chồng lên nhau.

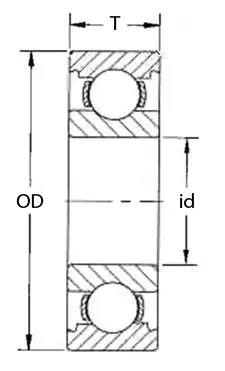

5.7. Bước 6: Tạo Bản Vẽ 2D

• Chọn “Make Drawing from Part” (SolidWorks) hoặc “Drawing” (Fusion 360).
• Đặt các view:
• Front view: Hiển thị vòng trong, vòng ngoài và rãnh.
• Isometric view: Để thấy vị trí viên bi và cage.

• Section view: Cắt ngang để hiển thị độ dày và rãnh chi tiết.

• Thêm dimensions (kích thước) và notes (ghi chú) bằng công cụ “Smart Dimension”.

5.8. Xuất File

• Định dạng DWG/DXF cho bản vẽ 2D.
• Định dạng STEP/IGES cho mô hình 3D, tiện cho việc chia sẻ với nhà máy.

6. Các Lưu Ý Khi Vẽ Bạc Đạn

1. Độ chính xác: Bạc đạn là bộ phận chịu tải cao, vì vậy sai lệch 0.01 mm cũng có thể gây lỗi trong thực tế.
2. Tiêu chuẩn quốc tế: Tham khảo ISO 492 (Bạc đạn trục) và ANSI/ABMA để đảm bảo tuân thủ các quy chuẩn.
3. Ghi chú rõ ràng: Mỗi ký hiệu, kích thước cần có chú thích để người đọc không nhầm lẫn.
4. Sử dụng layer: Khi làm việc trong CAD, việc phân lớp giúp chỉnh sửa nhanh hơn và tránh nhầm lẫn.
5. Kiểm tra giao diện (interface): Đảm bảo các thành phần không giao nhau (interference) và có khoảng cách đúng giữa các viên bi và cage.

7. Ứng Dụng Thực Tiễn Của Bản Vẽ Bạc Đạn

7.1. Thiết Kế Sản Phẩm

• Máy móc công nghiệp: Định vị bạc đạn trong các trục quay.
• Xe hơi: Vị trí bạc đạn trong hệ thống truyền động, bánh xe.
• Robot: Bạc đạn cho các khớp quay, giúp robot di chuyển mượt mà.

7.2. Kiểm Tra Chất Lượng

• Inspection drawing: Bản vẽ kiểm tra kích thước, giúp bộ phận được đo bằng máy đo CMM (Coordinate Measuring Machine).
• Tolerance analysis: Phân tích dung sai để đảm bảo phù hợp với yêu cầu thiết kế.

7.3. Sản Xuất và Gia Công

• CNC machining: Bản vẽ chi tiết dùng để lập trình máy CNC cắt vòng trong, vòng ngoài.
• Phun bột, đúc: Khi sản xuất bạc đạn bằng phương pháp đúc, bản vẽ cung cấp mô hình mẫu.

8. Thực Hành: Vẽ Một Bạc Đạn 608ZZ (Bạc Đạn Bi 8mm)

8.1. Thông Số Kỹ Thuật

Thông số	Giá trị
Bore (đường kính lỗ trong)	8 mm
Outer Diameter	22 mm
Width (độ dày)	7 mm
Number of balls	7
Ball diameter	4 mm
Type	608ZZ (cage ZZ)

8.2. Thực Hiện Bằng AutoCAD

1. Tạo vòng trong và vòng ngoài
   CIRCLE 0,0,4 ; Bore radius = 8/2 CIRCLE 0,0,11 ; Outer radius = 22/2
2. Offset để tạo rãnh
   OFFSET 0.5 (circle 0) ; rãnh trong OFFSET -0.5 (circle 1) ; rãnh ngoài
3. Vẽ viên bi
4. Vẽ vòng tròn với bán kính 2 (đường kính 4).
5. Dùng ARRAY → Polar Array → số 7, góc 360°.
6. Tạo cage
7. Vẽ một hình chữ nhật mỏng xung quanh vòng bi, rồi dùng Polar Array 7 lần.
8. Dimension
9. Dùng DIMDIAMETER cho Bore và OD.
10. Dùng DIMLINEAR cho Width.
11. Ghi chú “7 balls, 4 mm”.

8.3. Kết Quả

Bạn sẽ có một bản vẽ 2D chính xác, có thể xuất ra PDF để chia sẻ với đồng nghiệp hoặc nhà máy.

9. Tổng Kết

Việc vẽ bạc đạn không chỉ là một kỹ năng thiết kế mà còn là nền tảng quan trọng trong quá trình sản xuất và kiểm tra chất lượng các bộ phận máy móc. Bài viết đã cung cấp:

• Kiến thức cơ bản về cấu trúc và loại bạc đạn.
• Danh sách công cụ vẽ tay và phần mềm CAD cần thiết.
• Quy trình chi tiết từng bước vẽ tay và vẽ bằng phần mềm.
• Những lưu ý quan trọng để đảm bảo độ chính xác và tuân thủ tiêu chuẩn.
• Ứng dụng thực tiễn trong thiết kế, kiểm tra và sản xuất.

Hy vọng qua hướng dẫn này, bạn đã nắm vững cách tạo ra những bản vẽ bạc đạn chuẩn xác, đẹp mắt và hữu ích cho công việc kỹ thuật. Nếu còn thắc mắc, đừng ngần ngại tham khảo tài liệu chuẩn ISO, tham gia các diễn đàn kỹ thuật hoặc thực hành nhiều hơn trên phần mềm CAD yêu thích của mình. Chúc bạn thành công!
