Giới thiệu chung

Trong lĩnh vực thiết kế kỹ thuật và kiến trúc, AutoCAD là một trong những phần mềm CAD (Computer Aided Design) phổ biến nhất hiện nay. Một trong những thao tác cơ bản nhưng không kém phần quan trọng là vẽ các hình dạng vòng cung, bán nguyệt, cung tròn, arc… Khi bạn cần tạo ra một bán nguyệt hoàn hảo, chính xác về kích thước và vị trí, việc nắm vững các phương pháp vẽ bán nguyệt trong AutoCAD sẽ giúp tiết kiệm thời gian và nâng cao chất lượng bản vẽ.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, về cách vẽ bán nguyệt trong AutoCAD, bao gồm:

  • Các công cụ và lệnh cơ bản liên quan đến bán nguyệt.
  • Các kỹ thuật vẽ bán nguyệt bằng lệnh ARC, CIRCLE, TRIM, FILLET, OFFSET, MIRROR.
  • Cách sử dụng các tùy chọn Start Angle, End Angle, Radius, Center Point để tạo bán nguyệt theo yêu cầu.
  • Các mẹo và thủ thuật giúp vẽ bán nguyệt nhanh chóng trong các bản vẽ phức tạp.
  • Ứng dụng thực tế của bán nguyệt trong kiến trúc, cơ khí và điện tử.

Hãy cùng đi sâu vào từng khía cạnh để bạn có thể tự tin vẽ bán nguyệt trong AutoCAD một cách chuyên nghiệp.

1. Kiến thức nền tảng trước khi vẽ bán nguyệt

1.1. Khái niệm bán nguyệt trong AutoCAD

Trong AutoCAD, “bán nguyệt” (semi‑circle) thực chất là một cung tròn (arc) có góc mở rộng 180°. Khi vẽ một bán nguyệt, chúng ta thường cần xác định:

  • Tâm vòng (Center Point): Điểm trung tâm của vòng tròn mà bán nguyệt là một phần của nó.
  • Bán kính (Radius): Khoảng cách từ tâm tới bất kỳ điểm nào trên cung.
  • Góc bắt đầu (Start Angle) và góc kết thúc (End Angle): Xác định vị trí của hai đầu cung trên vòng tròn.

1.2. Đơn vị và hệ tọa độ

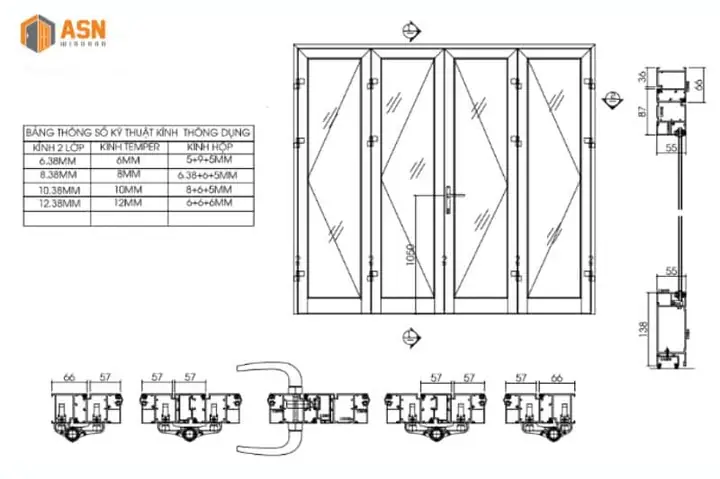

Cách Vẽ Bán Nguyệt Cad
Cách Vẽ Bán Nguyệt Cad

Trước khi bắt đầu vẽ, hãy chắc chắn rằng bạn đã thiết lập đúng đơn vị (Units) và hệ tọa độ (Coordinate System) cho bản vẽ:

  • UNITS: Đặt đơn vị đo (mm, cm, inch…) phù hợp với dự án.
  • UCS (User Coordinate System): Đảm bảo UCS được căn chỉnh đúng nếu bạn làm việc trong không gian 3‑D hoặc trong các hệ trục tùy chỉnh.

1.3. Các lệnh cơ bản liên quan

Lệnh Mô tả Khi dùng
ARC Vẽ cung tròn bằng cách xác định tâm, bán kính và góc Khi muốn vẽ bán nguyệt trực tiếp
CIRCLE Vẽ vòng tròn Dùng để tạo vòng tròn gốc, sau đó cắt bỏ một nửa
TRIM Cắt bỏ phần thừa Khi muốn cắt bán nguyệt ra từ vòng tròn
FILLET Tạo góc bo tròn Dùng để nối hai đường thẳng tạo thành bán nguyệt
OFFSET Tạo bản sao cách đều Dùng để tạo đường viền bán nguyệt đồng trục
MIRROR Đối xứng hoá đối tượng Dùng để tạo nửa còn lại của bán nguyệt khi chỉ vẽ một nửa

2. Các phương pháp vẽ bán nguyệt cơ bản

2.1. Phương pháp 1: Dùng lệnh ARC với tùy chọn Start Angle và End Angle

Đây là cách nhanh nhất để vẽ một bán nguyệt hoàn chỉnh.

Bước 1: Gõ lệnh ARC → Nhấn Enter.
Bước 2: Chọn Center point → Nhấp hoặc nhập tọa độ tâm (ví dụ: 0,0).
Bước 3: Nhập Radius → Gõ giá trị bán kính (ví dụ: 50).
Bước 4: Nhập Start angle → Đối với bán nguyệt, thường dùng 0 độ.
Bước 5: Nhập End angle → Nhập 180 độ để tạo bán nguyệt phía trên, hoặc -180 độ để tạo phía dưới.

Mẹo: Nếu muốn bán nguyệt nằm nghiêng, chỉ cần thay đổi Start angle và End angle đồng thời (ví dụ: 45 và 225 độ).

2.2. Phương pháp 2: Vẽ vòng tròn rồi cắt bỏ một nửa bằng TRIM

Bước 1: Gõ lệnh CIRCLE, xác định tâm và bán kính.
Bước 2: Vẽ một đường thẳng qua tâm, ví dụ dùng lệnh LINE từ (-R,0) tới (R,0).
Bước 3: Gõ lệnh TRIM, chọn đối tượng cutting edge (đường thẳng), sau đó chọn vòng tròn để cắt bỏ nửa không mong muốn.

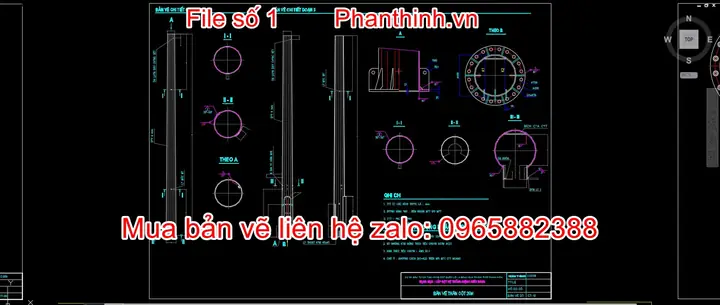

Cách Vẽ Bán Nguyệt Cad
Cách Vẽ Bán Nguyệt Cad

Lưu ý: Đảm bảo trạng thái TRIM đang ở Mode = Cutting Edge để không cắt nhầm.

2.3. Phương pháp 3: Sử dụng FILLET để tạo bán nguyệt từ hai đường thẳng

Khi bạn có hai đoạn thẳng giao nhau và muốn tạo một bán nguyệt nối chúng:

Bước 1: Vẽ hai đoạn thẳng tạo góc 180° (tức là một đường thẳng dài).
Bước 2: Gõ lệnh FILLET, nhập Radius = bán kính bạn muốn.
Bước 3: Chọn First object và Second object (hai đoạn thẳng). AutoCAD sẽ tự động tạo một cung tròn (bán nguyệt) nối chúng.

Ứng dụng: Thường dùng trong bản vẽ kiến trúc để tạo các cửa sổ, vòng cung cửa.

2.4. Phương pháp 4: Dùng OFFSET và MIRROR để tạo bán nguyệt đối xứng

Khi bạn muốn bán nguyệt có độ dày (hai cung tròn đồng tâm) hoặc cần tạo hình bán nguyệt đối xứng:

Bước 1: Vẽ một bán nguyệt bằng lệnh ARC như trong phương pháp 1.
Bước 2: Gõ lệnh OFFSET, nhập khoảng cách dày (ví dụ: 5).
Bước 3: Nhập Object to offset → Chọn bán nguyệt vừa vẽ.
Bước 4: Để tạo bán nguyệt phía đối diện, dùng lệnh MIRROR với trục gương là đường thẳng qua tâm.

3. Thực hành chi tiết: Vẽ bán nguyệt chuẩn cho bản vẽ kiến trúc

Giả sử bạn đang thiết kế một cửa sổ hình bán nguyệt có bán kính 800 mm, vị trí trung tâm tại (2000,1500) và muốn bán nguyệt mở lên phía trên.

Cách Vẽ Bán Nguyệt Cad
Cách Vẽ Bán Nguyệt Cad

3.1. Thiết lập môi trường

1. Lệnh: UNITS → Đặt đơn vị sang mm.
2. Lệnh: UCS → Đặt origin (0,0) nếu cần, hoặc để mặc định.
3. Lệnh: GRID → Bật grid để dễ dàng xác định vị trí.

3.2. Vẽ bán nguyệt bằng lệnh ARC

  1. Gõ ARC → Enter.
  2. Nhập Center point → 2000,1500.
  3. Nhập Radius → 800.
  4. Nhập Start angle → 0.
  5. Nhập End angle → 180.

Kết quả: Bạn sẽ có một bán nguyệt mở lên trên, trung tâm tại (2000,1500), bán kính 800 mm.

3.3. Tạo viền bán nguyệt dày 10 mm

  1. Gõ OFFSET → Enter.
  2. Nhập khoảng cách: 10.
  3. Chọn đối tượng → Click vào bán nguyệt vừa vẽ.
  4. Xác nhận phía trong hoặc ngoài tùy muốn (ở đây chọn outside).

Bạn sẽ nhận được một vòng cung thứ hai, đồng tâm, cách bán nguyệt gốc 10 mm.

3.4. Thêm đường thẳng làm khung cửa

  • Vẽ hai đường thẳng đứng từ các đầu bán nguyệt xuống tới nền (sử dụng lệnh LINE).
  • Dùng lệnh TRIM để cắt bỏ phần thừa nếu cần.

3.5. Kiểm tra và ghi chú

  • Sử dụng lệnh DIMRADIUS để đo bán kính và xác nhận đúng 800 mm.
  • Sử dụng LIST để kiểm tra các thuộc tính của đối tượng (Center, Radius, Start angle, End angle).

4. Các thủ thuật nâng cao

4.1. Sử dụng Dynamic Input để nhập nhanh góc và bán kính

Cách Vẽ Bán Nguyệt Cad
Cách Vẽ Bán Nguyệt Cad

Bật Dynamic Input (DYNMODE = 1) để khi vẽ ARC, thanh nhập sẽ hiện ra ngay tại con trỏ, cho phép bạn nhập giá trị Radius, Start angle, End angle mà không cần di chuyển chuột.

4.2. Tạo Template bán nguyệt

Nếu bạn thường xuyên vẽ bán nguyệt với cùng thông số, hãy tạo một Block:

  1. Vẽ bán nguyệt (với radius, angles cố định).
  2. Gõ BLOCK → Đặt tên (VD: BANNGUYT_800).
  3. Chọn Base point (thường là tâm).
  4. Lưu block.

Sau này chỉ cần dùng lệnh INSERT để chèn bán nguyệt bất kỳ vị trí nào, tiết kiệm thời gian.

4.3. Dùng Parametric Constraints để liên kết bán nguyệt với các đối tượng khác

  • Đặt Geometric Constraint “Coincident” giữa tâm bán nguyệt và một điểm trung tâm của vòng tròn khác.
  • Đặt Dimensional Constraint để bán kính bán nguyệt luôn bằng một giá trị tham chiếu (ví dụ: = 2R1).

4.4. Vẽ bán nguyệt trong không gian 3‑D

Trong môi trường 3‑D, bạn có thể vẽ bán nguyệt trên một mặt phẳng bất kỳ:

  1. Thiết lập UCS trên mặt phẳng mong muốn (lệnh UCS).
  2. Sử dụng lệnh ARC như bình thường; bán nguyệt sẽ nằm trên plane mới.
  3. Nếu muốn bán nguyệt nằm nghiêng, chỉ cần xoay UCS bằng lệnh UCS, Z, X, Y.

5. Ứng dụng thực tế của bán nguyệt trong các ngành nghề

5.1. Kiến trúc

  • Cửa sổ bán nguyệt: Tạo ánh sáng tự nhiên, tạo điểm nhấn thẩm mỹ.
  • Cầu vòm bán nguyệt: Dùng cho các công trình cầu, cổng.
  • Mô hình mái vòm: Các mái vòm bán nguyệt trong nhà thờ, nhà hàng.

5.2. Cơ khí

Cách Vẽ Bán Nguyệt Cad
Cách Vẽ Bán Nguyệt Cad
  • Rãnh bán nguyệt trên trục để gắn phụ kiện.
  • Mặt cắt bán nguyệt trong thiết kế bánh răng, trục quay.

5.3. Điện tử và PCB

  • Pad bán nguyệt cho các linh kiện bán dẫn có chân dạng vòng.
  • Đường dẫn bán nguyệt trong layout để giảm góc uốn cong.

5.4. Đồ họa và thiết kế công nghiệp

  • Logo, biểu tượng có hình bán nguyệt (ví dụ: logo Nike, biểu tượng Play).
  • Chi tiết trang trí trên sản phẩm tiêu dùng.

6. Lỗi thường gặp và cách khắc phục

Lỗi Nguyên nhân Cách khắc phục
Bán nguyệt không đúng 180° Nhập sai End angle (ví dụ: 179°) Kiểm tra lại giá trị góc, dùng Properties để sửa.
Bán nguyệt bị lệch vị trí Đặt Center point sai Sử dụng lệnh MOVE để di chuyển về vị trí đúng hoặc vẽ lại.
Khi dùng TRIM, vòng tròn không cắt được Đối tượng cutting edge chưa được chọn đúng Đảm bảo TRIM ở chế độ Cutting Edge, chọn đường thẳng làm cạnh cắt.
Khi dùng FILLET, không tạo được cung Hai đoạn thẳng không giao nhau hoặc góc không đủ Đảm bảo hai đoạn thẳng giao nhau; nếu không, kéo dài chúng.
Offset tạo ra bán nguyệt không đồng tâm Chọn sai đối tượng (có thể chọn cả hai cung) Chỉ chọn một cung duy nhất, hoặc dùng UNION để hợp nhất trước khi offset.

7. Tổng kết

Việc vẽ bán nguyệt trong AutoCAD không chỉ là một kỹ năng cơ bản mà còn là nền tảng cho nhiều thiết kế phức tạp trong kiến trúc, cơ khí và các lĩnh vực khác. Bằng cách nắm vững:

  1. Lệnh ARC với các tùy chọn góc và bán kính.
  2. Kỹ thuật cắt, offset, mirror để tạo các hình bán nguyệt đa dạng.
  3. Mẹo sử dụng Dynamic Input, Block, Parametric Constraints để tăng tốc độ làm việc.

Bạn sẽ có thể thực hiện nhanh chóng, chính xác và linh hoạt mọi yêu cầu vẽ bán nguyệt trong dự án của mình. Hãy thực hành thường xuyên, tạo các mẫu chuẩn (template) và lưu trữ các block bán nguyệt thường dùng để tối ưu hoá quy trình thiết kế.

Chúc bạn thành công trong việc tạo ra những bản vẽ hoàn hảo với bán nguyệt trong AutoCAD!
