Cách Vẽ Bản Vẽ Nhà: Hướng Dẫn Từng Bước Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Việc thiết kế và vẽ bản vẽ nhà không chỉ là một công việc dành cho các kiến trúc sư chuyên nghiệp mà còn là kỹ năng hữu ích cho bất kỳ ai muốn tự xây dựng, cải tạo hoặc đơn giản là muốn hiểu rõ hơn về không gian sống của mình. Trong bài viết này, chúng ta sẽ đi sâu vào quy trình vẽ bản vẽ nhà, từ việc chuẩn bị công cụ, thu thập thông tin, lên ý tưởng, cho đến các bước chi tiết trong việc tạo bản vẽ kiến trúc, bản vẽ kết cấu và bản vẽ điện – nước. Ngoài ra, chúng ta cũng sẽ giới thiệu một số phần mềm hỗ trợ phổ biến, các lưu ý quan trọng và mẹo để tránh những sai lầm thường gặp.

1. Hiểu Rõ Mục Đích Và Yêu Cầu Của Dự Án

1.1 Xác Định Loại Hình Nhà

• Nhà ở riêng lẻ: Thường có diện tích lớn, tự do trong thiết kế.
• Nhà phố (tầng hầm, tầng trệt, lầu): Cần tối ưu không gian và tuân thủ quy định đô thị.
• Nhà biệt thự: Đòi hỏi bố trí không gian mở, sân vườn, hồ bơi,…
• Nhà phố thương mại: Kết hợp khu vực bán hàng và căn hộ.

1.2 Nghiên Cứu Quy Định Pháp Lý

• Quy hoạch đô thị: Độ cao, tỷ lệ xây dựng, khoảng cách lề đường.
• Tiêu chuẩn xây dựng: Độ bền, an toàn cháy nổ, phòng âm thanh,…
• Giấy phép xây dựng: Các giấy tờ cần chuẩn bị trước khi nộp hồ sơ.

1.3 Thu Thập Yêu Cầu Của Chủ Đầu Tư

• Số lượng phòng ngủ, phòng tắm, phòng khách.
• Diện tích mong muốn cho mỗi không gian.
• Phong cách kiến trúc (hiện đại, cổ điển, tối giản…).
• Các yếu tố đặc biệt: phòng làm việc, phòng gym, sân thượng, v.v.

2. Chuẩn Bị Công Cụ Và Tài Nguyên

2.1 Công Cụ Vẽ Truyền Thống

Có thể bạn quan tâm: Cách Vẽ Búp Măng Non: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Công Cụ	Chức Năng
Bảng vẽ (drafting table)	Đặt giấy vẽ, điều chỉnh góc nghiêng
Thước kẻ, thước đo	Đo và vẽ các đường thẳng chính xác
Compas (compass)	Vẽ các vòng tròn, cung tròn
Kẻ góc (set square)	Đánh dấu góc 30°, 45°, 60°
Bút chì, bút mực	Vẽ phác thảo và nét cuối cùng
Giấy vẽ (A3, A2)	Đảm bảo độ phân giải cao

2.2 Phần Mềm Thiết Kế

Phần Mềm	Đặc Điểm Nổi Bật	Phù Hợp Với
AutoCAD	Đa năng, chuẩn ngành, hỗ trợ 2D/3D	Kiến trúc sư, kỹ sư
SketchUp	Dễ học, mô hình 3D nhanh	Người mới bắt đầu, thiết kế nội thất
Revit	BIM (Building Information Modeling)	Dự án lớn, quản lý thông tin toàn diện
ArchiCAD	BIM, giao diện trực quan	Kiến trúc sư thiết kế sáng tạo
Sweet Home 3D	Miễn phí, kéo thả đồ nội thất	Người dùng cá nhân

2.3 Tài Nguyên Tham Khảo

• Bản đồ địa chính: Xác định vị trí, ranh giới đất.
• Bản khảo sát mặt bằng: Đo đạc thực tế các kích thước hiện có.
• Hình ảnh, tạp chí kiến trúc: Lấy cảm hứng về phong cách, vật liệu.
• Bộ tiêu chuẩn xây dựng Việt Nam (TCVN): Tham khảo các quy chuẩn kỹ thuật.

3. Thu Thập Dữ Liệu Thực Địa

3.1 Khảo Sát Địa Hình

• Đo độ cao, độ dốc, hướng gió.
• Xác định vị trí các cây cối, cột điện, ống nước.
• Ghi chú các đặc điểm địa chất (đá, đất mềm).

3.2 Đo Đạc Kích Thước

• Sử dụng thước dây, laser đo khoảng cách.
• Ghi lại kích thước từng bức tường, cột, cửa sổ, cửa ra vào.
• Đánh dấu vị trí các điểm cố định (mốc) để làm cơ sở cho bản vẽ.

3.3 Lập Bản Vẽ Thô (Sketch)

• Vẽ tay nhanh trên giấy hoặc trên máy tính bảng.
• Đánh dấu các đường biên, vị trí cột, cửa sổ.
• Ghi chú các thông tin quan trọng (độ dốc, hướng nắng).

4. Lên Ý Tưởng Thiết Kế (Concept Design)

4.1 Phân Tích Nhu Cầu

Có thể bạn quan tâm: Cách Vẽ Bùa Bình An: Hướng Dẫn Chi Tiết Từ A Tới Z Để Tạo Năng Lượng Tích Cực Và Bảo Vệ Bản Thân

• Sắp xếp các phòng theo chức năng và lưu thông.
• Xác định vị trí trung tâm (living room, sân vườn) và các khu vực phụ trợ.

4.2 Sử Dụng Các Nguyên Tắc Thiết Kế

Nguyên Tắc	Mô Tả
Tỷ lệ vàng (Golden Ratio)	Đảm bảo hài hòa về kích thước các không gian.
Định hướng ánh sáng	Đặt phòng khách, phòng ngủ ở phía có ánh sáng tự nhiên.
Lưu thông không gian	Đường đi nội bộ ngắn gọn, không gây cản trở.
Mối quan hệ nội – ngoại	Kết nối sân vườn, ban công với không gian sống.

4.3 Phác Thảo Sơ Bộ

• Vẽ các mặt bằng (plan) sơ khởi.
• Dùng bút màu để phân biệt các khu vực (khu sinh hoạt, khu nghỉ ngơi, khu dịch vụ).
• Tạo các bản vẽ mặt đứng (elevation) và mặt cắt (section) cơ bản.

5. Vẽ Bản Vẽ Kiến Trúc Chi Tiết

5.1 Bản Vẽ Mặt Bằng (Floor Plan)

1. Thiết lập tỷ lệ: Thông thường 1:100 (1cm = 1m) hoặc 1:50 cho chi tiết.
2. Vẽ các tường chịu lực: Đánh dấu bằng nét dày, màu đen.
3. Vẽ tường ngăn: Nét mảnh hơn, thường dùng nét đứt.
4. Đánh dấu cửa, cửa sổ: Ký hiệu tiêu chuẩn (C cho cửa, W cho cửa sổ) và ghi kích thước.
5. Ghi chú các vật dụng cố định: Bồn rửa, bếp, tủ lạnh.
6. Ký hiệu các khu vực chức năng: Phòng ngủ, phòng khách, vệ sinh.

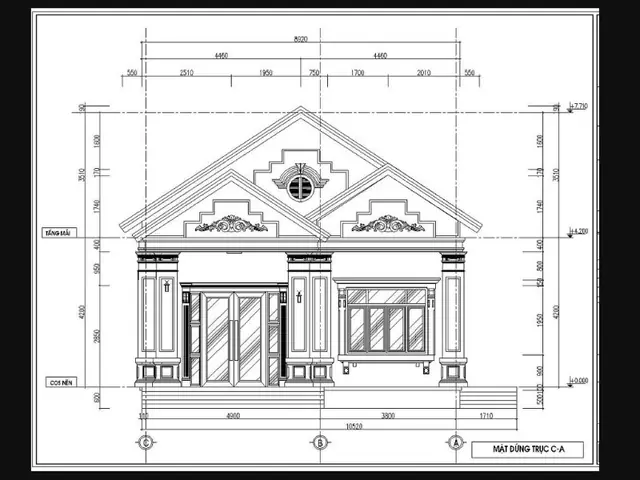

5.2 Bản Vẽ Mặt Đứng (Elevation)

• Chọn mặt đứng phù hợp: Mặt chính (đối diện đường), mặt phụ.
• Vẽ các lớp tường: Độ dày, vật liệu (gạch, bê tông, ván).
• Chi tiết cửa sổ, mái: Ký hiệu loại kính, độ dày khung.
• Thêm các yếu tố trang trí: Gạch men, ốp đá, mái ngói.

5.3 Bản Vẽ Mặt Cắt (Section)

• Chọn vị trí cắt: Thông thường qua trung tâm ngôi nhà.
• Hiển thị độ cao các tầng: Tầng trệt, tầng lầu, mái.
• Ký hiệu các cấu kiện: Dầm, cột, sàn, mái.
• Ghi chú vật liệu và độ dày: Để nhà thầu hiểu rõ.

5.4 Bản Vẽ Chi Tiết Nội Thất

• Kế hoạch bố trí nội thất: Vị trí giường, tủ, bàn ăn.
• Chi tiết ốp lát, sàn gỗ: Đánh dấu hướng lát, kích thước viên gạch.
• Lắp đặt thiết bị chiếu sáng: Đèn trần, đèn bàn, công tắc.

6. Vẽ Bản Vẽ Kết Cấu (Structural Drawings)

Có thể bạn quan tâm: Cách Vẽ Bí Ngô Halloween Đầy Sáng Tạo: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

6.1 Xác Định Hệ Thống Kết Cấu

• Khung bê tông cốt thép: Thường dùng cho nhà cao tầng, biệt thự.
• Khung thép: Đối với nhà công nghiệp, nhà có thiết kế mở rộng.
• Kết cấu gỗ: Cho nhà gỗ, nhà tranh.

6.2 Bản Vẽ Cốt Sắt (Rebar Drawing)

• Ký hiệu cốt thép: #10, #12, #16 (đường kính mm).
• Đánh dấu vị trí và khoảng cách: Theo tiêu chuẩn TCVN 9386.
• Chi tiết mối nối, buộc: Đánh dấu các mối hàn, buộc thép.

6.3 Bản Vẽ Dầm, Cột, Sàn

• Dầm chính (beam): Ký hiệu B, chiều dài, kích thước.
• Cột (column): Ký hiệu C, kích thước mặt cắt.
• Sàn (slab): Đánh dấu độ dày, loại sàn (công nghiệp, nhà ở).

6.4 Bản Vẽ Móng (Foundation)

• Móng băng (raft foundation): Thường dùng cho đất yếu.
• Móng cọc (pile foundation): Khi đất nền yếu, cần truyền tải tải trọng sâu hơn.
• Chi tiết móng đế (footing): Kích thước, độ sâu, lớp nền.

7. Vẽ Bản Vẽ Hệ Thống Kỹ Thuật (MEP)

7.1 Hệ Thống Điện

• Bản vẽ sơ đồ điện (Electrical Layout): Định vị công tắc, ổ cắm, đèn.
• Bảng tải điện (Load Schedule): Công suất các thiết bị.
• Đường dây điện: Đánh dấu màu dây (đỏ – pha, xanh – trung tính, vàng – đất).

7.2 Hệ Thống Nước

• Mô hình cấp nước: Đường ống cấp, van, bồn chứa.
• Mô hình thoát nước: Đường ống thoát, cống, bể chứa mưa.
• Chi tiết phụ kiện: Vòi sen, bồn rửa, vòi nước.

7.3 Hệ Thống HVAC (Heating, Ventilation, Air Conditioning)

Có thể bạn quan tâm: Cách Vẽ Bình Hoa Hồng Đẹp Và Chi Tiết: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

• Định vị máy lạnh, quạt thông gió.
• Đường ống dẫn không khí: Kích thước, cách lắp đặt.
• Bảng tính tải nhiệt: Đảm bảo công suất phù hợp với diện tích.

8. Kiểm Tra Và Sửa Đổi

8.1 Kiểm Tra Độ Chính Xác

• Đối chiếu với khảo sát thực địa: Đảm bảo mọi kích thước khớp.
• Kiểm tra tính logic của luồng đi lại: Không có “cửa chết” hay “hành lang hẹp”.
• Kiểm tra tuân thủ quy định pháp lý: Độ cao, tỷ lệ xây dựng, khoảng cách lề đường.

8.2 Nhận Xét Từ Chuyên Gia

• Nhờ kiến trúc sư, kỹ sư kết cấu, kỹ sư điện kiểm tra.
• Ghi nhận phản hồi, chỉnh sửa bản vẽ.

8.3 Lưu Trữ Và Định Dạng

• Lưu bản PDF, DWG: Đảm bảo tính tương thích.
• Sao lưu trên đám mây: Google Drive, OneDrive.
• In bản vẽ quy mô: Để thảo luận với nhà thầu, chủ đầu tư.

9. Các Phần Mềm Hỗ Trợ Chi Tiết

9.1 AutoCAD

• Công cụ: Lệnh LINE, POLYLINE, HATCH, DIMENSION.
• Lợi ích: Độ chính xác cao, chuẩn ISO, dễ xuất bản PDF.
• Mẹo: Sử dụng Layer để phân loại tường, cửa, nội thất; dùng XREF để chèn bản vẽ khác.

9.2 Revit (BIM)

• Công cụ: Family, Schedule, 3D View.
• Lợi ích: Mô hình 3D đồng thời chứa thông tin vật liệu, khối lượng, chi phí.
• Mẹo: Tạo Template riêng cho dự án, sử dụng Worksets để làm việc nhóm.

9.3 SketchUp

• Công cụ: Push/Pull, Follow Me, Components.
• Lợi ích: Dễ học, nhanh tạo mô hình 3D, hỗ trợ Render (V-Ray).
• Mẹo: Sử dụng nhóm (Groups) và thành phần (Components) để tránh lỗi khi di chuyển.

9.4 Sweet Home 3D

• Công cụ: Kéo thả nội thất, tạo mặt bằng 2D và 3D đồng thời.
• Lợi ích: Miễn phí, giao diện thân thiện.
• Mẹo: Tải thêm thư viện nội thất từ internet để đa dạng lựa chọn.

10. Những Sai Lầm Thường Gặp Và Cách Tránh

Sai Lầm	Hậu Quả	Giải Pháp
Không xác định tỷ lệ đúng	Bản vẽ không thực tế, lỗi trong thi công	Kiểm tra lại tỷ lệ, dùng công cụ “Scale” trong phần mềm
Bỏ qua quy định đô thị	Phạt, không được cấp giấy phép	Nghiên cứu quy hoạch, tham khảo Sở Xây Dựng
Đánh dấu vị trí cửa sổ sai chiều cao	Ánh sáng không đồng đều, vi phạm an toàn	Đo chiều cao thực tế, ghi chú rõ ràng
Thiếu chi tiết cốt thép	Hệ thống kết cấu yếu, nguy cơ sập	Vẽ chi tiết Rebar, sử dụng chuẩn TCVN 9386
Không phân lớp (layer) trong AutoCAD	Rối mắt, khó chỉnh sửa	Tạo layer cho từng loại đối tượng (tường, cửa, nội thất)
Không lưu bản sao lưu	Mất dữ liệu khi phần mềm gặp lỗi	Lưu định kỳ, sao lưu đám mây

11. Quy Trình Nộp Hồ Sơ Xin Giấy Phép Xây Dựng

1. Chuẩn bị hồ sơ: Bản vẽ kiến trúc, kết cấu, điện – nước, bản đồ vị trí, giấy chứng nhận quyền sử dụng đất.
2. Nộp hồ sơ tại Sở Xây Dựng: Hoặc qua cổng thông tin điện tử.
3. Kiểm tra và thẩm định: Cơ quan có thẩm quyền xem xét tính hợp pháp, an toàn.
   4 Nhận giấy phép: Thời gian thường từ 15‑30 ngày tùy địa phương.
4. Bắt đầu thi công: Tuân thủ bản vẽ đã được phê duyệt.

12. Kết Luận

Việc vẽ bản vẽ nhà không chỉ là công việc của kiến trúc sư mà còn là quá trình hợp tác chặt chẽ giữa chủ đầu tư, kỹ sư, nhà thầu và các cơ quan chức năng. Bằng cách tuân thủ các bước từ thu thập dữ liệu thực địa, lên ý tưởng, vẽ chi tiết kiến trúc, kết cấu và kỹ thuật, đồng thời sử dụng phần mềm hỗ trợ một cách hiệu quả, bạn sẽ tạo ra những bản vẽ chuẩn xác, đáp ứng yêu cầu pháp lý và thực tế thi công.

Hãy nhớ rằng chi tiết là chìa khóa. Mỗi đường kẻ, mỗi ký hiệu, mỗi lớp (layer) trên bản vẽ đều mang một ý nghĩa quan trọng, giúp các bên liên quan hiểu rõ và thực hiện dự án một cách suôn sẻ. Đừng ngại đầu tư thời gian vào việc kiểm tra, chỉnh sửa và nhận phản hồi từ chuyên gia, vì đó là cách duy nhất để giảm thiểu rủi ro và tối ưu chi phí trong quá trình xây dựng.

Cuối cùng, dù bạn là người mới bắt đầu hay đã có kinh nghiệm, việc không ngừng học hỏi các công cụ mới, cập nhật tiêu chuẩn và xu hướng kiến trúc sẽ giúp bạn luôn tạo ra những ngôi nhà đẹp, tiện nghi và bền vững. Chúc bạn thành công trong hành trình thiết kế và xây dựng ngôi nhà mơ ước!
