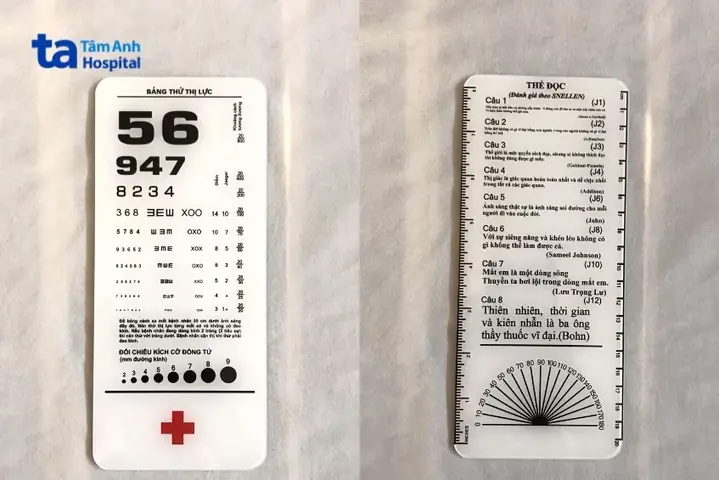

Mở Đầu: Tầm Quan Trọng Của Bảng Đo Thị Lực
Bảng đo thị lực (còn gọi là bảng Snellen) là công cụ không thể thiếu trong các phòng khám nhãn khoa, bệnh viện, trung tâm thẩm mỹ và thậm chí trong các lớp học y khoa. Việc sở hữu một bảng đo thị lực được thiết kế chuẩn xác không chỉ giúp các bác sĩ, chuyên gia thẩm mỹ đánh giá chính xác mức độ thị lực của bệnh nhân, mà còn góp phần nâng cao chất lượng dịch vụ và uy tín của cơ sở y tế.
Tuy nhiên, không phải ai cũng biết cách vẽ một bảng đo thị lực sao cho đúng chuẩn, thẩm mỹ và đáp ứng đầy đủ các yêu cầu kỹ thuật. Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ việc chuẩn bị nguyên liệu, lựa chọn phông chữ, kích thước chữ, bố cục hàng, cho tới các lưu ý quan trọng trong quá trình in ấn và lắp đặt. Mục tiêu là giúp bạn – dù là sinh viên y khoa, nhân viên phòng khám mới vào nghề, hay người đam mê thiết kế – có thể tự tin tạo ra một bảng đo thị lực chất lượng cao, đáp ứng tiêu chuẩn quốc tế.
1. Kiến Thức Cơ Bản Về Bảng Đo Thị Lực
1.1. Lịch Sử và Định Nghĩa
- Bảng Snellen được phát minh bởi Tiến sĩ Hermann Snellen (Hà Lan) vào cuối thế kỷ 19. Ban đầu, bảng này chỉ gồm 5 hàng chữ, nhưng theo thời gian đã được mở rộng và chuẩn hoá.
- Mục đích: Đánh giá khả năng phân biệt chi tiết của mắt ở khoảng cách tiêu chuẩn (thường là 6 mét hoặc 20 feet).
1.2. Các Thành Phần Cơ Bản
Có thể bạn quan tâm: Cách Vẽ Bảng Trong Word 2026: Hướng Dẫn Chi Tiết Từ A Đến Z
| Thành phần | Mô tả | Yêu cầu |
|---|---|---|
| Hàng chữ | Các ký tự (chữ cái, số) được sắp xếp theo độ khó tăng dần. | Phải có độ tương phản cao, không bị mờ. |
| Kích thước chữ | Được tính bằng độ lớn góc (arc minute) – 5′ cho mỗi ký tự ở khoảng cách tiêu chuẩn. | Đúng chuẩn để đo chính xác. |
| Khoảng cách xem | Thông thường 6m (hoặc 20ft). | Đảm bảo không có sai số do khoảng cách. |
| Màu sắc và độ tương phản | Màu đen trên nền trắng (hoặc ngược lại) với độ tương phản ≥ 90%. | Tăng độ rõ nét, giảm mỏi mắt. |
1.3. Các Loại Bảng Đo Thị Lực Phổ Biến
- Bảng Snellen tiêu chuẩn – sử dụng chữ Latin (A, E, F, …).
- Bảng Landolt C – vòng tròn có khe hở, dùng cho người không biết chữ.
- Bảng Tumbling E – chữ E xoay 4 hướng, thích hợp cho trẻ em và người mù chữ.
- Bảng LogMAR – cung cấp độ chính xác cao hơn, được dùng trong nghiên cứu và đánh giá chuyên sâu.
2. Chuẩn Bị Nguyên Liệu Và Công Cụ
2.1. Vật liệu in ấn
| Vật liệu | Ưu điểm | Nhược điểm |
|---|---|---|
| Giấy A4/A3 chất lượng cao (200-250 g/m²) | Dễ in, chi phí thấp. | Dễ nhăn, không bền. |
| PVC hoặc acrylic | Bền, chịu nước, thích hợp cho phòng khám. | Chi phí cao, cần máy cắt CNC. |
| Vải canvas (cho bảng di động) | Linh hoạt, dễ cuộn. | Độ bền thấp hơn so với PVC. |
2.2. Phần mềm thiết kế
- Adobe Illustrator / CorelDRAW: Cho phép tạo vector, điều chỉnh kích thước chính xác.
- Inkscape (miễn phí): Tương tự Illustrator, phù hợp cho người mới.
- Microsoft PowerPoint: Đơn giản, nhưng cần cẩn thận với độ phân giải.
2.3. Các công cụ hỗ trợ
- Thước kẻ, thước đo độ cao (mm).
- Đèn LED chiếu sáng chuẩn để kiểm tra độ tương phản.
- Máy in laser hoặc máy in UV (đối với vật liệu đặc biệt).
3. Quy Trình Vẽ Bảng Đo Thị Lực Từ A Đến Z
Có thể bạn quan tâm: Cách Vẽ Bảng Trong Word 2026: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
3.1. Xác Định Khoảng Cách Xem và Độ Lớn Chữ
Bước 1: Lựa chọn khoảng cách xem chuẩn
- 6 mét (20 feet) là chuẩn quốc tế. Nếu không có không gian đủ, có thể dùng 3 mét và tính toán lại kích thước chữ (bằng nửa).
Bước 2: Tính toán kích thước chữ (độ cao)
Công thức:
\text{Chiều cao chữ (mm)} = 2 \times \tan\left(\frac{5′}{2}\right) \times D
- 5′ = 5 phút góc = 5/60 độ = 0.08333°.
- D = khoảng cách xem (mm).
Ví dụ: D = 6000 mm (6m)
\text{Chiều cao} = 2 \times \tan(0.041666°) \times 6000 \approx 8.73 \text{ mm}
Đây là chiều cao của các ký tự ở hàng 6/6 (có thể nhìn rõ nhất). Các hàng trên sẽ có kích thước gấp 2 lần (hàng 5/6), 4 lần (hàng 4/6), v.v.
3.2. Lựa Chọn Phông Chữ
| Loại phông | Đặc điểm | Lý do lựa chọn |
|---|---|---|
| Sans-serif (Arial, Helvetica) | Đường nét sạch, không có “serif”. | Dễ đọc, phù hợp cho mọi độ tuổi. |
| Serif (Times New Roman) | Có “cánh” ở đầu chữ. | Thường dùng trong bảng Snellen truyền thống. |
| Phông chữ đặc biệt (Optotype) | Được thiết kế riêng cho kiểm tra thị lực. | Độ chuẩn cao, giảm sai số. |
Lưu ý: Khi in trên PVC hoặc acrylic, nên sử dụng phông vector để tránh hiện tượng pixel hóa.
3.3. Thiết Kế Bố Cục Hàng
3.3.1. Số hàng và số ký tự mỗi hàng
- Bảng Snellen chuẩn: 5–7 hàng, số ký tự giảm dần (5, 5, 4, 3, 2, 1).
- Bảng LogMAR: 11 hàng, mỗi hàng 5 ký tự, khoảng cách giữa các ký tự và hàng cố định (0.2 log unit).
3.3.2. Khoảng cách giữa các ký tự và hàng
- Khoảng cách giữa ký tự: 1/5 chiều cao ký tự.
- Khoảng cách giữa hàng: 1/5 chiều cao ký tự của hàng trên.
3.3.3. Căn chỉnh
- Căn giữa cả chiều ngang và dọc.
- Đảm bảo độ cân bằng ánh sáng khi treo bảng (tránh bóng tối).
3.4. Tạo File Thiết Kế
- Mở phần mềm (Illustrator/InkScape).
- Tạo artboard kích thước cuối cùng (ví dụ: 1200 mm x 900 mm cho bảng 6 hàng).
- Vẽ khung bằng công cụ Rectangle, đặt màu nền trắng.
- Thêm Text: nhập ký tự, đặt kích thước dựa trên tính toán.
- Sắp xếp ký tự theo hàng, dùng Align Center.
- Kiểm tra độ tương phản: đặt màu chữ đen #000000, nền trắng #FFFFFF.
- Lưu file dưới dạng PDF vector (đảm bảo không raster).
3.5. Kiểm Tra Trước Khi In
Có thể bạn quan tâm: Cách Vẽ Bảng Trong Excel 2026: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- In test trên giấy thường để kiểm tra kích thước. Đặt thước thước đo tại khoảng cách 6m, xác nhận mỗi ký tự có độ lớn đúng.
- Đánh giá độ tương phản bằng máy đo độ tương phản (CMOS sensor). Đạt ≥ 90% là tốt.
- Kiểm tra lỗi chính tả – dù là ký tự đơn, nhưng sai vị trí có thể gây nhầm lẫn.
3.6. In Ấn và Hoàn Thiện
| Vật liệu | Phương pháp in | Bước thực hiện |
|---|---|---|
| Giấy | In laser | Đặt giấy trên máy, chọn độ phân giải ≥ 1200 dpi. |
| PVC/Acrylic | In UV | Đảm bảo bề mặt sạch, đặt vật liệu trong máy UV, in ở nhiệt độ 50‑60°C. |
| Vải | In sublimation | Dùng máy in sublimation, áp nhiệt 180‑200°C. |
Sau khi in:
- Cắt bảng theo kích thước đã thiết kế (cắt gọt hoặc laser cutter).
- Làm sạch bề mặt, loại bỏ bụi.
- Lắp khung (nếu cần) bằng khung nhôm hoặc gỗ.
- Gắn móc treo chắc chắn, cân đối để tránh nghiêng.
4. Các Lưu Ý Quan Trọng Khi Sử Dụng Bảng Đo Thị Lực
4.1. Ánh sáng và môi trường
- Độ ánh sáng phòng nên từ 85–120 lux (đối với bảng Snellen) và ≥ 150 lux (đối với LogMAR).
- Tránh ánh sáng chói hoặc bóng tối phía sau bảng.
4.2. Khoảng cách kiểm tra
- Đảm bảo đo đúng 6m bằng thước dây đo tiêu chuẩn hoặc dùng bảng đo khoảng cách (laser rangefinder).
- Nếu không có không gian, sử dụng gương phản chiếu để tăng khoảng cách hiệu quả.
4.3. Thời gian kiểm tra
- Mỗi ký tự nên được đọc trong 5–7 giây.
- Đừng ép buộc bệnh nhân trả lời nhanh quá, tránh sai sót.
4.4. Bảo trì bảng
Có thể bạn quan tâm: Cách Vẽ Bản Đồ Địa Lý: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- Lau chùi bằng vải mềm, dung dịch không chứa cồn.
- Kiểm tra độ mòn ký tự mỗi 6 tháng, thay mới nếu cần.
5. Cách Đánh Giá Kết Quả Và Ghi Nhận Dữ Liệu
5.1. Phân tích kết quả Snellen
| Kết quả | Ý nghĩa |
|---|---|
| 6/6 (20/20) | Thị lực bình thường. |
| 6/9 (20/30) | Thị lực nhẹ giảm. |
| 6/12 (20/40) | Thị lực trung bình. |
| ≤ 6/36 (≤ 20/120) | Thị lực kém, cần khám chuyên sâu. |
5.2. Ghi chép trong hồ sơ
- Ngày kiểm tra, khoảng cách, điều kiện ánh sáng, kết quả (mỗi mắt).
- Ghi chú nếu bệnh nhân có yếu tố ảnh hưởng (mệt mỏi, thuốc, bệnh nền).
5.3. Sử dụng phần mềm quản lý
- Nhiều phòng khám hiện nay tích hợp EMR (Electronic Medical Record) cho phép nhập nhanh kết quả và so sánh xu hướng thời gian.
6. Thực Hành: Tạo Bảng Snellen 6 Hàng Đơn Giản Bằng Inkscape (Hướng Dẫn Từng Bước)
- Mở Inkscape, tạo tài liệu mới, kích thước 1200 mm x 900 mm.
- Tạo nền: Rectangle → Fill = trắng.
- Thêm Text:
- Chọn công cụ Text, gõ “E”.
- Đặt Font = “Arial”, Size = 8.73 mm (đối với hàng 6/6).
- Nhân bản ký tự “E” để tạo hàng 5 ký tự, dùng Ctrl+D và Align → Center.
- Sao chép hàng lên trên, thay đổi kích thước:
- Hàng 5/6 → 2× (≈ 17.46 mm).
- Hàng 4/6 → 4× (≈ 34.92 mm).
- … tiếp tục cho đến hàng 1/6 (≈ 139.68 mm).
- Thay ký tự cho các hàng trên:
- Hàng 5/6: “F P T O Z”.
- Hàng 4/6: “L P E D”.
- Hàng 3/6: “C N O Z”.
- Hàng 2/6: “E”.
- Hàng 1/6: “E”.
- Căn giữa toàn bộ bảng: Select All → Align → Center both horizontally và vertically.
- Kiểm tra bằng công cụ Measure (đơn vị mm) để đảm bảo khoảng cách ký tự và hàng đúng.
- Lưu file → File → Save As → PDF (chọn “PDF (vector)”).
Bây giờ bạn có một file PDF sẵn sàng để in trên giấy hoặc vật liệu khác.
7. Những Sai Lầm Thường Gặp Khi Tự Tạo Bảng Đo Thị Lực
| Sai lầm | Hậu quả | Cách khắc phục |
|---|---|---|
| Kích thước chữ không chuẩn | Đánh giá sai mức độ thị lực. | Sử dụng công thức tính toán và đo lại bằng thước. |
| Phông chữ quá “decorative” | Khó đọc, gây nhầm lẫn. | Chọn phông sans-serif hoặc Optotype chuẩn. |
| Khoảng cách ký tự không đồng đều | Gây “crowding effect”. | Dùng Align và Distribution trong phần mềm. |
| Màu sắc không đủ tương phản | Giảm độ chính xác, gây mỏi mắt. | Đảm bảo màu đen trên nền trắng, kiểm tra độ tương phản. |
| Bảng không được treo thẳng | Gây sai lệch góc nhìn. | Sử dụng thước thủy để cân chỉnh góc 90°. |
| Không kiểm tra ánh sáng | Đánh giá sai khi ánh sáng yếu hoặc chói. | Đo độ sáng phòng, điều chỉnh nguồn sáng. |
8. Xu Hướng Tương Lai: Bảng Đo Thị Lực Thông Minh
- Bảng LED tích hợp cảm biến: Tự động đo khoảng cách và hiển thị kết quả trên màn hình.
- Ứng dụng di động kết nối Bluetooth: Gửi dữ liệu trực tiếp vào EMR.
- Công nghệ AR (Augmented Reality): Cho phép bệnh nhân tự kiểm tra tại nhà bằng kính AR.
Mặc dù công nghệ đang phát triển, bảng đo thị lực truyền thống vẫn là chuẩn mực và không thể thay thế hoàn toàn. Việc nắm vững cách vẽ, thiết kế và sử dụng bảng này vẫn là nền tảng quan trọng cho mọi chuyên gia nhãn khoa.
9. Kết Luận
Việc vẽ bảng đo thị lực không chỉ là một công việc kỹ thuật đơn thuần mà còn là nghệ thuật kết hợp giữa kiến thức y học, thiết kế đồ họa và công nghệ in ấn. Khi bạn nắm vững các bước từ tính toán kích thước chữ, lựa chọn phông chữ, thiết kế bố cục, tới kiểm tra độ tương phản và in ấn, bạn sẽ tạo ra một công cụ đo lường chính xác, bền bỉ và chuyên nghiệp.
Hãy áp dụng các hướng dẫn chi tiết trong bài viết này để tự tin thiết kế và sản xuất bảng đo thị lực cho phòng khám, bệnh viện hoặc dự án nghiên cứu của mình. Đừng quên luôn kiểm tra lại các thông số, duy trì môi trường kiểm tra chuẩn và cập nhật công nghệ mới để nâng cao chất lượng dịch vụ. Khi bảng đo thị lực của bạn đáp ứng đầy đủ các tiêu chuẩn, bạn sẽ góp phần quan trọng vào việc bảo vệ sức khỏe mắt của cộng đồng.
Chúc bạn thành công!
