Cách Vẽ Bánh Nhông Xích: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về bánh nhông xích

Bánh nhông xích (còn gọi là bánh răng, bánh côn) là một trong những thành phần cơ khí quan trọng nhất trong các hệ thống truyền động. Việc vẽ đúng và chi tiết bánh nhông xích không chỉ giúp kỹ sư, nhà thiết kế hiểu rõ cấu trúc mà còn hỗ trợ trong việc chế tạo, lắp đặt và bảo trì. Bài viết này sẽ cung cấp cho bạn một hướng dẫn toàn diện, từ các khái niệm cơ bản, các yếu tố ảnh hưởng đến hình dạng bánh, cho tới quy trình vẽ chi tiết bằng phần mềm CAD cũng như cách vẽ tay truyền thống.

Lưu ý: Bài viết được chia thành nhiều phần, mỗi phần sẽ giải thích một khía cạnh cụ thể. Đọc hết để nắm vững toàn bộ quy trình, từ việc chuẩn bị bản vẽ, xác định các thông số kỹ thuật, đến cách kiểm tra và tối ưu hoá thiết kế.

2. Các thuật ngữ và thông số quan trọng cần nắm

Thuật ngữ	Định nghĩa	Đơn vị
Pitch (p)	Khoảng cách giữa hai răng liên tiếp đo dọc theo đường trung tâm của bánh	mm
Module (m)	Tỷ lệ giữa Pitch và số răng (p = m × π)	mm
Number of Teeth (z)	Số răng trên bánh	–
Pressure Angle (α)	Góc áp lực, ảnh hưởng tới hình dạng răng	độ (°)
Addendum (a)	Chiều cao phần răng vượt lên trên đường pitch	mm
Dedendum (b)	Chiều sâu phần răng dưới đường pitch	mm
Root Diameter (dʹ)	Đường kính đáy răng	mm
Tip Diameter (d)	Đường kính đầu răng	mm
Base Circle (db)	Đường tròn cơ sở, dùng để tạo hình dạng răng dạng involute	mm
Backlash	Khoảng cách dư (lỗ trống) giữa hai răng khi khớp	mm

Hiểu rõ các thông số trên là nền tảng để thực hiện bất kỳ bản vẽ bánh nhông xích nào, dù là thiết kế đơn giản cho máy móc gia đình hay bánh răng công nghiệp chịu tải cao.

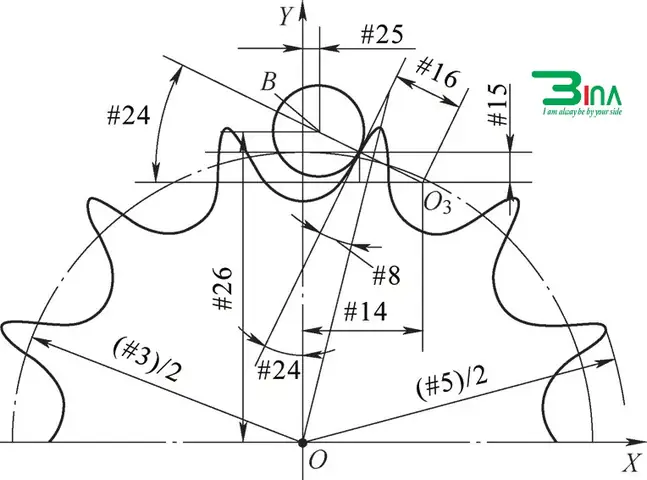

3. Nguyên lý hình dạng răng bánh nhông xích

3.1. Hình dạng involute (đường lượn)

Có thể bạn quan tâm: Cách Vẽ Bánh Bằng Chảo: Hướng Dẫn Chi Tiết Từ A Đến Z

Phần lớn các bánh nhông xích hiện đại sử dụng răng dạng involute – một đường cong được tạo ra khi một sợi dây thẳng được quấn quanh một vòng tròn (đường base circle) và kéo thẳng ra. Đặc tính quan trọng của hình dạng involute:

• Giữ góc áp lực không đổi: Khi hai bánh nhông xích tiếp xúc, góc áp lực (α) luôn giữ nguyên bất kể vị trí tiếp xúc trên răng, giúp truyền lực mượt mà.
• Dễ dàng chế tạo: Các máy CNC, máy cắt răng và máy tiện có thể tạo ra hình dạng involute một cách chính xác.
• Khả năng chịu tải cao: Phân bố lực đều, giảm mòn và tiếng ồn.

3.2. Các dạng răng khác

Mặc dù involute là chuẩn, nhưng trong một số ứng dụng đặc biệt (ví dụ: bánh răng trượt, bánh răng không đồng trục) có thể sử dụng:

• Răng dạng trochoid: Thường dùng trong các máy bơm, máy nén.
• Răng dạng cycloidal: Thích hợp cho các hộp số tốc độ cao, giảm tiếng ồn.
• Răng dạng herringbone: Được dùng trong các trục truyền động có tải trọng lớn, giảm rung.

4. Quy trình chuẩn bị trước khi vẽ

4.1. Thu thập yêu cầu kỹ thuật

1. Xác định tải trọng: Tải trọng động (tốc độ, mô-men) và tải trọng tĩnh (trọng lượng, lực nén).
2. Chọn vật liệu: Thép carbon, thép hợp kim, nhôm, nhựa gia công, hoặc vật liệu composite.
3. Xác định môi trường làm việc: Nhiệt độ, độ ẩm, môi trường ăn mòn.
4. Tiêu chuẩn áp dụng: ISO 1328, AGMA 2001, DIN 3960…

4.2. Tính toán các thông số cơ bản

Giả sử bạn cần thiết kế bánh nhông xích truyền động cho một máy cắt CNC với các yêu cầu sau:

Có thể bạn quan tâm: Cách Vẽ Bán Nguyệt Trong Autocad: Hướng Dẫn Chi Tiết Từ A Đến Z

• Tốc độ quay đầu vào: 1500 rpm
• Mô-men truyền: 200 N·m
• Số răng đầu vào (z₁): 20
• Áp lực góc (α): 20° (theo tiêu chuẩn AGMA)

Bước 1: Tính module (m).
Công thức:

m = \frac{2M}{z_1 \times \sigma_{allow}} \times \frac{K_t}{K_v}

Trong đó:
– (M) = mô-men truyền (N·m) → 200 N·m = 200,000 N·mm
– (\sigma_{allow}) = cho phép ứng suất bề mặt (ví dụ 150 MPa = 150 N/mm²)
– (K_t) = hệ số tải trọng (thường 1.25)
– (K_v) = hệ số vận tốc (với 1500 rpm, khoảng 1.1)

Thay vào:

m = \frac{2 \times 200,000}{20 \times 150} \times \frac{1.25}{1.1} \approx 6.06 \text{ mm}

Ta làm tròn lên 6 mm (module tiêu chuẩn).

Bước 2: Tính Pitch Diameter (d).

d = m \times z = 6 \times 20 = 120 \text{ mm}

Bước 3: Tính các đường kính khác:

• Addendum (a) = m → 6 mm
• Dedendum (b) = 1.25 m → 7.5 mm
• Tip Diameter (d_t) = d + 2a = 120 + 12 = 132 mm
• Root Diameter (d_r) = d – 2b = 120 – 15 = 105 mm

Các giá trị này sẽ được dùng làm cơ sở khi vẽ.

4.3. Lựa chọn phần mềm hoặc công cụ vẽ

Phần mềm	Ưu điểm	Nhược điểm
AutoCAD Mechanical	Đa dạng lớp vẽ, hỗ trợ DWG chuẩn	Không có công cụ tính toán tự động
SolidWorks	Mô phỏng 3D, tính toán stress	Giá bản quyền cao
Inventor	Tích hợp CAM, mạnh về thiết kế cơ khí	Yêu cầu cấu hình máy mạnh
FreeCAD	Mã nguồn mở, miễn phí	Giao diện chưa thân thiện
DraftSight	Giao diện gần AutoCAD, giá rẻ	Chưa có module răng chuyên dụng

Nếu bạn mới bắt đầu, FreeCAD hoặc DraftSight là lựa chọn hợp lý. Đối với dự án công nghiệp, SolidWorks hoặc Inventor sẽ mang lại lợi thế lớn.

5. Cách vẽ bánh nhông xích bằng phần mềm CAD (ví dụ SolidWorks)

5.1. Tạo sketch cơ bản

1. Mở SolidWorks → New → Part.
2. Chọn Plane (Top Plane) → Sketch.
3. Vẽ một vòng tròn với bán kính bằng Pitch Diameter / 2 (ở ví dụ: 60 mm).
4. Thêm vòng tròn second cho Root Diameter / 2 (52.5 mm) và Tip Diameter / 2 (66 mm).

5.2. Sử dụng tính năng “Gear” (công cụ tạo răng)

SolidWorks có add‑in “Gear” (tải từ Toolbox → Gear).

• Chọn “Involute Gear”.
• Nhập các thông số:
• Module (m) = 6 mm
• Number of Teeth (z) = 20
• Pressure Angle (α) = 20°
• Width (b) = tùy ý, ví dụ 30 mm
• Backlash = 0.1 mm (theo tiêu chuẩn)
• Xác nhận → SolidWorks sẽ tự động tạo profile răng và extrude chiều rộng đã nhập.

5.3. Kiểm tra và tinh chỉnh

Có thể bạn quan tâm: Cách Vẽ Bàng Hạt Đậu: Hướng Dẫn Chi Tiết Từng Bước Cho Người Mới Bắt Đầu

• Sử dụng “Measure” để xác nhận khoảng cách giữa các răng (pitch).
• Kiểm tra “Interference” khi ghép bánh răng đối diện (đặt bánh răng thứ hai, quay 180°).
• Thêm “Fillet” cho góc đáy răng nếu cần giảm stress.

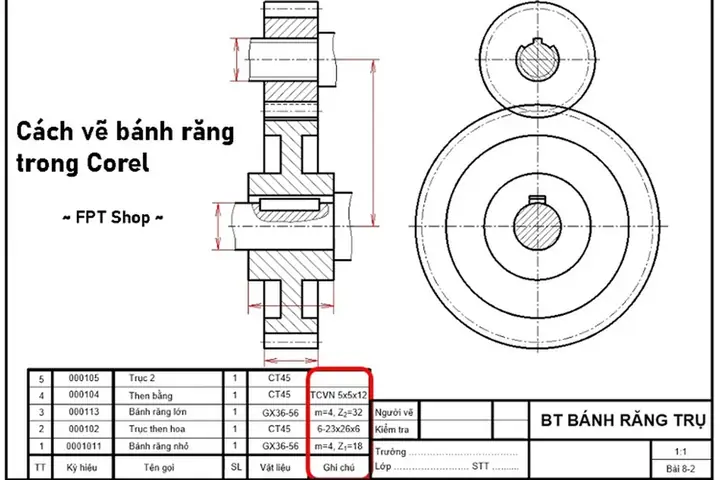

5.4. Xuất bản vẽ 2D

• File → Make Drawing from Part/Assembly.
• Chọn mẫu bản vẽ (ANSI A, ISO A).
• Kéo views: Front, Top, Isometric.
• Thêm dimension: pitch diameter, module, số răng, góc áp lực, độ sâu răng.
• Ghi chú material, surface finish, tolerance.

5.5. Lưu và xuất file

• DWG/DXF cho bản vẽ 2D.
• STEP/IGES cho mô hình 3D chia sẻ với nhà máy CNC.

6. Cách vẽ bánh nhông xích bằng tay (kỹ thuật truyền thống)

6.1. Dụng cụ cần chuẩn bị

• Bảng vẽ kỹ thuật (A3 hoặc A2)
• Cây kẻ, thước đo, compa
• Bút chì HB, bút mực
• Thước đo module (nếu có)
• Bảng biểu đồ involute (được in sẵn hoặc tính toán bằng máy tính)

6.2. Các bước thực hiện

1. Xác định Pitch Circle (PC).

2. Vẽ một vòng tròn lớn với bán kính = Pitch Diameter / 2.

3. Vẽ Base Circle (BC).

4. Dùng công thức (d_b = d \cos \alpha). Với d = 120 mm, α = 20° → (d_b = 120 \cos 20° ≈ 112.8) mm.

5. Vẽ vòng tròn này bên trong PC.

6. Vẽ các đường involute.

7. Từ một điểm trên BC, dùng bảng biểu đồ để lấy tọa độ (x, y) của các điểm trên đường involute cho các góc khác nhau (θ).

8. Đánh dấu các điểm này trên giấy, nối lại bằng thước cong hoặc dây thừng để tạo đường cong mượt.

9. Tạo răng.

10. Lặp lại quá trình cho z răng (ở đây 20). Dùng thước đo góc để chia 360° thành 20 phần (mỗi phần 18°).

11. Đánh dấu các vị trí bắt đầu và kết thúc của mỗi răng trên PC.

12. Hoàn thiện profile răng.

13. Vẽ đường thẳng nối hai điểm cuối của mỗi involute (đường “tooth flank”).

14. Vẽ đường vòng tròn cho root và tip (d_r và d_t).

15. Kiểm tra độ chính xác.

16. Đo khoảng cách giữa các răng trên PC (pitch).

17. Đảm bảo backlash (khoảng trống) đạt yêu cầu (thường 0.1–0.2 mm).

18. Ghi chú và dimension.

19. Ghi rõ module, số răng, góc áp lực, độ sâu răng, vật liệu, và tolerance.

6.3. Lưu ý khi vẽ tay

Có thể bạn quan tâm: Cách Vẽ Bàn Chân Con Gái: Hướng Dẫn Chi Tiết Từng Bước Cho Người Mới Bắt Đầu

• Sử dụng bút mực cuối cùng để làm nét các đường chính, tránh nhòe.
• Giữ tỉ lệ: dùng thước kẻ 1:1 hoặc 1:2 để giảm sai số.
• Kiểm tra lại: luôn so sánh với bản vẽ tiêu chuẩn (ISO) để tránh sai lệch.

7. Kiểm tra chất lượng bản vẽ và tối ưu hoá thiết kế

7.1. Phân tích stress bằng phần mềm FEA

• Nhập mô hình 3D vào ANSYS hoặc SolidWorks Simulation.
• Áp dụng tải trọng mô-men 200 N·m, tốc độ quay 1500 rpm.
• Kiểm tra von Mises stress trên răng, đặc biệt là vùng gốc răng (root).
• Nếu stress vượt quá cho phép, cân nhắc:
• Tăng module (m) → tăng kích thước răng.
• Thêm fillet hoặc crowned tooth để giảm stress.
• Thay vật liệu sang thép hợp kim chịu nhiệt cao hơn.

7.2. Kiểm tra tiếng ồn và độ rung

• Sử dụng modal analysis để xác định tần số tự nhiên của bánh răng.
• Đảm bảo tần số tự nhiên không trùng với tần số hoạt động (1500 rpm ≈ 25 Hz).
• Nếu trùng, điều chỉnh shaft length, mounting hoặc damping.

7.3. Đánh giá độ bền mỏi

• Áp dụng AGMA fatigue criteria hoặc Davis formula để tính số vòng quay an toàn (L10).
• Đưa ra khuyến nghị bảo trì: kiểm tra mòn răng mỗi 5000 giờ hoặc khi có dấu hiệu tiếng kêu.

8. Các lỗi thường gặp khi vẽ bánh nhông xích và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Pitch không đồng đều	Sai số trong việc chia góc 360° hoặc đo sai Pitch Circle	Dùng thước đo góc chính xác, hoặc tạo mẫu chia góc bằng công cụ CAD trước khi vẽ tay
Backlash quá lớn	Không tính đến độ dày răng, hoặc không điều chỉnh clearance	Giảm backlash trong phần mềm, hoặc chỉnh lại spacing khi vẽ tay
Răng bị cắt quá ngắn (under‑cut)	Áp lực góc quá lớn, hoặc module quá nhỏ	Kiểm tra công thức (\alpha_{max} = \arcsin(\frac{1}{z})) và giảm góc áp lực nếu cần
Mở rộng răng (over‑cut)	Đặt điểm bắt đầu involute quá xa base circle	Đảm bảo điểm bắt đầu trên base circle, không vượt quá.
Mặt răng không thẳng	Lỗi trong quá trình extrude hoặc không đồng đều khi cắt CNC	Kiểm tra máy CNC, sử dụng công cụ đo 3D (CMM) để kiểm tra độ phẳng.
Tiếng ồn cao	Tolerances quá chặt hoặc răng không tròn đều	Đánh giá lại tolerance, cân bằng giữa backlash và độ chính xác.

9. Các tiêu chuẩn quốc tế liên quan

• ISO 1328 – Định nghĩa các tham số hình học và ký hiệu răng bánh.
• AGMA 2001‑B97 – Hướng dẫn thiết kế bánh răng chịu tải cao.
• DIN 3990 – Tiêu chuẩn răng bánh nhông xích tiêu chuẩn châu Âu.
• JIS B 1512 – Tiêu chuẩn răng bánh nhông xích của Nhật Bản.

Tuân thủ các tiêu chuẩn này giúp sản phẩm của bạn được chấp nhận trên thị trường quốc tế và giảm thiểu rủi ro pháp lý.

10. Ứng dụng thực tiễn của bánh nhông xích

1. Công nghiệp ô tô: Truyền động từ trục cam tới bộ truyền động phụ.
2. Máy công cụ CNC: Độ chính xác cao, giảm backlash.
3. Hệ thống truyền động công nghiệp: Bánh răng côn trong các máy ép, máy cắt.
4. Robot công nghiệp: Truyền động các khớp quay, giảm độ rung.
5. Thiết bị y tế: Bánh răng mini trong máy mổ, máy siêu âm.

Mỗi lĩnh vực có yêu cầu riêng về vật liệu, độ bền, và độ ồn, vì vậy việc tùy chỉnh thiết kế bánh nhông xích là cần thiết.

11. Lời khuyên cuối cùng cho người mới bắt đầu

• Bắt đầu với module tiêu chuẩn (1, 2, 3, 4, 5, 6 mm) để giảm thiểu sai số.
• Luôn kiểm tra lại các thông số bằng công cụ tính toán hoặc phần mềm trước khi vẽ.
• Thực hành vẽ tay ít nhất một lần để hiểu rõ geometry; sau đó chuyển sang CAD để tối ưu thời gian.
• Đọc tài liệu tiêu chuẩn (ISO, AGMA) và áp dụng các quy tắc tolerance.
• Tham khảo mẫu thực tế: mua một bánh răng chuẩn, đo và so sánh với bản vẽ của bạn.

12. Kết luận

Việc vẽ bánh nhông xích không chỉ là một kỹ năng kỹ thuật mà còn là nghệ thuật cân bằng giữa độ chính xác, tính khả thi trong sản xuất và yêu cầu vận hành thực tế. Bằng cách nắm vững các thông số cơ bản, hiểu nguyên lý hình dạng răng involute, áp dụng quy trình chuẩn bị kỹ lưỡng và sử dụng công cụ CAD hiện đại, bạn có thể tạo ra những bản vẽ chất lượng cao, đáp ứng tiêu chuẩn quốc tế và giảm thiểu lỗi trong quá trình chế tạo.

Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn chi tiết từ A‑Z để tự tin thiết kế và vẽ bánh nhông xích cho mọi ứng dụng – từ dự án cá nhân tới sản xuất công nghiệp. Chúc bạn thành công và luôn sáng tạo trong từng chi tiết cơ khí!
