Cách Vẽ Bánh Răng Nghiêng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về bánh răng nghiêng

Bánh răng nghiêng (hay còn gọi là bánh răng côn, bánh răng vát) là một trong những thành phần quan trọng trong các hệ thống truyền động cơ khí. Khác với bánh răng thẳng truyền lực dọc trục, bánh răng nghiêng có các răng được cắt nghiêng so với trục quay, tạo ra một góc làm việc nhất định. Điều này mang lại một số ưu điểm nổi bật:

• Truyền động mượt mà: Góc nghiêng giúp giảm tiếng ồn và rung động khi bánh răng hoạt động.
• Tải trọng lớn: Bánh răng nghiêng có khả năng chịu tải cao hơn so với bánh răng thẳng cùng kích thước.
• Thích hợp cho chuyển đổi tốc độ và mô-men: Nhờ góc nghiêng, bánh răng có thể làm giảm hoặc tăng tốc độ quay một cách hiệu quả.

Vì vậy, việc vẽ đúng và chuẩn bánh răng nghiêng là yếu tố then chốt trong quá trình thiết kế, chế tạo và kiểm tra chất lượng. Bài viết dưới đây sẽ cung cấp một quy trình chi tiết, từ các kiến thức cơ bản, chuẩn bị phần mềm, cho tới các bước thực hiện và kiểm tra cuối cùng.

2. Kiến thức nền tảng cần nắm trước khi vẽ

2.1. Các thông số kỹ thuật cơ bản

Thông số	Ký hiệu	Đơn vị	Ghi chú
Số răng	z	–	Số răng trên bánh răng
Đường kính chuẩn (pitch diameter)	d	mm	Được tính bằng công thức d = m·z (m = module)
Module	m	mm	Độ lớn của răng, quyết định kích thước răng
Góc nghiêng	β	độ	Góc giữa mặt phẳng răng và trục quay
Độ sâu răng	h	mm	Thông thường h = 2·m
Độ rộng mặt răng (face width)	b	mm	Độ rộng của răng theo hướng trục
Góc áp lực	α	độ	Góc giữa đường truyền lực và đường kính chuẩn, thường 20° hoặc 25°

2.2. Các tiêu chuẩn quốc tế

Có thể bạn quan tâm: Cách Vẽ Bàn Tay Nắm: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• ISO 1328: Tiêu chuẩn về hình dạng và kích thước của bánh răng nghiêng.
• AGMA 2001: Hướng dẫn thiết kế bánh răng kỹ thuật số, bao gồm các công thức tính toán góc nghiêng và độ sâu răng.
• DIN 3990: Tiêu chuẩn châu Âu cho bánh răng nghiêng, cung cấp các bảng số liệu về module và góc nghiêng chuẩn.

Hiểu rõ các tiêu chuẩn này giúp bạn lựa chọn thông số phù hợp và tránh lỗi trong quá trình vẽ.

2.3. Các công cụ phần mềm phổ biến

Phần mềm	Ưu điểm	Nhược điểm
SolidWorks	Giao diện trực quan, thư viện bánh răng tích hợp	Cần bản quyền, tính năng nâng cao có thể phức tạp
AutoCAD Mechanical	Độ chính xác cao, hỗ trợ scripting	Không có công cụ tạo bánh răng tự động, phải vẽ tay
Inventor	Tích hợp tính năng mô phỏng, tạo bánh răng nhanh	Đòi hỏi cấu hình máy mạnh
CATIA	Thích hợp cho thiết kế ô tô, máy bay	Khó học, chi phí cao
FreeCAD (mở nguồn)	Miễn phí, hỗ trợ module “Gear”	Giao diện chưa mượt, tính năng còn hạn chế

Trong bài viết, chúng ta sẽ tập trung vào SolidWorks vì đây là phần mềm được sử dụng rộng rãi trong ngành công nghiệp và có công cụ “Gear” mạnh mẽ.

3. Chuẩn bị môi trường làm việc

3.1. Cài đặt SolidWorks và kích hoạt add‑in “Gear”

1. Mở SolidWorks và vào Tools → Add‑Ins.
2. Tìm và tick vào SolidWorks Toolbox và SolidWorks Gear (nếu chưa có, tải bản cập nhật mới nhất từ trang chủ).
3. Nhấn OK và khởi động lại phần mềm để add‑in hoạt động.

3.2. Thiết lập đơn vị đo

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Nến: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Vào Options → Document Properties → Units.
• Chọn MMGS (Millimeter, Gram, Second) để đồng nhất với hầu hết các tiêu chuẩn thiết kế bánh răng.

3.3. Tạo một bản vẽ mới

• Chọn File → New → Part.
• Đặt tên file như “Gear_Slanted_20deg” để dễ quản lý.

4. Bước thực hiện vẽ bánh răng nghiêng trong SolidWorks

4.1. Sử dụng công cụ “Gear”

1. Vào Insert → Features → Gear.
2. Cửa sổ Gear Wizard hiện ra, chúng ta sẽ điền các thông số:

Trường	Giá trị ví dụ	Ghi chú
Gear Type	Spur / Helical → chọn Helical	Đảm bảo chọn “Helical” để có góc nghiêng
Module (m)	5	Tùy thuộc vào yêu cầu thiết kế
Number of Teeth (z)	30	Ví dụ
Helix Angle (β)	20°	Đây là góc nghiêng
Pressure Angle (α)	20°	Thông thường 20°
Face Width (b)	30	Độ rộng mặt răng
Center Distance (optional)	—	Nếu muốn tính toán tự động, để trống

1. Nhấn Next và phần mềm sẽ hiển thị bản vẽ 2D của răng. Kiểm tra lại các thông số, sau đó nhấn Finish.

4.2. Tinh chỉnh chi tiết răng

Sau khi tạo, SolidWorks sẽ tạo một Extrude dựa trên profile răng. Để tinh chỉnh:

• Thay đổi độ sâu răng: Chọn Extrude Feature, chỉnh lại chiều cao (độ sâu) thành h = 2·m = 10 mm.
• Thêm chamfer cho các cạnh răng: Vào Features → Chamfer, đặt góc 45° và độ dài 0.5 mm để giảm stress tập trung.

4.3. Tạo bánh răng hoàn chỉnh (đảo tròn)

1. Select the sketch của răng đã tạo.
2. Vào Features → Circular Pattern.
3. Đặt Axis of Rotation là trục Z (hoặc trục mà bạn muốn bánh răng quay).
4. Nhập Number of Instances = z (số răng, ví dụ 30).
5. Nhấn OK để tạo toàn bộ bánh răng.

4.4. Kiểm tra tính đối xứng và lỗi mô hình

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Momen: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Sử dụng Evaluate → Interference Detection để kiểm tra giao nhau giữa các răng.
• Dùng Measure để đo khoảng cách giữa các răng, đảm bảo circular pitch đúng: p = π·m.

Nếu phát hiện sai lệch, quay lại Gear Wizard và chỉnh lại Helix Angle hoặc Module.

4.5. Thêm trục và khớp nối (nếu cần)

• Vẽ một Cylinder có đường kính vừa đủ (thường bằng root diameter – 2·m).
• Đặt cylinder tại trung tâm bánh răng để mô phỏng trục.
• Sử dụng Mate trong Assembly để gắn bánh răng vào trục, kiểm tra khả năng quay.

5. Kiểm tra và xác nhận thiết kế

5.1. Phân tích lực và mô-men

• Vào Simulation → New Study → Static.
• Áp dụng Force lên một răng, hướng theo góc áp lực α.
• Đặt Fixed cho trục.
• Chạy Solve và xem kết quả stress, deformation.

Kết quả giúp bạn quyết định có cần tăng Face Width hoặc thay đổi Material không.

5.2. Kiểm tra tiếng ồn (Noise) và độ rung

Sử dụng module Motion Analysis:

1. Tạo Assembly gồm hai bánh răng nghiêng ghép với nhau (đặt center distance phù hợp).
2. Đặt Motor vào trục của bánh răng lớn, tốc độ quay cố định (ví dụ 1500 rpm).
3. Chạy Motion Study, quan sát Contact Forces và Vibrations.

Nếu lực tiếp xúc không đồng đều, có thể cần điều chỉnh Helix Angle hoặc Profile Shift.

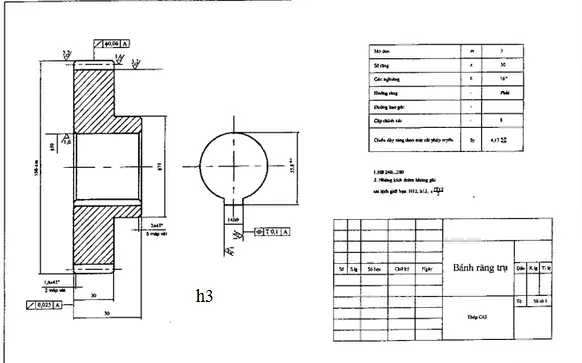

6. Xuất bản vẽ kỹ thuật (2D Drawing)

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Lớp: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

6.1. Tạo bản vẽ chi tiết

1. File → Make Drawing from Part/Assembly.
2. Chọn Standard 3: Front View và Top View.
3. Thêm Section View qua mặt răng để hiển thị góc nghiêng.

6.2. Ghi chú các thông số quan trọng

• Module (m), Number of Teeth (z), Helix Angle (β), Pressure Angle (α), Face Width (b), Material.
• Đánh dấu Root Diameter (dR), Pitch Diameter (d), Outside Diameter (dO).

6.3. Định dạng tiêu chuẩn

• Đặt Title Block theo chuẩn ISO 7200 hoặc DIN 202.
• Ghi Scale (1:1 hoặc 1:2 tùy mục đích).
• Thêm Revision History nếu có thay đổi sau này.

7. Lưu trữ và chia sẻ file

• Lưu file Part (.sldprt) và Assembly (.sldasm) trong thư mục dự án.
• Export bản vẽ sang PDF hoặc DWG để gửi cho nhà máy.
• Nếu cần CAM, sử dụng SolidWorks CAM hoặc xuất STEP (.stp) để tạo đường cắt CNC.

8. Những lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Răng bị chồng lên nhau khi tạo pattern	Số răng không khớp với pitch	Kiểm tra lại Circular Pitch = π·m, điều chỉnh Number of Instances
Tiếng ồn lớn khi mô phỏng	Góc nghiêng không đồng nhất	Đảm bảo Helix Angle và Lead (độ dài vòng) nhất quán trên toàn bộ bánh răng
Stress tập trung tại gốc răng	Thiếu chamfer hoặc fillet	Thêm Fillet (radius ~0.2·m) ở góc răng
Độ lệch trục	Trục không thẳng hoặc không qua tâm	Dùng Mate → Coincident để căn trục chính xác
Không thể xuất file STEP	Lỗi trong geometry (self‑intersection)	Sử dụng Repair → Check → Fix để làm sạch mô hình

9. Ứng dụng thực tế của bánh răng nghiêng

1. Bộ truyền động trong máy công cụ: Đảm bảo chuyển động mượt mà, giảm độ rung.
2. Hệ thống truyền lực trong tàu thủy: Đối phó với tải trọng lớn và môi trường ẩm ướt.
3. Cơ cấu giảm tốc trong robot: Thay đổi tốc độ và mô-men một cách linh hoạt.
4. Hệ thống lái xe tự động: Đòi hỏi độ chính xác cao, bánh răng nghiêng giúp giảm lỗi vị trí.

Mỗi ứng dụng yêu cầu các thông số thiết kế khác nhau, vì vậy quy trình vẽ cần được tùy chỉnh cho phù hợp.

10. Kết luận

Việc vẽ bánh răng nghiêng không chỉ là một công việc kỹ thuật mà còn là nghệ thuật cân bằng giữa các thông số cơ học, tiêu chuẩn quốc tế và công cụ phần mềm. Bằng cách nắm vững:

• Các thông số kỹ thuật (module, số răng, góc nghiêng, áp lực, độ rộng mặt răng).
• Tiêu chuẩn ISO, AGMA, DIN để đảm bảo tính tương thích.
• Công cụ SolidWorks Gear để tạo mô hình nhanh chóng, chính xác.
• Kiểm tra và mô phỏng lực, tiếng ồn, độ rung để tối ưu hoá thiết kế.

Bạn sẽ có thể tạo ra những bánh răng nghiêng đáp ứng yêu cầu khắt khe của các ngành công nghiệp hiện đại. Hãy luôn nhớ kiểm tra lại các thông số, thực hiện mô phỏng trước khi đưa vào sản xuất, và lưu trữ tài liệu thiết kế một cách có hệ thống để dễ dàng bảo trì, sửa đổi trong tương lai.

“Thiết kế tốt là thiết kế đã được kiểm chứng qua mô phỏng và thực tế.” – Tâm lý của mỗi kỹ sư cơ khí.

Chúc bạn thành công trong việc vẽ và thiết kế bánh răng nghiêng!
