Cách Vẽ Bánh Răng Thẳng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Bánh răng thẳng (hoặc còn gọi là bánh răng trụ) là một trong những thành phần quan trọng nhất trong cơ cấu truyền động cơ khí. Việc vẽ bánh răng thẳng chính xác không chỉ giúp các kỹ sư, nhà thiết kế nhanh chóng đưa ra bản vẽ kỹ thuật mà còn giảm thiểu sai sót trong quá trình gia công, lắp ráp. Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, từ việc nắm bắt các thông số cơ bản, đến cách sử dụng các phần mềm CAD phổ biến như AutoCAD, SolidWorks, Fusion 360, và thậm chí là vẽ bằng tay truyền thống.

Lưu ý: Để đạt được độ chính xác cao, bạn cần chuẩn bị sẵn các tài liệu tiêu chuẩn như ISO gear standards (ISO gear 1, ISO gear 2) hoặc tiêu chuẩn DIN, ANSI tùy vào yêu cầu dự án.

1. Kiến Thức Cơ Bản Về Bánh Răng Thẳng

1.1. Định Nghĩa

Bánh răng thẳng là loại bánh răng có răng cắt song song với trục quay của bánh. Đây là loại bánh răng đơn giản nhất và thường được sử dụng trong các truyền động có tốc độ trung bình và tải trọng không quá lớn.

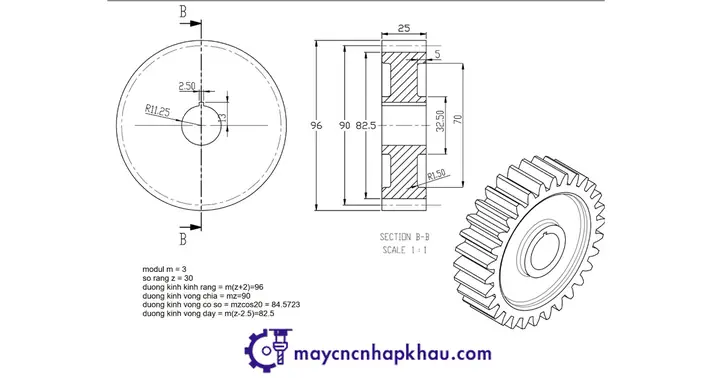

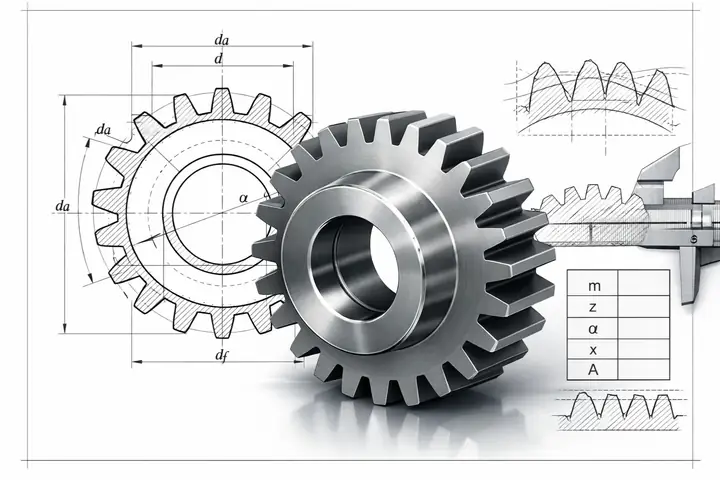

1.2. Các Thông Số Quan Trọng

Thông số	Ký hiệu	Đơn vị	Mô tả
Số răng	z	–	Số lượng răng trên bánh
Đường kính vòng chia	d	mm	Đường kính của vòng tròn qua các điểm chia (điểm trung tâm của răng)
Đường kính vòng ngoài	da	mm	Đường kính vòng tròn qua đỉnh răng
Đường kính vòng trong	df	mm	Đường kính vòng tròn qua đáy răng
Bước răng	p	mm	Khoảng cách giữa hai răng liên tiếp trên vòng chia
Góc áp lực	α	độ	Góc tạo bởi đường tiếp xúc và trục bánh
Độ cao răng	h	mm	Chiều cao của răng (da – df)/2
Độ dày răng	s	mm	Độ dày răng ở vị trí chia

1.3. Tiêu Chuẩn Thiết Kế

• ISO gear 1: Tiêu chuẩn quốc tế cho hình dạng răng và các thông số quan trọng.
• DIN 867: Tiêu chuẩn Đức, thường dùng trong công nghiệp châu Âu.
• AGMA: Tiêu chuẩn của Hiệp hội Cơ khí Mỹ, thích hợp cho các thiết kế trong môi trường Mỹ.

2. Phép Tính Cơ Bản Trước Khi Vẽ

Có thể bạn quan tâm: Cách Vẽ Bánh Răng 2d Chi Tiết Từ A Đến Z: Hướng Dẫn Bước‑bước Dành Cho Người Mới Bắt Đầu

2.1. Tính Bước Răng (p)

Công thức:

p = \frac{\pi \cdot d}{z}

Trong đó:
– ( d ) là đường kính vòng chia.
– ( z ) là số răng.

2.2. Tính Độ Cao Răng (h)

h = \frac{2 \cdot m}{\cos \alpha}

hoặc

h = m + m_a

với:
– ( m ) là module (module = d / z).
– ( m_a ) là module áp lực (thường bằng ( m ) cho bánh răng tiêu chuẩn).

2.3. Độ Dày Răng (s)

s = \frac{p}{2}

2.4. Đường Kính Vòng Ngoài và Vòng Trong

da = d + 2m

df = d – 2m

Lưu ý: Khi thiết kế cho tải trọng lớn, thường sẽ cộng thêm một hệ số an toàn (khoảng 10-15%) vào các kích thước trên.

3. Vẽ Bánh Răng Thẳng Bằng Tay

3.1. Dụng Cụ Cần Thiết

Có thể bạn quan tâm: Cách Vẽ Bánh Nhông Xích: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Thước kẻ, thước đo góc.
• Compas (cái compa) để vẽ vòng tròn.
• Bút vẽ kỹ thuật (đầu nhọn, độ dày 0,5 mm).
• Giấy vẽ kỹ thuật hoặc bản vẽ CAD nếu làm trên máy tính.

3.2. Các Bước Thực Hiện

1. Xác định trung tâm: Vẽ một điểm O làm trung tâm bánh răng.
2. Vẽ vòng chia: Dùng compa vẽ vòng tròn bán kính ( d/2 ).
3. Vẽ vòng ngoài và vòng trong: Vẽ hai vòng tròn với bán kính ( da/2 ) và ( df/2 ).
4. Xác định góc chia: Mỗi góc chia là ( 360^\circ / z ). Dùng thước đo góc để chia vòng chia thành ( z ) phần bằng nhau.
5. Vẽ răng:
6. Từ mỗi góc chia, vẽ một đường thẳng tới vòng ngoài, tạo thành răng.
7. Đảm bảo độ dày răng tại vòng chia bằng ( s ). Đối với răng thẳng, các đường răng thường là các đoạn thẳng, nhưng để đạt chuẩn ISO, cần vẽ các đường cong involute (đường vòng cung) – sẽ được mô tả chi tiết trong phần CAD.
8. Hoàn thiện: Xóa các đường phụ, để lại chỉ các đường răng và vòng ngoài/ trong.

3.3. Kiểm Tra Lỗi

• Độ dày răng: Đo trên vòng chia, phải đúng ( s ).
• Góc áp lực: Đo góc giữa đường tiếp xúc và trục, phải gần với giá trị đã chọn (thường là 20° hoặc 25°).
• Khoảng cách răng: Đảm bảo không có răng nào chồng lên nhau.

4. Vẽ Bánh Răng Thẳng Bằng AutoCAD

4.1. Chuẩn Bị Môi Trường

1. Mở AutoCAD, tạo một bản vẽ mới (DWG).
2. Đặt đơn vị đo (Units) sang Millimeters.
3. Kích hoạt Dynamic Input để nhập giá trị nhanh.

4.2. Sử Dụng Lệnh GEAR (Nếu có)

Một số phiên bản AutoCAD (hoặc plugin) cung cấp lệnh GEAR. Nếu bạn đã cài đặt, chỉ cần:

Command: GEAR
Enter number of teeth: 30
Enter module (m): 2
Enter pressure angle (α): 20

Phần mềm sẽ tự động tạo bánh răng chuẩn ISO.

4.3. Vẽ Thủ Công

Nếu không có lệnh GEAR, thực hiện các bước sau:

1. Tạo vòng chia:
2. Lệnh CIRCLE, nhập trung tâm (0,0) và bán kính d/2.
3. Tạo vòng ngoài/ trong:
4. Lệnh CIRCLE lần nữa, nhập bán kính da/2 và df/2.
5. Chia vòng chia thành z phần:
6. Dùng lệnh DIVIDE:
   Command: DIVIDE Select object: (chọn vòng chia) Enter number of segments: 30
7. Tự động tạo các điểm chia.
8. Vẽ răng:
9. Dùng lệnh POLYLINE hoặc SPLINE để nối các điểm trên vòng ngoài và vòng trong, tạo hình răng.
10. Đối với chuẩn ISO, dùng công thức involute để tính tọa độ các điểm trên răng:

    x = r_b(\cos \theta + \theta \sin \theta)\
    y = r_b(\sin \theta – \theta \cos \theta)

    Trong đó ( r_b = d/2 ) và ( \theta ) là góc tham chiếu.

11. Bạn có thể tạo một LISP routine để tự động tính và vẽ các điểm này.
12. Sao chép răng:
13. Dùng lệnh ARRAY (Polar Array) để sao chép răng quanh trung tâm:
    Command: ARRAY Select objects: (chọn một răng đã vẽ) Enter number of items: 30 Center point: 0,0 Angle: 360

4.4. Kiểm Tra Và Hoàn Thiện

• Sử dụng DIMLINEAR để đo độ dày răng, bước răng.
• Dùng PROPERTIES để kiểm tra góc áp lực (nếu vẽ bằng involute).
• Lưu file dưới dạng DWG và/hoặc xuất sang DXF cho phần mềm CAM.

5. Vẽ Bánh Răng Thẳng Bằng SolidWorks

Có thể bạn quan tâm: Cách Vẽ Bánh Bằng Chảo: Hướng Dẫn Chi Tiết Từ A Đến Z

5.1. Sử Dụng Feature “Gear”

SolidWorks có sẵn tính năng Gear trong Toolbox (nếu đã cài đặt). Các bước:

1. Mở Toolbox: Tools > Toolbox > Gear.
2. Chọn Spur Gear (bánh răng thẳng).
3. Nhập các thông số:
4. Number of Teeth: z
5. Module: m
6. Pressure Angle: α
7. Face Width: độ rộng mặt bánh (nếu cần).
8. Nhấn OK, SolidWorks sẽ tạo một body 3D cho bánh răng.

5.2. Tạo Bánh Răng Thông Qua Sketch

Nếu muốn vẽ thủ công:

1. Tạo Sketch trên mặt XY.
2. Vẽ vòng chia: Circle, bán kính d/2.
3. Vẽ vòng ngoài và vòng trong tương tự.
4. Sử dụng “Convert Entities” để lấy các vòng này vào sketch.
5. Dùng “Sketch Pattern” (Circular Sketch Pattern) để sao chép răng:
6. Vẽ một răng đơn (sử dụng các đường thẳng và spline theo hình dạng involute).
7. Chọn răng, vào Tools > Sketch Tools > Sketch Pattern > Circular.
8. Đặt Instances = z, Angle = 360°.
9. Extrude: Sau khi hoàn thành sketch, dùng Features > Extruded Boss/Base để tạo chiều sâu (face width).

5.3. Kiểm Tra Độ Chính Xác

• Dùng Measure để đo Pitch Diameter, Base Diameter, Addendum, Dedendum.
• Kiểm tra Involute Geometry bằng cách so sánh các điểm trên profile với công thức tính.

5.4. Xuất Ra Định Dạng CAM

• File > Save As → Chọn STEP AP203/214 hoặc IGES để đưa vào phần mềm CNC.

6. Vẽ Bánh Răng Thẳng Bằng Fusion 360

6.1. Sử Dụng Add‑in “Gear”

Fusion 360 có add‑in Gear Generator (được cung cấp bởi Autodesk). Cài đặt:

1. Vào Add‑Ins > Scripts and Add‑Ins.
2. Chọn Gear Generator → Run.

6.2. Các Bước Thực Hiện

1. Chọn loại bánh răng: “Spur Gear”.
2. Nhập Number of Teeth (z), Module (m), Pressure Angle (α), Thickness.
3. Nhấn OK, mô hình sẽ xuất hiện trong không gian 3D.
4. Nếu muốn chỉnh sửa thêm, bạn có thể Edit Feature → Parameters để thay đổi bất kỳ thông số nào.

6.3. Vẽ Thủ Công

Có thể bạn quan tâm: Cách Vẽ Bán Nguyệt Trong Autocad: Hướng Dẫn Chi Tiết Từ A Đến Z

Nếu không dùng add‑in:

1. Create Sketch trên mặt XY.
2. Vẽ Circle cho vòng chia, vòng ngoài và vòng trong.
3. Dùng Construction Line để tạo các góc chia (360°/z) bằng cách vẽ một line từ trung tâm ra ngoài và sử dụng Circular Pattern.
4. Vẽ một Tooth Profile:
5. Dùng Spline hoặc Line để tạo hình dạng involute. Fusion 360 có công cụ Involute Curve trong Create > Curve > Involute.
6. Chọn Base Circle (đường kính cơ sở = d cos α) và End Point trên vòng ngoài.
7. Pattern: Chọn profile và dùng Circular Pattern để sao chép xung quanh trục.
8. Extrude: Chọn toàn bộ profile đã pattern, Create > Extrude, nhập độ dày (face width).

6.4. Kiểm Tra và Xuất File

• Dùng Inspect > Measure để kiểm tra các kích thước.
• Export: File > Export → chọn STEP, STL (cho 3D printing) hoặc OBJ.

7. Tối Ưu Hóa Thiết Kế Bánh Răng Thẳng

7.1. Lựa Chọn Module và Số Răng Phù Hợp

• Module (m) quyết định kích thước tổng thể của bánh răng. Khi tải trọng lớn, nên chọn module lớn hơn.
• Tránh số răng quá nhỏ (< 12) vì khi đó góc áp lực sẽ thay đổi đáng kể, gây giảm hiệu suất.

7.2. Điều Chỉnh Góc Áp Lực

• Góc áp lực tiêu chuẩn: 20°, 25°, 30°.
• Khi tốc độ cao, nên giảm góc áp lực (20°) để giảm tiếng ồn.
• Khi tải trọng cao, tăng góc áp lực (25‑30°) để tăng diện tích tiếp xúc.

7.3. Thêm Các Đặc Tính Bảo Vệ

• Lớp bề mặt cứng (hardening): Nhanh, nitriding, carburizing để tăng độ bền mòn.
• Răng mũi (tip relief): Thêm khoảng giảm độ cao ở đầu răng để tránh va chạm khi có độ lệch trục.

7.4. Kiểm Tra Độ Chính Xác Thông Qua Phân Tích

• Mô phỏng lực: Sử dụng ANSYS hoặc SolidWorks Simulation để kiểm tra stress distribution.
• Phân tích động học: Kiểm tra độ rung, tiếng ồn khi bánh răng quay.

8. Thực Hành: Tạo Một Bánh Răng Thẳng 30 Răng, Module 2, Áp Lực 20°

8.1. Tính Toán Các Thông Số

• Số răng (z) = 30
• Module (m) = 2 mm
• Đường kính vòng chia (d) = z × m = 30 × 2 = 60 mm
• Bước răng (p) = π × m = π × 2 ≈ 6.283 mm
• Độ dày răng (s) = p/2 ≈ 3.142 mm
• Đường kính vòng ngoài (da) = d + 2m = 60 + 4 = 64 mm
• Đường kính vòng trong (df) = d – 2m = 60 – 4 = 56 mm
• Áp lực (α) = 20°

8.2. Vẽ Bằng Fusion 360 (Add‑in)

1. Mở Gear Generator, nhập: Teeth = 30, Module = 2, Pressure Angle = 20°, Thickness = 10 mm.
2. Nhấn OK → mô hình xuất hiện.
3. Kiểm tra bằng Inspect > Section Analysis để xem profile răng.

8.3. Vẽ Bằng AutoCAD (Thủ Công)

1. Vẽ các vòng: CIRCLE 0,0 30 (vòng chia), CIRCLE 0,0 32 (ngoài), CIRCLE 0,0 28 (trong).
2. DIVIDE vòng chia thành 30 điểm.
3. Dùng LISP để tạo profile involute (có thể tải từ internet, ví dụ “InvoluteGear.lsp”).
4. ARRAY răng quanh trục.

8.4. Kiểm Tra

• Đo độ dày răng tại vòng chia: 3.14 mm (đúng).
• Độ cao răng: (da – df)/2 = (64 – 56)/2 = 4 mm (đúng với h = m + m_a = 2 + 2 = 4 mm).
• Góc áp lực: 20° (đúng).

9. Các Lỗi Thường Gặp Khi Vẽ Bánh Răng Thẳng Và Cách Khắc Phục

Lỗi	Nguyên nhân	Cách khắc phục
Độ dày răng không đều	Sai bước chia hoặc không dùng công cụ pattern	Dùng Divide hoặc Circular Pattern chính xác
Góc áp lực sai	Không tính đúng module hoặc không áp dụng góc áp lực khi vẽ profile	Kiểm tra lại công thức, sử dụng tính năng “Involute Curve” trong CAD
Răng bị chồng lên nhau	Số răng quá ít so với module, hoặc vòng chia không đúng	Tăng số răng hoặc giảm module
Đường cong răng không mượt	Vẽ bằng line thay vì spline/involute	Sử dụng công cụ “Involute Curve” hoặc nhập các điểm tính toán chính xác
Không khớp khi ghép hai bánh răng	Sai module hoặc sai góc áp lực giữa hai bánh	Đảm bảo cả hai bánh có cùng module và cùng góc áp lực

10. Kết Luận

Việc vẽ bánh răng thẳng không chỉ là một kỹ năng thiết kế mà còn là nền tảng quan trọng cho toàn bộ hệ thống truyền động trong cơ khí. Từ việc nắm vững các thông số cơ bản, thực hiện các phép tính chính xác, cho tới áp dụng phần mềm CAD hiện đại như AutoCAD, SolidWorks, Fusion 360, mỗi bước đều đòi hỏi sự tỉ mỉ và hiểu biết sâu rộng.

Bằng cách:

1. Xác định đúng module, số răng, góc áp lực,
2. Sử dụng công cụ tiêu chuẩn (ISO, DIN, AGMA),
3. Áp dụng các phương pháp vẽ thủ công hoặc phần mềm CAD,
4. Kiểm tra và tối ưu hoá thiết kế,

bạn sẽ tạo ra những bản vẽ bánh răng thẳng chất lượng, giảm thiểu sai sót trong gia công và nâng cao hiệu suất hoạt động của máy móc.

Mở rộng: Nếu bạn muốn đi sâu hơn, hãy nghiên cứu về bánh răng côn, bánh răng hélicoidal, và bánh răng mũi – mỗi loại có những đặc thù riêng về hình dạng răng và cách vẽ. Đồng thời, việc kết hợp với phần mềm CAM sẽ giúp bạn chuyển đổi bản vẽ thành mã G‑code cho máy CNC, hoàn thiện quy trình từ thiết kế tới sản xuất.

Chúc bạn thành công trong các dự án thiết kế bánh răng!
