Cách Vẽ Bánh Răng Trụ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới Thiệu Tổng Quan Về Bánh Răng Trụ

Bánh răng trụ (cylindrical gear) là một trong những thành phần quan trọng nhất trong cơ cấu truyền động cơ khí. Với khả năng truyền mômen và tốc độ một cách hiệu quả, bánh răng trụ được ứng dụng rộng rãi trong hầu hết các máy móc công nghiệp, ô tô, máy bay, robot và thậm chí trong các thiết bị gia dụng. Việc vẽ bánh răng trụ một cách chính xác không chỉ giúp các kỹ sư thiết kế tối ưu hoá hiệu suất truyền động mà còn giảm thiểu lỗi trong quá trình chế tạo và lắp ráp.

Trong bài viết này, chúng ta sẽ đi sâu vào quy trình vẽ bánh răng trụ, bao gồm:

• Các kiến thức cơ bản về hình học bánh răng.
• Các thông số kỹ thuật quan trọng.
• Các bước vẽ bằng tay và bằng phần mềm CAD (AutoCAD, SolidWorks, Inventor…).
• Kiểm tra và tối ưu hoá thiết kế.
• Một số lưu ý và mẹo vặt giúp tiết kiệm thời gian.

Bài viết sẽ cung cấp đầy đủ nội dung để bạn, dù là sinh viên, kỹ sư mới vào nghề hay người đã có kinh nghiệm, đều có thể tự tin thực hiện bản vẽ bánh răng trụ chất lượng cao.

2. Kiến Thức Cơ Bản Về Hình Học Bánh Răng Trụ

2.1. Các Thành Phần Cơ Bản

Thành phần	Mô tả
Răng (Tooth)	Phần cắt ra trên bề mặt trụ, chịu tải truyền động.
Đáy răng (Root)	Phần thấp nhất của răng, thường chịu áp lực nén.
Đỉnh răng (Tip)	Phần cao nhất của răng, nơi tiếp xúc với răng của bánh răng đối diện.
Đáy bánh răng (Base Circle)	Đường tròn nằm dưới răng, là cơ sở để tính toán hình dạng răng.
Đường vòng (Pitch Circle)	Đường tròn tưởng tượng qua trung tâm của răng, là nơi các răng có sự liên hệ lý tưởng.
Đường vòng ngoài (Outside Circle)	Đường tròn đi qua đỉnh răng.
Đường vòng trong (Root Circle)	Đường tròn đi qua đáy răng.
Góc áp lực (Pressure Angle)	Góc tạo thành giữa đường tiếp xúc và đường thẳng vuông góc với trục bánh răng. Thông thường là 20° hoặc 14,5°.

2.2. Các Thông Số Quan Trọng

1. Số răng (Z): Số răng trên bánh răng, quyết định tỉ số truyền và kích thước bánh.
2. Bán kính vòng pitch (r): Bán kính của vòng pitch, tính bằng công thức

   r = \frac{m \cdot Z}{2}

   trong đó m là module.

3. Module (m): Thông số tiêu chuẩn, đại diện cho kích thước răng, tính bằng:

   m = \frac{2r}{Z}

4. Áp suất góc (α): Thông thường 20°, ảnh hưởng đến hình dạng răng và độ bền.
5. Độ rộng bánh răng (b): Độ rộng dọc trục, quyết định khả năng chịu tải.
6. Hệ số dày răng (x): Độ lệch của vòng pitch so với vòng cơ sở, thường dùng trong tính toán răng cắt.
7. Độ sâu răng (h): Độ sâu cắt răng, tính bằng:

   h = m \cdot (1 + 2x)

Hiểu rõ các thông số này là nền tảng để thực hiện bản vẽ chính xác.

3. Chuẩn Bị Trước Khi Vẽ

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Waterfall Chi Tiết Từ A Đến Z: Hướng Dẫn Toàn Diện Cho Người Mới Bắt Đầu

3.1. Xác Định Yêu Cầu Thiết Kế

• Mục đích sử dụng: Truyền động tốc độ cao, tải trọng lớn, hay chỉ để mô phỏng.
• Tiêu chuẩn áp dụng: ISO 1328, AGMA 2001, DIN 3990… Tùy thuộc vào yêu cầu ngành công nghiệp.
• Độ chính xác cần thiết: Đối với máy CNC, yêu cầu khít hơn so với bộ truyền động chung.

3.2. Thu Thập Dữ Liệu

• Số răng (Z).
• Module (m) hoặc độ răng (p = π·m).
• Góc áp lực (α).
• Độ rộng (b).
• Kiểu răng (đại số, đồng trục, nón…).

3.3. Công Cụ và Phần Mềm

• Vẽ tay: Thước kẻ, compa, máy vẽ tròn, giấy vẽ kỹ thuật (A3, A2).
• CAD: AutoCAD, SolidWorks, Inventor, CATIA, Fusion 360.
  Trong phần này, chúng ta sẽ tập trung vào SolidWorks vì tính năng mạnh mẽ trong tạo răng.

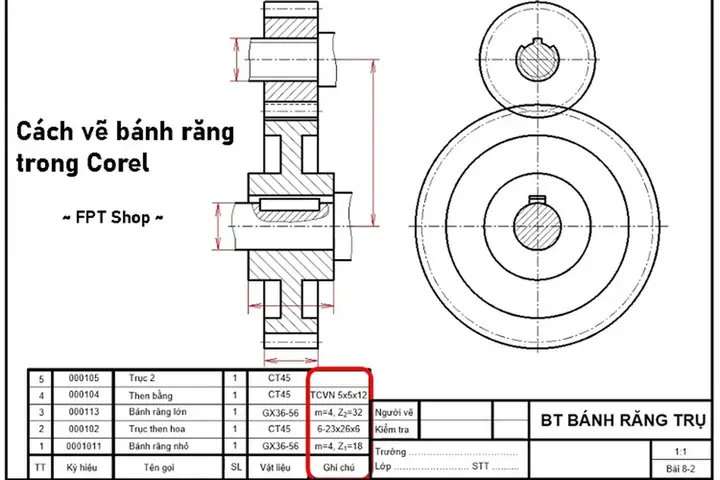

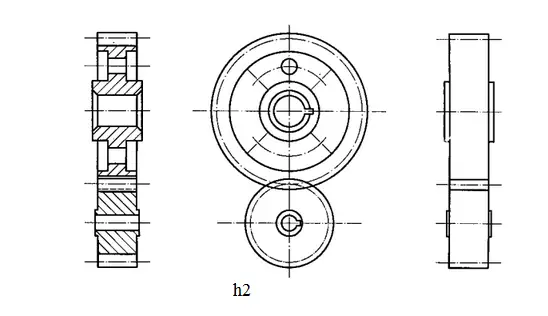

4. Quy Trình Vẽ Bánh Răng Trụ Bằng Tay

4.1. Vẽ Đường Cơ Sở

1. Vẽ trục trung tâm: Dùng thước kẻ và compa, kéo dài đủ để vẽ các vòng tròn.
2. Xác định bán kính vòng pitch (r): Dùng công thức đã nêu. Đánh dấu trên trục.
3. Vẽ vòng pitch: Dùng compa với bán kính r, vẽ một vòng tròn.

4.2. Vẽ Đường Cơ Sở (Base Circle)

• Tính bán kính vòng cơ sở (rb) bằng:

  r_b = r \cos \alpha

• Vẽ vòng cơ sở bằng compa.

4.3. Xác Định Góc Đầu Răng

Có thể bạn quan tâm: Cách Vẽ Biểu Cảm Anime: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Góc giữa hai răng liên tiếp (độ phân chia) là:

  \theta = \frac{360^\circ}{Z}

• Dùng thước đo góc (protractor) hoặc thước kẻ để chia vòng pitch thành Z phần đều nhau.

4.4. Vẽ Răng Theo Phương Pháp Involute (Đường cong involute)

1. Vẽ đoạn thẳng: Từ điểm A trên vòng cơ sở kéo thẳng tới điểm B trên vòng pitch, tạo một góc α.
2. Kéo một đường tròn phụ: Bắt đầu từ điểm A, mở rộng ra bên ngoài vòng pitch, tạo đường cong involute. Có thể dùng thước tròn hoặc công cụ vẽ “involute” trên giấy kỹ thuật.
3. Lặp lại cho mỗi răng: Đối xứng qua trục và quay qua góc θ.

4.5. Hoàn Thiện Răng

• Đỉnh răng: Vẽ đường thẳng nối các điểm trên vòng ngoài (outside circle) để tạo đỉnh.
• Đáy răng: Vẽ đường tròn nội (root circle) và cắt các đoạn răng để tạo đáy.

4.6. Kiểm Tra

• Đảm bảo khoảng cách giữa các răng đồng đều.
• Kiểm tra độ dày răng tại vòng pitch, thường bằng module m.
• Xác nhận góc áp lực bằng cách đo góc tiếp xúc giữa hai răng.

5. Vẽ Bánh Răng Trụ Bằng SolidWorks

SolidWorks cung cấp công cụ “Gear” và “Involute Gear” trong thư viện Toolbox. Dưới đây là quy trình chi tiết:

5.1. Khởi Tạo Mô Hình Mới

Có thể bạn quan tâm: Cách Vẽ Anime Đẹp Nhất: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Mở SolidWorks → File > New > Part.
2. Chọn Sketch trên Front Plane.

5.2. Sử Dụng Toolbox – Gear

1. Vào Tools > Add-Ins, kích hoạt SolidWorks Toolbox.
2. Mở Toolbox > Hole Wizard > Gear (hoặc Standard > Gear trong “Design Library”).
3. Chọn Involute Gear.

5.3. Nhập Thông Số

• Module (m): Nhập giá trị.
• Number of Teeth (Z): Nhập số răng.
• Pressure Angle (α): Chọn 20° (hoặc tùy chỉnh).
• Width (b): Nhập độ rộng.
• Clearance và Backlash: Đặt giá trị tiêu chuẩn hoặc theo yêu cầu.

5.4. Tạo Hình Răng

• Nhấn OK, SolidWorks sẽ tạo một sketch tự động với profile răng.
• Nếu muốn chỉnh sửa chi tiết, bạn có thể vào Edit Sketch và thay đổi các tham số.

5.5. Extrude (Ép Đùn) Để Tạo Thể Răng

1. Chọn Features > Extruded Boss/Base.
2. Đặt độ dày (độ rộng bánh răng) bằng giá trị b.
3. Xác nhận để tạo khối răng trụ 3D.

5.6. Kiểm Tra và Sửa Đổi

• Sử dụng Measure để kiểm tra Pitch Diameter, Base Diameter, Outside Diameter.
• Kiểm tra Interference khi ghép với bánh răng đối diện bằng Mate trong Assembly.

5.7. Lưu và Xuất File

• File > Save As → Lưu dưới dạng .SLDPRT.
• Đối với việc chế tạo CNC, xuất sang STL hoặc STEP.

6. Tối Ưu Hoá Thiết Kế Bánh Răng Trụ

Có thể bạn quan tâm: Cách Vẽ Anime Nam Đẹp: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

6.1. Giảm Độ Mài Mòn

• Chọn vật liệu: Thép carbon, thép hợp kim, hoặc nhôm tùy tải trọng.
• Tăng độ sâu răng (h): Giảm áp lực lên mỗi răng.
• Thêm lớp bôi trơn: Dầu, mỡ, hoặc lớp phủ TiN.

6.2. Tăng Độ Bền

• Backlash: Đặt khoảng lỏng hợp lý để giảm áp lực khi nhiệt độ thay đổi.
• Hardening: Nhiệt luyện bề mặt răng để tăng độ cứng.

6.3. Tối Ưu Hóa Trọng Lượng

• Giảm độ dày: Đối với tốc độ cao, giảm trọng lượng nhưng không làm giảm độ bền.
• Sử dụng vật liệu nhẹ: Nhôm, composite.

7. Kiểm Tra Lỗi Thông Thường Khi Vẽ Bánh Răng

Lỗi	Nguyên Nhân	Cách Khắc Phục
Độ dày răng không bằng module	Sai bước tính toán hoặc nhập sai	Kiểm tra lại công thức và nhập lại thông số
Góc áp lực không đúng	Nhập góc sai hoặc không cân chỉnh	Đặt lại góc áp lực trong Toolbox hoặc tính lại bằng tay
Răng không đồng tâm	Vẽ trục sai hoặc không căn giữa	Dùng công cụ “Centerline” để căn trục trước khi vẽ
Độ rộng bánh răng không đồng đều	Nhập sai giá trị b hoặc lỗi extrude	Kiểm tra lại giá trị b và thực hiện lại extrude
Răng bị cắt ngắn	Độ sâu răng (h) quá thấp	Tăng giá trị h hoặc kiểm tra lại module

8. Ứng Dụng Thực Tiễn và Ví Dụ Cụ Thể

8.1. Thiết Kế Hộp Số Tự Động

• Yêu cầu: Tỷ số truyền 4:1, tốc độ đầu vào 3000 rpm.
• Giải pháp: Chọn bánh răng 20 răng (module 2) và 80 răng (module 2). Vẽ và ghép trong Assembly, kiểm tra backlash.

8.2. Máy CNC Mini

• Yêu cầu: Truyền động trục X với tải nhẹ, tốc độ cao.
• Giải pháp: Sử dụng bánh răng trụ 12 răng, module 1, áp lực góc 20°, vật liệu nhôm CNC. Vẽ bằng SolidWorks và xuất file STL cho in 3D.

8.3. Robot Cánh Tay

• Yêu cầu: Độ chính xác cao, tải trọng trung bình.
• Giải pháp: Dùng bánh răng trụ nón (helical) để giảm tiếng ồn, nhưng nguyên tắc vẽ vẫn dựa trên bánh răng trụ cơ bản. Thêm góc hé (helix angle) 15°.

9. Các Công Cụ Hỗ Trợ Và Tài Nguyên Tham Khảo

• Sách: “Gear Design and Manufacturing” – R. L. Smith.
• Tiêu chuẩn: ISO 1328-1:2026 (Gear geometry), AGMA 2001‑B94 (Gear design).
• Phần mềm: KISSsoft (tối ưu hoá răng), GearTrax, InvoluteGear Generator (điện tử).
• Video hướng dẫn: YouTube “SolidWorks Gear Design Tutorial”.

10. Kết Luận

Việc vẽ bánh răng trụ không chỉ là một kỹ năng cơ bản trong lĩnh vực cơ khí mà còn là nền tảng cho các thiết kế truyền động phức tạp hơn. Từ việc nắm vững các thông số hình học, áp dụng công thức chính xác, cho tới sử dụng phần mềm CAD hiện đại, mỗi bước đều đóng góp vào chất lượng và độ tin cậy của sản phẩm cuối cùng.

Hy vọng qua bài viết này, bạn đã nắm bắt được:

• Các khái niệm và thông số quan trọng.
• Quy trình vẽ bằng tay và bằng CAD chi tiết.
• Các lưu ý để tránh lỗi thường gặp.
• Cách tối ưu hoá thiết kế để đáp ứng yêu cầu thực tế.

Hãy áp dụng những kiến thức này vào thực tiễn, thực hành thường xuyên và không ngừng cập nhật các tiêu chuẩn mới để trở thành một chuyên gia vẽ bánh răng trụ thực thụ. Chúc bạn thành công!
