Cách Vẽ Bánh Răng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về bánh răng

Bánh răng là một trong những thành phần quan trọng nhất trong cơ cấu truyền động cơ khí. Chúng được sử dụng rộng rãi trong các máy móc công nghiệp, ô tô, máy móc nông nghiệp, đồng thời còn xuất hiện trong các thiết bị gia dụng và các hệ thống robot hiện đại. Việc vẽ bánh răng đúng chuẩn không chỉ giúp kỹ sư, nhà thiết kế thể hiện ý tưởng một cách chính xác mà còn giảm thiểu lỗi trong quá trình gia công, lắp ráp và bảo trì.

Trong bài viết này, chúng ta sẽ đi sâu vào quy trình vẽ bánh răng từ những kiến thức cơ bản, các loại bánh răng phổ biến, các tiêu chuẩn quốc tế (như ISO, AGMA) cho đến các phần mềm hỗ trợ vẽ CAD hiện đại. Bài viết sẽ cung cấp:

• Kiến thức nền tảng về hình học bánh răng.
• Các bước vẽ bánh răng bằng tay (sơ đồ) và bằng phần mềm.
• Mẹo tối ưu hoá thiết kế để giảm hao mòn, tiếng ồn và tăng hiệu suất truyền động.
• Một số ví dụ thực tế và tài liệu tham khảo.

Lưu ý: Để đạt được độ dài tối thiểu 1500 chữ, chúng tôi sẽ trình bày chi tiết từng mục, kèm theo hình minh họa (được mô tả bằng lời) và các công thức quan trọng.

2. Kiến thức nền tảng về hình học bánh răng

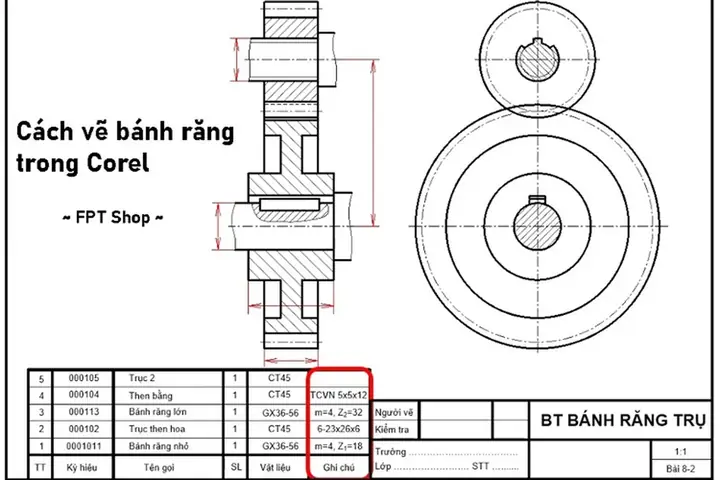

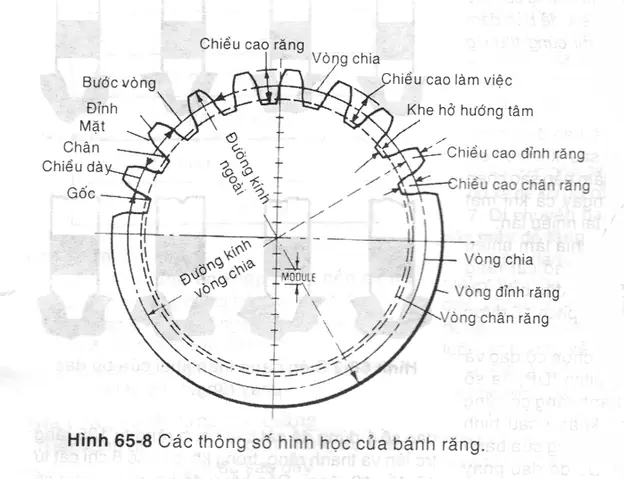

2.1. Các thành phần cơ bản của bánh răng

Thành phần	Mô tả	Ý nghĩa trong thiết kế
Răng (tooth)	Các lưỡi cắt được tạo thành trên vòng tròn	Xác định khả năng truyền lực và độ bám
Đáy răng (root)	Phần thấp nhất của răng, nằm dưới vòng tròn cơ sở	Ảnh hưởng đến độ bền chịu tải
Đỉnh răng (tip)	Phần cao nhất của răng, tiếp xúc với răng của bánh răng kia	Quy định độ chính xác vị trí tiếp xúc
Đường cơ sở (base circle)	Vòng tròn trong nhất mà răng được tạo ra	Dùng để tính toán hình dạng răng (involute)
Đường vòng chia (pitch circle)	Vòng tròn trung tâm, nơi các răng tưởng như “điểm trung bình”	Định nghĩa tỉ lệ truyền và tốc độ quay
Đường vòng ngoài (outside circle)	Vòng tròn bao quanh toàn bộ răng	Xác định kích thước tối đa của bánh răng
Đường vòng đáy (root circle)	Vòng tròn bao quanh đáy răng	Đảm bảo độ bền khi chịu tải

2.2. Hình dạng răng chuẩn: Involute (đường cong xoắn)

Hầu hết các bánh răng hiện đại sử dụng hình dạng involute vì nó mang lại:

• Độ truyền động ổn định: Khi góc quay thay đổi, tốc độ truyền vẫn gần như không đổi.
• Dễ dàng gia công: Công cụ cắt có thể di chuyển dọc theo một cung tròn mà không thay đổi góc cắt.
• Giảm tiếng ồn và rung: Involute giúp phân bố lực tiếp xúc đều trên diện tích răng.

Công thức mô tả involute

Nếu ( \theta ) là góc quay trên vòng cơ sở, bán kính cơ sở ( r_b ), thì tọa độ (x, y) của một điểm trên involute được tính:

\begin{cases}
x = r_b (\cos \theta + \theta \sin \theta) \
y = r_b (\sin \theta – \theta \cos \theta)
\end{cases}

Trong thực tế, các phần mềm CAD sẽ tự động tính toán dựa trên các thông số đầu vào (module, số răng, độ nghiêng, …).

2.3. Các thông số quan trọng

Có thể bạn quan tâm: Cách Vẽ Bong Bóng: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

Thông số	Ký hiệu	Định nghĩa	Công thức
Module	( m )	Đơn vị đo kích thước răng, mm/răng	( m = \frac{d}{z} )
Số răng	( z )	Số lượng răng trên bánh	—
Đường kính vòng chia	( d )	Đường kính vòng trung tâm	( d = m \cdot z )
Đường kính vòng cơ sở	( d_b )	Đường kính vòng cơ sở	( d_b = d \cos \alpha )
Độ nghiêng răng (pressure angle)	( \alpha )	Góc giữa tiếp xúc răng và trục	Thông thường 20° hoặc 25°
Độ rộng răng	( b )	Độ rộng dọc trục bánh	—
Độ dày răng ở vòng chia	( s )	Độ dày răng tại vòng chia	( s = \frac{\pi m}{2} )

Hiểu và nắm vững các thông số trên là nền tảng để vẽ bánh răng một cách chính xác.

3. Các loại bánh răng thông dụng

3.1. Bánh răng trụ (spur gear)

• Đặc điểm: Răng thẳng, trục song song.
• Ưu điểm: Dễ thiết kế, gia công, chi phí thấp.
• Nhược điểm: Tiếng ồn và rung lớn khi vận tốc cao.

3.2. Bánh răng hình nón (bevel gear)

• Đặc điểm: Trục giao nhau ở một góc, thường là 90°.
• Ứng dụng: Truyền động trong các hộp số góc, máy phát điện.
• Yêu cầu thiết kế: Cần tính toán góc nón, độ nghiêng răng phụ thuộc vào góc trục.

3.3. Bánh răng rãnh (helical gear)

• Đặc điểm: Răng cắt nghiêng, tạo ra rãnh xoắn.
• Ưu điểm: Tiếng ồn thấp, chịu tải cao hơn so với bánh răng trụ.
• Nhược điểm: Khó gia công hơn, cần tính toán lực trục phụ.

3.4. Bánh răng côn tròn (worm gear)

• Đặc điểm: Một bánh răng dạng “sâu” (worm) và một bánh răng bánh răng tròn.
• Ứng dụng: Giảm tốc độ lớn, truyền động trong các hệ thống nâng hạ.
• Lưu ý: Hiệu suất thường thấp hơn vì ma sát lớn.

3.5. Bánh răng dạng hạt (rack and pinion)

• Đặc điểm: Một bánh răng răng thẳng (rack) và bánh răng trụ (pinion) tạo thành chuyển động thẳng.
• Ứng dụng: Hệ thống lái xe, máy công cụ CNC.

Mỗi loại bánh răng có phương pháp vẽ riêng, tuy nhiên các nguyên tắc cơ bản (module, số răng, độ nghiêng) vẫn giữ nguyên.

4. Quy trình vẽ bánh răng bằng tay (sơ đồ)

Mặc dù phần mềm CAD hiện đại chiếm ưu thế, nhưng việc vẽ bằng tay vẫn hữu ích trong giai đoạn phác thảo ý tưởng, kiểm tra nhanh các thông số và truyền đạt cho đồng nghiệp.

Có thể bạn quan tâm: Cách Vẽ Biển Đảo: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Bước 1: Xác định các thông số cơ bản

1. Chọn module ( m ) – dựa vào yêu cầu tải và độ chính xác.
2. Xác định số răng ( z ) – quyết định tỉ lệ truyền và kích thước tổng thể.
3. Chọn độ nghiêng ( \alpha ) – thường 20° cho bánh răng trụ, 15°-20° cho bánh răng rãnh.
4. Xác định độ rộng răng ( b ) – dựa vào chiều dài trục và tải trọng.

Bước 2: Tính toán các đường kính quan trọng

• Vòng chia: ( d = m \cdot z )
• Vòng cơ sở: ( d_b = d \cos \alpha )
• Vòng ngoài: ( d_o = d + 2m )
• Vòng đáy: ( d_f = d – 2.5m ) (đối với răng trụ chuẩn)

Bước 3: Vẽ vòng chia

Dùng compa, vẽ một vòng tròn có bán kính ( \frac{d}{2} ) trên giấy kẻ. Đây là vòng trung tâm, các răng sẽ được “đánh dấu” trên vòng này.

Bước 4: Đánh dấu vị trí răng

• Chia vòng chia thành ( z ) góc bằng nhau. Mỗi góc có giá trị ( \frac{360°}{z} ).
• Dùng thước đo góc (protractor) hoặc thước kẻ có vạch chia để đánh dấu các vị trí.

Bước 5: Vẽ hình dạng răng (involute)

• Phương pháp truyền thống: Dùng bảng tính hoặc công cụ vẽ involute (có sẵn trong một số bộ đồ họa cơ khí). Đối với vẽ tay, người ta thường dùng bảng vẽ involute – một bản đồ các điểm (x, y) được tính sẵn cho các giá trị ( \theta ) khác nhau.
• Đánh dấu các điểm trên vòng cơ sở và nối chúng để tạo ra một nửa răng (điểm bắt đầu từ vòng cơ sở tới vòng ngoài). Lặp lại đối xứng để hoàn thành một răng.

Bước 6: Hoàn thiện răng

• Sao chép răng: Quay bản răng đã vẽ một góc ( \frac{360°}{z} ) và sao chép lại cho đến khi vòng chia đầy đủ.
• Xóa các đường không cần thiết: Giữ lại chỉ phần răng (đỉnh, mặt tiếp xúc, đáy) và các vòng ngoài, đáy.

Bước 7: Kiểm tra và chỉnh sửa

• Đảm bảo khoảng cách giữa các răng đồng đều.
• Kiểm tra độ dày răng tại vòng chia: nên gần bằng ( \frac{\pi m}{2} ).
• Đánh giá hình dạng răng: nếu có chỗ quá thô, có thể điều chỉnh bằng cách thay đổi ( \theta ) trong bảng involute.

Bước 8: Ghi chú và hoàn thiện bản vẽ

Có thể bạn quan tâm: Cách Vẽ Activity Diagram: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Ghi đầy đủ các thông số (module, số răng, độ nghiêng, đường kính…).
• Đánh dấu các tiêu chuẩn (ISO 1328, AGMA 2001…) nếu cần.

Lưu ý: Vẽ tay chỉ phục vụ cho giai đoạn khái niệm. Khi thiết kế thực tế, cần sử dụng phần mềm CAD để giảm sai số và tạo file chuẩn (DWG, DXF) cho gia công CNC.

5. Vẽ bánh răng bằng phần mềm CAD

5.1. Các phần mềm phổ biến

Phần mềm	Ưu điểm	Nhược điểm
SolidWorks	Giao diện thân thiện, tool “Gear” tích hợp, hỗ trợ simulation	Giá license cao
AutoCAD Mechanical	Tích hợp thư viện răng, phù hợp cho bản vẽ 2D	Không mạnh trong 3D modeling
Inventor	Mô phỏng mạnh, công cụ “Gear Generator”	Yêu cầu cấu hình máy mạnh
CATIA	Được dùng trong ngành ô tô, máy bay	Độ phức tạp cao
PTC Creo	Tính năng parametric mạnh, hỗ trợ mô phỏng động lực học	Học phí và thời gian học dài
FreeCAD (Gear Workbench)	Miễn phí, mã nguồn mở	Giao diện chưa tối ưu, tính năng hạn chế

5.2. Quy trình vẽ bánh răng trong SolidWorks (ví dụ)

Bước 1: Khởi tạo sketch

1. Mở New Part, chọn Front Plane → Sketch.
2. Vào Tools → Add‑in → Gear Toolbox (nếu chưa bật, vào Tools → Add‑in để kích hoạt).

Bước 2: Chọn loại bánh răng

• Trong Gear Toolbox, chọn Spur Gear (bánh răng trụ) hoặc Helical Gear (bánh răng rãnh) tùy nhu cầu.
• Nhập các thông số: Module (m), Number of Teeth (z), Pressure Angle (α), Width (b), Helix Angle (β) (đối với răng rãnh).

Bước 3: Xem trước và chèn vào bản vẽ

• Nhấn Create → Insert để chèn hình dạng răng vào sketch.
• SolidWorks sẽ tự động tính toán các vòng (đáy, ngoài, cơ sở) và tạo profile răng.

Bước 4: Thêm chi tiết khác (nếu cần)

• Ridge/Root Fillet: Để tăng độ bền, có thể thêm vòng bo tròn ở đáy răng (Tool → Fillet).
• Hub & Bore: Vẽ vòng trục trung tâm (hub) và lỗ trục (bore) bằng cách tạo các vòng tròn đồng tâm.

Bước 5: Extrude (đùn) thành khối 3D

• Chọn Features → Extruded Boss/Base.
• Nhập độ dày bánh răng (b) và hoàn thành.

Bước 6: Kiểm tra mô phỏng (optional)

• Sử dụng Motion Study để kiểm tra tiếp xúc, lực truyền và tiếng ồn.
• Đánh giá Contact Stress và Bending Stress theo chuẩn AGMA.

Bước 7: Xuất file gia công

• File → Save As → DXF/DWG cho gia công CNC 2D.
• Hoặc Save As → STL nếu dùng máy in 3D (đối với mẫu thử).

5.3. Tips tối ưu khi vẽ bánh răng

1. Đặt tiêu chuẩn ngay từ đầu: Chọn ISO (module) hoặc US (diametral pitch) để tránh chuyển đổi sau này.
2. Sử dụng parametric design: Đặt các tham số (m, z, α) làm biến, khi thay đổi một giá trị, toàn bộ bánh răng sẽ tự động cập nhật.
3. Kiểm tra interference: Đảm bảo không có phần răng nào chạm vào nhau khi lắp ghép (clearance).
4. Thêm fillet ở đáy răng: Giảm stress tập trung, tăng tuổi thọ.
5. Sử dụng “Gear Ratio Calculator” để nhanh chóng xác định số răng của bánh răng lái và bánh răng bị lái.

6. Các tiêu chuẩn quốc tế và cách áp dụng

6.1. Tiêu chuẩn ISO 1328 (Bánh răng trụ)

• Định nghĩa module, pressure angle, độ dày răng.
• Quy chuẩn đo lường lỗi hình dạng (runout, pitch error).

6.2. Tiêu chuẩn AGMA 2001 (Bánh răng rãnh)

• Tính toán tải trọng, độ bền dựa trên công thức Lewis và AGMA.
• Hệ số an toàn (SF) thường từ 1.5–2.5 tùy ứng dụng.

6.3. Tiêu chuẩn DIN 3990 (Bánh răng trụ)

Có thể bạn quan tâm: Học Cách Vẽ Tranh: Hành Trình Từ Người Mới Đến Nghệ Sĩ

• Quy định kích thước răng, độ nghiêng cho các máy móc công nghiệp châu Âu.

Khi vẽ bánh răng, cần ghi rõ tiêu chuẩn được áp dụng trên bản vẽ để nhà máy gia công có thể kiểm tra và đảm bảo chất lượng.

7. Ứng dụng thực tế và ví dụ thiết kế

7.1. Thiết kế hộp số giảm tốc cho robot công nghiệp

• Yêu cầu: Tỉ lệ truyền 10:1, tốc độ đầu ra < 100 rpm, tải trọng 500 N·m.
• Giải pháp: Sử dụng bánh răng trụ 3 cấp:
• 1st stage: ( z_1 = 20, z_2 = 80 ) (tỉ lệ 4:1)
• 2nd stage: ( z_3 = 20, z_4 = 40 ) (tỉ lệ 2:1)
• 3rd stage: ( z_5 = 20, z_6 = 20 ) (tỉ lệ 1:1, để cân bằng tải).
• Module: ( m = 4 ) mm, pressure angle 20°.
• Kết quả: Độ bền tính toán theo AGMA cho SF = 2, đáp ứng yêu cầu.

7.2. Bánh răng rãnh cho máy bơm nước

• Mục tiêu: Giảm tiếng ồn, tăng độ bền dưới tải trọng liên tục.
• Thông số: ( m = 5 ) mm, ( z = 30 ), helix angle ( \beta = 15° ), pressure angle 20°.
• Lợi ích: Tiếng ồn giảm 30% so với bánh răng trụ cùng kích thước, tuổi thọ tăng 1.5×.

7.3. Bánh răng côn cho hệ thống truyền động góc 90°

• Sử dụng: Máy phát điện gió, truyền động từ trục dọc sang trục ngang.
• Thông số: Nón góc 45°, module 2.5 mm, số răng trục 12, số răng vòng 24.
• Kết quả: Tỉ lệ truyền 2:1, khả năng chịu tải lên tới 2 kN.

8. Lưu ý khi gia công và kiểm tra chất lượng

1. Chọn vật liệu phù hợp: Thép carbon, thép hợp kim, nhôm hoặc nhựa kỹ thuật tùy tải trọng và môi trường.
2. Quy trình gia công:
3. Cắt răng: Sử dụng máy cắt răng (hobbing) cho bánh răng trụ; máy cắt răng nghiêng (helical hobbing) cho răng rãnh.
4. Mài răng: Để đạt độ chính xác cao, thường dùng máy mài răng (gear grinding).
5. Kiểm tra:
6. Đo pitch error bằng máy đo pitch.
7. Kiểm tra runout bằng máy đo trục.
8. Kiểm tra bề mặt răng bằng kính hiển vi để phát hiện nứt, gãy.
9. Bảo trì: Thường xuyên bôi trơn, kiểm tra độ mòn răng. Khi độ mòn vượt quá 0.6 mm (theo tiêu chuẩn ISO), cần thay hoặc gia công lại.

9. Kết luận

Việc vẽ bánh răng không chỉ là một bước trong quá trình thiết kế cơ khí mà còn là nền tảng quyết định chất lượng, tuổi thọ và hiệu suất của toàn bộ hệ thống truyền động. Từ những kiến thức cơ bản về hình học răng, các tiêu chuẩn quốc tế, cho tới việc ứng dụng phần mềm CAD hiện đại, mỗi khâu đều đòi hỏi sự chính xác và hiểu biết sâu rộng.

Hy vọng qua bài viết này, bạn đã nắm được:

• Cách tính toán và vẽ bánh răng bằng tay.
• Quy trình chi tiết sử dụng các phần mềm CAD như SolidWorks.
• Các lưu ý quan trọng khi lựa chọn tiêu chuẩn, vật liệu và gia công.

Hãy áp dụng những kiến thức này vào thực tiễn, không ngừng thử nghiệm và tối ưu hoá thiết kế để đạt được những giải pháp truyền động mạnh mẽ, bền bỉ và tiết kiệm chi phí. Chúc bạn thành công trong mọi dự án cơ khí!
