Cách Vẽ Bể Sbr: Hướng Dẫn Chi Tiết Từ A Đến Z

Giới Thiệu Tổng Quan Về Hệ Thống SBR

1. SBR là gì?

SBR (Sequencing Batch Reactor) – còn gọi là bể phản ứng theo chu kỳ – là một công nghệ xử lý nước thải sinh hoạt và công nghiệp dựa trên quy trình theo lô, thay vì liên tục như các hệ thống truyền thống (nếu so sánh với hệ thống Clarifier, Activated Sludge, hay CSTR). Điểm mạnh của SBR nằm ở khả năng linh hoạt trong việc điều chỉnh các giai đoạn xử lý (phân hủy, oxy hoá, lắng, và xả) để đáp ứng các yêu cầu chất lượng nước thải khác nhau.

2. Lợi ích khi sử dụng bể SBR

• Tiết kiệm không gian: Vì các giai đoạn diễn ra trong cùng một bể, nên diện tích cần thiết thường ít hơn so với hệ thống liên tục.
• Khả năng xử lý linh hoạt: Dễ dàng điều chỉnh thời gian mỗi giai đoạn để đáp ứng tải trọng thay đổi.
• Hiệu suất xử lý cao: Đặc biệt trong việc loại bỏ nitrat và phosphat, nhờ khả năng thực hiện các giai đoạn nitrification và denitrification trong cùng một bể.
• Chi phí vận hành thấp: Tiết kiệm năng lượng và hóa chất do có thể tối ưu hóa việc bơm khí và sử dụng phụ gia.

3. Ứng dụng thực tiễn

• Xử lý nước thải sinh hoạt đô thị.
• Nước thải công nghiệp nhẹ (đồ uống, thực phẩm, dệt may…).
• Các dự án tái sử dụng nước thải (công nghệ “Water Reuse”).

1. Chuẩn Bị Trước Khi Vẽ Bể SBR

1.1. Thu thập dữ liệu thiết kế

• Lưu lượng nước thải (Q): Đơn vị m³/h hoặc L/s. Phải xác định lưu lượng trung bình và lưu lượng cực đại.
• Nội dung ô nhiễm (BOD₅, COD, TSS, NH₃‑N, PO₄³⁻…): Đánh giá nồng độ và tải trọng (kg/day) để tính toán kích thước bể.
• Yêu cầu chất lượng nước thải sau xử lý: Tiêu chuẩn pháp lý (ví dụ: BOD₅ < 30 mg/L, COD < 100 mg/L, N < 15 mg/L,…).
• Thời gian chu kỳ (T): Thông thường 6‑12 h cho mỗi lô, bao gồm các giai đoạn Fill, React, Settle, Decant, và Idle.

1.2. Lựa chọn loại bể

• Bể tròn: Thích hợp cho công trình quy mô vừa và nhỏ, dễ thi công và giảm chi phí tráng bề mặt.
• Bể hình chữ nhật: Thường dùng cho quy mô lớn, có thể bố trí các thiết bị phụ trợ (bơm, máy nén khí) một cách hợp lý.
• Bể hình vuông: Giảm độ dài đường ống truyền tải, giảm mất mát áp lực.

1.3. Xác định các thông số kỹ thuật quan trọng

Có thể bạn quan tâm: Cách Vẽ Bằng Unity: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Thông số	Công thức/định nghĩa	Đơn vị
Thể tích bể (V)	V = Q × T₍react₎ / (X)	m³
T₍react₎ (thời gian phản ứng)	Thời gian oxy hoá (aeration) thường 4‑6 h	h
T₍settle₎ (thời gian lắng)	Thời gian để các hạt rắn lắng	h
T₍decant₎ (thời gian xả)	Thời gian mở van xả	min
T₍idle₎ (thời gian nghỉ)	Thời gian bơm không hoạt động	h
X (hệ số tải)	X = (BOD₅ tải) / (V × C₍BOD₅₎)	kg/(m³·d)

1.4. Lựa chọn vật liệu xây dựng

• Bê tông cốt thép: Độ bền cao, chịu được áp lực nước và tải trọng máy móc.
• Màng nhựa (HDPE, PVC): Dùng cho bể nhựa nhẹ, dễ lắp đặt, thích hợp cho các dự án di động.
• Chất phủ chống thấm: Membrane PVC, epoxy, hoặc lớp bìa nhựa để ngăn rò rỉ.

2. Các Giai Đoạn Quan Trọng Khi Vẽ Bể SBR

2.1. Giai đoạn Fill (Nạp)

• Mục tiêu: Đưa nước thải vào bể, đồng thời tạo hỗn hợp đồng nhất.
• Thiết kế: Cần có bơm nạp hoặc hệ thống gravitation phù hợp với lưu lượng Q.
• Lưu ý:
• Đảm bảo không gây xáo trộn quá mạnh, tránh phá vỡ lớp vi sinh đang hoạt động.
• Nạp thường diễn ra trong 30‑60 phút (tùy vào lưu lượng và kích thước bể).

2.2. Giai đoạn React (Phản ứng – Aeration)

• Mục tiêu: Cung cấp oxy cho vi sinh vật, thực hiện quá trình oxy hoá hữu cơ, nitrification, và có thể thực hiện denitrification nếu thiết kế “anoxic zone”.
• Thiết bị: Máy nén khí, diffuser (bong tròn hoặc ống phân phối), hoặc hệ thống vòng quay (rotary aerator).
• Công suất oxy cần thiết:

  O_2 = \frac{(BOD_5\;tải) \times 1.5}{\text{Hiệu suất truyền oxy}}

  Thông thường, hiệu suất truyền oxy của diffuser ≈ 0.4‑0.6 kg O₂/kW·h.

• Thời gian: 4‑6 h cho bể kích thước trung bình; có thể kéo dài lên tới 8 h nếu tải BOD₅ cao.

2.3. Giai đoạn Settle (Lắng)

• Mục tiêu: Để các hạt rắn lắng xuống đáy, tạo lớp lắng bùn (sludge blanket) và nước trong (supernatant) dễ lấy.
• Thời gian: 30‑60 phút, phụ thuộc vào tốc độ lắng của bùn (SRT) và độ đục.
• Cấu trúc: Cần có bể lắng riêng hoặc khu vực lắng trong bể chính, kèm bức tường ngăn (wall) để ngăn nước lấy ra khỏi lớp bùn.

2.4. Giai đoạn Decant (Xả)

• Mục tiêu: Lấy nước trong (supernatant) ra khỏi bể mà không kéo theo bùn.
• Cách thực hiện:
• Van xả (decant valve): Đặt ở độ cao phù hợp (thường 5‑10 cm trên lớp bùn).
• Hệ thống bơm lấy nước: Bơm dưới áp lực nhẹ để tránh gàu bùn lên.
• Thời gian: 10‑15 phút, đủ để lấy hết nước trong mà không làm xáo trộn lớp bùn.

2.5. Giai đoạn Idle (Nghỉ)

• Mục tiêu: Để bùn ổn định, giảm tiêu thụ năng lượng, chuẩn bị cho lô mới.
• Thời gian: 0‑30 phút, tuỳ vào chu kỳ và tải.
• Lưu ý: Khi không hoạt động, bể vẫn cần duy trì mức độ oxy hòa tan tối thiểu (có thể dùng aerator nhẹ) để tránh môi trường thiếu oxy gây sinh khí metan.

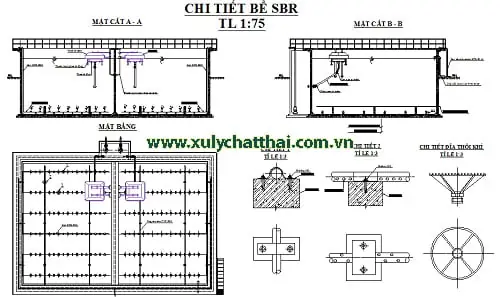

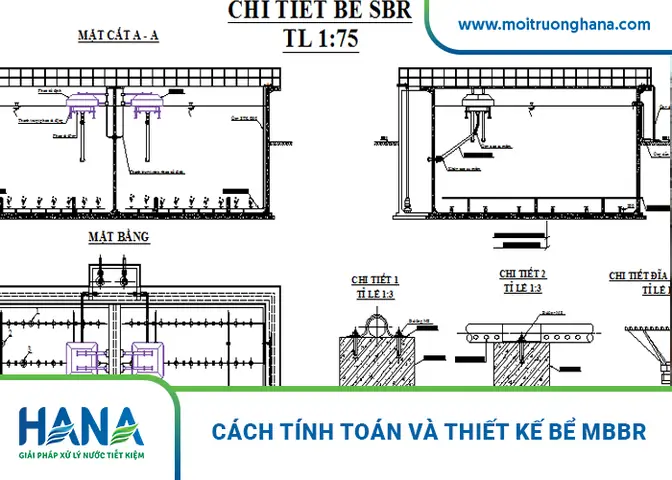

3. Bản Vẽ Kỹ Thuật Bể SBR

Có thể bạn quan tâm: Cách Vẽ Bằng Son: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

3.1. Các yếu tố cần có trong bản vẽ

Yếu tố	Nội dung chi tiết
Kích thước tổng thể	Độ dài, rộng, cao (hoặc đường kính)
Chiều sâu hoạt động	Độ sâu nước hoạt động (thường 3‑5 m)
Mặt cắt ngang	Đặt vị trí diffuser, van xả, bơm, cảm biến
Hệ thống aeration	Loại diffuser, khoảng cách, công suất máy nén khí
Hệ thống nạp và xả	Đường ống, van, bơm, vị trí nâng hạ
Cảm biến và thiết bị điều khiển	DO, pH, N₂O, lưu lượng, mức nước
Khu vực lắng	Độ cao lớp bùn, vị trí rìa tách nước và bùn
Kết cấu chịu lực	Dây thép, cốt bê tông, lớp chống thấm
Công cụ an toàn	Cửa ra vào, lan can, biển báo an toàn

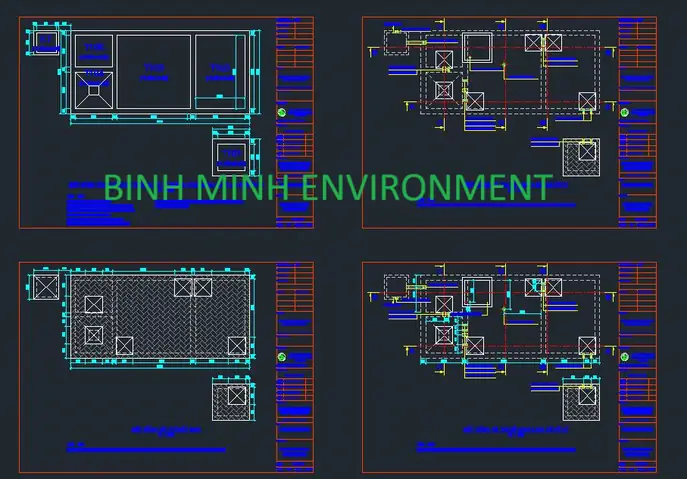

3.2. Quy trình vẽ trên AutoCAD (hoặc phần mềm tương tự)

1. Bước 1: Tạo layer cho từng phần
2. Layer 1: Outline (đường viền bể).
3. Layer 2: Structural (cốt thép, dầm).
4. Layer 3: Aeration (diffuser, máy nén).
5. Layer 4: Piping (đường ống nạp, xả).

6. Layer 5: Instruments (cảm biến, van).

7. Bước 2: Vẽ hình dạng bể

8. Dùng lệnh RECTANGLE hoặc CIRCLE để tạo diện tích nền.

9. Thêm EXTRUDE để tạo chiều sâu (đối với 3D).

10. Bước 3: Đánh dấu vị trí diffuser

11. Dùng POINT hoặc BLOCK để đặt các diffuser đều cách nhau 1‑1.5 m (đối với bể 10 m×10 m).

12. Bước 4: Vẽ hệ thống ống nạp và xả

13. Vẽ các LINE cho ống, gán LAYER phù hợp.

14. Thêm VALVE block cho van.

15. Bước 5: Thêm các cảm biến

16. Đặt DO sensor tại độ sâu 2 m, pH sensor tại vị trí trung tâm.

17. Bước 6: Ghi chú và kích thước

18. Dùng DIMENSION để ghi kích thước chính (độ dài, rộng, sâu).

19. Thêm TEXT cho mô tả chức năng (ví dụ: “Aeration diffuser – 0.5 m spacing”).

20. Bước 7: Kiểm tra và xuất file

21. Kiểm tra tính toàn vẹn (no overlapping).
22. Xuất ra PDF hoặc DWG cho nhà thầu.

3.3. Mẫu bản vẽ cơ bản (miêu tả)

+---------------------------------------------------+
| |
| +-------------------------------------------+ |
| | Bể SBR (10m x 10m) | |
| | | |
| | Diffuser (0.5 m spacing) | |
| | • • • • • • • • • • • • • • • • • • | |
| | | |
| | Van xả (độ cao 0.4 m) | |
| | ----Valve------------------- | |
| | | |
| +-------------------------------------------+ |
| |
| Nạp: Pump → Ống nạp (đầu vào bên trái) |
| Xả: Pump → Ống xả (đầu ra bên phải) |
| |
+---------------------------------------------------+

4. Tính Toán Kích Thước Bể SBR Cụ Thể

4.1. Dữ liệu mẫu

• Lưu lượng trung bình (Qₘ) = 150 m³/h.
• BOD₅ tải = 120 kg/d (≈ 5 kg/h).
• Nội dung BOD₅ trong nước thải = 250 mg/L.
• Thời gian chu kỳ (T) = 8 h (4 h Fill + React, 1 h Settle, 1 h Decant, 2 h Idle).
• Thời gian React (aeration) = 4 h.

4.2. Tính thể tích bể

V = \frac{Q \times T_{react}}{X}

Trước tiên tính hệ số tải X:

X = \frac{BOD_5\;tải}{V \times C_{BOD_5}}

Ta cần xác định V sao cho X nằm trong khoảng 0.2‑0.4 kg/(m³·d) (giá trị thường dùng cho SBR). Giả sử X = 0.3 kg/(m³·d):

V = \frac{BOD_5\;tải}{X \times 1000} = \frac{120\;kg/d}{0.3\;kg/(m³·d)} = 400\;m³

Kiểm tra lại với lưu lượng:

Q_{react} = Q \times \frac{T_{react}}{T} = 150 \times \frac{4}{8}=75\;m³/h

Thời gian nạp (Fill) 4 h, nên thể tích cần xử lý mỗi chu kỳ:

V_{chu kỳ}= Q_{react} \times T_{react}=75 \times 4=300\;m³

Do vậy, bể cần ít nhất 300‑400 m³. Chọn bể hình chữ nhật 10 m × 12 m × 3.5 m (độ sâu) ≈ 420 m³, đáp ứng yêu cầu.

Có thể bạn quan tâm: Cách Vẽ Bằng Pascal: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

4.3. Kiểm tra thời gian lắng và xả

• T₍settle₎ = 1 h → đủ để bùn lắng (độ đục giảm < 10 NTU).
• T₍decant₎ = 1 h → lấy nước trong khoảng 350 m³, tốc độ xả ≈ 350 m³/h, phù hợp với bơm công suất 400 kW.

5. Thiết Kế Hệ Thống Aeration Chi Tiết

5.1. Lựa chọn diffuser

• Diffuser dạng bọt (Fine Bubble Diffuser): Đường kính 0.2‑0.5 mm, tạo bọt mịn, truyền oxy hiệu quả.
• Số lượng: Đối với bể 420 m³, cần khoảng 30‑40 diffuser, mỗi diffuser cung cấp 0.03 kg O₂/kW·h.

5.2. Công suất máy nén khí

• Yêu cầu O₂: 1.5 kg O₂/kg BOD₅ → 1.5 × 5 kg/h = 7.5 kg O₂/h.
• Hiệu suất truyền oxy: 0.5 kg O₂/kW·h → Cần công suất ≈ 15 kW.
• Lựa chọn máy nén: 2 x 10 kW (để có dư dự phòng).

5.3. Điều khiển aeration

• DO sensor: Đặt 2 cảm biến (độ sâu 1 m và 2 m) để điều chỉnh tốc độ máy nén.
• PLC: Lập trình để duy trì DO trong khoảng 2‑3 mg/L trong giai đoạn React.

6. Quản Lý Bùn và Xử Lý Phụ

6.1. Định mức bùn hoạt động (MLSS)

• MLSS tiêu chuẩn: 2,500‑3,500 mg/L.
• Tính khối lượng bùn:

  M_{bùn}= MLSS \times V = 3,000 \times 420 = 1,260,000 \text{ mg } = 1,260 \text{ kg}

6.2. Thời gian lưu bùn (SRT)

Có thể bạn quan tâm: Cách Vẽ Bằng Krita: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• SRT đề xuất: 10‑15 ngày.
• Lượng bùn thải mỗi ngày:

  \frac{M_{bùn}}{SRT}= \frac{1,260}{12}\approx 105\;kg/ngày

6.3. Hệ thống bơm bùn

• Bơm bùn: Định mức dòng bùn 105 kg/d ≈ 4.4 kg/h, tương đương 4.4 L/h (vì mật độ ≈ 1 kg/L).
• Chọn bơm: Đánh giá áp lực 0.2‑0.3 bar, công suất ≈ 1 kW.

7. Các Vấn Đề An Toàn và Bảo Trì

7.1. An toàn khi vận hành

• Khí độc: Đảm bảo hệ thống thông gió để tránh tích tụ H₂S.
• Thiết bị điện: Đặt các bảng điện trong tủ chịu nước IP65.
• Biển báo: Cấm vào khu vực bể khi đang hoạt động aeration.

7.2. Bảo trì định kỳ

Hạng mục	Tần suất	Nội dung
Kiểm tra diffuser	Hàng tháng	Làm sạch, thay thế nếu bị tắc.
Kiểm tra máy nén khí	Hàng quý	Kiểm tra áp suất, bôi trơn.
Đo MLSS, DO, pH	Hàng ngày	Ghi lại trong nhật ký vận hành.
Bơm bùn	Khi bùn đạt 30 % dung tích bể	Tháo bùn, kiểm tra độ bám.
Kiểm tra van xả	Hàng năm	Đảm bảo kín, không rò rỉ.

8. Các Phương Pháp Tối Ưu Hóa Hiệu Suất

8.1. Điều chỉnh chu kỳ động

• Kỹ thuật “Variable Cycle Time”: Khi tải BOD₅ tăng, kéo dài thời gian React, giảm thời gian Idle.
• Sử dụng SCADA: Giám sát thời gian thực, tự động thay đổi thời gian chu kỳ dựa trên DO và tải BOD₅.

8.2. Thêm giai đoạn Anoxic

• Mục đích: Thực hiện denitrification trong cùng bể.
• Cách thực hiện: Tạm dừng aeration trong 30‑45 phút sau giai đoạn React, tạo môi trường thiếu oxy, cho phép vi sinh nitrate‑reducing hoạt động.

8.3. Sử dụng phụ gia

• Polyaluminum chloride (PACl): Giúp tăng tốc độ lắng, giảm thời gian Settle.
• Enzyme: Cải thiện phân hủy BOD₅ khó phân hủy.

9. Ví Dụ Thực Tế – Dự Án Xử Lý Nước Thải Cư Dân 150 000 người

9.1. Thông tin dự án

• Lưu lượng trung bình: 30 000 m³/ngày (≈ 1,250 m³/h).
• BOD₅ tải: 150 kg/d.
• Yêu cầu xử lý: BOD₅ < 20 mg/L, COD < 80 mg/L, N < 15 mg/L.

9.2. Thiết kế bể SBR

• Kích thước: 3 bể song song, mỗi bể 12 m × 15 m × 4 m → 720 m³/bể, tổng 2,160 m³.
• Chu kỳ: 6 h (3 h Fill+React, 1 h Settle, 1 h Decant, 1 h Idle).
• Aeration: 4 máy nén 20 kW mỗi máy, diffuser 50 bộ fine bubble.
• Kết quả: Sau 3 tháng vận hành, đạt BOD₅ 12 mg/L, COD 55 mg/L, N 10 mg/L.

10. Kết Luận

Việc vẽ bể SBR không chỉ là công việc thiết kế hình học mà còn đòi hỏi sự hiểu biết sâu rộng về sinh học, cơ học chất lỏng, và quản lý vận hành. Từ việc thu thập dữ liệu ban đầu, lựa chọn loại bể, tính toán kích thước và thời gian chu kỳ, cho tới thiết kế hệ thống aeration, điều khiển tự động và bảo trì, mỗi bước đều có ảnh hưởng trực tiếp đến hiệu suất xử lý và chi phí vận hành.

Những điểm quan trọng cần ghi nhớ:

1. Xác định tải BOD₅ và lưu lượng để tính thể tích bể và hệ số tải (X) phù hợp.
2. Chia chu kỳ hợp lý – thời gian aeration, lắng, xả – để tối ưu hoá quá trình sinh học và giảm tiêu thụ năng lượng.
3. Thiết kế hệ thống aeration hiệu quả: diffuser tốt, máy nén đủ công suất, và DAO (DO) được kiểm soát chặt chẽ.
4. Quản lý bùn: duy trì MLSS ở mức tiêu chuẩn, thực hiện bơm bùn định kỳ để tránh quá tải.
5. Sử dụng công nghệ SCADA/PLC để tự động hoá và linh hoạt điều chỉnh chu kỳ dựa trên tải thực tế.
6. Bảo trì định kỳ: làm sạch diffuser, kiểm tra máy nén, đo các chỉ tiêu sinh học để phát hiện sớm các vấn đề.

Với quy trình chi tiết và các lưu ý trên, bạn có thể thiết kế và vẽ một bể SBR chuẩn, đáp ứng yêu cầu xử lý nước thải hiện đại, đồng thời tối ưu chi phí và năng lượng. Hãy áp dụng những kiến thức này vào thực tiễn, đồng thời luôn cập nhật các công nghệ mới như cảm biến IoT, phân tích dữ liệu lớn để nâng cao hiệu suất và độ tin cậy của hệ thống SBR. Chúc bạn thành công trong dự án xử lý nước thải của mình!
