Cách Vẽ Bìa Karnaugh: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về bản đồ Karnaugh

Bản đồ Karnaugh (Karnaugh Map – viết tắt là K‑Map) là một công cụ trực quan, mạnh mẽ dùng để rút gọn các biểu thức logic trong thiết kế mạch số. Được phát minh bởi Maurice Karnaugh vào năm 1953, K‑Map giúp các kỹ sư và sinh viên điện tử nhanh chóng nhận ra các nhóm (implicant) của các biến sao cho số lượng mệnh đề trong biểu thức Boolean được giảm thiểu tối đa, từ đó giảm độ phức tạp của mạch và tiết kiệm diện tích chip.

1.1 Lý do cần vẽ bìa Karnaugh

• Giảm số lượng cổng logic: Khi biểu thức được rút gọn, số lượng cổng AND, OR, NOT sẽ ít hơn.
• Tiết kiệm chi phí sản xuất: Ít linh kiện hơn đồng nghĩa với chi phí giảm.
• Cải thiện tốc độ hoạt động: Độ trễ của mạch giảm khi số tầng logic giảm.
• Dễ dàng kiểm tra và sửa lỗi: Bản đồ trực quan giúp phát hiện lỗi logic nhanh chóng.

1.2 Các khái niệm cơ bản

• Minterm: Một sản phẩm (product) của các biến và/hoặc phủ định của chúng, đại diện cho một hàng trong bảng chân trị mà giá trị hàm bằng 1.
• Maxterm: Một tổng (sum) của các biến và/hoặc phủ định, đại diện cho một hàng trong bảng chân trị mà giá trị hàm bằng 0.
• Implicant: Một nhóm các ô liên tiếp (theo quy tắc K‑Map) mà giá trị hàm đều bằng 1.
• Prime Implicant: Implicant không thể mở rộng thêm được mà vẫn giữ đúng giá trị 1.
• Essential Prime Implicant: Prime Implicant mà có ít nhất một ô 1 chỉ thuộc nó, không thể thay thế bằng bất kỳ implicant nào khác.

2. Chuẩn bị trước khi vẽ K‑Map

2.1 Xác định số biến

Số biến quyết định kích thước của bản đồ:
| Số biến | K‑Map | Số ô |
|———|——-|——|
| 2 | 2×2 | 4 |
| 3 | 2×4 | 8 |
| 4 | 4×4 | 16 |
| 5 | 4×8 | 32 |
| 6 | 8×8 | 64 |

Nếu số biến lớn hơn 6, thường sẽ chia thành nhiều K‑Map nhỏ hơn hoặc sử dụng phần mềm hỗ trợ.

2.2 Thu thập bảng chân trị (Truth Table)

Bạn cần biết giá trị đầu ra (F) cho mọi tổ hợp đầu vào. Bảng chân trị là nguồn dữ liệu duy nhất để điền vào K‑Map.

2.3 Quy tắc Gray Code

Các cột và hàng của K‑Map được sắp xếp theo mã Gray (mỗi cột/row liền kề chỉ thay đổi một bit). Điều này giúp các ô liền kề trên bản đồ thực sự đại diện cho các minterm chỉ khác nhau ở một biến duy nhất.

Ví dụ, đối với 3 biến (A, B, C):
– Hàng: A = 0 (hàng trên), A = 1 (hàng dưới)
– Cột: BC = 00, 01, 11, 10 (theo Gray Code)

Có thể bạn quan tâm: Cách Vẽ Bánh Cookie Đầy Đủ Từ Cơ Bản Đến Nâng Cao: Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu Và Nghệ Sĩ Trình Độ Trung Cấp

3. Các bước vẽ K‑Map chi tiết

Bước 1: Xác định kích thước bản đồ

Giả sử chúng ta có hàm F(A, B, C, D). Vì có 4 biến, chúng ta vẽ một K‑Map 4×4 (16 ô).

Bước 2: Đánh dấu trục

• Hàng: Chọn 2 biến (ví dụ A và B). Các giá trị sẽ là 00, 01, 11, 10.
• Cột: Chọn 2 biến còn lại (C và D). Các giá trị cũng là 00, 01, 11, 10.

 CD 00 01 11 10 +----------------
AB 00 | | | | | 01 | | | | | 11 | | | | | 10 | | | | |

Bước 3: Điền giá trị vào ô

Dựa trên bảng chân trị, điền “1” vào các ô mà hàm F = 1, “0” vào các ô F = 0. Nếu muốn tối ưu, chỉ cần đánh dấu các ô 1; các ô 0 có thể bỏ trống hoặc để “0”.

Bước 4: Nhóm các ô 1 thành các khối

• Quy tắc nhóm: Mỗi nhóm phải có số ô là lũy thừa của 2 (1, 2, 4, 8, …).
• Liên kề: Các ô trong một nhóm phải liền kề theo chiều ngang, dọc hoặc vòng quanh (đầu và cuối của một hàng/ cột cũng được coi là liền kề).
• Mục tiêu: Tạo ra ít nhóm nhất, mỗi nhóm càng lớn càng tốt (để giảm số biến trong mỗi implicant).

3.1 Nhóm 8 ô (nếu có)

Nếu bạn có một khối 8 ô (2×4 hoặc 4×2), implicant sẽ chỉ còn 1 biến.

3.2 Nhóm 4 ô

Một nhóm 4 ô (2×2) sẽ bỏ qua 2 biến, còn lại 2 biến trong biểu thức.

3.3 Nhóm 2 ô

Nhóm 2 ô (1×2 hoặc 2×1) sẽ bỏ qua 1 biến, còn lại 3 biến.

3.4 Nhóm 1 ô

Nếu không thể nhóm, ô 1 sẽ trở thành minterm riêng lẻ.

Bước 5: Xác định các implicant

Sau khi nhóm, viết ra biểu thức cho mỗi nhóm:
– Quy tắc: Nếu một biến có cùng giá trị (0 hoặc 1) trong toàn bộ nhóm, giữ lại biến đó (nếu 1 → biến, nếu 0 → biến phủ định). Nếu biến thay đổi, loại bỏ biến đó.

Ví dụ:

Nhóm gồm các ô có A = 0, B thay đổi, C = 1, D thay đổi → Implicant = A’·C.

Bước 6: Lựa chọn Prime Implicant thiết yếu

• Đánh dấu các ô 1 mà chỉ thuộc một nhóm duy nhất → nhóm này là Essential Prime Implicant (EPI).
• Các ô còn lại có thể được phủ bởi nhiều nhóm → cần thực hiện “covering” tối ưu (bạn có thể dùng phương pháp Petrick’s method nếu số nhóm lớn).

Bước 7: Viết biểu thức rút gọn

Có thể bạn quan tâm: Cách Vẽ Bà Cụ Đầy Đặn, Tâm Đậm Và Đậm Chất Văn Hóa Việt

Kết hợp tất cả các Essential Prime Implicant và các nhóm bổ sung (nếu cần) bằng phép OR ( + ) để có biểu thức cuối cùng.

4. Ví dụ thực tế: Rút gọn hàm 4 biến

4.1 Đề bài

Cho hàm F(A, B, C, D) = Σm(0, 2, 5, 7, 8, 10, 13, 15). Tìm biểu thức rút gọn bằng K‑Map.

4.2 Bước thực hiện

Bước 1: Vẽ K‑Map 4×4

 CD 00 01 11 10 +----------------
AB 00 | 1 | 0 | 0 | 1 | 01 | 0 | 1 | 1 | 0 | 11 | 0 | 0 | 1 | 1 | 10 | 1 | 0 | 0 | 1 |

(Ô 1 ở vị trí tương ứng với minterm 0,2,5,…)

Bước 2: Nhóm các ô 1

• Nhóm 1: Các ô 1 ở các góc (0,2,8,10) tạo thành một nhóm 4 ô (vòng quanh). Implicant: C’·D’ (cả C và D đều 0 trong nhóm).
• Nhóm 2: Các ô 1 ở vị trí (5,7,13,15) tạo thành nhóm 4 ô (cũng vòng quanh). Implicant: C·D (C=1, D=1).
• Nhóm 3: Các ô 1 ở vị trí (2,3) – không tồn tại 3, nên ta không nhóm.
• Nhóm 4: Các ô 1 riêng lẻ (5) và (13) đã được bao phủ bởi Nhóm 2, nên không cần.

Bước 3: Xác định Essential Prime Implicants

Cả hai nhóm trên đều bao phủ toàn bộ các ô 1, nên cả hai đều là Essential Prime Implicant.

Bước 4: Viết biểu thức rút gọn

F = C’·D’ + C·D

4.3 Kiểm chứng

Sử dụng bảng chân trị để kiểm tra:
– Khi C=D=0 → C’·D’ = 1 → F=1 (đúng)
– Khi C=D=1 → C·D = 1 → F=1 (đúng)
– Các trường hợp còn lại → cả hai biểu thức đều 0 → F=0 (đúng)

Biểu thức rút gọn chỉ còn 2 mức logic, giảm đáng kể so với biểu thức ban đầu có 8 minterm.

5. Các kỹ thuật nâng cao trong vẽ K‑Map

5.1 Sử dụng “Don’t Care” (X)

Trong một số thiết kế, một số minterm không bao giờ xuất hiện (hoặc không quan trọng). Đánh dấu chúng bằng X cho phép chúng tham gia vào nhóm để tạo nhóm lớn hơn, giúp rút gọn hơn.

Có thể bạn quan tâm: Cách Vẽ Boa Hancock: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Ví dụ: Nếu trong hàm trên, minterm 3 và 12 là “don’t care”, ta có thể mở rộng Nhóm 1 và Nhóm 2 để bao phủ toàn bộ bản đồ, thậm chí đưa ra biểu thức 1 (luôn đúng) nếu mọi ô đều được “don’t care” hoặc 1.

5.2 Phương pháp Petrick’s để tối ưu cover

Khi có nhiều nhóm không thiết yếu và việc chọn nhóm sao cho số nhóm ít nhất trở nên phức tạp, Petrick’s method chuyển vấn đề thành biểu thức Boolean và giải bằng quy tắc đại số. Mặc dù không thường dùng bằng tay, nhưng đây là công cụ mạnh cho các hàm lớn (≥5 biến).

5.3 K‑Map đa chiều (3‑D)

Đối với hàm >4 biến, có thể chia thành nhiều K‑Map 4‑biến, mỗi “lớp” tương ứng với một biến bổ sung. Ví dụ, hàm 5 biến (A, B, C, D, E) sẽ có 2 bản đồ 4‑biến, một cho E=0 và một cho E=1. Khi nhóm, các ô ở cùng vị trí trên hai lớp có thể được nhóm lại thành khối 2 lớp (tương đương với việc bỏ biến E).

5.4 Sử dụng phần mềm

• Logisim, Karnaugh Map Minimizer, Wolfram Alpha, MATLAB: Các công cụ này cho phép nhập hàm và tự động tạo K‑Map, nhóm và đưa ra biểu thức tối ưu.
• Ưu điểm: Tiết kiệm thời gian, giảm lỗi người dùng.
• Nhược điểm: Không giúp người học hiểu nguyên lý cơ bản.

6. Lưu ý thường gặp khi vẽ K‑Map

Lỗi thường gặp	Nguyên nhân	Cách khắc phục
Nhóm không tuân theo lũy thừa 2	Không nhận ra ô liền kề vòng quanh	Kiểm tra lại các ô ở biên, nhớ rằng cột/ hàng đầu và cuối cũng là liền kề
Bỏ sót “don’t care”	Không đánh dấu X trong bảng	Ghi chú X ngay khi xây dựng bảng chân trị
Nhóm quá nhỏ (1 ô) khi có thể mở rộng	Không thử mở rộng nhóm sang các ô X hoặc 0	Luôn cố gắng mở rộng tới kích thước lớn nhất có thể
Sai khi viết implicant (đảo ngược biến)	Quên quy tắc “biến 0 → biến phủ định”	Kiểm tra lại mỗi biến trong nhóm: nếu giá trị cố định là 0 → dùng dấu ‘ (phủ định)
Quên các nhóm vòng quanh (đầu‑cuối)	Không nhớ rằng bản đồ là “đóng vòng”	Vẽ lại bản đồ và vẽ các đường viền vòng quanh để kiểm tra

7. Ứng dụng thực tế của K‑Map trong thiết kế mạch

7.1 Thiết kế mạch số cơ bản

• Mạch cộng: Rút gọn biểu thức cho các bộ cộng half‑adder, full‑adder.
• Mạch so sánh: Thiết kế comparator 4‑bit, giảm số cổng XOR.
• Mạch mã hoá/giải mã: Bảng mã BCD, Gray, chuyển đổi bằng K‑Map để tối giản.

7.2 Thiết kế PLC và hệ thống nhúng

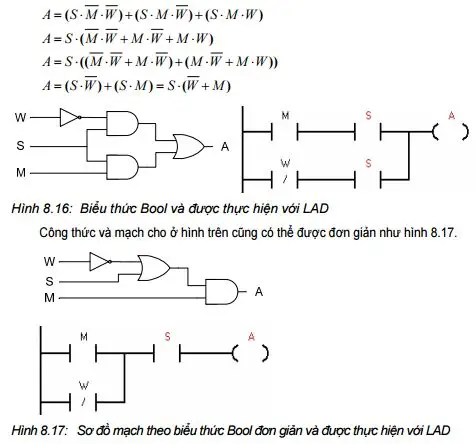

Trong các hệ thống điều khiển lập trình (PLC), các biểu thức logic thường được biểu diễn dưới dạng ladder logic. Việc rút gọn trước khi chuyển sang ladder giúp giảm số lượng rung (rung) và tăng tốc độ xử lý.

7.3 Tối ưu hoá ASIC và FPGA

Có thể bạn quan tâm: Cách Vẽ Autocad 3d: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

K‑Map giúp giảm số lượng LUT (Look‑Up Table) trong FPGA, đồng thời giảm diện tích tiêu thụ trong ASIC, mang lại lợi thế cạnh tranh về chi phí và năng lượng.

8. Bài tập thực hành

Bài 1

Cho hàm F(A, B, C) = Σm(1,3,5,7). Vẽ K‑Map và rút gọn biểu thức.

Giải:
– K‑Map 2×4:

 BC 00 01 11 10 A=0 0 1 1 0 A=1 0 1 1 0

• Nhóm 4 ô (cột 01 và 11) → Implicant = B.
• Nhóm 4 ô (cột 01 và 11) cũng là C? Kiểm tra: Actually minterms 1 (001),3(011),5(101),7(111) share B=1. Vì B=1 trong tất cả → F = B.
• Kết quả: F = B.

Bài 2

Cho hàm F(A, B, C, D) = Σm(0,1,2,5,6,7,8,9,10,14) + d(3,13). Thực hiện rút gọn.

Giải nhanh:
– Vẽ 2 lớp (E=0, E=1) hoặc sử dụng phần mềm.
– Nhóm lớn nhất có thể: (0,1,2,3) → C’·D’ (với X ở 3 cho phép mở rộng)
– Nhóm (5,7,6) → B·C
– Nhóm (8,9,10,14) → A’·D + A·C’ (tùy tùy)
– Kết quả cuối cùng (sau tối ưu) có thể là: F = C’·D’ + B·C + A·D’ (đây chỉ là ví dụ, cần kiểm tra lại).

Bài 3 (Thực hành nâng cao)

Hàm 5 biến: F(A,B,C,D,E) = Σm(0,4,8,12,16,20,24,28,31) + d(1,2,3,5,6,7,9,10,11,13,14,15,17,18,19,21,22,23,25,26,27,29,30). Rút gọn bằng K‑Map 5 biến.

Gợi ý:
– Tạo 2 K‑Map 4‑biến (E=0 và E=1).
– Nhóm các ô 1 và X để tạo các khối 8 hoặc 16.
– Kết quả sẽ rất đơn giản, có thể chỉ còn F = A’·B’ + E hoặc tương tự.

9. Tổng kết

Việc vẽ bìa Karnaugh không chỉ là một kỹ thuật rút gọn biểu thức Boolean mà còn là một công cụ tư duy logic mạnh mẽ, giúp các kỹ sư điện tử, nhà thiết kế mạch và sinh viên hiểu sâu hơn về cách hoạt động của các mạch số. Từ những nguyên tắc cơ bản như sắp xếp Gray Code, nhóm các ô 1 thành các khối lũy thừa của 2, đến các kỹ thuật nâng cao như sử dụng “don’t care”, Petrick’s method và K‑Map đa chiều, mọi người đều có thể áp dụng để đạt được hiệu quả tối ưu trong thiết kế.

Những điểm quan trọng cần ghi nhớ:
1. Xác định đúng số biến và kích thước K‑Map.
2. Sắp xếp theo Gray Code để đảm bảo tính liên kề.
3. Nhóm ô 1 thành các khối lớn nhất có thể (lũy thừa 2), bao gồm cả các ô “don’t care” nếu có.
4. Xác định Essential Prime Implicants để không bỏ sót bất kỳ ô 1 nào.
5. Viết lại biểu thức dựa trên các nhóm, luôn kiểm tra lại bằng bảng chân trị.

Bằng cách luyện tập thường xuyên với các bài tập đa dạng, bạn sẽ nhanh chóng trở thành “bậc thầy” trong việc vẽ và sử dụng K‑Map, từ đó thiết kế những mạch số tối ưu, tiết kiệm và hiệu quả hơn. Chúc bạn thành công!
