Mở Đầu
Biển báo giao thông là một phần không thể thiếu trong hệ thống an toàn đường bộ, giúp điều tiết, hướng dẫn và cảnh báo người tham gia giao thông một cách rõ ràng, nhanh chóng. Việc thiết kế và vẽ biển báo giao thông đúng chuẩn không chỉ đáp ứng yêu cầu pháp lý mà còn góp phần giảm thiểu tai nạn, nâng cao hiệu quả lưu thông. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, về cách vẽ biển báo giao thông chuẩn, bao gồm:
- Hiểu biết cơ bản về các loại biển báo và quy chuẩn kỹ thuật
- Chuẩn bị công cụ, phần mềm và tài liệu tham khảo
- Quy trình thiết kế từ khái niệm đến bản vẽ hoàn chỉnh
- Lưu ý về màu sắc, kích thước, biểu tượng và vị trí lắp đặt
- Kiểm tra, chỉnh sửa và phê duyệt cuối cùng
Sau khi đọc xong, bạn sẽ nắm vững quy trình vẽ biển báo giao thông, tự tin thực hiện các dự án thiết kế, dù là cho cơ quan quản lý nhà nước, doanh nghiệp tư nhân hay cá nhân muốn tự làm biển báo cho dự án xây dựng nhỏ.
1. Kiến Thức Cơ Bản Về Biển Báo Giao Thông

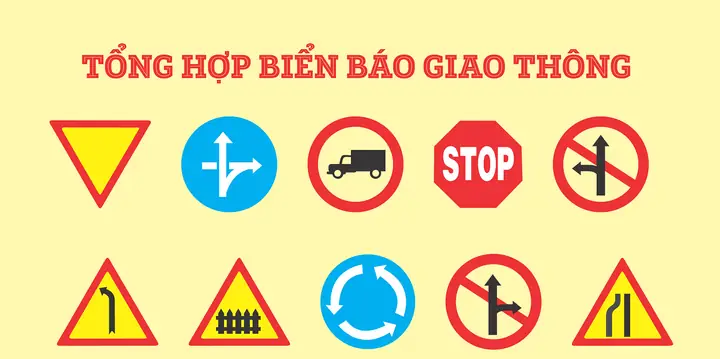

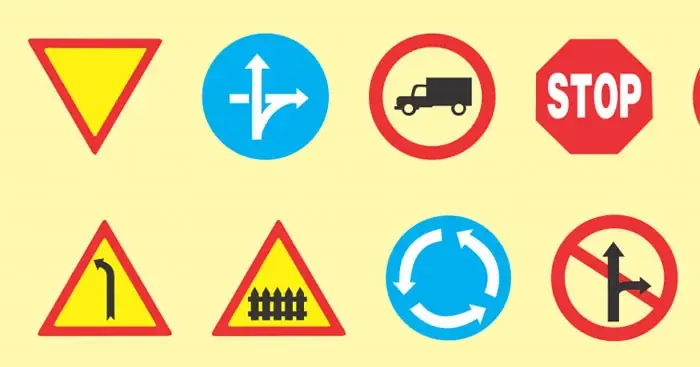

1.1. Phân Loại Biển Báo
Theo quy chuẩn hiện hành của Việt Nam (TCVN 5715:2026 và các phụ lục), biển báo giao thông được chia thành 5 nhóm chính:
Có thể bạn quan tâm: Cách Vẽ Anime Girl Đơn Giản: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu
| Nhóm | Tên | Mục Đích |
|---|---|---|

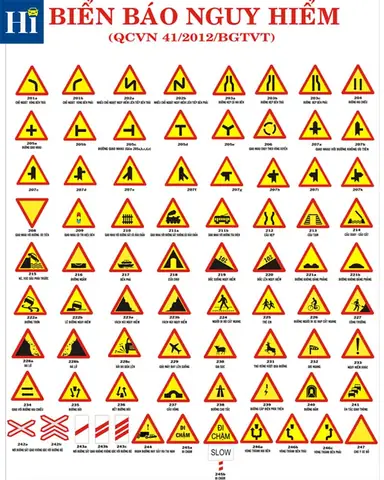

| Nhóm 1 | Biển báo cảnh báo | Cảnh báo nguy hiểm, bất thường trên đường (đường cong, dốc, núi, công trường…). |
| Nhóm 2 | Biển báo chỉ dẫn | Hướng dẫn, chỉ định các hành vi, luồng giao thông (đầu vào, đầu ra, hướng đi…). |

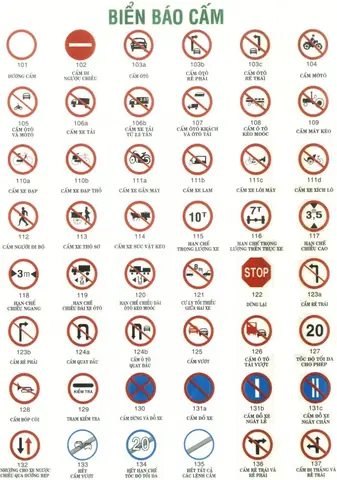

| Nhóm 3 | Biển báo cấm | Cấm một số hành vi, phương tiện (cấm quay đầu, cấm xe tải…). |
| Nhóm 4 | Biển báo bắt buộc | Yêu cầu tuân thủ một hành vi, quy tắc (đi thẳng, giảm tốc độ…). |
| Nhóm 5 | Biển báo đặc biệt | Các biển báo có tính chất đặc thù (đường dành cho người khuyết tật, khu vực trường học…). |
Hiểu rõ nhóm và chức năng của mỗi loại biển báo là nền tảng để lựa chọn biểu tượng, màu sắc và vị trí lắp đặt phù hợp.
1.2. Quy Chuẩn Kỹ Thuật Cơ Bản
| Yếu Tố | Quy Chuẩn (TCVN) | Ghi Chú |
|---|---|---|
| Màu nền | Đen, vàng, xanh lá, xanh dương tùy nhóm | Nhóm 1: nền vàng; Nhóm 2: nền xanh lá; Nhóm 3: nền trắng; Nhóm 4: nền xanh dương; Nhóm 5: nền đặc thù |
| Màu viền | Đen (đối với hầu hết) | Đối với biển cấm, viền đỏ dày 2 mm |
| Kích thước | Độ cao từ 300 mm đến 1200 mm tùy loại và vị trí | Độ rộng tỉ lệ với chiều cao, thường 0.9 × chiều cao |
| Chất liệu | Nhựa ABS, kim loại, acrylic chịu thời tiết | Đối với biển tạm thời có thể dùng vải PVC |
| Độ phản xạ | 30 %–70 % tùy môi trường | Đảm bảo nhìn rõ vào ban đêm hoặc trong sương mù |
2. Chuẩn Bị Công Cụ Và Tài Liệu Tham Khảo
2.1. Công Cụ Vẽ Thủ Công
| Công Cụ | Mục Đích |
|---|---|
| Bút vẽ kỹ thuật (drafting pen) | Vẽ đường viền, ký hiệu chuẩn |
| Thước kẻ, thước góc, compa | Đảm bảo độ chính xác góc và bán kính |
| Giấy vẽ kỹ thuật (A3, A2) | Lập bản phác thảo ban đầu |
| Bảng màu Pantone hoặc bảng màu ISO 3864 | Lựa chọn màu sắc chuẩn |
2.2. Phần Mềm Thiết Kế
| Phần Mềm | Ưu Điểm |
|---|---|
| AutoCAD | Độ chính xác cao, hỗ trợ DWG/DXF, dễ xuất bản vẽ kỹ thuật. |
| Adobe Illustrator | Tốt cho thiết kế đồ họa, vector, dễ chỉnh sửa biểu tượng. |
| CorelDRAW | Thân thiện với người mới, hỗ trợ chuẩn in biển. |
| SolidWorks / Inventor (đối với biển 3D) | Tạo mô hình 3D, kiểm tra góc nhìn, độ dày vật liệu. |
| SketchUp (đối với mô hình môi trường) | Xem biển trong môi trường thực tế, kiểm tra vị trí lắp đặt. |
Lưu ý: Khi sử dụng phần mềm, luôn thiết lập đơn vị đo (mm hoặc cm) và độ phân giải (300 dpi trở lên) để đáp ứng yêu cầu in ấn.
Có thể bạn quan tâm: Cách Sử Dụng Paint Để Vẽ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
2.3. Tài Liệu Tham Khảo
- Tiêu chuẩn Quốc gia: TCVN 5715:2026, TCVN 5715:2026 (phiên bản mới).
- Luật Giao Thông Đường Bộ và Nghị định liên quan (ND 100/2026/NĐ-CP).
- Bảng quy chuẩn màu sắc: ISO 3864-1, ISO 3864-2.
- Hướng dẫn thực tế của các cơ quan: Cảnh sát Giao thông, Bộ Giao thông Vận tải.
3. Quy Trình Thiết Kế Biển Báo Giao Thông
Bước 1: Xác Định Nhu Cầu và Địa Điểm Lắp Đặt
- Khảo sát hiện trường: Đo khoảng cách tầm nhìn, tốc độ cho phép, môi trường ánh sáng.
- Xác định loại biển: Dựa vào mục đích (cảnh báo, chỉ dẫn, cấm…).
- Lập bản đồ vị trí: Vẽ sơ đồ vị trí trên phần mềm GIS hoặc AutoCAD để xác định góc nhìn tối ưu.
Bước 2: Lựa Chọn Kích Thước và Hình Dạng
| Loại biển | Kích thước tiêu chuẩn (mm) | Ghi chú |
|---|---|---|
| Biển cảnh báo (Nhóm 1) | 600 × 900 (độ cao) | Tùy theo khoảng cách quan sát. |
| Biển chỉ dẫn (Nhóm 2) | 500 × 700 | Thường dùng cho ngã rẽ, hướng đi. |
| Biển cấm (Nhóm 3) | 400 × 600 | Viền đỏ dày 2 mm. |
| Biển bắt buộc (Nhóm 4) | 400 × 500 | Màu nền xanh dương. |
| Biển đặc biệt (Nhóm 5) | Theo yêu cầu | Ví dụ: biển trường học 800 × 1200. |
- Tỷ lệ: Độ rộng ≈ 0.9 × độ cao, trừ trường hợp đặc thù.
Bước 3: Thiết Kế Biểu Tượng và Văn Bản
- Chọn biểu tượng chuẩn: Sử dụng thư viện biểu tượng TCVN (định dạng SVG hoặc DWG).
- Định vị biểu tượng: Trung tâm của biển, cách viền ngoài 10 % chiều cao.
- Thêm chữ (nếu có):
- Font chữ: Arial, Helvetica, Times New Roman (cỡ chữ tối thiểu 30 pt).
- Màu chữ: Đen trên nền sáng, trắng trên nền tối.
- Khoảng cách chữ và biểu tượng: 5 %–10 % chiều cao biển.
Bước 4: Định Dạng Màu Sắc và Độ Phản Xạ
Có thể bạn quan tâm: Cách Sử Dụng Bảng Vẽ Wacom: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- Màu nền: Lấy mã Pantone hoặc CMYK chuẩn. Ví dụ:
- Vàng (Nhóm 1): Pantone 123 C, CMYK 0‑24‑94‑0.
- Xanh lá (Nhóm 2): Pantone 347 C, CMYK 100‑0‑86‑3.
- Đỏ (viền Nhóm 3): Pantone 186 C, CMYK 0‑100‑81‑4.
- Màu viền: Đen (Pantone Black C).
- Chất liệu phản quang: Thêm lớp phản quang 30 % (dùng mực phản quang hoặc vật liệu phản chiếu).
Bước 5: Kiểm Tra Thông Số Kỹ Thuật
| Thông Số | Kiểm Tra | Công Cụ |
|---|---|---|
| Độ chính xác đường viền | ±0.5 mm | AutoCAD “Measure” |
| Độ tương phản màu | ≥ 4.5:1 (WCAG) | Phần mềm màu Pantone |
| Độ phản quang | 30 %–70 % | Đèn UV/laser đo phản xạ |
| Độ bền thời tiết | ≥ 5 năm (UV, mưa) | Kiểm tra tài liệu vật liệu |
Bước 6: Xuất File và In Ấn
- Định dạng file: DWG, DXF cho bản vẽ kỹ thuật; PDF/A cho tài liệu in.
- Độ phân giải: 300 dpi trở lên, màu CMYK.
- Lưu trữ: Tạo bản sao lưu trên cloud và ổ cứng nội bộ.
Bước 7: Phê Duyệt và Lắp Đặt
- Nộp hồ sơ cho cơ quan quản lý (Cảnh sát Giao thông, UBND địa phương).
- Nhận phản hồi, chỉnh sửa nếu cần.
- Sản xuất: Giao cho nhà máy sản xuất biển (đảm bảo chất lượng vật liệu).
- Lắp đặt: Theo hướng dẫn kỹ thuật, sử dụng giá đỡ, cột biển chuẩn, đảm bảo độ cao và góc nghiêng phù hợp.
4. Những Lưu Ý Quan Trọng Khi Vẽ Biển Báo
4.1. Độ Đọc Dễ và Tầm Nhìn
- Khoảng cách nhìn: Biển phải rõ ràng ở khoảng cách tối thiểu gấp 3–5 lần chiều cao biển.
- Kích thước ký hiệu: Độ rộng ký hiệu tối thiểu 0.5 × độ cao biển.
4.2. Tránh Sự Nhầm Lẫn Màu Sắc
Có thể bạn quan tâm: Vẽ Hoa Cách Điệu Đơn Giản: Hướng Dẫn Từng Bước Để Tạo Nên Những Bức Tranh Đầy Sắc Màu
- Màu vàng chỉ dùng cho cảnh báo nguy hiểm; không dùng cho biển chỉ dẫn.
- Màu xanh lá dành cho biển chỉ dẫn; không dùng cho biển cấm.
4.3. Bảo Trì và Kiểm Tra Định Kỳ
- Kiểm tra hàng năm: Độ sáng, màu phai, hỏng hóc.
- Vệ sinh: Rửa sạch bụi, lá cây để duy trì độ phản quang.
4.4. Pháp Lý và Trách Nhiệm
- Vi phạm tiêu chuẩn: Có thể bị xử phạt hành chính, hoặc gây tai nạn pháp lý.
- Trách nhiệm: Nhà thiết kế, nhà sản xuất và người lắp đặt đều có trách nhiệm đảm bảo biển đạt chuẩn.
5. Ví Dụ Thực Hành: Vẽ Một Biển Cảnh Báo Đường Cong
5.1. Thu Thập Thông Tin
- Loại biển: Nhóm 1 – Cảnh báo đường cong bên trái.
- Vị trí: Đường tỉnh, tốc độ tối đa 80 km/h, tầm nhìn 150 m.
5.2. Lựa Chọn Kích Thước
- Chiều cao: 900 mm (đáp ứng tầm nhìn 150 m).
- Chiều rộng: 0.9 × 900 = 810 mm.
5.3. Thiết Kế
- Mở AutoCAD, thiết lập đơn vị mm.
- Vẽ hình chữ nhật 810 × 900 mm, viền đen 2 mm.
- Tô nền vàng (Pantone 123 C).
- Thêm biểu tượng đường cong: Đường cong màu đen, bán kính 200 mm, nằm ở trung tâm, cách viền 90 mm.
- Thêm chữ “ĐỘNG” (nếu quy định) ở dưới biểu tượng, font Arial, cỡ 80 pt, màu đen.
5.4. Kiểm Tra
- Độ tương phản: Vàng vs đen đạt 8:1 > 4.5:1.
- Khoảng cách ký hiệu: 2 × bán kính = 400 mm < 0.5 × độ cao (450 mm) → Đúng.
5.5. Xuất File
- DXF cho nhà sản xuất.
- PDF kèm bản mô tả kỹ thuật, màu Pantone, độ phản quang.
6. Tổng Kết
Việc vẽ biển báo giao thông không chỉ là công việc của nhà thiết kế mà còn là trách nhiệm xã hội, góp phần bảo vệ tính mạng và tài sản của mọi người tham gia giao thông. Để thực hiện đúng chuẩn, bạn cần:
- Nắm vững quy chuẩn TCVN, ISO và luật giao thông hiện hành.
- Chuẩn bị đầy đủ công cụ (công cụ thủ công, phần mềm thiết kế) và tài liệu tham khảo.
- Thực hiện quy trình từ khảo sát, lựa chọn kích thước, thiết kế biểu tượng, kiểm tra màu sắc và độ phản quang, cho tới xuất file và phê duyệt.
- Lưu ý các yếu tố như tầm nhìn, độ tương phản, độ bền thời tiết và trách nhiệm pháp lý.
Nếu bạn tuân thủ các bước trên, không chỉ đạt được biển báo giao thông chuẩn mà còn góp phần xây dựng một môi trường giao thông an toàn, thông minh và hiện đại. Chúc bạn thành công trong mọi dự án thiết kế biển báo!
