Cách Vẽ Biệt Thự Đẹp Và Chuyên Nghiệp: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

Lời mở đầu

Biệt thự là biểu tượng của sự sang trọng, đẳng cấp và phong cách sống cao cấp. Việc thiết kế và vẽ một căn biệt thự không chỉ đòi hỏi kiến thức về kiến trúc mà còn cần khả năng thẩm mỹ, sáng tạo và hiểu biết sâu sắc về nhu cầu của khách hàng. Trong bài viết này, chúng tôi sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những bước cơ bản nhất cho đến các kỹ thuật nâng cao, giúp bạn tự tin vẽ ra những bản thiết kế biệt thự ấn tượng, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật và thẩm mỹ.

Lưu ý: Bài viết này hướng tới cả người mới bắt đầu và những kiến trúc sư, nhà thiết kế đã có kinh nghiệm muốn nâng cao kỹ năng vẽ biệt thự của mình. Nếu bạn là người mới, hãy bắt đầu từ phần Cơ bản. Nếu đã có nền tảng, phần Nâng cao sẽ cung cấp những kỹ thuật và mẹo chuyên sâu.

Mục lục

1. Hiểu rõ yêu cầu và phong cách của khách hàng
2. Nghiên cứu địa hình và môi trường xung quanh
3. Lựa chọn phần mềm và công cụ vẽ phù hợp
4. Các bước vẽ sơ đồ mặt bằng (Floor Plan)
5. Thiết kế mặt đứng (Elevation) và mặt cắt (Section)
6. Tạo mô hình 3D và render realistic
7. Lựa chọn vật liệu và màu sắc
8. Chi tiết nội thất và cảnh quan
9. Kiểm tra và hoàn thiện bản vẽ
10. Mẹo và lưu ý quan trọng
11. Kết luận

1. Hiểu rõ yêu cầu và phong cách của khách hàng

1.1. Giao tiếp và thu thập thông tin

• Phỏng vấn chi tiết: Hỏi khách hàng về số lượng phòng, diện tích mong muốn, ngân sách, thời gian hoàn thiện, và các yêu cầu đặc biệt (ví dụ: phòng gym, hồ bơi, sân vườn).
• Tham khảo hình ảnh: Yêu cầu khách hàng cung cấp các hình ảnh, video hoặc tạp chí mà họ yêu thích để nắm bắt phong cách (hiện đại, cổ điển, tối giản, trung cổ, v.v.).
• Lập bảng yêu cầu (Brief): Tổng hợp mọi yêu cầu thành một tài liệu ngắn gọn, dễ tham khảo trong quá trình thiết kế.

1.2. Xác định phong cách kiến trúc

Phong cách	Đặc điểm chính	Vật liệu thường dùng	Màu sắc chủ đạo
Hiện đại (Modern)	Đường nét sạch sẽ, ít chi tiết	Thép, kính, bê tông	Trắng, đen, xám, tone kim loại
Tân cổ điển (Neo-Classical)	Cột, hoa văn, tỉ mỉ	Đá, gỗ, gạch	Vàng, be, nâu đậm
Tối giản (Minimalist)	Đơn giản, không gian mở	Gỗ, bê tông, kính	Xám nhạt, trắng, màu gỗ tự nhiên
Địa trung hải (Mediterranean)	Mái ngói, vườn xanh	Đá tự nhiên, gạch đất nung	Nâu đất, xanh biển, trắng cũ
Kiến trúc xanh (Green)	Tiết kiệm năng lượng, sinh thái	Gỗ tái chế, vật liệu cách nhiệt	Xanh lá, nâu gỗ, màu đất

2. Nghiên cứu địa hình và môi trường xung quanh

Có thể bạn quan tâm: Cách Để Vẽ Người: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

2.1. Thu thập dữ liệu địa hình

• Bản đồ địa hình (Topographic map): Xác định độ cao, độ dốc, vị trí các cây, đá, nguồn nước.
• Khảo sát thực địa: Đo đạc bằng GPS, máy đo độ cao, thu thập hình ảnh drone để có cái nhìn 360°.

2.2. Phân tích ánh sáng và gió

• Mặt trời: Xác định hướng mặt trời chiếu vào trong ngày (đặc biệt vào buổi sáng và chiều tối) để tối ưu hoá ánh sáng tự nhiên.
• Gió: Đánh giá hướng gió chính để thiết kế cửa sổ, cửa ra vào, và các khu vực thông gió tự nhiên.

2.3. Quy định pháp lý và quy hoạch

• Quy hoạch đô thị: Kiểm tra độ cao tối đa, tỷ lệ xây dựng, khoảng cách lề đường.
• Quy chuẩn xây dựng: Tuân thủ tiêu chuẩn về an toàn cháy nổ, cách âm, cách nhiệt.

3. Lựa chọn phần mềm và công cụ vẽ phù hợp

Nhiệm vụ	Phần mềm đề xuất	Lý do
Vẽ 2D (floor plan, elevation)	AutoCAD, ArchiCAD, BricsCAD	Độ chính xác cao, chuẩn BIM.
Mô hình 3D & render	SketchUp + V-Ray, Revit, Rhino + Grasshopper	Dễ dàng tạo mô hình, render realistic.
Thiết kế nội thất	3ds Max, Blender, Chief Architect	Công cụ mạnh mẽ cho nội thất chi tiết.
Phân tích năng lượng	Sefaira, IES VE	Đánh giá hiệu suất năng lượng, tối ưu hoá.
Trình bày dự án	Adobe InDesign, Photoshop	Tạo bản trình bày chuyên nghiệp cho khách hàng.

Tips: Nếu mới bắt đầu, hãy học SketchUp cho mô hình 3D nhanh chóng, kết hợp với AutoCAD cho bản vẽ kỹ thuật chi tiết.

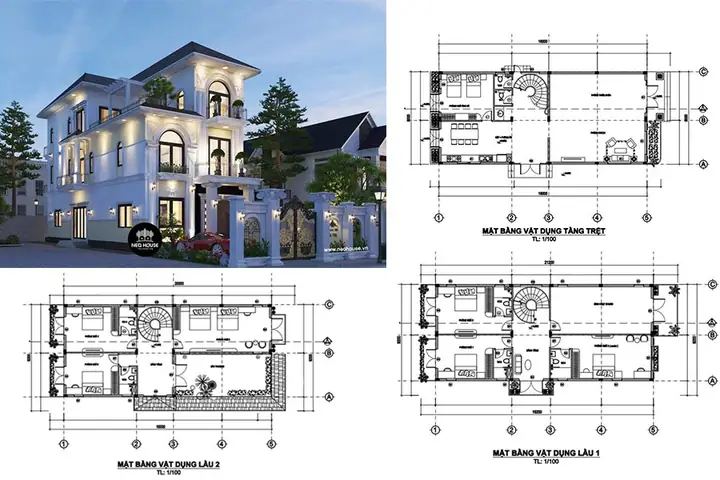

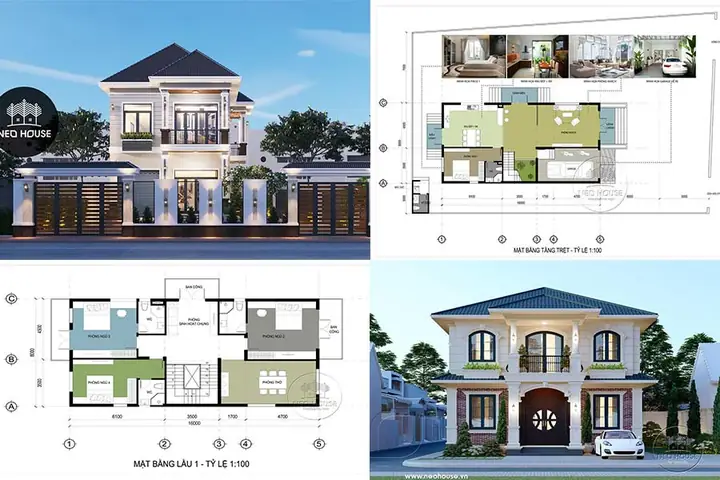

4. Các bước vẽ sơ đồ mặt bằng (Floor Plan)

4.1. Xác định tỷ lệ và lưới (grid)

Có thể bạn quan tâm: Cách Vẽ Ốc Sên Đầy Đủ Từ A‑z: Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu

• Tỷ lệ chuẩn: 1:100 (1cm = 1m) cho bản vẽ tổng thể, 1:50 cho chi tiết.
• Lưới: Đặt lưới 5m hoặc 10m để sắp xếp không gian một cách hợp lý.

4.2. Phân chia không gian chức năng

1. Khu vực công cộng: Phòng khách, phòng ăn, bếp, phòng giải trí.
2. Khu vực riêng tư: Phòng ngủ chính, phòng ngủ phụ, phòng làm việc.
3. Khu vực dịch vụ: Nhà vệ sinh, phòng giặt, kho chứa.
4. Khu vực ngoài trời: Sân vườn, hồ bơi, ban công.

4.3. Vẽ các thành phần cơ bản

• Tường: Đánh dấu độ dày tường (bê tông 20cm, gạch 10cm, etc.).
• Cửa ra vào & cửa sổ: Đánh dấu kích thước, hướng mở.
• Cột và dầm: Đánh dấu vị trí và kích thước để hỗ trợ cấu trúc.
• Hệ thống kỹ thuật: Đường ống nước, điện, điều hòa.

4.4. Kiểm tra lưu thông và chu vi

• Đảm bảo lối đi liên tục giữa các phòng, không có “cái chết” trong giao thông nội bộ.
• Đặt cửa ra vào chính hướng về phía ánh sáng tự nhiên và góc nhìn đẹp.

5. Thiết kế mặt đứng (Elevation) và mặt cắt (Section)

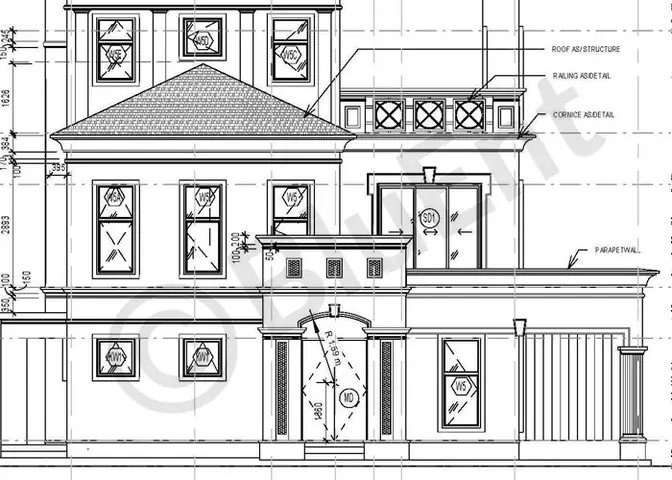

5.1. Mặt đứng (Elevation)

• Xác định tỷ lệ: Thường 1:100 hoặc 1:50 tùy độ chi tiết.
• Thể hiện các lớp vật liệu: Đánh dấu đá, gạch, kính, gỗ bằng ký hiệu chuẩn.
• Chi tiết cửa và cửa sổ: Vẽ khung, kính, tay nắm, và các phụ kiện.
• Nhấn mạnh điểm nhấn kiến trúc: Cột, mái, ban công, lan can.

5.2. Mặt cắt (Section)

• Chọn vị trí cắt: Thông thường cắt qua trung tâm nhà để thể hiện toàn bộ chiều cao và cấu trúc.
• Hiển thị độ cao các tầng: Sàn, trần, mái, và các không gian kỹ thuật.
• Mô tả hệ thống cách âm, cách nhiệt: Đánh dấu lớp cách âm, cách nhiệt, và vật liệu cách nhiệt.

5.3. Ký hiệu và chú thích

Có thể bạn quan tâm: Cách Vẽ Ấm Trà Đầy Đặn Và Độc Đáo: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu

• Sử dụng ký hiệu chuẩn (ISO, VNCD) để người đọc dễ hiểu.
• Ghi chú vật liệu, độ dày, độ cao, độ nghiêng một cách chi tiết.

6. Tạo mô hình 3D và render realistic

6.1. Xây dựng mô hình 3D

1. Nhập bản vẽ 2D vào phần mềm 3D (AutoCAD → Revit, SketchUp → V-Ray).
2. Tạo khối tường, sàn, mái dựa trên dữ liệu kỹ thuật.
3. Thêm các chi tiết kiến trúc: lan can, mái vòm, cột, cầu thang.

6.2. Áp dụng vật liệu và texture

• Vật liệu thực tế: Sử dụng thư viện vật liệu chuẩn (V-Ray Material Library, SketchUp 3D Warehouse).
• Texture chất lượng cao: Tải texture độ phân giải 4K trở lên để render chi tiết.

6.3. Cài đặt ánh sáng và môi trường

• HDRI (High Dynamic Range Image): Dùng HDRI để mô phỏng ánh sáng môi trường tự nhiên.
• Sun & Sky: Đặt vị trí mặt trời theo thời gian trong ngày và vị trí địa lý thực tế.
• Light baking: Khi render nội thất, sử dụng light baking để tăng tốc độ render.

6.4. Render cuối cùng

• Độ phân giải: 1920×1080 (HD) cho trình bày, 3840×2160 (4K) cho portfolio.
• Post‑processing: Sử dụng Photoshop hoặc Lightroom để chỉnh màu, độ tương phản, thêm hiệu ứng ánh sáng.

7. Lựa chọn vật liệu và màu sắc

7.1. Vật liệu ngoại thất

Có thể bạn quan tâm: Cách Vẽ Đôi Mắt Đẹp Và Tự Nhiên: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

Vị trí	Vật liệu đề xuất	Lợi ích	Ghi chú
Mái	Tấm ngói đất nung, tôn màu	Bảo vệ, thẩm mỹ	Chọn màu phù hợp phong cách
Tường ngoài	Gạch không nung, đá tự nhiên, bê tông	Độ bền, cách nhiệt	Kết hợp với lớp sơn chịu thời tiết
Cửa sổ	Kính cường lực, khung nhôm hoặc gỗ	Cách âm, cách nhiệt	Sử dụng kính Low‑E để giảm nhiệt

7.2. Vật liệu nội thất

• Sàn: Gỗ công nghiệp, đá marble, gạch ceramic cao cấp.
• Trần: Vách ngăn thạch cao, gỗ, hoặc bê tông trần.
• Nội thất: Gỗ óc chó, gỗ sồi, kim loại sơn tĩnh điện.

7.3. Bảng màu gợi ý

Màu chính	Màu phụ	Ứng dụng
Trắng sáng	Xám nhạt	Tường, trần, nội thất hiện đại
Đen mat	Vàng đồng	Cửa, khung, chi tiết kim loại
Nâu gỗ tự nhiên	Xanh lá	Nội thất, sàn gỗ, cửa sổ
Xanh biển	Kem	Biệt thự phong cách Địa Trung Hải

8. Chi tiết nội thất và cảnh quan

8.1. Nội thất

• Phòng khách: Sofa lớn, bàn trà gỗ, kệ tivi âm tường, đèn chùm.
• Phòng ngủ chính: Giường king-size, tủ quần áo âm tường, khu vực làm việc mini.
• Bếp: Đảo bếp bằng đá granite, tủ bếp gỗ công nghiệp, thiết bị nội thất cao cấp.
• Phòng tắm: Bồn tắm đứng, vòi sen massage, gạch đá mosaic.

8.2. Cảnh quan

• Sân vườn: Cây xanh lâu năm, thảm cỏ xanh mượt, lối đi đá.
• Hồ bơi: Thiết kế dạng tự nhiên, khu vực ghế dài, ánh sáng LED dưới nước.
• Khu vực BBQ + lounge: Bàn gỗ, ghế da, bếp nướng, ánh sáng ấm.
• Hệ thống chiếu sáng ngoại thất: Đèn hắt sáng, đèn nền đường, đèn chiếu sáng tường.

9. Kiểm tra và hoàn thiện bản vẽ

9.1. Kiểm tra kỹ thuật

• Độ chính xác kích thước: Sử dụng công cụ đo trong phần mềm để kiểm tra.
• Tuân thủ quy chuẩn xây dựng: Kiểm tra các thông số như độ dày tường, khoảng cách lề đường, chiều cao trần.
• Kiểm tra hệ thống kỹ thuật: Đảm bảo vị trí ống nước, điện, điều hòa không giao nhau sai vị trí.

9.2. Kiểm tra thẩm mỹ

• Tỷ lệ và cân đối: Đánh giá tỉ lệ chiều cao/tổn thất, cân bằng mặt tiền.
• Màu sắc và vật liệu: Kiểm tra sự hài hòa giữa các màu và vật liệu.
• Chi tiết kiến trúc: Đảm bảo các chi tiết như cột, lan can, mái có độ chi tiết phù hợp.

9.3. Chuẩn bị hồ sơ công trình

• Bản vẽ tổng thể: Mặt bằng, mặt đứng, mặt cắt, chi tiết.
• Bản vẽ kỹ thuật: Cơ điện, cấp thoát nước, phòng cháy chữa cháy.
• Bản vẽ nội thất và cảnh quan: Đánh dấu vị trí nội thất, cây xanh, hệ thống chiếu sáng.
• Bản vẽ BIM (nếu có): Định dạng .rvt hoặc .ifc cho các nhà thầu.

10. Mẹo và lưu ý quan trọng

1. Luôn lưu trữ dự án theo ngày và phiên bản để tránh mất mát dữ liệu.
2. Sử dụng layer (lớp) hợp lý: tách riêng các thành phần như tường, nội thất, hệ thống kỹ thuật.
3. Tham khảo các dự án thực tế: Đọc báo cáo dự án, xem video walkthrough để nắm bắt xu hướng.
4. Tối ưu hoá mô hình 3D: Loại bỏ các polygon không cần thiết để giảm thời gian render.
5. Đánh giá năng lượng: Sử dụng công cụ phân tích năng lượng để tối ưu hoá hiệu suất, giảm chi phí vận hành.
6. Tham khảo ý kiến chuyên gia: Đối với các phần cấu trúc quan trọng, luôn nhờ kiến trúc sư kết cấu hoặc kỹ sư xây dựng kiểm tra.
7. Thực hành thường xuyên: Vẽ ít nhất 1 bản thiết kế mỗi tuần để nâng cao kỹ năng.

11. Kết luận

Việc vẽ biệt thự không chỉ là công việc của một người thiết kế mà còn là quá trình kết hợp giữa kiến thức kỹ thuật, thẩm mỹ và sự hiểu biết sâu sắc về nhu cầu của khách hàng. Từ việc thu thập yêu cầu, nghiên cứu địa hình, lựa chọn phần mềm, cho tới việc tạo mô hình 3D và render realistic, mỗi bước đều đóng góp vào thành phẩm cuối cùng – một căn biệt thự không chỉ đẹp mắt mà còn bền vững và tiện nghi.

Hy vọng rằng hướng dẫn chi tiết trên sẽ giúp bạn tự tin hơn trong quá trình thiết kế, nâng cao trình độ chuyên môn và tạo ra những công trình biệt thự đẳng cấp, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật và thẩm mỹ. Hãy áp dụng những kiến thức này, thực hành thường xuyên và không ngừng sáng tạo – thành công sẽ đến với những ai kiên trì và đam mê.

Chúc bạn thành công!
