Cách Vẽ Biểu Đồ Momen Uốn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực cơ học kết cấu, momen uốn (bending moment) là một trong những đại lượng quan trọng nhất, giúp chúng ta hiểu và dự đoán hành vi của các cấu kiện khi chịu tải. Việc vẽ biểu đồ momen uốn không chỉ là một bước trong quá trình phân tích kết cấu mà còn là công cụ hỗ trợ thiết kế, kiểm tra độ an toàn và tối ưu hoá cấu trúc. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ các khái niệm cơ bản, cách lập phương trình momen, cho tới các phương pháp vẽ biểu đồ momen uốn bằng tay và bằng phần mềm.

1. Khái Niệm Cơ Bản Về Momen Uốn

1.1 Định Nghĩa

Momen uốn tại một điểm trên thanh (hoặc cấu kiện) là tích của lực tác dụng và khoảng cách vuông góc từ điểm này đến trục quay. Khi một thanh chịu tải lệch, nó sẽ bị uốn cong và tạo ra một mô men nội tại nhằm cân bằng lực bên ngoài.

M = F \times a

Trong đó:
– (M) là momen uốn (đơn vị: N·m hoặc kN·m),
– (F) là lực tác dụng (N hoặc kN),
– (a) là khoảng cách vuông góc từ trục quay tới đường tác dụng của lực (m).

1.2 Đặc Điểm Của Biểu Đồ Momen Uốn

• Độ dốc của biểu đồ momen tại một điểm tương đương với tải trọng (hoặc lực phân bố) tại điểm đó.
• Độ dốc của độ dốc (tức là độ cong) tương đương với tải trọng phân bố (nếu có).
• Vùng có momen dương thường gây ra cắt ngang dương, trong khi momen âm gây cắt ngang âm. Điều này quan trọng khi xác định vị trí chịu tải lớn nhất và lựa chọn kích thước tiết diện.

1.3 Các Loại Tải Thông Thường

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Lực Dọc: Hướng Dẫn Chi Tiết Từ A Đến Z

Loại tải	Đặc điểm	Mô tả biểu đồ momen
Tải tập trung (P)	Áp dụng tại một điểm	Đường thẳng có độ dốc thay đổi đột ngột tại vị trí tải
Tải phân bố đều (w)	Phân bố đồng đều dọc toàn bộ chiều dài	Đồ thị momen hình parabol
Tải phân bố không đều (wx)	Tăng dần hoặc giảm dần theo vị trí	Đồ thị momen là đa thức bậc ba
Tải mô-men cố định (M0)	Áp dụng mô-men tại đầu hoặc giữa	Đường thẳng hoặc parabol tùy vị trí

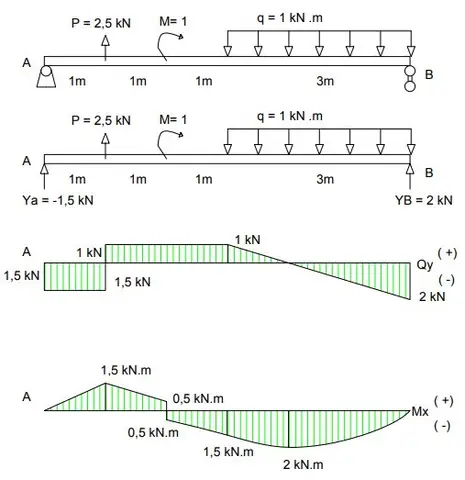

2. Các Bước Cơ Bản Để Vẽ Biểu Đồ Momen Uốn Bằng Tay

2.1 Bước 1: Xác Định Hình Thái Cấu Kiện và Điều Kiện Giới Hạn

• Kiểu cấu kiện: Thanh đơn, cột, dầm liên kết, dầm cố định, dầm tự do… Mỗi loại có điều kiện hỗ trợ khác nhau (bằng, tự do, cố định, xoay).
• Điều kiện giới hạn: Độ dịch chuyển và góc quay tại các điểm neo (ví dụ: cố định – không dịch chuyển và không xoay; tự do – không có phản lực hay mô-men).

2.2 Bước 2: Vẽ Sơ Đồ Tải và Đánh Dấu Các Điểm Quan Trọng

• Vẽ thanh trên giấy kèm các tải (P, w, M0…) và các vị trí hỗ trợ (A, B, C…).
• Đánh dấu các vị trí quan trọng: vị trí tải tập trung, điểm thay đổi tải, vị trí cần kiểm tra (thường là điểm trung tâm hoặc điểm có tải lớn nhất).

2.3 Bước 3: Tính Phản Lực Hỗ Trợ (R) và Mô-men Hỗ Trợ (M)

Sử dụng các phương pháp:
– Cân bằng lực: (\sum F_y = 0)
– Cân bằng mô-men: (\sum M = 0) (lấy điểm cố định hoặc bất kỳ điểm nào để tính).

Ví dụ: Dầm đơn giản chịu tải tập trung P ở giữa, hai neo A và B:

R_A = R_B = \frac{P}{2}

2.4 Bước 4: Lập Phương Trình Momen Trên Các Đoạn

Chia dầm thành các đoạn giữa các điểm tải hoặc thay đổi tải. Với mỗi đoạn, viết công thức momen (M(x)) dựa trên quy tắc “tích phân”:

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Levey‑jennings: Hướng Dẫn Chi Tiết Từ A Đến Z

M(x) = \text{Mô-men tại điểm đầu} + \int_0^x V(\xi) \, d\xi

hoặc trực tiếp:

M(x) = R_A \cdot x – \sum (\text{tải} \times \text{khoảng cách})

Ví dụ: Dầm dài (L) chịu tải phân bố đều (w) và tải tập trung (P) tại khoảng cách (a) từ A

• Đoạn 1 (0 ≤ x ≤ a):

  M_1(x) = R_A \cdot x – \frac{w x^2}{2}

• Đoạn 2 (a ≤ x ≤ L):

  M_2(x) = R_A \cdot x – \frac{w x^2}{2} – P (x-a)

2.5 Bước 5: Xác Định Giá Trị Momen Tại Các Điểm Đặc Trưng

• Momen tại các neo: Thường bằng 0 đối với neo tự do, hoặc giá trị không bằng 0 đối với neo cố định.
• Momen cực đại: Tìm bằng cách lấy đạo hàm bậc nhất của (M(x)) và đặt bằng 0 (điều kiện (V(x)=0)). Kiểm tra các nghiệm trong miền đoạn.

2.6 Bước 6: Vẽ Đồ Thị Momen

• Trục hoành: vị trí (x) dọc theo dầm (đơn vị: m).
• Trục tung: momen (M(x)) (đơn vị: kN·m).
• Vẽ các đoạn đường thẳng hoặc parabol tùy theo công thức.
• Đánh dấu các giá trị cực đại, cực tiểu và các điểm chuyển đổi (điểm gãy, điểm tải).

2.7 Bước 7: Kiểm Tra và Hoàn Thiện

• Kiểm tra tính liên tục tại các điểm chuyển đổi (momen phải liên tục, nhưng độ dốc (tải cắt) có thể nhảy).
• Đối chiếu với quy tắc “độ dốc = tải” để xác nhận độ dốc đúng.
• Ghi chú các giá trị quan trọng (momen cực đại, vị trí, loại tải gây ra).

3. Phương Pháp Vẽ Biểu Đồ Momen Uốn Bằng Phần Mềm

3.1 Sử Dụng Excel

1. Tạo Bảng Dữ Liệu: Nhập các vị trí (x) (bước 0.1 m hoặc tùy ý) và tính (M(x)) bằng công thức đã lập.
2. Áp Dụng Công Thức: Sử dụng các hàm Excel như =R_Ax - wx^2/2 - IF(x>a, P(x-a),0).
3. Vẽ Đồ Thị: Chọn dữ liệu, vào “Insert → Scatter (Smooth Lines)”. Đặt tiêu đề, trục, và hiển thị các điểm cực đại bằng cách thêm “Data Labels”.

3.2 Sử Dụng SAP2000 / ETABS

• Nhập mô hình: Vẽ dầm, áp dụng tải và điều kiện neo.
• Chạy phân tích: Chọn “Output → Bending Moment Diagram”.
• Xuất biểu đồ: Lưu dưới dạng hình ảnh hoặc PDF. Phần mềm tự động tính toán phản lực, momen và cung cấp các giá trị cực đại.

3.3 Sử Dụng Python (Matplotlib + Numpy)

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Hàm Số: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

import numpy as np
import matplotlib.pyplot as plt # Thông số dầm
L = 6.0 # độ dài (m)
w = 5.0 # tải phân bố đều (kN/m)
P = 20.0 # tải tập trung (kN)
a = 2.5 # khoảng cách tải P từ A (m) # Phản lực neo (đơn giản cho dầm đơn giản bị cố định ở A và tự do ở B)
RA = (wL + P)/2
RB = (wL + P)/2 x = np.linspace(0, L, 500) def M(x): M = RAx - wx2/2 M = np.where(x>a, M - P(x-a), M) return M M_vals = M(x) plt.figure(figsize=(10,5))
plt.plot(x, M_vals, label='M(x)')
plt.title('Biểu Đồ Momen Uốn')
plt.xlabel('Vị trí x (m)')
plt.ylabel('Momen (kN·m)')
plt.grid(True)
plt.axhline(0, color='black', linewidth=0.5)
plt.legend()
plt.show()

Kết quả sẽ cho bạn một đồ thị momen uốn mượt mà, dễ dàng xác định các giá trị cực đại.

3.4 So Sánh Các Phương Pháp

Phương pháp	Độ chính xác	Độ linh hoạt	Yêu cầu phần cứng	Thời gian học
Vẽ tay	Tốt (nếu tính toán đúng)	Cao (có thể tùy chỉnh nhanh)	Không cần	Trung bình
Excel	Trung bình – cao	Cao (tự động tính)	Máy tính	Thấp
SAP2000/ETABS	Rất cao	Cao (đa dạng tải, hỗ trợ 3D)	Máy tính mạnh	Trung bình – cao
Python	Rất cao	Rất cao (tự động hoá, lặp)	Máy tính + Python	Cao (cần lập trình)

4. Ứng Dụng Thực Tế Của Biểu Đồ Momen Uốn

4.1 Thiết Kế Dầm Bê Tông Cốt Thép

• Xác định vị trí chịu tải lớn nhất: Dựa vào biểu đồ momen, chọn vị trí đặt cốt thép chịu uốn (thường là ở các vị trí có momen cực đại).
• Tính độ dày lớp bảo vệ: Đảm bảo lớp bảo vệ đủ để tránh ăn mòn và chịu tải bề mặt.

4.2 Kiểm Tra Cột Khi Chịu Tải Lateral

• Khi cột chịu tải ngang, biểu đồ momen uốn giúp xác định độ lệch và điểm gãy tiềm năng.
• Áp dụng quy tắc “cột chịu momen lớn nhất tại vị trí gần neo cố định”.

4.3 Phân Tích Cầu Treo

• Các thanh dây và thanh chịu lực trong cầu treo thường được thiết kế dựa trên biểu đồ momen uốn, để tối ưu hoá trọng lượng và độ bền.

4.4 Kiểm Tra Sự Ổn Định Của Dầm Khi Bị Nứt

• Khi dầm bị nứt, khu vực nứt sẽ thay đổi độ cứng, làm thay đổi biểu đồ momen. So sánh biểu đồ trước và sau nứt giúp đánh giá mức độ hư hỏng.

5. Lưu Ý Khi Vẽ Biểu Đồ Momen Uốn

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Hoa Gió: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Đơn vị thống nhất: Đảm bảo sử dụng cùng một hệ đơn vị (kN, m) cho toàn bộ tính toán.
2. Độ chính xác của phản lực: Sai lệch một chút trong phản lực sẽ làm sai toàn bộ biểu đồ.
3. Kiểm tra tính liên tục: Momen phải liên tục tại mọi điểm; nếu có sự gián đoạn, cần xem lại mô hình tải.
4. Không nhầm lẫn giữa momen dương và âm: Quy ước dương thường là momen tạo cắt dương (theo chiều kim đồng hồ) – tùy theo tiêu chuẩn quốc gia.
5. Sử dụng phần mềm hỗ trợ: Đối với các cấu kiện phức tạp (đa tải, đa cột), phần mềm sẽ giảm thiểu sai số và tiết kiệm thời gian.

6. Bài Tập Thực Hành

Bài 1: Dầm Đơn 8 m, Cố Định Hai Mọc, Tải Phân bố đều 10 kN/m

• Yêu cầu: Vẽ biểu đồ momen uốn, xác định giá trị cực đại và vị trí.
• Gợi ý: Dùng công thức (M(x)=\frac{wL}{12}(L^2-4x^2)) cho dầm cố định hai móc.

Bài 2: Dầm 6 m, Cố Định Một Móc (A) và Tự Do (B), Tải tập trung 20 kN đặt tại 2 m từ A

• Yêu cầu: Tính phản lực, lập phương trình momen, vẽ biểu đồ.
• Gợi ý: Phản lực tại A: (R_A = 20 \times \frac{6-2}{6}=13.33) kN, (M_A = -\frac{20 \times 2 \times 4}{6}= -26.67) kN·m.

Bài 3: Dầm 10 m, Tải phân bố không đều (w(x)=2+0.5x) kN/m, neo cố định ở A, tự do ở B

• Yêu cầu: Tính mô-men ở A và B, vẽ biểu đồ momen.
• Gợi ý: Tích phân tải: (W = \int_0^{10} (2+0.5x)dx = 2(10)+0.5\frac{10^2}{2}=20+25=45) kN. Tính trung tâm tải để tìm phản lực và mô-men.

7. Kết Luận

Việc vẽ biểu đồ momen uốn không chỉ là một kỹ năng cơ bản trong môn Cơ học kết cấu mà còn là nền tảng để thiết kế, kiểm tra và tối ưu hoá các công trình xây dựng. Từ việc nắm vững các công thức cơ bản, đến việc áp dụng các công cụ hiện đại như Excel, Python hay các phần mềm chuyên ngành, bạn có thể thực hiện phân tích một cách chính xác và hiệu quả.

Hãy luôn nhớ:

• Xác định đúng điều kiện giới hạn và tải.
• Tính phản lực hỗ trợ một cách chính xác.
• Lập phương trình momen cho từng đoạn.
• Kiểm tra độ liên tục và độ dốc của đồ thị.
• Sử dụng công cụ hỗ trợ khi cấu kiện phức tạp.

Với những kiến thức và phương pháp trên, bạn đã sẵn sàng để đối mặt với bất kỳ bài toán momen uốn nào, dù là trong môi trường học tập hay trong thực tế công việc. Chúc bạn thành công và luôn tạo ra những thiết kế an toàn, bền vững!
