Cách Vẽ Biểu Đồ Nội Lực: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về biểu đồ nội lực

Trong lĩnh vực kỹ thuật cơ khí, xây dựng và cơ cấu máy móc, biểu đồ nội lực (còn gọi là biểu đồ lực nội) là một công cụ quan trọng giúp các kỹ sư, nhà thiết kế và nhà nghiên cứu phân tích và dự đoán cách các lực tác động lên một cấu trúc hoặc thành phần. Việc vẽ biểu đồ nội lực một cách chính xác không chỉ giúp xác định các điểm yếu, nguy cơ phá hỏng mà còn tối ưu hoá thiết kế, giảm chi phí vật liệu và nâng cao độ an toàn.

1.1. Định nghĩa và vai trò

• Định nghĩa: Biểu đồ nội lực là một biểu đồ thể hiện sự phân bố các nội lực (lực kéo, lực nén, mô-men uốn, lực cắt…) dọc theo một thành phần cấu trúc (ví dụ: dầm, trụ, thanh, cột).
• Vai trò:
• Xác định vị trí và mức độ lớn nhất của các nội lực.
• Dự đoán sự phá hỏng hoặc biến dạng.
• Hỗ trợ trong việc lựa chọn vật liệu và kích thước tiêu chuẩn.
• Đánh giá tính ổn định và độ bền của cấu trúc.

1.2. Các loại nội lực phổ biến

Loại nội lực	Ký hiệu	Đơn vị	Mô tả
Lực kéo	(N)	N	Lực kéo dọc trục thành phần, làm cho thành phần dài ra.
Lực nén	(P)	N	Lực nén dọc trục, làm cho thành phần ngắn lại.
Mô-men uốn	(M)	N·m	Mô-men gây uốn, tạo ra sự cong của dầm.
Lực cắt	(V)	N	Lực cắt vuông góc với trục, gây trượt các mặt cắt.
Mô-men xoắn	(T)	N·m	Mô-men xoắn quanh trục, gây biến dạng hình trụ.

2. Các bước chuẩn bị trước khi vẽ biểu đồ nội lực

2.1. Thu thập dữ liệu và thông số kỹ thuật

1. Bản vẽ thiết kế: Bao gồm kích thước, hình dạng, vị trí hỗ trợ (bằng, tự do, cố định).
2. Tải trọng: Các tải trọng tĩnh (trọng lượng, lực đặt) và tải trọng động (gió, địa chấn).
3. Điều kiện biên: Hỗ trợ, khớp nối, ràng buộc.
4. Vật liệu: Đặc tính cơ học (modulus đàn hồi, giới hạn chảy, hệ số Poisson).

2.2. Lựa chọn phương pháp phân tích

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Momen Xoắn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Phương pháp tĩnh học (Statically Determinate): Khi cấu trúc có đủ điều kiện để giải bằng các phương trình cân bằng (3 phương trình trong 2D).
• Phương pháp năng lượng (Energy Method): Dùng trong các cấu trúc không xác định tĩnh (statically indeterminate).
• Phương pháp phần tử hữu hạn (Finite Element Method – FEM): Khi cấu trúc phức tạp, tải trọng không đồng đều hoặc có hình dạng phi chuẩn.

2.3. Công cụ hỗ trợ

• Giấy vẽ và bút kỹ thuật: Đối với việc vẽ tay.
• Phần mềm CAD: AutoCAD, SolidWorks để vẽ bản vẽ chi tiết.
• Phần mềm phân tích: SAP2000, ANSYS, Abaqus, hoặc các phần mềm miễn phí như FreeCAD + FEM.
• Bảng tính Excel: Đối với các tính toán đơn giản và vẽ biểu đồ bằng đồ thị.

3. Nguyên tắc cơ bản trong vẽ biểu đồ nội lực

3.1. Quy tắc dấu và hướng

Nội lực	Dấu (+)	Dấu (-)	Hướng (trong biểu đồ)
Lực kéo	+	–	Hướng dương: kéo; Hướng âm: nén
Lực nén	–	+	Hướng dương: nén; Hướng âm: kéo
Mô-men uốn	+	–	Hướng dương: uốn theo chiều kim đồng hồ; Hướng âm: ngược chiều kim đồng hồ
Lực cắt	+	–	Hướng dương: lên trên; Hướng âm: xuống dưới
Mô-men xoắn	+	–	Hướng dương: xoắn phải; Hướng âm: xoắn trái

3.2. Định luật nội lực

• Định luật cân bằng lực: Tổng các lực và mô-men phải bằng 0.
• Định luật phân phối nội lực: Nội lực tại một đoạn chỉ phụ thuộc vào tải trọng và điều kiện biên phía trước đoạn đó.
• Định luật superposition (trong trường hợp tuyến tính): Tổng nội lực là tổng các nội lực riêng lẻ do từng tải trọng gây ra.

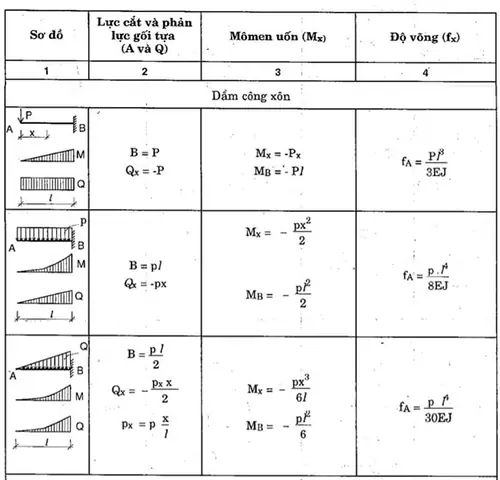

3.3. Các dạng biểu đồ nội lực tiêu chuẩn

1. Biểu đồ mô-men uốn: Thường có dạng tam giác, hình thang hoặc parabol tùy vào loại tải (điểm, phân bố đều, phân bố biến đổi).
2. Biểu đồ lực cắt: Thường có dạng bước (step) hoặc tam giác.
3. Biểu đồ lực kéo/nén: Thường là đường thẳng hoặc đoạn thẳng liền mạch.
4. Biểu đồ mô-men xoắn: Dạng hằng số hoặc tuyến tính giảm tăng tùy vào tải xoắn.

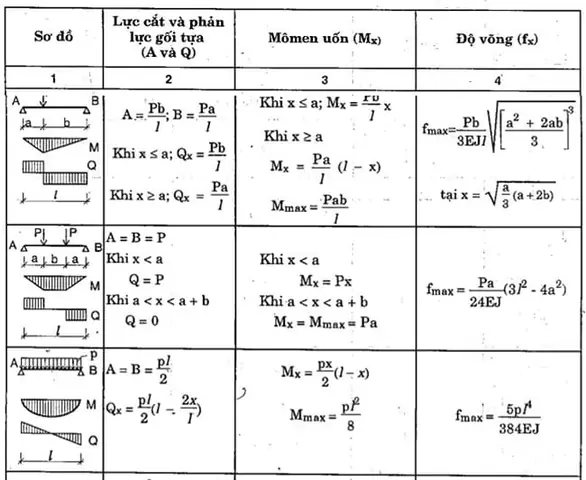

4. Quy trình chi tiết vẽ biểu đồ nội lực cho dầm đơn giản

Để minh hoạ, chúng ta sẽ thực hiện ví dụ dầm đơn giản chịu tải trọng tập trung. Dầm có độ dài (L = 6\,\text{m}), chịu một lực tập trung (P = 20\,\text{kN}) đặt tại khoảng cách (a = 2\,\text{m}) từ đầu trái, và được hỗ trợ đơn giản (bằng) ở hai đầu.

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Momen Uốn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

4.1. Bước 1: Xác định phản lực tại các hỗ trợ

Áp dụng điều kiện cân bằng:

\begin{cases}
R_A + R_B = P\
R_B \cdot L – P \cdot a = 0
\end{cases}

R_B = \frac{P \cdot a}{L} = \frac{20 \times 2}{6}=6.667\ \text{kN}

R_A = P – R_B = 20 – 6.667 = 13.333\ \text{kN}

4.2. Bước 2: Vẽ biểu đồ lực cắt (V)

• Ký hiệu: Trục hoành là vị trí (x) từ trái sang phải, trục tung là giá trị (V).
• Quy tắc: Khi qua một lực tập trung, giá trị (V) thay đổi đột biến bằng trị của lực (có dấu âm hoặc dương tùy hướng).
• Cụ thể:
• Từ (x = 0) tới (x = a (2 \text{ m})): (V = R_A = +13.333\ \text{kN}).
• Ngay sau (x = a): (V) giảm 20 kN, vì lực tập trung hướng xuống. Do đó (V = 13.333 – 20 = -6.667\ \text{kN}).
• Từ (x = a) tới (x = L): (V) giữ giá trị -6.667 kN cho đến cuối dầm.

Vẽ: Đường thẳng ngang ở +13.333 kN từ 0 → 2 m, rồi bước xuống -6.667 kN và giữ mức này tới 6 m.

4.3. Bước 3: Vẽ biểu đồ mô-men uốn (M)

Mô-men uốn được tính bằng tích phân của biểu đồ lực cắt hoặc bằng công thức:

M(x) = R_A \cdot x \quad (0 \le x \le a)

M(x) = R_A \cdot x – P \cdot (x – a) \quad (a \le x \le L)

• Tại (x = 0): (M = 0).
• Tại (x = a = 2) m: (M = 13.333 \times 2 = 26.667\ \text{kN·m}).
• Tại (x = L = 6) m: (M = 13.333 \times 6 – 20 \times (6-2) = 80 – 80 = 0\ \text{kN·m}).

Biểu đồ uốn sẽ là một tam giác lên tới đỉnh tại (x = 2) m, giá trị 26.667 kN·m, sau đó giảm tuyến tính về 0 tại (x = 6) m.

4.4. Bước 4: Kiểm tra tính hợp lệ

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Lực Dọc: Hướng Dẫn Chi Tiết Từ A Đến Z

• Điểm cực đại: Đối với dầm đơn giản, mô-men cực đại thường xảy ra tại vị trí tải trọng tập trung hoặc tại điểm hỗ trợ.
• Kiểm tra cân bằng: Tổng mô-men tại bất kỳ vị trí nào phải bằng 0 nếu xét toàn bộ dầm. Ví dụ, tính mô-men tổng tại (x = 4) m:

M(4) = 13.333 \times 4 – 20 \times (4-2) = 53.332 – 40 = 13.332\ \text{kN·m}

Kết quả khớp với đồ thị (điểm trung bình trên đoạn giảm).

4.5. Bước 5: Hoàn thiện biểu đồ

• Ghi chú: Đánh dấu các giá trị cực đại, điểm thay đổi (tải trọng, hỗ trợ).
• Đơn vị: Đảm bảo trục tung có đơn vị kN (lực cắt) hoặc kN·m (mô-men).
• Màu sắc: Đối với bản vẽ kỹ thuật, thường dùng màu đen cho đường chính, màu đỏ hoặc xanh cho các điểm quan trọng.

5. Vẽ biểu đồ nội lực cho dầm chịu tải phân bố đều

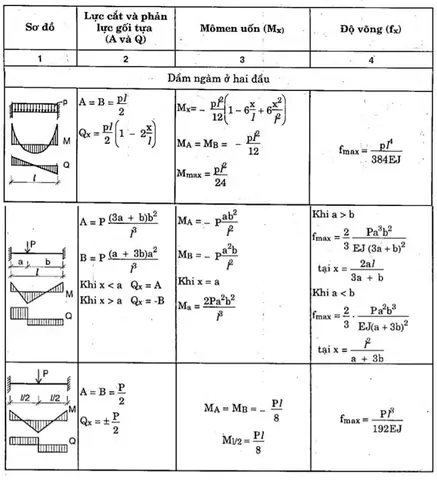

Tiếp theo, chúng ta sẽ xem xét dầm cố định ở hai đầu chịu tải trọng phân bố đều (w = 5\ \text{kN/m}) trên toàn chiều dài (L = 8\ \text{m}).

5.1. Tính phản lực và mô-men cố định

Với dầm cố định (cả hai đầu đều có khả năng chịu mô-men), ta cần sử dụng phương pháp định luật cân bằng + điều kiện biến dạng (độ cong tại hỗ trợ = 0).

• Phản lực: Do tải trọng phân bố đều và dầm đối xứng, lực phản lực tại mỗi đầu là:

R_A = R_B = \frac{wL}{2} = \frac{5 \times 8}{2}=20\ \text{kN}

• Mô-men cố định: Gọi (M_A) và (M_B) là mô-men cố định tại A và B. Đối với dầm cố định đối xứng, (M_A = M_B = M_f). Áp dụng điều kiện biến dạng (độ nghiêng và độ cong) hoặc công thức chuẩn:

M_f = -\frac{wL^2}{12}= -\frac{5 \times 8^2}{12}= -\frac{5 \times 64}{12}= -\frac{320}{12}= -26.667\ \text{kN·m}

Dấu âm cho thấy mô-men cố định tạo ra uốn ngược (đối chiều với mô-men do tải trọng phân bố).

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Levey‑jennings: Hướng Dẫn Chi Tiết Từ A Đến Z

5.2. Biểu đồ lực cắt (V)

Với tải phân bố đều, biểu đồ lực cắt là một đường thẳng giảm đều:

V(x) = R_A – w x

• Tại (x = 0): (V = 20\ \text{kN}).
• Tại (x = L = 8): (V = 20 – 5 \times 8 = -20\ \text{kN}).

Vẽ một đường thẳng từ (0, 20) tới (8, -20).

5.3. Biểu đồ mô-men uốn (M)

Mô-men uốn được tích phân từ biểu đồ lực cắt và cộng thêm mô-men cố định:

M(x) = M_A + R_A x – \frac{w x^2}{2}

Thay (M_A = -26.667) kN·m, (R_A = 20) kN, (w = 5) kN/m:

M(x) = -26.667 + 20x – 2.5 x^2

• Tại (x = 0): (M = -26.667) (đúng với mô-men cố định).
• Tại (x = 4) m (trung điểm): (M = -26.667 + 20 \times 4 – 2.5 \times 16 = -26.667 + 80 – 40 = 13.333\ \text{kN·m}).
• Tại (x = 8) m: (M = -26.667 + 20 \times 8 – 2.5 \times 64 = -26.667 + 160 – 160 = -26.667\ \text{kN·m}) (bằng mô-men cố định ở cuối).

Biểu đồ mô-men uốn sẽ có hình dạng parabol, với giá trị cực đại dương tại trung điểm (13.333 kN·m) và giá trị âm tại hai đầu (-26.667 kN·m).

5.4. Kiểm tra kết quả

• Điểm cực đại: Đối với dầm cố định, mô-men cực đại dương thường nằm ở giữa, mô-men cực tiểu (âm) ở hai đầu.
• Cân bằng mô-men: Tổng mô-men tại bất kỳ cắt nào phải bằng 0 nếu tính toàn bộ dầm, điều này thỏa mãn vì mô-men âm và dương cân bằng.

6. Phương pháp vẽ biểu đồ nội lực bằng phần mềm

6.1. Sử dụng AutoCAD + Excel

1. Tạo bản vẽ sơ đồ dầm trong AutoCAD, xác định các điểm quan trọng (hỗ trợ, tải trọng).
2. Tính toán phản lực bằng Excel, nhập công thức và nhận kết quả tự động.
3. Vẽ biểu đồ: Dùng công cụ “Chart” trong Excel để tạo đồ thị lực cắt và mô-men uốn; sau đó xuất ra hình ảnh và chèn vào bản vẽ AutoCAD.

6.2. Sử dụng SAP2000

1. Nhập mô hình: Định nghĩa dầm, hỗ trợ và tải trọng.
2. Chạy phân tích: SAP2000 sẽ tự động tính các nội lực.
3. Xem kết quả: Trên giao diện “Output” → “Frames” → “Shear Force Diagram” và “Moment Diagram”.
4. Xuất biểu đồ: Dùng chức năng “Export” để lưu dưới dạng PDF hoặc hình ảnh.

6.3. Phần mềm miễn phí: FreeCAD + CalculiX

• FreeCAD: Dùng để mô hình hoá dầm 3D.
• CalculiX: Thực hiện phân tích phần tử hữu hạn, xuất kết quả nội lực.
• Post‑processing: Dùng Python script để chuyển dữ liệu nội lực thành biểu đồ (matplotlib).

7. Những lỗi thường gặp khi vẽ biểu đồ nội lực và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Giá trị cực đại sai	Nhầm lẫn dấu (+/-) khi tính phản lực hoặc mô-men cố định	Kiểm tra lại dấu và hướng lực, luôn ghi chú hướng trên bản vẽ
Đồ thị không liên tục	Bỏ qua tải trọng tập trung hoặc không vẽ bước khi qua tải	Đánh dấu mọi tải điểm trên trục (x) và thực hiện bước thay đổi ngay tại vị trí đó
Sai đơn vị	Nhập tải trọng kN nhưng biểu đồ dùng N	Đảm bảo thống nhất đơn vị trong toàn bộ quá trình tính toán
Không thỏa mãn điều kiện biên	Khi dùng phương pháp tĩnh học cho cấu trúc không xác định	Áp dụng phương pháp năng lượng hoặc FEM cho các trường hợp không xác định
Độ phân giải đồ thị quá thấp	Khi vẽ tay, các điểm không đủ chi tiết	Sử dụng phần mềm để tạo đồ thị mịn, hoặc tăng số điểm tính toán khi vẽ tay

8. Ứng dụng thực tế của biểu đồ nội lực

1. Thiết kế cầu: Xác định vị trí đặt các thanh giằng, móc treo dựa trên mô-men cực đại.
2. Kết cấu nhà cao tầng: Đánh giá nội lực cho các cột và dầm chịu tải trọng trọng lực và gió.
3. Máy móc công nghiệp: Phân tích thanh truyền lực, trục quay để tránh hiện tượng gãy hoặc biến dạng quá mức.
4. Đánh giá độ an toàn: Trong các dự án xây dựng, biểu đồ nội lực là tài liệu quan trọng để được duyệt bởi cơ quan kiểm định.
5. Sửa chữa và bảo trì: Khi phát hiện nứt, lỗ, kỹ sư sử dụng biểu đồ nội lực để xác định mức độ ảnh hưởng và đề xuất biện pháp.

9. Kết luận

Việc vẽ biểu đồ nội lực không chỉ là một bước trong quá trình phân tích cấu trúc mà còn là nền tảng để đưa ra các quyết định thiết kế, tối ưu hoá và bảo đảm an toàn. Bài viết đã trình bày chi tiết từ các khái niệm cơ bản, quy trình chuẩn bị, các bước thực hiện cho dầm đơn giản và dầm cố định, cho tới việc áp dụng phần mềm hiện đại và xử lý các lỗi thường gặp. Đối với người mới bắt đầu, nên thực hành nhiều ví dụ thực tế, sử dụng cả phương pháp tay và phần mềm để nắm vững nguyên tắc và tăng độ chính xác.

Hãy luôn nhớ: Độ chính xác của biểu đồ nội lực phụ thuộc vào việc nhập dữ liệu đúng, hiểu đúng quy tắc dấu và hướng, cũng như lựa chọn phương pháp phân tích phù hợp với tính chất của cấu trúc. Khi áp dụng đúng, bạn sẽ có được một công cụ mạnh mẽ để giải quyết mọi thách thức trong thiết kế và phân tích cơ cấu.
