Cách Vẽ Các Khối Solidworks: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

SolidWorks là một trong những phần mềm CAD (Computer-Aided Design) 3D phổ biến nhất hiện nay, được sử dụng rộng rãi trong thiết kế cơ khí, công nghiệp, và nhiều lĩnh vực kỹ thuật khác. Một trong những nhiệm vụ cơ bản và quan trọng nhất khi làm việc với SolidWorks là vẽ các khối (solid) – tức là tạo ra các hình dạng ba chiều có thể được sử dụng để mô phỏng, phân tích và sản xuất. Bài viết này sẽ cung cấp hướng dẫn chi tiết, từng bước một, về cách vẽ các khối trong SolidWorks, bao gồm cả các khối cơ bản, khối phức tạp, cũng như các kỹ thuật nâng cao giúp bạn tối ưu hoá quy trình thiết kế.

1. Giới Thiệu Tổng Quan Về Khối Trong SolidWorks

1.1. Khái Niệm “Khối” (Solid)

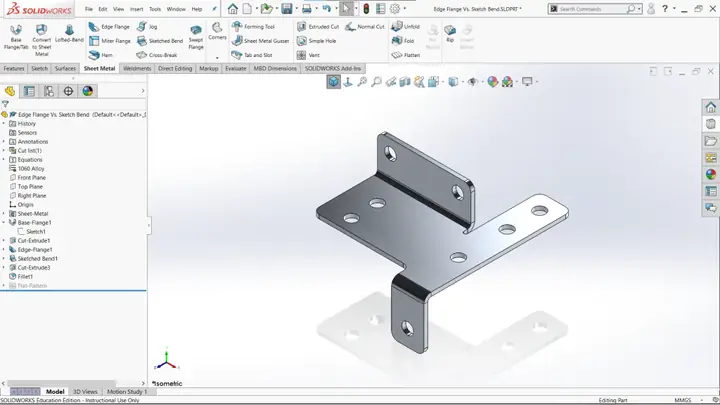

Trong SolidWorks, khối (solid) là một đối tượng ba chiều có bề mặt đóng kín, thể hiện khối lượng vật lý thực tế. Khối có thể được tạo ra từ các sketch (bản vẽ 2D) thông qua các lệnh như Extrude, Revolve, Sweep, Loft, hay từ các khối đã có sẵn qua các phép toán Boolean (Union, Subtract, Intersect).

1.2. Lợi Ích Khi Sử Dụng Khối SolidWorks

• Độ chính xác cao: Các phép tính kích thước, khối lượng, và các thuộc tính vật liệu được tính toán tự động.
• Tương tác mạnh mẽ: Khối có thể được dùng trong các mô phỏng (ANSYS, SolidWorks Simulation) để đánh giá ứng suất, nhiệt độ, dao động, v.v.
• Chuẩn bị sản xuất: Từ khối, bạn có thể tạo ra bản vẽ 2D (drawing) để giao cho nhà máy hoặc xuất file STL/STEP cho in 3D và gia công CNC.

2. Chuẩn Bị Môi Trường Làm Việc

2.1. Cài Đặt SolidWorks

Có thể bạn quan tâm: Cách Vẽ Các Hành Động: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Phiên bản: Đảm bảo sử dụng phiên bản SolidWorks mới nhất (2026/2026) để có các tính năng cập nhật, tuy nhiên các bước cơ bản vẫn tương tự các phiên bản trước.
• Cấu hình hệ thống: CPU đa nhân, RAM ít nhất 16 GB, card đồ họa hỗ trợ OpenGL.

2.2. Thiết Lập Đơn Vị Đo Lường

Vào Tools → Options → Document Properties → Units và chọn đơn vị phù hợp (mm, cm, in). Đối với hầu hết các thiết kế cơ khí, mm là lựa chọn phổ biến.

2.3. Tạo Tập Tin Mới

• File → New → Part để bắt đầu vẽ khối.
• Đặt tên file rõ ràng (ví dụ: Khối_Can_01.sldprt) để quản lý dễ dàng.

3. Các Khối Cơ Bản Trong SolidWorks

3.1. Khối Hình Hộp (Box) – Extrude Rectangle

1. Tạo Sketch trên mặt Front Plane (hoặc Top Plane).
2. Chọn công cụ Rectangle → vẽ một hình chữ nhật.
3. Dùng Smart Dimension để đặt kích thước (ví dụ: 100 mm × 50 mm).
4. Nhấn Exit Sketch.
5. Chọn Features → Extruded Boss/Base.
6. Nhập độ dày (depth) – ví dụ 30 mm → OK.
7. Kết quả: một khối hình hộp chữ nhật.

3.2. Khối Hình Trụ (Cylinder) – Extrude Circle

1. Sketch trên Top Plane.
2. Dùng Circle → click vào gốc tọa độ để đặt tâm.
3. Định kích thước đường kính (ví dụ 40 mm).
4. Extrude lên 80 mm → OK.

3.3. Khối Hình Cầu (Sphere) – Revolve

Có thể bạn quan tâm: Cách Vẽ Các Con Chữ Đẹp Và Ấn Tượng: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

1. Sketch trên Right Plane.
2. Vẽ một đường thẳng Centerline dọc trục Y, dài 60 mm.
3. Vẽ một nửa vòng tròn (arc) có bán kính 30 mm, một đầu nối với centerline.
4. Revolve Boss/Base → chọn Axis of Revolution là centerline → OK.

3.4. Khối Hình Nón (Cone) – Revolve

1. Sketch trên Right Plane.
2. Vẽ một tam giác vuông:
3. Đặt một đoạn thẳng dọc trục Y (độ dài 80 mm).
4. Vẽ một đoạn thẳng ngang (độ dài 40 mm) nối vào đầu trên của đoạn dọc.
5. Đoạn chéo nối hai đầu còn lại tạo thành góc nón.
6. Revolve quanh trục dọc → OK.

4. Kỹ Thuật Vẽ Khối Phức Tạp

4.1. Sử Dụng Lệnh Loft Để Tạo Khối Giữa Hai Sketch

Ví dụ: Tạo một khối có hình dạng biến đổi từ vòng tròn sang hình elip.

1. Sketch 1 trên Top Plane: Vòng tròn, đường kính 60 mm.
2. Sketch 2 trên Plane song song cách Top Plane 100 mm: Elip, trục lớn 80 mm, trục nhỏ 40 mm.
3. Vào Features → Lofted Boss/Base.
4. Chọn Sketch 1 và Sketch 2 trong danh sách.
5. Kiểm tra preview, nếu cần chỉnh Guide Curves để kiểm soát hình dạng.
6. OK → Hoàn thành.

4.2. Lệnh Sweep – Vẽ Khối Dọc Theo Đường Đường

Ví dụ: Tạo một ống uốn cong.

1. Sketch một profile (vòng tròn) trên Top Plane, bán kính 10 mm.
2. Tạo 3D Sketch hoặc 2D Sketch trên Front Plane để vẽ đường dẫn (path) – ví dụ một đường bán cung 180°.
3. Chọn Features → Sweep Boss/Base.
4. Chọn Profile (vòng tròn) và Path (đường dẫn).
5. OK → Đường ống uốn cong được tạo ra.

4.3. Phép Toán Boolean – Kết Hợp, Trừ, Giao

• Combine → Add (Union): Ghép hai khối thành một khối duy nhất.
• Combine → Subtract (Difference): Trừ khối B khỏi khối A.
• Combine → Intersect: Lấy phần giao nhau của hai khối.

Ví dụ: Tạo một khối hình hộp có lỗ tròn.

1. Vẽ khối hộp (đã làm ở mục 3.1).
2. Tạo một khối trụ (đã làm ở mục 3.2) và đặt vị trí trụ thẳng đứng qua hộp (sử dụng Mate hoặc Move/Copy).
3. Chọn Combine → Subtract → Main Body = hộp, Tool Body = trụ → OK.

4.4. Dùng Fillet và Chamfer Để Tạo Các Góc Tròn Hoặc Cạnh Cắt

• Fillet: Lựa chọn Edge → nhập bán kính (ví dụ 5 mm) → OK.
• Chamfer: Chọn Edge, nhập độ dài và góc (ví dụ 3 mm, 45°) → OK.

5. Các Bước Chi Tiết Khi Vẽ Một Khối Thực Tế

Có thể bạn quan tâm: Cách Vẽ Các Chú Mèo: Hướng Dẫn Từng Bước Để Tạo Ra Những Bức Vẽ Đáng Yêu Và Sống Động

5.1. Phân Tích Yêu Cầu Thiết Kế

Trước khi mở SolidWorks, hãy trả lời các câu hỏi:
– Khối sẽ được sử dụng để làm gì? (đúc, CNC, in 3D…)
– Các kích thước quan trọng là gì?
– Vật liệu dự kiến (để tính trọng lượng, tính năng cơ học).

5.2. Lập Sơ Đồ (Sketch) Cơ Bản

• Bắt đầu với một mặt phẳng (Plane) phù hợp với hình dạng tổng thể.
• Sử dụng các công cụ Sketch: Line, Circle, Arc, Spline, Rectangle.
• Đặt kích thước chính xác bằng Smart Dimension, tránh dùng “guess”.

5.3. Xây Dựng Khối Từ Sketch

• Extrude nếu khối có hình dạng chục (prismatic).
• Revolve nếu khối có tính đối xứng quay (trụ, nón).
• Loft hoặc Sweep cho các khối có hình dạng biến đổi phức tạp.

5.4. Thêm Các Chi Tiết

• Ridge, Boss, Cut để tạo các rãnh, lỗ, mối nối.
• Shell để làm rỗng khối (đặc biệt trong in 3D).
• Draft để tạo góc nghiêng (đối với đúc).

5.5. Kiểm Tra và Xác Nhận

• Sử dụng Evaluate → Measure để đo khoảng cách, góc, bán kính.
• Dùng Mass Properties để xem khối lượng, diện tích bề mặt, tâm khối.
• Kiểm tra Interference (nếu có nhiều bộ phận) để phát hiện va chạm.

6. Mẹo Và Thủ Thuật Nâng Cao

Có thể bạn quan tâm: Cách Vẽ Các Bụi Cây Đẹp Và Thực Tế: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

6.1. Sử Dụng Reference Geometry (Planes, Axes, Points)

• Tạo Plane mới bằng cách offset từ một mặt hiện có, hoặc qua ba điểm.
• Axis được dùng làm trục quay cho Revolve hoặc làm guide cho Sweep.

6.2. Configurations Để Quản Lý Các Phiên Bản Khối

• Sử dụng Configuration Manager để tạo các biến thể (ví dụ: khối có/không lỗ).
• Thay đổi kích thước trong mỗi configuration mà không cần tạo file mới.

6.3. Design Tables – Kết Nối Excel

• Tạo Design Table (Insert → Table → Design Table) để điều khiển các tham số kích thước bằng Excel.
• Rất hữu ích cho việc tối ưu hoá (DOE) hoặc tạo hàng loạt mẫu.

6.4. Macro và API (VBA, C#)

• Ghi lại macro khi thực hiện một chuỗi thao tác lặp đi lặp lại (Tools → Macro → Record).
• Sử dụng API để tự động hoá việc tạo khối dựa trên dữ liệu đầu vào (ví dụ: tự động tạo khối dựa trên bảng BOM).

6.5. Simulation và Validation

• Sau khi khối được tạo, mở Simulation → Static để áp lực, tải trọng.
• Kiểm tra Factor of Safety, Displacement, và Stress Concentration.
• Điều chỉnh thiết kế (thêm rib, thay đổi thickness) dựa trên kết quả.

7. Xuất File và Chuẩn Bị Cho Sản Xuất

7.1. Export sang STL (In 3D)

1. File → Save As → Chọn STL (.stl).
2. Nhấn Options, chọn Binary và High Quality (tùy chỉnh độ phân giải).

7.2. Export sang STEP hoặc IGES (CNC, Đúc)

• File → Save As → STEP AP203/214 hoặc IGES.
• Đảm bảo tolerance (độ sai số) phù hợp với yêu cầu gia công.

7.3. Tạo Bản Vẽ 2D (Drawing)

1. File → New → Drawing.
2. Chọn Standard View (Front, Top, Right, Isometric).
3. Thêm Dimensions, Notes, BOM nếu cần.

8. Các Lỗi Thường Gặp Khi Vẽ Khối Và Cách Khắc Phục

Lỗi	Nguyên Nhân	Cách Khắc Phục
Feature failed to create	Sketch không được đóng kín (open profile)	Kiểm tra lại sketch, dùng Repair Sketch để tìm và đóng các gap.
Extrude fails due to self-intersecting geometry	Các edges cắt nhau hoặc có overlap	Dùng Check Geometry (Tools → Evaluate → Check) để xác định vị trí lỗi.
Combine tool greyed out	Body chưa được chuyển thành “Solid” (có thể là surface)	Chuyển surface thành solid bằng Thicken hoặc Knit Surface.
Fillet không áp dụng được	Bán kính quá lớn so với kích thước cạnh	Giảm bán kính, hoặc chọn Face Fillet thay vì Edge Fillet.
Mass properties không cập nhật	Feature chưa được “rebuild”	Nhấn Ctrl+Q để rebuild toàn bộ model.

9. Tổng Kết

Việc vẽ các khối trong SolidWorks không chỉ là một kỹ năng cơ bản mà còn là nền tảng cho mọi dự án thiết kế cơ khí hiện đại. Từ việc tạo ra các hình khối đơn giản như hộp, trụ, cầu, cho tới các khối phức tạp qua loft, sweep và các phép toán Boolean, SolidWorks cung cấp một bộ công cụ mạnh mẽ, linh hoạt và dễ tiếp cận.

Để thành thạo, bạn cần:

1. Hiểu rõ quy trình: từ phân tích yêu cầu, lập sketch, tạo khối, đến kiểm tra và xuất file.
2. Luyện tập thường xuyên: thực hành tạo các khối khác nhau, áp dụng các tính năng nâng cao như configuration, design table, macro.
3. Kiểm tra và tối ưu: sử dụng các công cụ đo lường, mass properties, simulation để đảm bảo thiết kế đáp ứng yêu cầu kỹ thuật và sản xuất.

Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn chi tiết, đầy đủ và thực tế về cách vẽ các khối SolidWorks. Hãy áp dụng ngay vào dự án của mình, và đừng ngại khám phá thêm các tính năng mới trong các bản cập nhật của SolidWorks. Chúc bạn thiết kế thành công và sáng tạo không ngừng!
