Cách Vẽ Các Loại Loa: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Việc vẽ các loại loa không chỉ là một hoạt động sáng tạo mà còn là công cụ hữu ích cho những người làm trong lĩnh vực âm thanh, thiết kế sản phẩm, hoặc thậm chí là những người yêu thích nghệ thuật. Khi bạn hiểu rõ cấu trúc, nguyên lý hoạt động và các chi tiết đặc trưng của từng loại loa, việc thể hiện chúng trên giấy (hoặc trên phần mềm đồ họa) sẽ trở nên dễ dàng và chính xác hơn. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những bước cơ bản nhất cho người mới bắt đầu cho tới các kỹ thuật nâng cao dành cho những ai muốn tạo ra những bản vẽ chuyên nghiệp.

1. Kiến Thức Cơ Bản Về Các Loại Loa

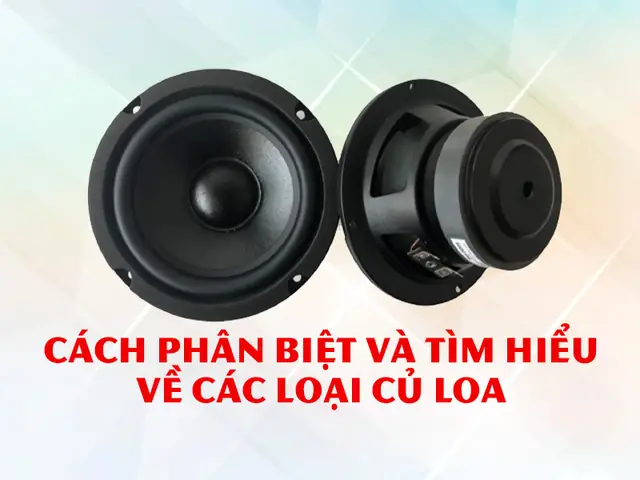

1.1. Loại Loa Nhất (Full‑Range Driver)

• Định nghĩa: Loa nhất là loại loa đơn, có khả năng tái tạo toàn dải tần âm từ thấp đến cao mà không cần sự hỗ trợ của loa tweeter hay woofer.
• Cấu tạo chính:
• Vỏ loa (basket): Thường làm bằng kim loại (aluminium, thép) hoặc nhựa.
• Màng loa (cone): Thường bằng giấy, polymer, hoặc sợi carbon.
• Cuộn dây nam châm (voice coil): Được gắn vào mặt sau của màng.
• Nam châm (magnet): Tạo trường từ để di chuyển cuộn dây khi có dòng điện.

1.2. Loa Hai (Two‑Way)

• Định nghĩa: Bao gồm một loa bass (woofer) và một loa treble (tweeter) chia sẻ một dải tần.
• Cấu tạo:
• Woofer: Thường có đường kính 6‑12 inch, chịu trách nhiệm tái tạo âm trầm.
• Tweeter: Đường kính nhỏ (≤ 1 inch), chịu trách nhiệm tái tạo âm cao.
• Crossover: Mạch lọc tần số chia sẻ tín hiệu giữa woofer và tweeter.

1.3. Loa Ba (Three‑Way)

• Định nghĩa: Thêm một mid‑range driver vào hệ thống hai loa.
• Cấu tạo:
• Woofer, Mid‑range, Tweeter.
• Crossover ba băng: Phân chia tần số thành ba dải (trầm, trung, cao).

1.4. Loa Subwoofer

• Định nghĩa: Loa chuyên tái tạo âm trầm (20‑200 Hz). Thường có vỏ kín, đường kính lớn (10‑15 inch hoặc hơn).
• Đặc điểm:
• Enclosure: Thùng kín (sealed) hoặc có lỗ thoát (ported).
• Màng loa: Dày, cứng, chịu lực lớn.

1.5. Loa Line Array và Column

• Định nghĩa: Loa dạng dọc, được xếp thành hàng để tăng độ phủ âm thanh và giảm độ lệch.
• Cấu tạo: Nhiều đơn vị loa nhỏ gắn liền nhau, thường có hệ thống điều khiển pha.

2. Chuẩn Bị Dụng Cụ Vẽ

Có thể bạn quan tâm: Cách Vẽ Các Loại Dao: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Dụng Cụ	Mô Tả	Lưu Ý
Bút chì (HB, 2B)	Vẽ phác thảo ban đầu	Dùng bút mềm cho đường viền mỏng
Bút mực (Micron, Fineliner)	Đánh dấu chi tiết	Độ dày 0.1‑0.3 mm phù hợp
Thước kẻ, thước góc	Đo đạc tỷ lệ	Sử dụng thước trong suốt để kiểm tra giao điểm
Compas	Vẽ vòng tròn, cung tròn	Đảm bảo trục trung tâm ổn định
Giấy vẽ (A3, A4)	Kích thước tùy dự án	Giấy trơn hoặc có lưới nhẹ
Phần mềm CAD (AutoCAD, Fusion 360) hoặc Illustrator	Vẽ kỹ thuật số	Đảm bảo thiết lập đơn vị (mm, cm) chính xác
Bảng màu (nếu vẽ màu)	Màu sắc cho các thành phần	Màu sắc chuẩn: bạc cho nam châm, đen cho vỏ, xanh cho dây điện

3. Quy Trình Vẽ Loa Nhất (Full‑Range Driver)

3.1. Bước 1: Xác Định Tỷ Lệ

• Kích thước thực tế: Ví dụ, đường kính vỏ 120 mm, độ dày màng 5 mm.
• Tỷ lệ vẽ: 1:10 → vỏ sẽ có đường kính 12 mm trên giấy.

3.2. Bước 2: Vẽ Phác Thảo Tổng Thể

1. Vẽ vòng tròn ngoài (đường kính vỏ) bằng compas.
2. Vẽ vòng tròn trong (đường kính màng) trung tâm đồng trục.
3. Vẽ các chi tiết phụ:
4. Lỗ gắn ốc (đường kính 2 mm, cách mép 5 mm).
5. Đánh dấu vị trí nam châm (thường ở phía sau màng).

3.3. Bước 3: Vẽ Cấu Trúc Nội Tế

• Cuộn dây (voice coil):
• Vẽ một hình chữ nhật dài 6 mm, rộng 1 mm, đặt phía sau màng.

• Thêm các vòng dây (đánh dấu các vòng tròn nhỏ liên tiếp) để biểu thị số vòng dây.

• Nam châm:

• Vẽ hình chữ nhật hoặc hình trụ (tùy loại) phía sau cuộn dây.
• Đánh dấu cực từ (N và S) bằng ký hiệu (+) và (−).

3.4. Bước 4: Thêm Các Đánh Dấu Kỹ Thuật

• Kích thước: Ghi chú các đường kính, độ dày, khoảng cách lỗ gắn.
• Chú thích vật liệu: “Màng: giấy cao cấp”, “Nam châm: neodymium”.
• Hướng dòng điện: Mũi tên chỉ chiều dòng qua cuộn dây.

3.5. Bước 5: Hoàn Thiện

• Dùng bút mực để đi nét lại các đường viền quan trọng.
• Xóa các đường phác thảo nhẹ bằng tẩy.
• Nếu muốn, tô màu để phân biệt các bộ phận.

4. Vẽ Loa Hai (Two‑Way) – Woofer + Tweeter

4.1. Phác Thảo Tổng Thể

1. Vẽ hình chữ nhật hoặc hình tròn cho vỏ loa (đường kính 250 mm, chiều cao 150 mm cho loa dạng hộp).
2. Xác định vị trí lắp đặt:
3. Woofer: Đặt ở giữa hoặc phía dưới.
4. Tweeter: Đặt ở phía trên hoặc phía trước.

4.2. Vẽ Woofer

Có thể bạn quan tâm: Cách Vẽ Các Khối Solidworks: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Bước 1: Vẽ vòng tròn lớn (đường kính 150 mm) cho vỏ woofer.
• Bước 2: Vẽ vòng tròn nhỏ (đường kính 140 mm) cho màng.
• Bước 3: Thêm chi tiết cuộn dây và nam châm như trong mục 3.3.

4.3. Vẽ Tweeter

• Bước 1: Vẽ vòng tròn nhỏ (đường kính 30 mm) cho vỏ tweeter.
• Bước 2: Vẽ màng (đường kính 28 mm). Loại tweeter thường có màng dạng đĩa hoặc dome.
• Bước 3: Thêm cuộn dây và nam châm mini.

4.4. Vẽ Crossover (Mạch Lọc)

• Biểu đồ khối:
• Vòng vào (Input) → Low‑Pass Filter → Woofer.
• Vòng vào (Input) → High‑Pass Filter → Tweeter.
• Chi tiết:
• Điện trở (R), tụ điện (C), cuộn cảm (L) với giá trị (Ω, µF, mH) ghi chú.

4.5. Ghi Chú Kỹ Thuật

• Tần số cắt (crossover frequency): Ví dụ 2 kHz.
• Độ công suất: Woofer 100 W, Tweeter 30 W.
• Độ nhạy (sensitivity): 88 dB SPL/1 W/1 m.

5. Vẽ Loa Ba (Three‑Way) – Thêm Mid‑Range

5.1. Bố Cục

• Hộp loa: Thường có chiều cao lớn hơn để chứa ba driver.
• Vị trí driver:
• Woofer ở dưới.
• Mid‑range ở giữa.
• Tweeter ở trên.

5.2. Vẽ Các Driver

• Woofer: Như mục 4.2.
• Mid‑range:
• Đường kính 80 mm.
• Vòng tròn ngoài (cửa lỗ) và vòng tròn trong (màng).
• Cấu trúc cuộn dây tương tự, nhưng có thể có lưới bảo vệ.
• Tweeter: Như mục 4.3.

5.3. Vẽ Crossover Ba Băng

• Sơ đồ:
• Input → Low‑Pass → Woofer.
• Input → Band‑Pass → Mid‑range.
• Input → High‑Pass → Tweeter.
• Giá trị linh kiện:
• Low‑Pass: L = 0.5 mH, C = 4.7 µF.
• Band‑Pass: L = 0.2 mH, C1 = 2.2 µF, C2 = 1 µF.
• High‑Pass: L = 0.1 mH, C = 0.68 µF.

5.4. Ghi Chú Thêm

• Độ lệch thời gian (phase alignment): Đánh dấu các đường trễ (delay) nếu có.
• Kích thước lỗ cổng (port) cho loa bass (nếu có thiết kế bass‑reflex).

6. Vẽ Subwoofer – Đặc Điểm Đặc Thù

Có thể bạn quan tâm: Cách Vẽ Các Hành Động: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

6.1. Lựa Chọn Enclosure

• Sealed (đóng kín): Hình hộp hình chữ nhật hoặc hình trụ.
• Ported (có lỗ thoát): Thêm ống dẫn (port) ở một mặt.

6.2. Vẽ Hộp

1. Xác định kích thước nội thất: Ví dụ, 300 mm x 300 mm x 350 mm.
2. Vẽ mặt trước:
3. Vòng tròn lớn (đường kính loa, 300 mm).
4. Vòng tròn nhỏ (đường kính màng, 295 mm).

6.3. Vẽ Port (nếu có)

• Đường kính port: 80 mm.
• Chiều dài port: 120 mm.
• Vẽ hình chữ nhật hoặc hình trụ trong mặt hộp, ghi chú “Port”.

6.4. Chi Tiết Màng Loa

• Cuộn dây: Dày hơn, thường có 5‑6 vòng.
• Nam châm: Lớn, thường neodymium mạnh.

6.5. Ghi Chú Kỹ Thuật

• Tần số cộng hưởng (Fs): 35 Hz.
• Qts: 0.45.
• Power handling: 300 W RMS.

7. Vẽ Loa Line Array – Khiến Âm Thanh Lan Truyền Xa

7.1. Nguyên Lý Cơ Bản

• Các đơn vị loa được xếp thẳng đứng, tạo ra một “cột âm” đồng pha.
• Giảm sự suy giảm âm thanh theo khoảng cách (inverse square law).

7.2. Vẽ Cột Loa

Có thể bạn quan tâm: Cách Vẽ Các Con Chữ Đẹp Và Ấn Tượng: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

1. Xác định số đơn vị: Ví dụ, 8 unit.
2. Vẽ mỗi unit: Hình chữ nhật 120 mm x 50 mm (độ rộng × chiều cao).
3. Xếp chồng: Đặt các hình chữ nhật lên nhau, cách nhau 10 mm.

7.3. Thêm Hệ Thống Điều Khiển Pha

• Mạch điều khiển: Vẽ biểu đồ khối “DSP → Amplifier → Driver”.
• Cáp nối: Đánh dấu các đường cáp đồng trục hoặc Ethernet (Dante).

7.4. Ghi Chú

• Tần số hoạt động: 100 Hz – 10 kHz.
• Công suất mỗi unit: 150 W.
• Kết nối: “Series” hoặc “Parallel” tùy thiết kế.

8. Kỹ Thuật Vẽ Kỹ Thuật (Technical Drawing) Cho Loa

8.1. Định Dạng Bản Vẽ

Loại bản vẽ	Mô tả	Đơn vị	Tỷ lệ
Bản vẽ tổng quan (Assembly)	Cho thấy cách lắp ráp toàn bộ hệ thống	mm	1:5
Bản vẽ chi tiết (Detail)	Mỗi driver riêng lẻ	mm	1:2
Bản vẽ cắt mặt (Section)	Cắt ngang để hiển thị cấu trúc bên trong	mm	1:5
Bản vẽ điện (Wiring Diagram)	Mạch điện, crossover	Ω, µF, mH	1:1

8.2. Quy Tắc Vẽ

1. Đường nét:
2. Đậm (0.5 mm) cho viền ngoài.
3. Mỏng (0.25 mm) cho chi tiết nội bộ.
4. Ký hiệu tiêu chuẩn:
5. ⌀ – Đường kính.
6. ± – Khoảng dung sai.
7. Ø – Đường kính tròn.
8. Ghi chú:
9. Đặt trong hộp chữ nhật, dùng phông chữ Arial 3‑5 pt.
10. Bao gồm “Material”, “Finish”, “Tolerance”.

8.3. Sử Dụng CAD

• Layer: Tạo lớp riêng cho “Outline”, “Dimensions”, “Annotations”.
• Block: Lưu các driver (woofer, tweeter) làm block để tái sử dụng.
• Parameter: Đặt các tham số (đường kính, chiều dài port) để thay đổi nhanh chóng.

9. Thực Hành: Từ Ý Tưởng Đến Bản Vẽ Hoàn Chỉnh

9.1. Bước 1: Xác Định Yêu Cầu

• Ứng dụng: Loa gia đình, sân khấu, phòng thu.
• Dải tần cần: 20 Hz – 20 kHz.
• Công suất: 150 W RMS.

9.2. Bước 2: Lựa Chọn Loại Loa

• Dựa vào yêu cầu, chọn Loa Ba‑Way với subwoofer tích hợp.

9.3. Bước 3: Phác Thảo Sơ Đồ Khái Quát

• Vẽ hộp chính (300 mm x 250 mm x 200 mm).
• Đánh dấu vị trí woofer (150 mm), mid‑range (80 mm), tweeter (30 mm) và port (80 mm).

9.4. Bước 4: Vẽ Chi Tiết Mỗi Driver

• Áp dụng các bước trong mục 3‑6 để vẽ từng driver.

9.5. Bước 5: Thiết Kế Crossover

• Tính toán tần số cắt:
• Woofer‑Mid: 500 Hz.
• Mid‑Tweeter: 3 kHz.
• Chọn linh kiện và vẽ sơ đồ khối.

9.6. Bước 6: Kiểm Tra và Hoàn Thiện

• Kiểm tra tỷ lệ: Đảm bảo mọi chi tiết nằm trong hộp.
• Kiểm tra kết nối: Đảm bảo dây điện không chạm vỏ.
• Thêm ghi chú: “Mounting holes Ø 4 mm, spacing 20 mm”.

10. Mẹo Và Lưu Ý Khi Vẽ Loa

1. Không bỏ qua khoảng cách an toàn giữa các driver để tránh nhiễu âm.
2. Luôn ghi rõ dung sai (±0.2 mm) cho các lỗ khoan.
3. Sử dụng màu sắc chuẩn: Đen cho kim loại, bạc cho nam châm, xanh lá cho dây điện.
4. Kiểm tra tính khả thi: Đảm bảo các linh kiện có thể thực sự lắp vào kích thước đã vẽ.
5. Lưu trữ bản vẽ: Đặt tên file theo chuẩn “ProjectName_Driver_XX.dwg”.

11. Tổng Kết

Việc vẽ các loại loa không chỉ là công việc của nhà thiết kế mà còn là nền tảng quan trọng cho các kỹ sư âm thanh, nhà sản xuất và những người đam mê công nghệ. Bằng cách nắm vững:

• Cấu trúc và nguyên lý hoạt động của từng loại loa (full‑range, two‑way, three‑way, subwoofer, line array).
• Quy trình vẽ chi tiết từ phác thảo tổng quan tới bản vẽ kỹ thuật và schematic điện.
• Công cụ và phần mềm hỗ trợ (bút vẽ, CAD, Illustrator).

Bạn sẽ có thể tạo ra những bản vẽ chuẩn xác, thẩm mỹ và đáp ứng yêu cầu kỹ thuật của dự án. Hãy thực hành thường xuyên, cập nhật kiến thức về vật liệu mới (như graphene, sợi carbon) và các công nghệ crossover hiện đại (DSP, digital crossover) để luôn đi đầu trong lĩnh vực thiết kế loa.

Chúc bạn thành công trong việc vẽ và thiết kế các loại loa!
