Cách Vẽ Cad 3d: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

1. Giới thiệu chung về CAD 3D

Computer-Aided Design (CAD) hay còn gọi là phần mềm thiết kế hỗ trợ máy tính đã trở thành công cụ không thể thiếu trong hầu hết các ngành công nghiệp hiện đại: kiến trúc, cơ khí, điện tử, nội thất, ô tô, hàng không… Trong số các loại CAD, CAD 3D (thiết kế ba chiều) cho phép người dùng mô phỏng mô hình vật thể trong không gian ba chiều, từ đó có thể quan sát, chỉnh sửa và kiểm tra chi tiết hơn so với CAD 2D truyền thống.

1.1. Lợi ích của việc học vẽ CAD 3D

• Tiết kiệm thời gian: Thiết kế nhanh hơn, giảm thiểu việc vẽ tay và sửa chữa lại.
• Độ chính xác cao: Các phép đo, góc, bán kính được tính toán tự động, giảm sai sót.
• Mô phỏng thực tế: Cho phép kiểm tra khả năng lắp ráp, va chạm, tải trọng trước khi sản xuất.
• Tăng tính thẩm mỹ: Có thể tạo ra các bản render chất lượng cao, giúp khách hàng hình dung sản phẩm tốt hơn.
• Cơ hội việc làm: Nhu cầu nhân lực có kỹ năng CAD 3D luôn cao trong thị trường lao động.

1.2. Các phần mềm CAD 3D phổ biến

Phần mềm	Đặc điểm nổi bật	Phạm vi sử dụng
AutoCAD	Đa năng, hỗ trợ 2D & 3D, tính năng mạnh mẽ	Kiến trúc, cơ khí, xây dựng
SolidWorks	Mô hình hoá chi tiết, tính năng simulation	Cơ khí, thiết kế sản phẩm
Inventor	Tích hợp chặt chẽ với Autodesk	Cơ khí, lắp ráp
Fusion 360	Đám mây, miễn phí cho sinh viên	Cơ khí, thiết kế công nghiệp
SketchUp	Dễ học, giao diện trực quan	Kiến trúc, nội thất
CATIA	Độ phức tạp cao, mô phỏng đa ngành	Hàng không, ô tô

Bài viết này sẽ tập trung vào AutoCAD và SolidWorks – hai phần mềm được sử dụng rộng rãi nhất hiện nay. Tuy nhiên, các nguyên tắc, kỹ thuật và quy trình vẽ CAD 3D mà chúng ta sẽ đề cập đều có thể áp dụng tương tự cho các phần mềm khác.

2. Chuẩn bị môi trường làm việc

2.1. Cấu hình máy tính tối thiểu

Thành phần	Yêu cầu tối thiểu	Khuyến nghị
Hệ điều hành	Windows 10 (64-bit)	Windows 11 hoặc macOS (nếu phần mềm hỗ trợ)
CPU	Intel i5 hoặc AMD Ryzen 5	Intel i7 / AMD Ryzen 7
RAM	8 GB	16 GB hoặc hơn
Đồ họa	GPU hỗ trợ DirectX 11	NVIDIA GTX 1660 hoặc RTX 2060 trở lên
Lưu trữ	SSD 256 GB	SSD 512 GB + HDD phụ trợ
Màn hình	1920×1080	2560×1440 hoặc 4K, hỗ trợ màu rộng

2.2. Cài đặt phần mềm

Có thể bạn quan tâm: Cách Vẽ Bức Thư: Hướng Dẫn Từng Bước Để Tạo Ra Những Tác Phẩm Đầy Cảm Xúc

1. Tải bản trial hoặc bản học: Truy cập trang chủ Autodesk (cho AutoCAD) hoặc Dassault Systèmes (cho SolidWorks) để tải phiên bản dùng thử hoặc bản dành cho sinh viên.
2. Cài đặt: Chạy file cài đặt, chọn “Custom Install” để tắt các tính năng không cần thiết, giúp giảm tải cho máy.
3. Kích hoạt: Đăng ký tài khoản, nhập key (nếu có) và kích hoạt phần mềm.
4. Cập nhật: Kiểm tra cập nhật mới nhất để tránh lỗi bảo mật và tối ưu hiệu năng.

2.3. Thiết lập môi trường làm việc

• Đơn vị đo: Đặt hệ thống đơn vị (mm, cm, inch) phù hợp với dự án.
• Màu nền: Thay đổi màu nền (dark mode) giúp giảm mỏi mắt khi làm việc lâu.
• Lưới và snap: Bật lưới (grid) và snap để vẽ chính xác.
• Công cụ thường dùng: Gắn các thanh công cụ thường dùng (Line, Circle, Extrude…) vào thanh Ribbon để nhanh chóng truy cập.

3. Các khái niệm cơ bản trong CAD 3D

3.1. Đối tượng (Entity) và Khối (Block)

• Đối tượng: Các yếu tố cơ bản như điểm (point), đường thẳng (line), vòng tròn (circle), mặt (face), rìa (edge). Mỗi đối tượng có thuộc tính riêng (độ dày, màu, lớp…).
• Khối (Block): Nhóm các đối tượng được gộp lại thành một thực thể duy nhất, giúp tái sử dụng và giảm độ phức tạp của bản vẽ.

3.2. Hệ tọa độ (Coordinate System)

• Hệ tọa độ toàn cục (World Coordinate System – WCS): Trục X, Y, Z cố định, dùng làm nền tảng cho toàn bộ mô hình.
• Hệ tọa độ cục bộ (User Coordinate System – UCS): Có thể thay đổi hướng, vị trí để thuận tiện cho việc vẽ các chi tiết phức tạp.

3.3. Phương pháp tạo mô hình 3D

Phương pháp	Mô tả	Khi nào dùng
Extrude	Kéo dài một hình 2D theo trục Z để tạo khối	Tạo các chi tiết có chiều dài đồng đều
Revolve	Quay một đường 2D quanh trục để tạo hình trụ, nón…	Tạo chi tiết trụ tròn, cánh quạt
Sweep	Đưa một profile di chuyển dọc theo một đường dẫn	Đường ống, ống dẫn, dây cáp
Loft	Tạo bề mặt hoặc khối bằng cách nối các profile ở các vị trí khác nhau	Hình dạng phức tạp, biến đổi dần dần
Shell	Làm rỗng một khối, tạo lớp vỏ dày cố định	Tạo vỏ hộp, vỏ máy móc
Boolean (Union, Subtract, Intersect)	Kết hợp hoặc trừ các khối	Tạo chi tiết có lỗ, chêm hoặc hợp nhất

4. Quy trình vẽ CAD 3D từ A → Z (Sử dụng AutoCAD)

4.1. Bước 1: Lập kế hoạch và thu thập dữ liệu

1. Xác định mục tiêu: Bạn đang thiết kế gì? (ví dụ: một bộ khung ghế, một chi tiết máy, một mô hình kiến trúc)
2. Thu thập bản vẽ 2D: Nếu có bản vẽ 2D, nhập (Import) vào AutoCAD để làm cơ sở.
3. Xác định kích thước, tolerances: Ghi lại các thông số quan trọng (độ dày, bán kính, khoảng cách).

4.2. Bước 2: Vẽ hình 2D cơ bản

Có thể bạn quan tâm: Cách Vẽ Bồn Tắm Đẹp – Hướng Dẫn Từ A Đến Z Cho Người Mới Bắt Đầu

• Sử dụng lệnh LINE, CIRCLE, RECTANGLE để tạo các profile.
• Áp dụng OFFSET để tạo các đường song song (ví dụ: độ dày tường).
• Dùng TRIM và EXTEND để chỉnh sửa giao điểm.
• Gán lớp (Layer) cho từng loại đối tượng (ví dụ: “Dimension”, “Profile”, “Construction”).

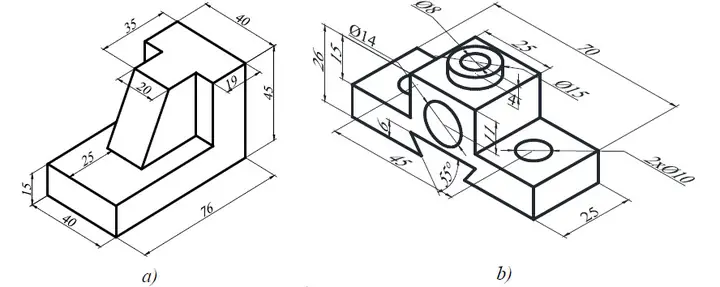

4.3. Bước 3: Chuyển đổi sang 3D – Extrude

1. Chọn profile cần extrude.
2. Gõ lệnh EXTRUDE → Nhập độ cao (height) hoặc kéo chuột lên.
3. Kiểm tra kết quả trong chế độ SE ISOMETRIC (Isometric view).

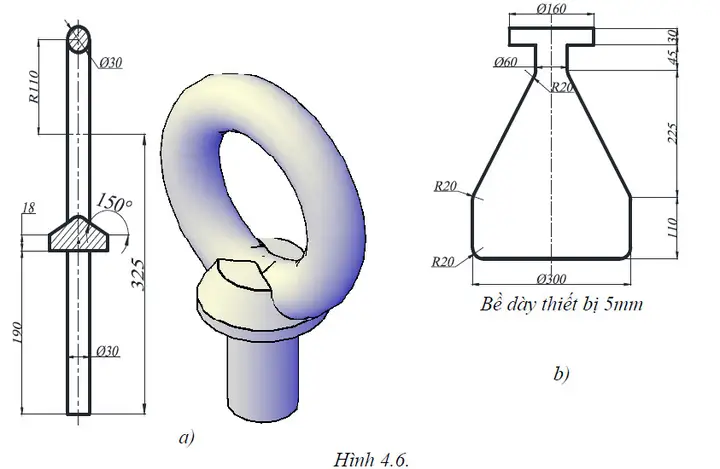

4.4. Bước 4: Thêm chi tiết bằng Revolve, Sweep, Loft

• Revolve: Chọn profile → REVOLVE → Chọn trục quay → Nhập góc quay (thường 360°).
• Sweep: Vẽ profile và đường dẫn → SWEEP → Chọn cả hai.
• Loft: Vẽ ít nhất hai profile ở các vị trí khác nhau → LOFT → Chọn các profile → Điều chỉnh Guide curves nếu cần.

4.5. Bước 5: Thực hiện các phép Boolean

• Union: UNION → Chọn các khối → Kết hợp thành một khối.
• Subtract: SUBTRACT → Chọn khối chính → Chọn khối sẽ bị trừ.
• Intersect: INTERSECT → Chọn các khối → Tạo khối giao nhau.

4.6. Bước 6: Làm rỗng (Shell)

• Lệnh SHELL → Chọn khối → Nhập độ dày tường → Chọn mặt sẽ mở (nếu muốn có lỗ).

4.7. Bước 7: Kiểm tra và tinh chỉnh

• Kiểm tra kích thước: Dùng DIMENSION hoặc MEASUREGEOM.
• Kiểm tra giao diện (Interference): Sử dụng INTERFERE để phát hiện va chạm.
• Thêm chamfer và fillet: Lệnh CHAMFER/FILLET để bo góc, làm mịn bề mặt.

4.8. Bước 8: Render và xuất bản

• Material & Lighting: Áp dụng vật liệu (metal, plastic) và ánh sáng.
• Render: Sử dụng RENDER để tạo hình ảnh chất lượng cao.
• Xuất file: EXPORT → Định dạng STL (in 3D), DWG, DXF, hoặc PDF.

4.9. Bước 9: Lưu trữ và quản lý phiên bản

Có thể bạn quan tâm: Cách Vẽ Bốn Mùa: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Đặt tên file theo chuẩn (VD: ProjectName_Part001_v01.dwg).
• Sử dụng hệ thống quản lý phiên bản (Git, SVN) hoặc tính năng DWG Compare để theo dõi thay đổi.

5. Quy trình vẽ CAD 3D bằng SolidWorks (chi tiết hơn)

5.1. Tạo bản vẽ mới và cài đặt môi trường

1. Mở SolidWorks → File > New > Part.
2. Đặt đơn vị: Tools > Options > Document Properties > Units.
3. Kích hoạt Sketch: Chọn mặt phẳng (Front, Top, Right) để bắt đầu vẽ.

5.2. Sketch 2D và các công cụ chỉnh sửa

• Line, Circle, Arc, Spline: Vẽ các hình cơ bản.
• Smart Dimension: Gán kích thước nhanh.
• Relations: Đặt quan hệ (Parallel, Perpendicular, Tangent) để tự động duy trì hình dạng.
• Trim Entities: Cắt bỏ phần thừa.

5.3. Tạo tính năng 3D

Tính năng	Lệnh	Mô tả
Extruded Boss/Base	Features > Extruded Boss/Base	Tạo khối từ profile 2D.
Revolved Boss/Base	Features > Revolved Boss/Base	Quay profile quanh trục.
Swept Boss/Base	Features > Swept Boss/Base	Đưa profile di chuyển dọc đường dẫn.
Lofted Boss/Base	Features > Lofted Boss/Base	Nối nhiều profile tạo hình dạng mượt.
Shell	Features > Shell	Làm rỗng khối, nhập độ dày.
Fillet/Chamfer	Features > Fillet / Chamfer	Bo góc, làm mịn bề mặt.
Cut-Extrude	Features > Cut-Extrude	Cắt lỗ, chi tiết bằng extrude ngược.
Combine	Features > Combine	Boolean Union, Subtract, Intersect.

5.4. Tạo Assembly (Lắp ráp)

1. Mở file Assembly: File > New > Assembly.
2. Insert Component: Thêm các part đã tạo.
3. Mates: Đặt quan hệ vị trí (Coincident, Concentric, Distance) để lắp ghép.
4. Check Interference: Tools > Interference Detection để phát hiện va chạm.

5.5. Kiểm tra và mô phỏng (Simulation)

• Static Analysis: Đánh giá ứng suất, biến dạng dưới tải trọng.
• Motion Study: Mô phỏng chuyển động cơ học.
• Thermal Analysis: Kiểm tra nhiệt độ và giãn nở.

5.6. Render và xuất bản

• PhotoView 360: Tạo render photorealistic.
• Material Library: Chọn vật liệu (Aluminum, ABS, Steel).
• Export: File > Save As → STL (in 3D), STEP (đổi sang phần mềm khác), PDF (bản vẽ 2D).

6. Các mẹo và kỹ thuật nâng cao

Có thể bạn quan tâm: Cách Vẽ Bọ Ngựa Đúng Kỹ Thuật: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

6.1. Sử dụng Dynamic Input & Shortcut Keys

• Dynamic Input: Hiển thị lệnh và giá trị ngay tại vị trí con trỏ, giảm di chuyển chuột.
• Phím tắt quan trọng:
• L – Line
• C – Circle
• E – Extrude
• R – Revolve
• S – Sweep
• F – Fillet
• Ctrl + Z – Undo

6.2. Tối ưu mô hình để giảm tải máy

• Delete unnecessary faces: Loại bỏ mặt không cần thiết.
• Use lightweight mode: AutoCAD có chế độ “Low-Resolution” cho mô hình lớn.
• Purge unused items: Lệnh PURGE trong AutoCAD để xóa các block, layer không dùng.

6.3. Tạo thư viện Block/Component

• Lưu Block: WBLOCK → Lưu dưới dạng file .dwg, .dxf.
• Library: Tạo thư mục “MyBlocks” và thêm vào “DesignCenter” để kéo thả nhanh.

6.4. Sử dụng parametric design

• Parameters: Đặt biến (e.g., Wall_Thickness = 10mm) và liên kết các kích thước với biến này.
• Equations: AutoCAD PARAMETER hoặc SolidWorks Equations để tự động cập nhật khi thay đổi giá trị.

6.5. Tích hợp với CAM và 3D printing

• CAM: Xuất file STEP hoặc IGES sang phần mềm CAM (Fusion 360, Mastercam) để tạo đường CNC.
• 3D Printing: Xuất STL → Kiểm tra bằng phần mềm slicer (Cura, PrusaSlicer) → In.

7. Lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Mô hình bị “frozen” khi rotate	Đồ họa driver không tương thích	Cập nhật driver GPU, bật “Hardware Acceleration”.
Chi tiết không hiển thị sau Boolean	Hướng mặt (normals) sai	Dùng lệnh REVERSE hoặc STANDARDS để sửa mặt.
Kích thước sai khi export STL	Đơn vị đo không đồng nhất	Kiểm tra Units trước khi export, dùng Export Options để chỉ định mm.
Render chậm, mất chi tiết	Thiết lập render quá cao, không đủ RAM	Giảm “Render Quality”, tắt “Shadows”, hoặc tăng RAM/VRAM.
Không thể gắn mate trong Assembly	Các component có lỗi geometry (non‑manifold)	Kiểm tra “Check Entity” trong SolidWorks, sửa lỗi before assembling.

8. Thực hành – Dự án mẫu: Thiết kế Ghế Văn Phòng 3D

8.1. Yêu cầu dự án

• Kích thước tổng: 600 mm chiều dài, 600 mm chiều rộng, 900 mm chiều cao.
• Vật liệu: Khung kim loại (thickness = 2 mm), bề mặt ghế nhựa ABS (thickness = 3 mm).
• Các chi tiết: Khung, đệm ngồi, tay vịn, bánh xe.

8.2. Các bước thực hiện (AutoCAD)

1. Sketch khung: Vẽ 2 hình chữ nhật trên mặt XY (đế và mặt trên). Dùng OFFSET 2 mm để tạo độ dày.
2. Extrude: EXTRUDE khung đáy 20 mm, khung trên 20 mm, kết nối bằng EXTRUDE các cột 800 mm.
3. Revolve: Vẽ profile bánh xe (hình tròn 50 mm) → REVOLVE 360° để tạo bánh xe.
4. Boolean: UNION các khối để thành khung hoàn chỉnh.
5. Shell: SHELL khung với độ dày 2 mm.
6. Add padding: Vẽ profile ghế ngồi (hình oval) → EXTRUDE 15 mm → FILLET góc.
7. Render: Áp dụng vật liệu kim loại, nhựa, thiết lập ánh sáng 3‑point.

8.3. Các bước thực hiện (SolidWorks)

1. Sketch Base Plate: Trên Plane Top, vẽ hình chữ nhật 600×600 → Extruded Boss/Base 20 mm.
2. Create Legs: Sketch profile 2×2 mm → Extrude 800 mm → Circular Pattern 4 legs.
3. Add Seat: Sketch oval 500×500 → Extrude 15 mm → Fillet 5 mm.
4. Add Armrests: Sketch profile 30×150 → Extrude 500 mm → Mirror sang bên kia.
5. Add Wheels: Insert > Component > New Part → Sketch circle 50 mm → Revolve → Mate vào chân.
6. Shell: Shell khung 2 mm.
7. Simulation: Áp lực 200 N lên ghế → Kiểm tra ứng suất < 150 MPa (an toàn cho nhựa ABS).
8. Render: PhotoView 360, ánh sáng HDRI, xuất PNG 1920×1080.

9. Tài nguyên học tập và cộng đồng

Nguồn	Loại	Link
Autodesk University	Khóa học video	https://www.autodesk.com/university
SolidWorks Official Training	Khóa học chính thức	https://www.solidworks.com/training
YouTube – CAD in Black	Hướng dẫn thực hành	https://www.youtube.com/c/CADinBlack
GrabCAD Community	Diễn đàn chia sẻ model	https://grabcad.com/community
Coursera – 3D Modeling	Khóa học đa nền tảng	https://www.coursera.org/specializations/3d-modeling
Udemy – AutoCAD 2026 Complete	Khóa học trả phí	https://www.udemy.com/course/autocad-2026-complete

Tham gia các nhóm Facebook và LinkedIn chuyên về CAD để nhận được lời khuyên, mẫu file và cập nhật công nghệ mới.

10. Kết luận

Việc học và thành thạo cách vẽ CAD 3D không chỉ mở ra cơ hội nghề nghiệp hấp dẫn mà còn giúp bạn hiện thực hoá ý tưởng một cách nhanh chóng và chính xác. Bằng cách nắm vững:

1. Cấu hình và môi trường làm việc (phần cứng, phần mềm, thiết lập).
2. Các khái niệm cơ bản (đối tượng, hệ tọa độ, các phương pháp tạo mô hình).
3. Quy trình vẽ chi tiết (từ sketch 2D → extrude, revolve, sweep, loft, boolean, shell).
4. Kỹ thuật nâng cao (parametric design, simulation, render, tối ưu mô hình).
5. Thực hành qua dự án thực tế (ví dụ ghế văn phòng).

Bạn sẽ dần xây dựng được một “kho tàng” kỹ năng và bộ sưu tập mẫu (library) phục vụ cho mọi dự án trong tương lai. Hãy luôn luyện tập thường xuyên, chia sẻ kiến thức với cộng đồng và cập nhật công nghệ mới – vì CAD 3D luôn phát triển không ngừng, và người dùng cũng cần không ngừng tiến bộ.

Chúc bạn thành công trên con đường trở thành chuyên gia CAD 3D!
