Cách Vẽ Cái Tủ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Giới thiệu

Trong thế giới thiết kế nội thất và mỹ thuật, việc vẽ một chiếc tủ không chỉ là một kỹ năng cần thiết mà còn là cách để thể hiện sự sáng tạo và phong cách cá nhân. Dù bạn là một sinh viên kiến trúc, một thợ mộc đang muốn lên bản vẽ kỹ thuật, hay chỉ đơn giản là một người yêu thích DIY và muốn tự tay thiết kế tủ để trang trí ngôi nhà, việc nắm vững quy trình vẽ tủ sẽ giúp bạn tiết kiệm thời gian, giảm thiểu sai sót và tạo ra những sản phẩm chất lượng.

Bài viết dưới đây sẽ hướng dẫn chi tiết cách vẽ cái tủ từ những bước cơ bản nhất cho người mới bắt đầu, đến các kỹ thuật nâng cao dành cho những ai muốn tạo ra những bản vẽ chuyên nghiệp, chi tiết và thẩm mỹ. Chúng tôi sẽ đề cập đến:

1. Chuẩn bị công cụ và phần mềm (cả truyền thống và kỹ thuật số).
2. Hiểu rõ các thành phần cấu tạo của một chiếc tủ.
3. Lập kế hoạch và phác thảo sơ bộ.
4. Vẽ bản vẽ kỹ thuật (2D) – kích thước, góc, chi tiết mối nối.
5. Vẽ bản vẽ 3D – mô hình hoá, render và lựa chọn vật liệu.
6. Kiểm tra, chỉnh sửa và hoàn thiện bản vẽ.
7. Lưu trữ và chia sẻ bản vẽ.

Hãy cùng đi vào từng phần một cách chi tiết và thực tiễn nhất.

1. Chuẩn bị công cụ và phần mềm

1.1. Công cụ vẽ truyền thống

Công cụ	Mô tả	Lưu ý sử dụng
Bút chì HB / 2B	Dùng để phác thảo, vẽ nét nhẹ.	Thay bút thường xuyên để tránh gò bút.
Thước kẻ kim loại	Đo và kẻ đường thẳng chính xác.	Lựa chọn thước có độ dài 30 cm hoặc 50 cm.
Thước góc (set square)	Vẽ góc 45°, 90°, 30°, 60°.	Đảm bảo mặt thước không bị trầy.
Compas	Vẽ các vòng tròn, cung tròn, bán kính.	Đặt kim chân ở vị trí cố định để tránh trượt.
Gôm (eraser)	Xóa nét không cần thiết.	Dùng gôm cao su mềm để tránh làm hỏng giấy.
Giấy vẽ (A4, A3)	Lựa chọn độ dày phù hợp (≥120gsm).	Giấy trơn hoặc có lưới tùy sở thích.
Bảng vẽ (drafting table)	Giúp điều chỉnh góc nghiêng khi vẽ.	Đảm bảo mặt bàn phẳng và ổn định.

1.2. Phần mềm vẽ kỹ thuật và 3D

Có thể bạn quan tâm: Cách Vẽ Cái Túi: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Phần mềm	Loại	Ưu điểm	Nhược điểm
AutoCAD	2D/3D	Chuẩn công nghiệp, hỗ trợ DWG.	Giá bản quyền cao, cần thời gian học.
SketchUp	3D	Dễ học, giao diện trực quan.	Không mạnh về chi tiết kỹ thuật.
Fusion 360	3D/CAD	Tích hợp CAM, simulation.	Yêu cầu máy tính mạnh.
SolidWorks	3D/CAD	Đặc biệt cho thiết kế cơ khí.	Đắt, yêu cầu cấu hình cao.
FreeCAD	Open-source	Miễn phí, đa nền tảng.	Giao diện chưa thân thiện.
Blender	3D (render)	Render chất lượng cao, miễn phí.	Không chuyên cho CAD.

Lời khuyên: Nếu bạn mới bắt đầu, SketchUp hoặc FreeCAD là lựa chọn hợp lý. Khi cần độ chính xác cao và chuẩn công nghiệp, hãy chuyển sang AutoCAD hoặc SolidWorks.

2. Hiểu rõ các thành phần cấu tạo của một chiếc tủ

Trước khi vẽ, bạn cần biết các bộ phận cơ bản của một chiếc tủ để không bỏ sót chi tiết:

Thành phần	Mô tả	Vị trí trong bản vẽ
Khung (frame)	Khung chịu lực, gồm cột và dầm.	Được vẽ trong mặt cắt và mặt đứng.
Cánh tủ (door)	Mặt mở ra, có bản lề và tay nắm.	Vẽ chi tiết bản lề, vị trí tay nắm.
Ngăn kéo (drawer)	Thường có 1-4 ngăn, có tay kéo.	Vẽ mặt cắt để thể hiện độ sâu.
Mặt đáy (bottom)	Tấm ván hoặc tấm MDF, chịu trọng lượng.	Thể hiện trong mặt bằng (plan).
Kệ (shelf)	Đỡ vật dụng, có thể điều chỉnh.	Đánh dấu vị trí và chiều dày.
Bản lề (hinge)	Kết nối cánh tủ với khung.	Vẽ góc mở và vị trí cố định.
Tay nắm (handle)	Dùng để mở đóng.	Vẽ kiểu dáng và vị trí chính xác.
Gối đệm (padding)	Nếu tủ có mặt ngoài nhám hoặc da.	Ghi chú trong bản vẽ chi tiết.

Lưu ý: Khi vẽ cho mục đích sản xuất, cần ghi rõ độ dày vật liệu, kích thước kết cấu và độ chịu tải của từng bộ phận.

3. Lập kế hoạch và phác thảo sơ bộ

Có thể bạn quan tâm: Cách Vẽ Cái Tai: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

3.1. Xác định mục đích và vị trí lắp đặt

• Mục đích sử dụng: Tủ bếp, tủ quần áo, tủ sách, tủ công cụ…
• Kích thước không gian: Đo chiều dài, chiều rộng, chiều cao của khu vực lắp đặt.
• Chiều cao người sử dụng: Đảm bảo tủ không quá cao hoặc quá thấp.

3.2. Phác thảo nhanh (rough sketch)

1. Vẽ hình chữ nhật đại diện cho khu vực tủ trên giấy (plan view).
2. Chia tỷ lệ: Ví dụ, 1 cm = 10 cm thực tế.
3. Đánh dấu các phần: Cánh tủ, ngăn kéo, kệ.
4. Thêm ghi chú: “Cánh tủ trái mở ra phía trong”, “Ngăn kéo 3 ngăn”, v.v.

Mẹo: Dùng bút chì nhẹ để dễ dàng chỉnh sửa. Khi đã hài lòng, chuyển sang nét đậm hơn để xác định các đường chính.

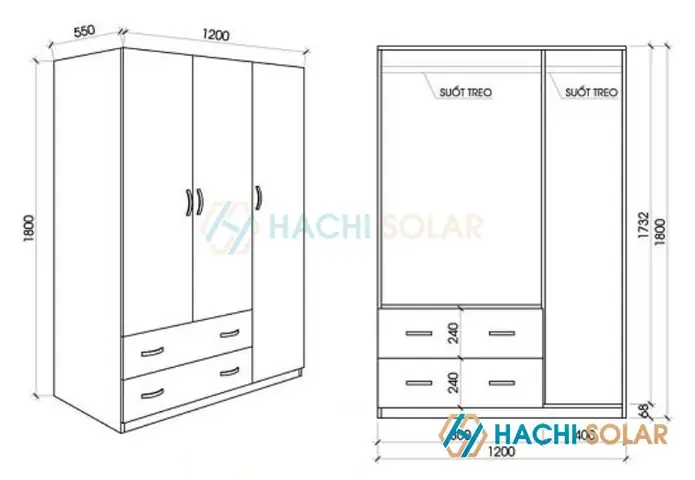

4. Vẽ bản vẽ kỹ thuật 2D

4.1. Các loại bản vẽ cần có

Loại bản vẽ	Nội dung	Mục đích
Plan (mặt bằng)	Xem từ trên xuống, thể hiện vị trí các thành phần.	Định vị trong không gian.
Elevation (mặt đứng)	Xem từ phía trước, bên, hoặc bên hông.	Thể hiện chiều cao, chi tiết cánh tủ.
Section (mặt cắt)	Cắt qua tủ để thấy cấu trúc bên trong.	Kiểm tra độ dày, vị trí kệ, ngăn kéo.
Detail (chi tiết)	Phóng to các bộ phận như bản lề, tay nắm.	Đảm bảo lắp ráp chính xác.

4.2. Quy trình vẽ trong AutoCAD (ví dụ)

Có thể bạn quan tâm: Cách Vẽ Cái Mũi: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Khởi tạo bản vẽ mới: File > New, chọn template metric.
2. Thiết lập layer: Tạo các layer như “Frame”, “Door”, “Drawer”, “Dimensions”.
3. Vẽ khung tủ: Dùng lệnh RECTANGLE để tạo khung chính, nhập kích thước (ví dụ 1200, 600).
4. Thêm cánh tủ: Dùng OFFSET để tạo độ dày tường (18mm). Vẽ đường thẳng cho cánh tủ, đặt bản lề bằng BLOCK.
5. Vẽ ngăn kéo: Dùng ARRAY để sao chép các hình chữ nhật cho từng ngăn kéo, chỉnh độ cao mỗi ngăn.
6. Thêm kích thước: Dùng DIMLINEAR, DIMANGULAR để chỉ ra kích thước tổng thể và các khoảng cách.
7. Ghi chú: Dùng MTEXT để viết chú thích vật liệu (MDF 18mm, kim loại, …).
8. Kiểm tra: Dùng OVERKILL để loại bỏ các đường trùng lặp, PURGE để dọn sạch file.
9. Lưu: File > Save As dưới định dạng DWG và PDF để chia sẻ.

4.3. Lưu ý khi vẽ kỹ thuật

• Độ chính xác: Đảm bảo mọi kích thước đều được ghi rõ, sai lệch không quá ±0.5mm (đối với máy CNC).
• Tiêu chuẩn ký hiệu: Sử dụng ký hiệu chuẩn ISO/ANSI cho bản lề, vít, ốc.
• Tỷ lệ bản vẽ: Thông thường 1:20 cho tủ lớn, 1:10 cho chi tiết.
• Ghi chú vật liệu: Đặt trong bảng “Bill of Materials (BOM)”.

5. Vẽ bản vẽ 3D và render

5.1. Tạo mô hình 3D trong SketchUp

1. Mở SketchUp, chọn template metric.
2. Dùng công cụ “Rectangle” để vẽ mặt đáy tủ (1200mm x 600mm).
3. Kéo lên (Push/Pull) để tạo chiều cao (720mm).
4. Tạo khung: Dùng “Offset” để tạo độ dày tường (18mm), sau đó “Push/Pull” để tạo khung.
5. Thêm cánh tủ: Vẽ mặt cánh, đặt “Component” cho bản lề và tay nắm.
6. Thêm ngăn kéo: Dùng “Component” để sao chép, điều chỉnh vị trí.
7. Áp dụng vật liệu: Vào “Materials”, chọn “Wood – Oak” cho mặt ngoài, “MDF” cho bên trong.
8. Kiểm tra mô hình: Dùng “Orbit” và “Zoom” để kiểm tra các góc.

5.2. Render bằng V-Ray (hoặc Lumion)

• Cài đặt V-Ray cho SketchUp.
• Thiết lập ánh sáng: Thêm Sunlight và HDRI để tạo môi trường thực tế.
• Chọn camera: Đặt góc chụp 3/4 để hiển thị cả mặt trước và mặt bên.
• Render: Đặt độ phân giải 1920×1080, chất lượng “High”.
• Lưu ảnh: Dạng PNG hoặc JPEG để chèn vào bản trình bày.

5.3. Kiểm tra mô hình 3D

Có thể bạn quan tâm: Cách Vẽ Cái Cân Đúng Chuẩn: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

• Kiểm tra va chạm (clash detection): Đảm bảo các bộ phận không chồng lấn.
• Kiểm tra kích thước: Dùng công cụ “Tape Measure” để đo lại các kích thước quan trọng.
• Kiểm tra vật liệu: Đảm bảo độ phản chiếu, màu sắc phù hợp với thực tế.

6. Kiểm tra, chỉnh sửa và hoàn thiện bản vẽ

6.1. Rà soát lại các tiêu chí

Tiêu chí	Kiểm tra	Phương pháp
Độ chính xác kích thước	Đúng ±0.5mm	Dùng công cụ đo trong CAD/SketchUp
Đầy đủ chi tiết	Không thiếu bản lề, tay nắm	Kiểm tra checklist BOM
Tuân thủ tiêu chuẩn	ISO, ANSI	So sánh với mẫu chuẩn
Thẩm mỹ	Đối tượng khách hàng	Nhận phản hồi từ designer
Khả năng sản xuất	Đảm bảo CNC, lắp ráp	Tham khảo nhà máy sản xuất

6.2. Chỉnh sửa

• Sửa lỗi kích thước: Dùng lệnh STRETCH (AutoCAD) hoặc kéo/đẩy (SketchUp).
• Thêm chi tiết: Nếu thiếu, tạo block mới và chèn vào bản vẽ.
• Cập nhật BOM: Đảm bảo danh sách vật liệu và số lượng đúng.

6.3. Hoàn thiện tài liệu

1. Tạo bảng “Title Block”: Bao gồm tên dự án, tên người vẽ, ngày, tỉ lệ, logo công ty.
2. Thêm “Revision Block”: Ghi lại các lần sửa đổi.
3. Xuất file PDF: Plot > PDF trong AutoCAD, hoặc File > Export > 2D Graphic > PDF trong SketchUp.
4. Lưu bản gốc: Định dạng DWG, SKP hoặc native của phần mềm để có thể chỉnh sửa sau.

7. Lưu trữ và chia sẻ bản vẽ

• Lưu trữ trên đám mây: Google Drive, Dropbox, OneDrive. Đặt thư mục theo dự án (ví dụ: “Project_Tu_Tivi_2026”).
• Sử dụng hệ thống quản lý phiên bản: Git LFS hoặc Perforce cho các dự án lớn, giúp theo dõi thay đổi.
• Chia sẻ với nhà máy: Gửi file PDF + DWG + BOM qua email hoặc LMS nội bộ.
• Tạo bản in: In bản PDF trên giấy A1 để thảo luận trực tiếp trong cuộc họp thiết kế.

8. Các mẹo và lưu ý thực tế

1. Luôn luôn vẽ trên lớp (layer) riêng cho từng loại đối tượng – giúp bật/tắt hiển thị nhanh.
2. Sử dụng block/component cho các bộ phận lặp lại (bản lề, tay nắm) để giảm dung lượng file và đồng nhất.
3. Kiểm tra độ dày vật liệu thực tế – không phải lúc nào MDF 18mm cũng đủ chịu lực cho tủ lớn.
4. Khi vẽ bản vẽ 3D, đặt “origin” (gốc tọa độ) ở góc dưới bên trái để dễ dàng xuất kích thước sang bản 2D.
5. Thực hiện “dry run” – mô phỏng lắp ráp bằng phần mềm (như Fusion 360) để phát hiện lỗi sớm.
6. Ghi chú “tolerances” (độ dung sai) trong bản vẽ kỹ thuật nếu cần gia công CNC chính xác.
7. Luôn cập nhật bản vẽ khi có thay đổi thiết kế – tránh trường hợp khách hàng nhận bản cũ.

9. Kết luận

Việc vẽ một chiếc tủ không chỉ là công việc của người thiết kế mà còn là quá trình hợp tác chặt chẽ giữa kiến trúc sư, nhà sản xuất, và người dùng cuối. Bằng cách nắm vững các bước từ chuẩn bị công cụ, hiểu cấu tạo tủ, lập kế hoạch, vẽ bản 2D kỹ thuật, mô hình hoá 3D, kiểm tra và hoàn thiện, bạn sẽ tạo ra những bản vẽ chất lượng, giảm thiểu lỗi sản xuất, đồng thời mang lại giá trị thẩm mỹ cao cho không gian sống.

Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn toàn diện và cụ thể để thực hiện dự án vẽ tủ của mình. Hãy áp dụng những kiến thức trên, thực hành thường xuyên và không ngừng cải tiến để trở thành một chuyên gia vẽ tủ thực thụ. Chúc bạn thành công!

Nếu bạn có bất kỳ câu hỏi nào hoặc muốn chia sẻ kinh nghiệm vẽ tủ của mình, hãy để lại bình luận phía dưới. Chúng tôi luôn sẵn sàng hỗ trợ và học hỏi cùng bạn!
