Cách Vẽ Cảm Ứng Từ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới Thiệu Tổng Quan Về Cảm Ứng Từ

Cảm ứng từ (magnetic induction) là một trong những hiện tượng vật lý quan trọng, đóng vai trò then chốt trong hầu hết các thiết bị điện tử, máy móc công nghiệp và cả trong các ứng dụng đời sống thường ngày. Khi nói đến “cách vẽ cảm ứng từ”, chúng ta không chỉ đang nói tới việc vẽ một biểu đồ hay một hình ảnh, mà còn đề cập đến việc mô tả và phân tích các trường từ, dòng điện và sức mạnh tương tác giữa chúng một cách trực quan và chính xác.

1.1. Định Nghĩa Cơ Bản

Cảm ứng từ, theo định luật Faraday, là hiện tượng tạo ra một điện áp (hay sức điện động) trong một dây dẫn khi mà từ thông (magnetic flux) qua dây dẫn thay đổi theo thời gian. Độ lớn của điện áp cảm ứng được tính bằng công thức:

\mathcal{E} = -\frac{d\Phi_B}{dt}

Trong đó:
– (\mathcal{E}) là sức điện động cảm ứng (đơn vị V – volt),
– (\Phi_B) là từ thông qua một bề mặt (đơn vị Weber, Wb),
– (t) là thời gian (đơn vị s – giây).

1.2. Ứng Dụng Thực Tiễn

• Máy phát điện: Sử dụng nguyên lý cảm ứng từ để chuyển đổi năng lượng cơ học thành điện năng.
• Biến áp: Điều chỉnh điện áp trong hệ thống truyền tải điện.
• Cảm biến từ: Đo lường vị trí, tốc độ, hoặc mức độ từ trường.
• Động cơ điện: Chuyển đổi điện năng thành năng lượng cơ học.

Với những ứng dụng đa dạng này, việc hiểu và vẽ biểu đồ cảm ứng từ là một kỹ năng thiết yếu cho các kỹ sư, nhà khoa học và cả những người đam mê DIY (Do It Yourself).

2. Các Thành Phần Cơ Bản Khi Vẽ Cảm Ứng Từ

2.1. Đồ Thị Từ Thông (Flux Diagram)

Có thể bạn quan tâm: Cách Vẽ Cơ Thể Anime Đúng Chuẩn: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

Đồ thị này thể hiện cách mà từ thông (\Phi_B) thay đổi theo thời gian hoặc vị trí. Thông thường, chúng ta sẽ vẽ:

• Trục hoành (x-axis): Thời gian (t) hoặc góc quay (\theta).
• Trục tung (y-axis): Giá trị từ thông (\Phi_B) (Wb).

2.2. Đồ Thị Điện Áp Cảm Ứng (Induced EMF Diagram)

Dựa trên công thức Faraday, đồ thị điện áp cảm ứng sẽ là đạo hàm của đồ thị từ thông. Vì vậy, nếu (\Phi_B) là hàm sinus, (\mathcal{E}) sẽ là hàm cosin và ngược lại.

2.3. Đồ Thị Dòng Điện Cảm Ứng (Induced Current Diagram)

Nếu mạch kín và có điện trở (R), dòng điện cảm ứng (I) sẽ được tính bằng:

I = \frac{\mathcal{E}}{R}

Đồ thị này phản ánh mối quan hệ giữa điện áp cảm ứng và dòng điện trong mạch.

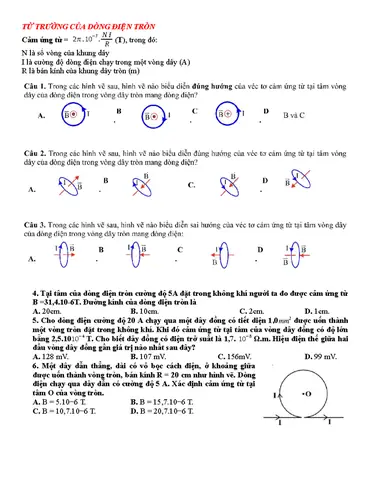

2.4. Sơ Đồ Trường Từ (Magnetic Field Lines)

Trường từ thường được biểu diễn bằng các đường sức (field lines) có tính chất:

• Điểm bắt đầu từ cực Bắc và kết thúc ở cực Nam.
• Độ dày của đường sức thể hiện cường độ từ trường: càng dày → cường độ càng lớn.
• Các đường sức không giao nhau.

3. Bước Đầu Tiên: Xác Định Điều Kiện Và Thông Số Ban Đầu

3.1. Xác Định Kiểu Tín Hiệu Đầu Vào

• Tín hiệu sinusoidal: Thường dùng trong các hệ thống AC (alternating current). Công thức: (\Phi_B(t) = \Phi_{\text{max}} \sin(\omega t + \phi))
• Tín hiệu vuông: Thường xuất hiện trong mạch chuyển mạch nhanh.
• Tín hiệu tam giác: Ít phổ biến nhưng hữu ích trong một số mô hình điều khiển.

3.2. Thông Số Quan Trọng

Thông số	Ký hiệu	Đơn vị	Ghi chú
Tần số	(f)	Hz	Số vòng quay mỗi giây
Góc quay	(\theta)	rad	(\theta = \omega t)
Cường độ từ trường tối đa	(B_{\text{max}})	T (Tesla)	Tối đa tại cực
Diện tích vòng dây	(A)	m²	Định nghĩa từ thông (\Phi_B = B \cdot A)
Số vòng dây	(N)	–	Tăng cường độ cảm ứng

3.3. Lựa Chọn Phần Mềm Vẽ

Có thể bạn quan tâm: Cách Vẽ Cơ Bắp Anime Đầy Chi Tiết: Từ Cơ Bản Đến Nâng Cao

• MATLAB/Octave: Đối với các biểu đồ tính toán phức tạp.
• Python (Matplotlib, NumPy): Miễn phí, linh hoạt, dễ chia sẻ.
• LTspice: Khi muốn mô phỏng mạch điện và xem đáp ứng thời gian thực.
• Adobe Illustrator hoặc Inkscape: Khi cần vẽ sơ đồ trường từ với độ chi tiết cao.

4. Hướng Dẫn Vẽ Cảm Ứng Từ Bằng Python

Dưới đây là một ví dụ chi tiết, từ việc cài đặt môi trường đến việc tạo ra các đồ thị quan trọng.

4.1. Cài Đặt Môi Trường

pip install numpy matplotlib scipy

4.2. Mã Nguồn Mẫu

import numpy as np
import matplotlib.pyplot as plt # ------------------- Thông số -------------------
f = 50 # tần số (Hz)
omega = 2np.pif # góc tần số (rad/s)
Phi_max = 0.01 # từ thông tối đa (Wb)
R = 10 # điện trở (Ohm)
t = np.linspace(0, 0.1, 1000) # thời gian 0-0.1s # ------------------- Tính toán -------------------
Phi = Phi_max np.sin(omegat) # từ thông
EMF = -np.gradient(Phi, t) # điện áp cảm ứng (đạo hàm số)
I = EMF / R # dòng điện cảm ứng # ------------------- Vẽ đồ thị -------------------
plt.figure(figsize=(12,8)) # Đồ thị từ thông
plt.subplot(3,1,1)
plt.plot(t, Phi, label=r'$\Phi(t)=\Phi_{max}\sin(\omega t)$')
plt.title('Đồ thị từ thông qua vòng dây')
plt.ylabel('From thông (Wb)')
plt.grid(True)
plt.legend() # Đồ thị điện áp cảm ứng
plt.subplot(3,1,2)
plt.plot(t, EMF, color='orange', label=r'$\mathcal{E}(t) = -\frac{d\Phi}{dt}$')
plt.title('Đồ thị điện áp cảm ứng')
plt.ylabel('EMF (V)')
plt.grid(True)
plt.legend() # Đồ thị dòng điện cảm ứng
plt.subplot(3,1,3)
plt.plot(t, I, color='green', label=r'$I(t)=\frac{\mathcal{E}}{R}$')
plt.title('Đồ thị dòng điện cảm ứng')
plt.xlabel('Thời gian (s)')
plt.ylabel('Dòng điện (A)')
plt.grid(True)
plt.legend() plt.tight_layout()
plt.show()

Giải thích:
– np.gradient được dùng để tính đạo hàm số gần đúng của (\Phi) theo thời gian, cho ra (\mathcal{E}).
– Đồ thị thứ ba là dòng điện, được tính bằng công thức (I = \mathcal{E}/R).
– Bạn có thể thay đổi Phi_max, f hoặc R để quan sát ảnh hưởng lên các đồ thị.

4.3. Phân Tích Kết Quả

• Độ lớn cực đại của EMF: (\mathcal{E}{\text{max}} = \omega \Phi). Khi tần số tăng, điện áp cảm ứng tăng tỉ lệ.}
• Pha giữa EMF và (\Phi): EMF luôn lệch pha 90° so với (\Phi) (đạo hàm của sin là cos), điều này quan trọng trong việc thiết kế các mạch lọc.

5. Vẽ Sơ Đồ Trường Từ Bằng Inkscape (hoặc Illustrator)

5.1. Chuẩn Bị Hình Dáng Cơ Bản

Có thể bạn quan tâm: Cách Vẽ Căn Phòng Ngủ Đẹp Và Tiện Nghi: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Vẽ hình tròn đại diện cho cuộn dây hoặc nam châm.
2. Tạo các đường sức bằng công cụ “Bezier”:
3. Đặt độ dày 2‑3 pt để thể hiện cường độ mạnh.
4. Đường gần cực Bắc (hoặc Nam) nên dày hơn, dần mỏng dần khi di chuyển ra xa.

5.2. Đánh Dấu Các Thành Phần

• Cực Bắc (N) và Cực Nam (S): Đánh dấu bằng ký hiệu “N” và “S” trong hình tròn.
• Mũi tên chỉ hướng: Đặt mũi tên dọc theo đường sức, hướng từ Bắc tới Nam.
• Vòng dây: Vẽ các vòng tròn đồng tâm hoặc các vòng hình elip để biểu diễn số vòng dây (N).

5.3. Thêm Ghi Chú Toán Học

• Ghi công thức (\Phi = N B A \cos\theta) gần sơ đồ để người xem dễ liên kết hình ảnh và công thức.
• Đánh dấu góc (\theta) giữa trục ngang và trường từ, nếu có.

5.4. Lưu Định Dạng

• SVG: Định dạng vector, cho phép thu phóng không mất chất lượng.
• PNG: Dễ chia sẻ trên web, nhưng cần độ phân giải cao (≥300 DPI) nếu in ấn.

6. Các Bài Toán Thực Tế Và Cách Vẽ

6.1. Bài Toán 1: Cuộn Dây Quay Trong Từ Trường Đều

Đề bài: Một cuộn dây có (N = 200) vòng, diện tích (A = 0.01\; \text{m}^2) quay trong một từ trường đều (B = 0.5\; \text{T}) với tần số (f = 60\; \text{Hz}). Tính và vẽ đồ thị điện áp cảm ứng.

Giải:

• (\omega = 2\pi f = 2\pi \times 60 \approx 376.99 \; \text{rad/s})
• (\Phi_{\text{max}} = N B A = 200 \times 0.5 \times 0.01 = 1 \; \text{Wb})
• (\mathcal{E}{\text{max}} = \omega \Phi)}} = 376.99 \; \text{V

Vẽ: Sử dụng đoạn mã Python ở mục 4, thay đổi Phi_max = 1 và R tùy ý (ví dụ 50 Ω). Đồ thị sẽ cho thấy điện áp cảm ứng dao động sinus với biên độ khoảng 377 V.

6.2. Bài Toán 2: Cảm Ứng Trong Biến Áp

Đề bài: Một biến áp có 1 vòng sơ cấp và 100 vòng thứ cấp. Khi dòng điện xoay chiều 120 V (rms) chạy qua sơ cấp, tính điện áp trên vòng thứ cấp và vẽ sơ đồ trường từ.

Có thể bạn quan tâm: Cách Vẽ Căn Phòng 3d: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

Giải:

• Tỷ lệ vòng: (\frac{V_s}{V_p} = \frac{N_s}{N_p} = 100)
• Vì (V_p = 120\; \text{V (rms)}), thì (V_s = 120 \times 100 = 12\,000\; \text{V (rms)}).

Vẽ:
– Trục sơ cấp: Vòng 1, từ trường mạnh, đường sức dày.
– Trục thứ cấp: Nhiều vòng, đường sức dày hơn do tổng cộng 100 vòng, tuy nhiên cường độ thực tế phụ thuộc vào tải.

6.3. Bài Toán 3: Động Cơ DC – Cảm Ứng Ngược

Đề bài: Khi một động cơ DC đang quay, một điện áp cảm ứng ngược (back EMF) xuất hiện. Nếu tốc độ quay là 3000 vòng/phút và hằng số điện áp (K_e = 0.02\; \text{V·s/rad}), tính back EMF và vẽ biểu đồ.

Giải:

• Tốc độ góc (\omega = 3000 \times \frac{2\pi}{60} \approx 314.16\; \text{rad/s})
• Back EMF: (E_b = K_e \omega = 0.02 \times 314.16 \approx 6.28\; \text{V})

Vẽ: Đồ thị back EMF là một đường thẳng (với tốc độ không đổi) trên trục thời gian, giá trị ổn định 6.28 V.

7. Những Lưu Ý Khi Vẽ Cảm Ứng Từ

1. Đơn vị nhất quán: Đảm bảo mọi thông số (B, A, N, t) dùng cùng hệ SI để tránh sai lệch.
2. Độ phân giải thời gian: Khi tính đạo hàm số, thời gian mẫu (Δt) phải đủ nhỏ để giảm sai số.
3. Đánh dấu pha: Khi so sánh các đồ thị (Φ, EMF, I), luôn ghi rõ pha để tránh nhầm lẫn.
4. Màu sắc và ký hiệu: Sử dụng màu sắc khác nhau cho từng đồ thị, đồng thời đặt legend rõ ràng.
5. Kiểm chứng thực nghiệm: Nếu có dữ liệu thực tế, hãy chồng lên đồ thị mô phỏng để kiểm tra độ tin cậy.

8. Ứng Dụng Nâng Cao: Mô Phỏng 3D Trường Từ

8.1. Phần Mềm COMSOL Multiphysics

COMSOL cho phép tạo mô hình 3D của cuộn dây, nam châm và tính toán trường từ trong không gian. Các bước cơ bản:

1. Chọn Module “AC/DC → Magnetic Fields (mf)”.
2. Xây dựng hình học: Vẽ cuộn dây (helix), nam châm (cylinder) và không gian xung quanh.
3. Đặt vật liệu: Gán độ dẫn từ (μr) cho các thành phần.
4. Áp dụng điều kiện biên: Điện áp nguồn, dòng điện, hoặc tốc độ quay.
5. Meshing: Tạo lưới tinh để tính toán chính xác.
6. Chạy mô phỏng và trích xuất trường B dưới dạng vector field.
7. Vẽ đường sức: Sử dụng công cụ “Streamline” để hiển thị đường sức 3D.

8.2. Kết Hợp Với Python

Có thể xuất dữ liệu trường từ từ COMSOL dưới dạng CSV, sau đó dùng Python (Matplotlib 3D hoặc Plotly) để vẽ lại và tùy chỉnh.

import pandas as pd
import plotly.graph_objects as go data = pd.read_csv('magnetic_field.csv')
fig = go.Figure(data=go.Streamtube( x=data'x', y=data'y', z=data'z', u=data'Bx', v=data'By', w=data'Bz', colorscale='Viridis', maxwidth=0.1))
fig.update_layout(title='Trường Từ 3D')
fig.show()

9. Tổng Kết

Việc vẽ cảm ứng từ không chỉ là một hoạt động đồ họa mà còn là quá trình phân tích, mô phỏng và truyền đạt các hiện tượng vật lý phức tạp một cách trực quan. Từ việc xác định các thông số cơ bản, lựa chọn công cụ vẽ phù hợp, đến việc thực hiện các bài toán thực tế và mô phỏng 3D, mỗi bước đều góp phần tạo nên một bức tranh hoàn chỉnh về cách mà từ trường và điện áp cảm ứng tương tác trong các hệ thống điện.

9.1. Những Điểm Nhấn Cần Nhớ

Chủ đề	Điểm quan trọng
Định luật Faraday	(\mathcal{E} = -\frac{d\Phi}{dt})
Đồ thị (\Phi(t))	Thường là sinus, vuông, tam giác
Đồ thị (\mathcal{E}(t))	Đạo hàm của (\Phi(t)), lệch pha 90°
Dòng cảm ứng	(I = \mathcal{E}/R)
Sơ đồ trường	Đường sức, độ dày biểu thị cường độ
Phần mềm	Python/Matlab cho tính toán; Inkscape/Illustrator cho sơ đồ; COMSOL cho 3D

9.2. Hướng Phát Triển Tương Lai

• AI hỗ trợ vẽ: Các mô hình ngôn ngữ lớn (LLM) kết hợp với GAN có thể tự động tạo sơ đồ trường từ dựa trên mô tả văn bản.
• Thực tế ảo (VR/AR): Cho phép người dùng “đi vào” trường từ và quan sát các đường sức trong không gian 3D.
• IoT đo trường: Cảm biến từ mini gắn vào thiết bị di động, dữ liệu được trực tiếp vẽ biểu đồ trên smartphone.

10. Tài Nguyên Tham Khảo

1. David J. Griffiths – Introduction to Electrodynamics – Chương 7 (Faraday’s Law).
2. J. D. Jackson – Classical Electrodynamics – Phần 3.5 (Magnetic Induction).
3. MATLAB Documentation – Simulink for Electrical Machines.
4. COMSOL Blog – Magnetic Field Visualization.
5. Python Documentation – NumPy và Matplotlib.

Với những kiến thức và công cụ trên, bạn đã sẵn sàng để vẽ cảm ứng từ một cách chuyên nghiệp, chính xác và sáng tạo. Hãy thực hành, thử nghiệm các tham số khác nhau, và khám phá cách mà từ trường hiện hữu trong mọi thiết bị điện tử xung quanh chúng ta. Chúc bạn thành công!
