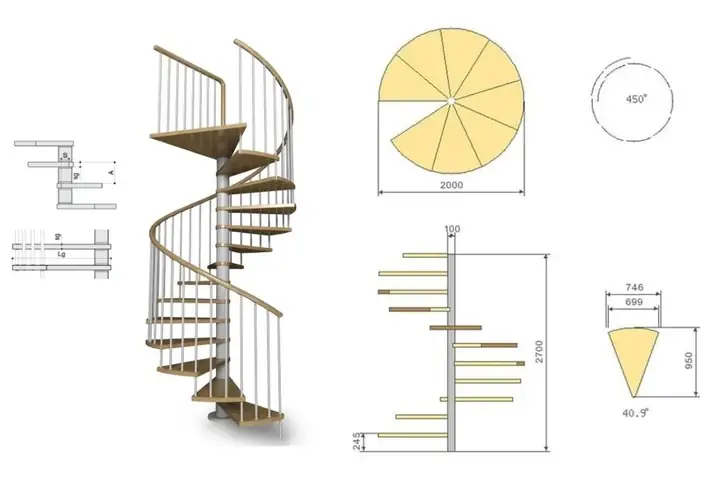

Cách Vẽ Cầu Thang Xoắn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về cầu thang xoắn

Cầu thang xoắn (còn gọi là cầu thang vòng, cầu thang ốc) là một trong những giải pháp kiến trúc và nội thất thông minh, giúp tối ưu không gian, đồng thời tạo nên vẻ đẹp thẩm mỹ độc đáo. Với cấu trúc quay vòng quanh một trục trung tâm, cầu thang xoắn không chỉ tiết kiệm diện tích mà còn mang lại cảm giác mềm mại, uyển chuyển cho không gian nội thất hoặc ngoại thất. Vì vậy, việc biết cách vẽ cầu thang xoắn một cách chính xác, chi tiết là một kỹ năng quan trọng đối với các kiến trúc sư, kỹ sư, họa sĩ kỹ thuật và cả những người yêu thích thiết kế.

Bài viết này sẽ hướng dẫn bạn từng bước cách vẽ cầu thang xoắn, từ việc chuẩn bị bản vẽ, xác định các thông số cơ bản, vẽ hình chiếu 2D, tới việc tạo mô hình 3D và render để trình bày. Ngoài ra, chúng tôi sẽ cung cấp một số mẹo thực tế, lưu ý về tỉ lệ, độ nghiêng, độ dày bậc thang và cách tính toán an toàn. Hy vọng sau khi đọc xong, bạn sẽ tự tin thực hiện một bản vẽ cầu thang xoắn hoàn chỉnh, đáp ứng yêu cầu kỹ thuật và thẩm mỹ.

2. Các yếu tố cơ bản cần xác định trước khi vẽ

2.1. Mục đích và vị trí lắp đặt

• Nội thất: Thường được lắp trong các không gian nhà ở, khách sạn, quán café, nhà hàng… Mục tiêu là tiết kiệm diện tích và tạo điểm nhấn.
• Ngoại thất: Dùng cho các công trình công cộng, bãi đỗ xe đa tầng, trung tâm thương mại… Yêu cầu chịu lực và chống thời tiết cao hơn.

2.2. Thông số kỹ thuật quan trọng

Thông số	Đơn vị	Ghi chú
Chiều cao tổng (H)	mm (hoặc cm)	Từ mặt sàn tới mặt sàn kế tiếp hoặc tới trần
Bán kính trung tâm (R)	mm	Khoảng cách từ trục trung tâm tới bề mặt bậc thang (đường kính bậc)
Bán kính ngoài (Ro)	mm	Độ rộng tổng của cầu thang (độ dài bậc thang)
Số bậc (N)	–	Tính bằng H / chiều cao mỗi bậc
Chiều cao mỗi bậc (h)	mm	Thông thường từ 150 – 180 mm
Độ nghiêng (θ)	độ	Tính từ mặt phẳng ngang, thường 30° – 45°
Độ dày bậc (t)	mm	30 – 45 mm cho nội thất, 45 – 60 mm cho ngoại thất
Khoảng cách giữa các bậc (p)	mm	Thường 250 – 300 mm (độ rộng bậc)

2.3. Các tiêu chuẩn và quy định

Có thể bạn quan tâm: Cách Vẽ Cầu Lô Đề: Hướng Dẫn Chi Tiết Từng Bước Để Tối Ưu Hóa Kết Quả

• Tiêu chuẩn Việt Nam (TCVN 5712-2005): Quy định về chiều cao bậc, độ nghiêng, độ dày, độ rộng bậc…
• Quy định an toàn: Độ nghiêng không quá 45°, độ sâu bậc (tầm bước) ≥ 250 mm để người đi thoải mái.
• Tiêu chuẩn quốc tế (ISO, EN): Đối với các dự án quốc tế, cần tham khảo các tiêu chuẩn tương tự.

3. Bước chuẩn bị bản vẽ

3.1. Lựa chọn phần mềm

Phần mềm	Ưu điểm	Nhược điểm
AutoCAD	Độ chính xác cao, hỗ trợ 2D/3D, chuẩn công nghiệp	Cần học lâu, chi phí bản quyền
Revit	Mô hình thông tin xây dựng (BIM), tự động tính toán	Yêu cầu máy mạnh, phức tạp cho người mới
SketchUp	Giao diện thân thiện, nhanh chóng tạo mô hình 3D	Độ chính xác 2D không bằng AutoCAD
SolidWorks	Tốt cho thiết kế chi tiết, tính toán chịu tải	Chủ yếu cho cơ khí, không chuyên kiến trúc

Lưu ý: Nếu bạn chỉ vẽ 2D để đưa vào bản vẽ kiến trúc, AutoCAD là lựa chọn phổ biến nhất. Đối với mô hình 3D và render, SketchUp hoặc Revit sẽ thuận tiện hơn.

3.2. Thiết lập môi trường làm việc

1. Đặt đơn vị: mm là chuẩn trong kiến trúc Việt Nam.
2. Tạo layer:
3. Layer 0: Khung, trục trung tâm.
4. Layer 1: Bậc thang (đường viền).
5. Layer 2: Ký hiệu kích thước.
6. Layer 3: Ghi chú, chú giải.
7. Thiết lập lưới (grid): Đặt khoảng cách lưới 10 mm để dễ dàng vẽ các vòng tròn và cung.

4. Vẽ cầu thang xoắn trên bản vẽ 2D

4.1. Vẽ trục trung tâm và vòng tròn cơ bản

1. Vẽ trục trung tâm: Dùng công cụ Line hoặc Construction Line, kéo một đường thẳng đứng dọc (độ dài = H). Đánh dấu điểm G (gốc) là điểm trung tâm.
2. Vẽ vòng tròn bán kính R: Sử dụng lệnh Circle, nhập tâm là điểm G, bán kính R (ví dụ 800 mm). Đây là đường viền trong của bậc thang.
3. Vẽ vòng tròn bán kính Ro: Tương tự, bán kính Ro (ví dụ 1200 mm) tạo đường viền ngoài. Khoảng cách Ro – R sẽ là độ rộng bậc thang (p).

4.2. Xác định góc quay của mỗi bậc

Có thể bạn quan tâm: Cách Vẽ Cần Câu Máy: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Góc quay mỗi bậc (α) = 360° / N.
• Ví dụ: N = 12 → α = 30°.

4.3. Vẽ các cung bậc thang

1. Chọn bậc thứ nhất: Đặt góc bắt đầu là 0° (đường ngang tới bên phải).
2. Dùng lệnh Arc (cung tròn):
3. Bắt đầu tại giao điểm của vòng tròn trong (R) và vòng tròn ngoài (Ro) ở góc 0°.
4. Kết thúc tại cùng một góc trên vòng tròn ngoài, rồi quay ngược lại tới vòng tròn trong ở góc α.
5. Lặp lại quá trình này cho từng bậc, tăng góc bắt đầu lên α mỗi lần.

Mẹo nhanh: Trong AutoCAD, bạn có thể dùng lệnh Array để sao chép cung một cách vòng tròn, chỉ cần vẽ một cung mẫu và nhập số lần lặp N.

4.4. Vẽ các đường thẳng dọc (tangential)

Mỗi bậc thang cần có đường dọc nối hai vòng tròn (R và Ro) để tạo thành mặt bậc. Dùng lệnh Line kéo từ điểm giao của vòng tròn trong tới vòng tròn ngoài tại cùng một góc. Lặp lại cho N bậc (có thể dùng Polar Array).

4.5. Hoàn thiện các chi tiết

• Thêm đường ngang (tangential) để thể hiện độ dày bậc (t). Đánh dấu khoảng cách t từ mặt trong tới mặt ngoài.
• Ký hiệu kích thước:
• Chiều cao mỗi bậc (h) – đo từ một vòng tròn tới vòng tròn tiếp theo dọc theo trục trung tâm.
• Độ rộng bậc (p) – đo từ R tới Ro.
• Độ nghiêng (θ) – góc giữa mặt bậc và mặt phẳng ngang (có thể tính bằng atan(h/p)).

4.6. Kiểm tra tính hợp lý

• Tổng chiều cao: N × h ≈ H (cho phép sai số ±5 mm).
• Độ nghiêng: θ = arctan(h / p). Kiểm tra θ nằm trong khoảng 30° – 45°.
• Khoảng cách an toàn: Đảm bảo khoảng cách trung tâm tới bậc không quá nhỏ (< 500 mm) để tránh cản trở người đi.

5. Tạo mô hình 3D trong SketchUp (hoặc Revit)

Có thể bạn quan tâm: Cách Vẽ Cảnh Làng Quê: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Để Tạo Ra Những Bức Tranh Đầy Sắc Màu Và Cảm Xúc

5.1. Nhập bản vẽ 2D

• SketchUp: Dùng File > Import → chọn file DWG/DXF → đặt vào mô hình.
• Revit: Dùng Insert > Import CAD.

5.2. Xây dựng hình dạng bậc thang

1. Tạo mặt bậc: Chọn công cụ Push/Pull trên từng cung và đường thẳng đã vẽ, kéo lên độ dày t (30 – 45 mm).
2. Tạo trục trung tâm: Dùng Circle tạo cột trụ (bán kính khoảng 100 mm) và kéo lên chiều cao H.
3. Ghép các bậc: Đảm bảo mỗi bậc được đặt đúng vị trí quay α quanh trục. SketchUp có công cụ Rotate – nhập điểm trung tâm và góc quay.

5.3. Thêm chi tiết

• Mặt lan can: Vẽ một mặt vòng tròn dọc quanh trục, độ cao bằng H, độ dày 20 – 30 mm.
• Bậc nền (landing): Nếu cần, tạo một bậc nền ở đầu hoặc cuối bằng cách vẽ một mặt phẳng lớn hơn (đường viền ngoài).
• Tay vịn: Dùng Line và Arc tạo tay vịn xoắn hoặc thẳng, gắn vào trục trung tâm hoặc lan can.

5.4. Áp dụng vật liệu và render

• Vật liệu: Gỗ (đối với nội thất), thép (đối với công nghiệp), bê tông, hoặc kính.
• Render: Sử dụng V-Ray, Enscape hoặc Lumion để tạo cảnh chiếu sáng, phản chiếu. Đặt nguồn sáng (sunlight) và môi trường (HDRI) để thấy được chi tiết bề mặt.

6. Tính toán chịu tải và an toàn

6.1. Tải trọng thiết kế

• Tải trọng người dùng: Thông thường 200 kg/m² cho khu vực sinh hoạt.
• Tải trọng chết (dead load): Trọng lượng tự nhiên của cầu thang (gỗ, bê tông).

6.2. Công thức tính mô men uốn

Có thể bạn quan tâm: Cách Vẽ Căn Phòng Khách Đẹp Và Tiện Nghi: Hướng Dẫn Từ A Đến Z

M = \frac{w \cdot L^2}{8}

• w: tải trọng phân bố (N/m).
• L: khoảng cách giữa các điểm hỗ trợ (độ dài bậc, thường = p).

6.3. Kiểm tra cột trụ trung tâm

• Ứng suất nén: (\sigma = \frac{P}{A})
• (P) = tổng tải trọng (tải người + tải chết).
• (A) = diện tích mặt cắt trụ (πr²).
• Đảm bảo (\sigma) < (\sigma_{allow}) của vật liệu (ví dụ: bê tông C25/30 ≈ 12 MPa).

6.4. Kiểm tra độ bền bậc

• Mô men cắt: (V = \frac{w \cdot L}{2}).
• Kiểm tra bằng công thức cắt cho vật liệu (gỗ, thép).

Kết luận: Nếu các giá trị tính được nằm trong giới hạn cho phép, cầu thang xoắn của bạn đáp ứng tiêu chuẩn an toàn.

7. Các lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Bậc thang quá dốc (θ > 45°)	Độ rộng bậc (p) quá nhỏ hoặc chiều cao bậc (h) quá lớn	Tăng p hoặc giảm h, tính lại N.
Không đủ chiều cao tổng (N×h < H)	Số bậc quá ít, hoặc h không đủ	Tăng N (thêm bậc) hoặc tăng h.
Khoảng trống giữa các bậc không đồng đều	Sai số khi sao chép cung bằng Array	Kiểm tra lại góc α, sử dụng Polar Array chính xác.
Cột trung tâm quá mỏng	Bán kính trục (r) quá nhỏ so với tải trọng	Tăng bán kính trục, hoặc dùng vật liệu chịu lực cao hơn.
Mô hình 3D không khớp	Độ dày bậc (t) không đồng nhất	Kiểm tra và đồng nhất Push/Pull cho tất cả các bậc.

8. Một số mẫu cầu thang xoắn tiêu biểu

8.1. Cầu thang xoắn gỗ nội thất

• Bán kính trong (R): 800 mm
• Bán kính ngoài (Ro): 1300 mm
• Chiều cao (H): 3000 mm
• Số bậc (N): 17 (h ≈ 176 mm)
• Độ nghiêng (θ): 34°

8.2. Cầu thang xoắn kim loại công nghiệp

• R: 1000 mm
• Ro: 1600 mm
• H: 3500 mm
• N: 20 (h = 175 mm)
• Vật liệu: Thép 240 MPa, t = 45 mm

8.3. Cầu thang xoắn kính hiện đại

• R: 900 mm
• Ro: 1500 mm
• H: 2800 mm
• N: 14 (h = 200 mm)
• Vật liệu: Khung thép, tấm kính cường lực 12 mm

Mỗi mẫu có thể được tùy chỉnh màu sắc, chiếu sáng và kết hợp với lan can để tạo nét riêng.

9. Quy trình làm việc tổng thể (từ khởi tạo tới bàn giao)

1. Khảo sát và thu thập yêu cầu: Đo đạc không gian, xác định mục đích, phong cách.
2. Lập bảng thông số kỹ thuật: Điểm 2.2, tính toán N, h, p, θ.
3. Vẽ bản 2D: Các bước 4.1 – 4.5.
4. Kiểm tra và phê duyệt bản vẽ: Đảm bảo tuân thủ tiêu chuẩn, tính toán tải trọng.
5. Tạo mô hình 3D: Các bước 5.1 – 5.4.
6. Render và trình bày: Chọn vật liệu, ánh sáng, tạo hình ảnh, video quay vòng.
7. Chuẩn bị bản vẽ thi công: Bao gồm bản mặt bằng, mặt cắt, chi tiết kết cấu, danh mục vật liệu.
8. Theo dõi thi công: Kiểm tra thực tế so với bản vẽ, điều chỉnh nếu cần.
9. Bàn giao và bảo trì: Cung cấp tài liệu bảo trì, hướng dẫn sử dụng.

10. Kết luận

Việc vẽ cầu thang xoắn không chỉ là một quy trình kỹ thuật mà còn là nghệ thuật kết hợp giữa tính toán chính xác và sáng tạo thẩm mỹ. Bằng cách nắm vững các thông số cơ bản, tuân thủ tiêu chuẩn an toàn, và sử dụng thành thạo các công cụ CAD/CAM hiện đại, bạn có thể tạo ra những bản vẽ cầu thang xoắn vừa đẹp mắt, vừa đáp ứng đầy đủ yêu cầu kỹ thuật.

Hãy luôn nhớ: Chi tiết tạo nên sự hoàn hảo. Kiểm tra tỉ mỉ từng góc quay, độ dày bậc và khả năng chịu tải sẽ giúp bạn tránh được những sai sót đáng tiếc trong quá trình thi công. Chúc bạn thành công trong việc thiết kế và vẽ các cầu thang xoắn ấn tượng cho dự án của mình!
