Cách Vẽ Cấu Trúc Nhà: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

Mở Đầu

Việc thiết kế và vẽ cấu trúc nhà không chỉ là một công việc dành cho các kiến trúc sư hay kỹ sư chuyên môn. Trong thời đại công nghệ số hiện nay, các công cụ hỗ trợ thiết kế đã trở nên thân thiện, dễ tiếp cận, cho phép ngay cả những người chưa có nền tảng chuyên môn cũng có thể tự tin tạo ra bản vẽ cấu trúc cho ngôi nhà mơ ước. Bài viết dưới đây sẽ cung cấp cho bạn một lộ trình chi tiết, từ những kiến thức nền tảng, các bước chuẩn bị, lựa chọn phần mềm, đến các kỹ thuật vẽ chi tiết và kiểm tra tính khả thi. Mục tiêu cuối cùng là giúp bạn có được một bản vẽ cấu trúc nhà chuẩn xác, thẩm mỹ và đáp ứng đầy đủ các yêu cầu kỹ thuật, pháp lý.

1. Kiến Thức Cơ Bản Về Cấu Trúc Nhà

1.1. Định Nghĩa Cấu Trúc Nhà

Cấu trúc nhà (structural design) là phần thiết kế chịu lực của công trình, bao gồm các thành phần như móng, cột, dầm, sàn, mái và các yếu tố liên quan đến việc truyền tải tải trọng từ các yếu tố bên ngoài (gió, địa chấn, trọng lực) đến nền đất. Cấu trúc phải đảm bảo tính ổn định, an toàn và bền vững trong suốt vòng đời của công trình.

1.2. Các Thành Phần Chính

Thành phần	Chức năng	Vật liệu thường dùng
Móng	Truyền tải tải trọng xuống nền đất	Bê tông cốt thép, cốt thép, bê tông cốt sợi
Cột	Dẫn tải trọng từ dầm, sàn lên móng	Bê tông cốt thép, thép, gỗ, bê tông nhẹ
Dầm	Kết nối cột, chịu tải trọng bề mặt	Bê tông cốt thép, thép, gỗ, bê tông nhẹ
Sàn	Phân phối tải trọng đều lên dầm	Bê tông cốt thép, bê tông nhẹ, gỗ, sàn bê tông 3 lớp
Mái	Bảo vệ công trình, chịu tải trọng thời tiết	Khung thép, gỗ, bê tông nhẹ, tôn, ngói

1.3. Các Loại Tải Trọng

• Tải trọng chết (Dead Load): Trọng lượng cố định của cấu kiện (vật liệu, thiết bị cố định).
• Tải trọng sống (Live Load): Trọng lượng thay đổi theo hoạt động (người, nội thất, đồ dùng).
• Tải trọng môi trường: Gió, địa chấn, tuyết, nhiệt độ.
• Tải trọng đặc biệt: Máy móc công nghiệp, thang máy, bể bơi.

1.4. Quy Chuẩn và Tiêu Chuẩn

Có thể bạn quan tâm: Cách Vẽ Cấu Trúc Adn: Hướng Dẫn Chi Tiết Từng Bước Cho Người Mới Bắt Đầu

Ở Việt Nam, các tiêu chuẩn thiết kế cấu trúc nhà thường dựa trên:
– TCVN 9382:2004 – Thiết kế kết cấu bê tông cốt thép.
– TCVN 9383:2004 – Thiết kế kết cấu thép.
– TCVN 7803:2009 – Thông số thiết kế móng.
– QCVN 01:2026/BXD – Tiêu chuẩn thiết kế xây dựng.

Hiểu rõ các tiêu chuẩn này sẽ giúp bạn tránh được những sai lầm pháp lý và bảo đảm tính an toàn cho công trình.

2. Chuẩn Bị Trước Khi Bắt Đầu Vẽ

2.1. Thu Thập Thông Tin Địa Hình

• Bản đồ địa hình: Độ cao, độ dốc, tính chất đất (độ bền, độ thấm, mức nước ngầm).
• Khảo sát địa chất: Lấy mẫu đất, kiểm tra độ chịu tải, độ co giãn.
• Hạn chế pháp lý: Khu vực quy hoạch, chiều cao tối đa, khoảng cách lề đường, quỹ đất xây dựng.

2.2. Xác Định Yêu Cầu Người Dùng

• Diện tích xây dựng, số tầng, chức năng từng phòng.
• Kiểu kiến trúc (đơn giản, hiện đại, cổ điển) và phong cách nội thất.
• Yêu cầu đặc biệt (phòng ngủ trên mái, sân thượng xanh, hệ thống năng lượng mặt trời).

2.3. Lập Kế Hoạch Ngân Sách

• Chi phí vật liệu (bê tông, thép, gỗ, vật liệu cách nhiệt).
• Chi phí nhân công và thiết bị thi công.
• Dự trữ dự phòng cho các biến động giá vật liệu.

2.4. Lựa Chọn Phần Mềm Vẽ

Có thể bạn quan tâm: Cách Vẽ Cấu Hình Ion: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Phần mềm	Đặc điểm	Độ khó	Phí bản quyền
AutoCAD	Đa năng, chuẩn công nghiệp	Trung bình	2.500 – 5.000 USD/năm
Revit (BIM)	Mô hình 3D, tính năng kiểm tra va chạm	Khá khó	2.200 – 4.400 USD/năm
SketchUp	Dễ học, nhanh cho ý tưởng	Dễ	299 USD/năm
ArchiCAD	Tích hợp BIM, giao diện thân thiện	Trung bình	2.000 – 4.000 USD/năm
FreeCAD	Mã nguồn mở, miễn phí	Khó (cần tự học)	Miễn phí

Lời khuyên: Nếu bạn mới bắt đầu, SketchUp hoặc FreeCAD là lựa chọn hợp lý. Khi dự án trở nên phức tạp hơn, hãy cân nhắc chuyển sang Revit hoặc ArchiCAD để tận dụng tính năng BIM (Building Information Modeling).

3. Quy Trình Vẽ Cấu Trúc Nhà Từ A Đến Z

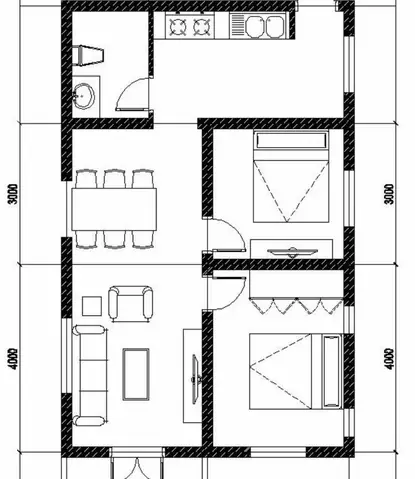

3.1. Bước 1: Vẽ Bản Đồ Cơ Bản (Floor Plan)

1. Tạo lớp (Layer) cho các yếu tố: Tường, cửa, cửa sổ, nội thất, kích thước.
2. Xác định tỉ lệ bản vẽ: Thông thường 1:100 cho mặt bằng, 1:50 cho chi tiết.
3. Vẽ các tường chịu lực: Đánh dấu bằng nét dày hơn hoặc màu riêng.
4. Đánh dấu vị trí cột, dầm: Thông thường cột cách nhau 3-4m (tùy loại cấu trúc).

3.2. Bước 2: Xác Định Móng và Nền Đất

• Móng băng: Thích hợp cho nền đất yếu, tải trọng lớn.
• Móng cọc: Dùng khi độ sâu lớp đất nền không đủ chịu tải.
• Móng băng đơn/đôi: Tùy vào kích thước và tải trọng. Vẽ hình chữ nhật hoặc hình tròn, chú ý độ sâu và chiều rộng.

Mẹo: Dùng công cụ “Rectangle” trong AutoCAD, nhập kích thước (ví dụ 1.5m x 1.5m) và đặt chiều sâu (độ sâu thường 0.5-1.0m tùy thuộc vào địa chất).

3.3. Bước 3: Thiết Kế Cột và Dầm

1. Cột: Xác định kích thước (b x h) dựa trên tải trọng và chiều dài dầm. Thông thường, cột bê tông cốt thép 30×30 cm cho nhà ở 2-3 tầng.
2. Dầm: Chọn loại dầm (bê tông cốt thép, dầm thép, dầm gỗ). Tính toán chiều sâu dầm (h) và độ rộng (b) dựa trên công thức:

   h = \frac{L}{20} \quad (L = chiều dài dầm)

   b = \frac{h}{2}

   Ví dụ: Dầm dài 4m → h ≈ 200mm, b ≈ 100mm (điều chỉnh cho phù hợp với tiêu chuẩn).

3. Vẽ dầm: Dùng lệnh “Line” hoặc “Polyline”, nhập tọa độ đầu và cuối dầm, sau đó gắn “Layer” dầm.

3.4. Bước 4: Thiết Kế Sàn và Mái

Có thể bạn quan tâm: Cách Vẽ Cấu Dạng Ghế: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Sàn bê tông: Đặt lớp dày 120-150mm, cốt thép 12mm mỗi 20cm.
• Mái trần: Tùy loại mái (được, dầm mái). Đối với mái bằng, thường dùng dầm thép I-beam hoặc dầm bê tông chịu lực.
• Vẽ chi tiết: Tạo “Section View” (mặt cắt) để hiển thị lớp sàn, dầm, móng và các lớp cách nhiệt.

3.5. Bước 5: Kiểm Tra Va Chạm và Độ Ổn Định

• Kiểm tra va chạm (Clash Detection): Nếu dùng Revit hoặc ArchiCAD, bật công cụ “Clash Detective” để phát hiện các phần cấu trúc giao nhau không hợp lý (ví dụ: dầm cắt qua cột chưa được thiết kế).
• Kiểm tra độ ổn định: Sử dụng phần mềm tính toán kết cấu (SAP2000, ETABS, Robot Structural Analysis) để nhập mô hình và chạy phân tích tải trọng.
• Nhập các tải trọng: chết, sống, gió, địa chấn.
• Kiểm tra biến dạng, ứng suất, độ lệch.
• Điều chỉnh kích thước cột/dầm nếu ứng suất vượt quá cho phép.

3.6. Bước 6: Hoàn Thiện Bản Vẽ và Ghi Chú

• Thêm chú giải (Annotation): Đánh số cột, dầm, mô tả vật liệu, tải trọng.
• Thêm bảng tính (Schedule): Liệt kê khối lượng vật liệu (cột, dầm, móng) để dự toán chi phí.
• Lưu file: Định dạng DWG (AutoCAD), RVT (Revit), SKP (SketchUp). Đặt tên file theo chuẩn: TênDựÁn_CấuTrúc_Rev01.dwg.

4. Các Kỹ Thuật Vẽ Chi Tiết Nâng Cao

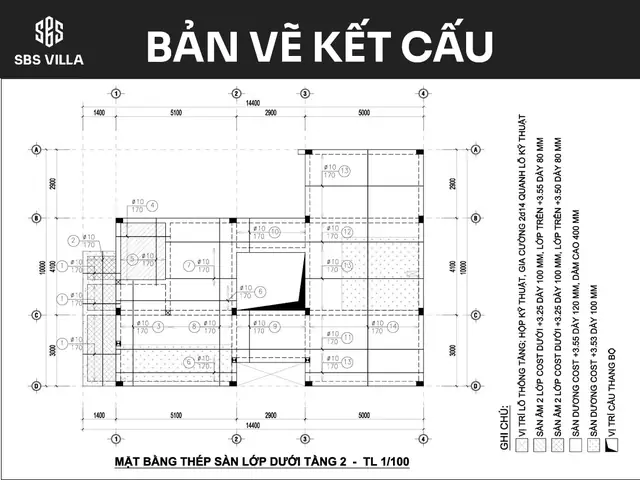

4.1. Vẽ Detailing Cốt Thép

• Mô tả cốt thép: Sử dụng ký hiệu chuẩn (ví dụ: Ø12@200 – cốt thép đường kính 12mm, cách nhau 200mm).
• Chi tiết móc nối (Lap Splice): Đối với cột và dầm, thường dùng độ chồng 40 lần đường kính cốt (40Ø). Vẽ bằng lệnh “Polyline” và chú giải chi tiết.
• Sử dụng block: Tạo block cho cốt thép, móc nối để dễ sao chép và chỉnh sửa.

4.2. Mô Hình 3D và Render

• Tạo mô hình 3D: Dùng lệnh “Extrude” (AutoCAD) hoặc “Push/Pull” (SketchUp) để chuyển bản 2D thành khối 3D.
• Áp dụng vật liệu: Gán vật liệu (bê tông, thép, gỗ) để mô phỏng màu sắc và tính chất.
• Render: Sử dụng V-Ray, Lumion hoặc Enscape để tạo hình ảnh thực tế, giúp khách hàng hình dung.

4.3. BIM (Building Information Modeling)

• Lợi ích BIM: Quản lý thông tin toàn diện (vật liệu, khối lượng, chi phí, thời gian). Dễ dàng cập nhật khi thay đổi thiết kế.
• Thực hành: Trong Revit, tạo “Family” cho cột, dầm, móng; gán thuộc tính (Structural Material, Load Bearing), sau đó đặt vào mô hình. Khi thay đổi kích thước, các bảng tính tự động cập nhật.

5. Kiểm Tra Pháp Lý Và Xin Phép Xây Dựng

Có thể bạn quan tâm: Cách Vẽ Cảnh Lao Động: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

5.1. Hồ Sơ Cần Nộp

1. Bản vẽ thiết kế kiến trúc (Floor Plan, Elevation, Section).
2. Bản vẽ kết cấu (Móng, Cột, Dầm, Sàn, Mái) – phải ký xác nhận của kỹ sư kết cấu.
3. Bản vẽ MEP (cơ, điện, nước) – nếu có.
4. Bản tính toán kết cấu – do phần mềm tính toán hoặc kỹ sư chuyên môn.
5. Bản đánh giá môi trường (nếu dự án lớn).

5.2. Quy Trình Xin Phép

• Nộp hồ sơ lên Sở Xây Dựng hoặc UBND phường/xã (tùy quy mô).
• Đợi thẩm định (thường 15-30 ngày).
• Nhận Giấy phép xây dựng – bắt buộc trước khi thi công.

5.3. Lưu Ý Khi Thực Hiện

• Đảm bảo độ chính xác của các kích thước và tải trọng.
• Kiểm tra độ trùng khớp giữa bản vẽ kiến trúc và cấu trúc (cột không nằm trong cửa sổ, dầm không cắt qua tường không chịu lực).
• Đối với các khu vực có điều kiện địa chất đặc biệt (đất mềm, địa chấn), cần có báo cáo chuyên môn và thiết kế móng đặc biệt.

6. Thực Hành: Ví Dụ Cụ Thể Vẽ Cấu Trúc Nhà 2 Tầng

6.1. Thông Số Dự Án

• Diện tích sàn: 120 m² (mỗi tầng 60 m²).
• Kiểu nhà: 2 tầng, mái bằng, phòng khách, 3 phòng ngủ, 2 phòng tắm.
• Vật liệu: Bê tông cốt thép 25 MPa, cốt thép 12mm.
• Địa chất: Đất cát, chịu tải 150 kPa.

6.2. Các Bước Thực Hiện

Bước	Nội dung	Kết quả mong đợi
1	Vẽ floor plan 2 tầng, xác định vị trí cột (cách nhau 3.5m)	Bản vẽ 2D với các lớp: Walls, Columns, Beams
2	Thiết kế móng băng 1.5m x 1.5m, độ sâu 0.8m	Block móng được đặt dưới mỗi cột
3	Tính toán dầm chính (độ dài trung bình 4m) → h = 200mm, b = 100mm	Dầm được vẽ bằng polyline, gán layer “Beams”
4	Vẽ sàn bê tông 150mm, cốt thép 12mm @ 200mm	Tạo mặt cắt (Section) hiển thị lớp sàn
5	Kiểm tra bằng SAP2000: Độ lệch tối đa < L/300 (≈13mm)	Điều chỉnh cột/dầm nếu cần
6	Tạo mẫu BIM trong Revit: Gán thuộc tính “Load-bearing” cho cột/dầm	Mô hình 3D có thông tin vật liệu, khối lượng tự động cập nhật
7	Render hình ảnh bằng Enscape, xuất PDF bản vẽ và bảng tính	Bản vẽ cuối cùng chuẩn bị nộp UBND

6.3. Tổng Hợp Khối Lượng Vật Liệu (Ước tính)

• Cột: 12 cột × (0.3 x 0.3 x 3.0 m) × 25 kN/m³ ≈ 324 kN (≈ 13.0 tấn bê tông).
• Dầm: 8 dầm × (0.2 x 0.1 x 4.0 m) × 25 kN/m³ ≈ 160 kN (≈ 6.4 tấn bê tông).
• Móng: 12 móng × (1.5 x 1.5 x 0.8 m) × 25 kN/m³ ≈ 540 kN (≈ 21.6 tấn bê tông).
• Sàn: 120 m² × 0.15 m × 25 kN/m³ ≈ 450 kN (≈ 18 tấn bê tông).

Tổng khối lượng bê tông ≈ 59 tấn → Dự toán chi phí bê tông ≈ 59 t × 1,200,000 VND/t = 70,8 triệu VND. (Giá tham khảo 2026).

7. Những Sai Lầm Thường Gặp Và Cách Tránh

Sai lầm	Hậu quả	Giải pháp
Không xác định đúng tải trọng chết	Thiết kế yếu, nguy cơ sập	Thu thập dữ liệu vật liệu chi tiết, sử dụng phần mềm tính toán
Đặt cột không hợp lý (cắt ngang tường không chịu lực)	Gây nứt tường, mất ổn định	Kiểm tra bản vẽ kiến trúc, gắn “Layer” màu đỏ cho cột chịu lực
Bỏ qua yếu tố địa chấn	Rủi ro lớn trong khu vực có hoạt động địa chấn	Áp dụng tiêu chuẩn QCVN 01:2026, tính toán lực địa chấn
Không sử dụng BIM	Quản lý thông tin rời rạc, khó điều chỉnh	Đầu tư học Revit/ArchiCAD, tạo family chuẩn
Thiết kế móng quá nhạt	Nứt móng, lún nền	Tham khảo báo cáo địa chất, tính toán độ sâu móng tối thiểu

8. Tài Nguyên Học Tập Và Tham Khảo

1. Sách:
2. “Cấu Trúc Nhà Ở” – Tác giả: Nguyễn Văn Hùng (2026).

3. “BIM for Structural Engineers” – Paul Scherer (2026).

4. Khóa học trực tuyến:

5. Coursera – “Structural Engineering Fundamentals” (University of Illinois).

6. Udemy – “AutoCAD for Beginners – 2026 Edition”.

7. Diễn đàn và cộng đồng:

8. Cộng đồng AutoCAD Việt Nam (Facebook).

9. Revit Vietnam (LinkedIn).

10. Phần mềm thử nghiệm:

11. FreeCAD – phiên bản 0.21 (miễn phí, hỗ trợ BIM cơ bản).
12. SAP2000 Student Edition – cho sinh viên và người mới học.

9. Kết Luận

Việc vẽ cấu trúc nhà không chỉ là công việc kỹ thuật mà còn là nghệ thuật kết hợp giữa kiến thức khoa học, công nghệ phần mềm và sự sáng tạo. Bằng cách nắm vững các nguyên tắc cơ bản, chuẩn bị dữ liệu địa hình và yêu cầu người dùng, lựa chọn công cụ phù hợp, và thực hiện quy trình vẽ một cách có hệ thống, bạn hoàn toàn có thể tạo ra bản vẽ cấu trúc chuẩn xác, đáp ứng tiêu chuẩn kỹ thuật và pháp lý.

Hãy bắt đầu từ những bản vẽ đơn giản, dần dần nâng cao kỹ năng bằng các phần mềm BIM và phần mềm tính toán kết cấu. Đừng quên luôn kiểm tra lại các thông số, tải trọng và tuân thủ quy chuẩn. Khi bạn đã tự tin với bản vẽ cấu trúc của mình, việc xin phép xây dựng và thực hiện thi công sẽ trở nên suôn sẻ hơn, đồng thời giảm thiểu rủi ro về an toàn và chi phí.

Chúc bạn thành công trong hành trình thiết kế và xây dựng ngôi nhà mơ ước của mình!
