Cách Vẽ Chân Vịt Tàu Thủy: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về chân vịt tàu thủy

1.1. Chân vịt là gì?

Chân vịt (tiếng Anh: duck foot) là một bộ phận quan trọng của tàu thủy, thường được lắp đặt ở phía sau (hoặc phía trước) của thuyền để giúp tàu di chuyển trên mặt nước một cách ổn định và linh hoạt. Hình dạng của chân vịt giống như một con vịt bơi, với các cánh (cánh vịt) mở rộng và có khả năng thay đổi góc để điều chỉnh hướng di chuyển.

1.2. Vai trò của chân vịt trong thiết kế tạ̀u

• Cân bằng: Giúp giảm hiện tượng lắc lư, nâng cao tính ổn định khi tàu di chuyển trong điều kiện gió mạnh hoặc sóng to.
• Quản lý hướng: Thông qua việc điều chỉnh góc của các cánh vịt, người lái có thể thay đổi hướng di chuyển một cách mượt mà mà không cần dùng đến bánh lái truyền thống.
• Tiết kiệm năng lượng: Khi thiết kế hợp lý, chân vịt có thể giảm sức cản nước, giúp tàu tiêu thụ ít nhiên liệu hơn.

1.3. Lý do học vẽ chân vịt

Việc vẽ chân vịt không chỉ là một kỹ năng nghệ thuật mà còn giúp các nhà thiết kế, kỹ sư, và người yêu thích mô hình tàu thủy:
– Hiểu rõ cấu trúc và chức năng của từng bộ phận.
– Tạo ra bản vẽ kỹ thuật chuẩn xác để sản xuất hoặc chế tạo mô hình.
– Phát triển khả năng quan sát và biểu đạt hình học phức tạp trong môi trường nước.

Có thể bạn quan tâm: Cách Vẽ Chân Mày Đúng Chuẩn: Hướng Dẫn Chi Tiết Từng Bước Để Có Đôi Lông Mày Hoàn Hảo

2. Chuẩn bị trước khi bắt đầu vẽ

2.1. Dụng cụ cần thiết

Dụng cụ	Mô tả	Lưu ý
Giấy vẽ A4 hoặc A3	Giấy mịn, không gợn	Chọn loại giấy chịu mực tốt nếu dùng bút màu
Bút chì HB, 2B, 4B	Dùng để phác thảo và tạo độ đậm	Bút 4B thích hợp cho các đường viền đậm
Bút mực (Technical Pen)	Dùng để nét chính	Độ dày 0.3‑0.5 mm phù hợp cho bản vẽ kỹ thuật
Thước kẻ, thước tròn	Đo và vẽ các vòng tròn, cung	Thước tròn giúp vẽ đường cung chính xác
Compas (cây kẻ vòng)	Vẽ vòng tròn, cung tròn	Đảm bảo lò xo không quá chặt
Thước góc (Protractor)	Đo góc quay của cánh vịt	Cần độ chính xác ±1°
Bảng màu (nếu vẽ màu)	Bút màu, màu nước hoặc màu acrylic	Lựa chọn màu phù hợp với vật liệu chân vịt (thép, nhựa, gỗ)

2.2. Thu thập tài liệu tham khảo

• Sách kỹ thuật: “Principles of Naval Architecture” – phần về thủy lực và hệ thống đẩy.
• Bản vẽ CAD: Tải file .dwg, .dxf từ các trang chia sẻ mô hình tàu.
• Hình ảnh thực tế: Chụp ảnh hoặc tìm trên internet các mẫu chân vịt thực tế (đặc biệt là các loại có thiết kế độc đáo).

2.3. Xác định tỉ lệ vẽ

• Tỉ lệ chuẩn: 1:20 hoặc 1:50 tùy thuộc vào kích thước tổng thể của tàu.
• Công thức tính tỉ lệ:

  \text{Tỉ lệ} = \frac{\text{Kích thước thực tế (mm)}}{\text{Kích thước trên giấy (mm)}}

  Ví dụ: Nếu chân vịt thực tế dài 200 mm và muốn vẽ trên giấy kích thước 10 mm, tỉ lệ sẽ là 1:20.

3. Các bước vẽ chân vịt tàu thủy

3.1. Bước 1: Phác thảo khung tổng thể

Có thể bạn quan tâm: Cách Vẽ Chân Mày Tự Nhiên: Bí Quyết Đánh Thức Vẻ Đẹp Tự Nhiên Của Bạn

1. Xác định vị trí gắn: Đánh dấu trên bản vẽ tàu vị trí lắp chân vịt (thường ở phần cuối hầm hoặc ở phía sau thân).
2. Vẽ khung bao: Dùng bút chì HB vẽ một hình chữ nhật hoặc hình oval đại diện cho phần khung chịu lực của chân vịt. Độ dài của khung thường bằng 1,2 × đường kính cánh vịt.

3.2. Bước 2: Vẽ trục trung tâm và các trục phụ

• Trục trung tâm: Dùng thước kẻ vẽ một đường thẳng dọc qua trung tâm khung, đại diện cho trục quay của chân vịt.
• Trục phụ: Từ trục trung tâm, vẽ 2‑3 đường thẳng ngang để xác định vị trí các cánh vịt (cánh chính, cánh phụ). Khoảng cách giữa các trục phụ thường bằng 0,4 × đường kính cánh.

3.3. Bước 3: Vẽ cánh vịt (Blade)

3.3.1. Hình dạng cơ bản

• Cánh chính: Hình dạng giống một hình elip dài, đầu rộng, đuôi nhọn. Độ dài thường bằng 1,5 × đường kính và chiều rộng khoảng 0,3 × độ dài.
• Cánh phụ: Nhỏ hơn khoảng 70 % so với cánh chính, đặt ở phía sau cánh chính để tạo lực ổn định.

3.3.2. Vẽ chi tiết cánh

1. Dùng compas: Vẽ một vòng tròn lớn (đường viền ngoài) và một vòng tròn nhỏ hơn (đường viền trong) để xác định độ dày cánh.
2. Kẻ đường cung: Nối các điểm trên vòng tròn lớn và nhỏ bằng thước góc để tạo thành dạng elip.
3. Thêm lỗ nối: Vẽ các lỗ tròn nhỏ (đường kính 2‑3 mm) dọc theo trục cánh để lắp vít hoặc bu lông.

3.4. Bước 4: Vẽ bộ truyền động (Gear/Linkage)

• Bánh răng: Vẽ một vòng tròn trung tâm (đường kính tùy thuộc vào tỉ lệ) và thêm các răng cưa (sử dụng công cụ “polygon” trong bút kỹ thuật).
• Trục truyền: Vẽ một đường thẳng nối bánh răng với trục trung tâm, chú ý tới góc nghiêng (thường là 30°‑45°).

3.5. Bước 5: Hoàn thiện nét chính

• Dùng bút mực: Theo dõi lại toàn bộ đường nét bằng bút mực dày 0.4 mm cho các đường viền chính, 0.2 mm cho chi tiết phụ.
• Xóa các đường phác thảo: Dùng tẩy trắng nhẹ nhàng xóa những nét bút chì không cần thiết.

3.6. Bước 6: Ghi chú và kích thước

Có thể bạn quan tâm: Cách Vẽ Chân Mày Phun Xăm Đúng Chuẩn: Từ Cơ Bản Đến Nâng Cao

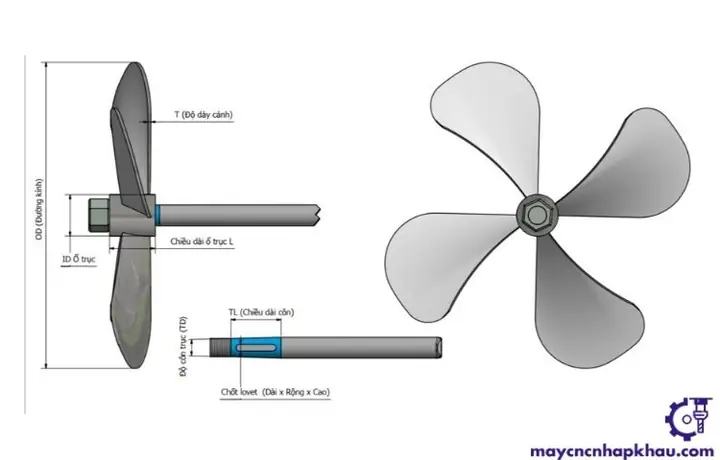

• Kích thước: Đánh dấu các kích thước quan trọng (đường kính cánh, độ dày, khoảng cách trục).
• Ghi chú vật liệu: Ghi “Thép carbon”, “Nhựa composite” hoặc “Gỗ teak” tùy vào thiết kế.
• Ký hiệu: Thêm ký hiệu “Ø”, “∠” để chỉ đường kính và góc.

4. Kỹ thuật vẽ nâng cao

4.1. Vẽ phối cảnh (Perspective)

• Điểm tiêu điểm: Chọn một hoặc hai điểm tiêu (vanishing points) để tạo cảm giác chiều sâu.
• Đường dẫn: Kéo các đường dẫn từ các góc của cánh vịt tới điểm tiêu, tạo hiệu ứng 3D.

4.2. Vẽ bóng và ánh sáng

• Nguồn sáng: Xác định vị trí nguồn sáng (thường là góc trên bên trái).
• Bóng đổ: Vẽ các vùng tối bằng bút chì 4B hoặc màu đậm, chú ý tới đường viền cánh và khung.

4.3. Vẽ chi tiết bề mặt

• Vân gỗ: Nếu chân vịt làm bằng gỗ, dùng nét ngắn, nối liền nhau để tạo vân.
• Vân kim loại: Dùng nét thẳng, gợn nhẹ để mô phỏng vân sắt, đồng.

4.4. Sử dụng phần mềm CAD/Illustrator

• Tạo mô hình 3D: Dùng SolidWorks hoặc Fusion 360 để vẽ mô hình 3D, sau đó xuất bản vẽ 2D.
• Vector hóa: Trong Illustrator, dùng công cụ Pen để vẽ lại các đường nét, dễ dàng chỉnh sửa và in ấn.

5. Ứng dụng thực tế của bản vẽ chân vịt

Có thể bạn quan tâm: Cách Vẽ Chân Mày Cơ Bản: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

5.1. Thiết kế tàu cá truyền thống

Chân vịt được sử dụng rộng rãi trên các chiếc thuyền cá truyền thống ở các vùng châu Á (như thuyền cá Đà Nẵng, thuyền cá Quảng Ninh). Bản vẽ chi tiết giúp lắp ghép nhanh và bảo trì dễ dàng.

5.2. Sản xuất mô hình tàu thủy (Scale Model)

Các nhà làm mô hình thường dùng bản vẽ tỉ lệ để cắt, ghép các bộ phận chân vịt bằng nhựa hoặc kim loại mỏng.

5.3. Nghiên cứu thủy lực

Trong các dự án nghiên cứu, bản vẽ chân vịt được nhập vào phần mềm mô phỏng CFD (Computational Fluid Dynamics) để phân tích lực cản và hiệu suất đẩy.

6. Những lỗi thường gặp và cách khắc phục

Lỗi	Mô tả	Cách khắc phục
Độ lệch trục	Trục trung tâm không thẳng, gây sai lệch khi vẽ cánh	Dùng thước kẻ và thước góc để kiểm tra độ thẳng, chỉnh lại trước khi vẽ cánh
Kích thước không đồng nhất	Các cánh vịt có kích thước khác nhau	Kiểm tra lại tỉ lệ, dùng compas để đo chính xác đường kính và độ dài
Quá nhiều chi tiết không cần thiết	Vẽ quá nhiều lỗ, rãnh nhỏ gây rối mắt	Đánh giá lại mục đích bản vẽ, chỉ vẽ những chi tiết cần thiết cho sản xuất hoặc lắp ráp
Bóng không hợp lý	Vị trí bóng không tương ứng với nguồn sáng	Xác định lại hướng ánh sáng, vẽ lại vùng bóng sao cho đồng nhất

7. Tổng kết

Việc vẽ chân vịt tàu thủy không chỉ là một kỹ năng nghệ thuật mà còn là bước nền tảng cho quá trình thiết kế, sản xuất và bảo trì các loại tàu. Từ việc chuẩn bị dụng cụ, thu thập tài liệu, đến các bước chi tiết như phác thảo, vẽ cánh, và hoàn thiện nét chính, mỗi giai đoạn đều đòi hỏi sự tỉ mỉ và hiểu biết về cấu trúc cơ học của chân vịt.

Bằng cách nắm vững các kỹ thuật cơ bản và nâng cao, bạn có thể tạo ra những bản vẽ chuẩn xác, đẹp mắt, phục vụ cho nhiều mục đích: từ thiết kế công nghiệp, mô hình thu nhỏ, cho tới nghiên cứu thủy lực. Hãy thực hành thường xuyên, luôn kiểm tra lại tỉ lệ và kích thước, đồng thời không ngừng cập nhật kiến thức mới từ các tài liệu kỹ thuật và phần mềm CAD hiện đại.

Chúc bạn thành công trong hành trình trở thành một “nghệ nhân” vẽ chân vịt tàu thủy!
