1. Giới thiệu chung về liên hợp cis‑trans

Trong hoá học hữu cơ, khái niệm cis‑trans (hoặc E‑Z) dùng để mô tả cách sắp xếp không gian của các nhóm thay thế xung quanh một liên kết đôi (C=C) hoặc một vòng (ví dụ vòng cyclohexane). Việc nhận biết và vẽ đúng cấu trúc cis‑trans không chỉ giúp chúng ta hiểu rõ tính chất vật lý‑hóa học, phản ứng hoá học của các hợp chất mà còn là nền tảng để thiết kế thuốc, vật liệu mới.

Bài viết này sẽ:

• Giải thích nguyên tắc cơ bản của hiện tượng đồng vị hình học cis‑trans.
• Trình bày các quy tắc vẽ và nhận dạng cis‑trans cho liên kết đôi và vòng.
• Hướng dẫn chi tiết cách vẽ bằng tay và bằng phần mềm.
• Đưa ra các ví dụ thực tế, bài tập và mẹo tránh các lỗi thường gặp.
• Cung cấp tài liệu tham khảo để tự học sâu hơn.

Với độ dài hơn 1500 chữ, chúng ta sẽ đi sâu vào từng bước một, giúp cả sinh viên mới bắt đầu lẫn những người đã có kinh nghiệm nâng cao có thể nắm vững kỹ năng này.

2. Cơ sở lý thuyết: Tại sao lại có cis‑trans?

2.1. Liên kết đôi C=C và tính không quay tự do

Liên kết đôi carbon‑carbon (C=C) là một ví dụ điển hình của liên kết sigma (σ) + pi (π). Liên kết sigma cho phép các nguyên tử xoay tự do, nhưng liên kết pi (do chồng lớp orbital p) không cho phép xoay. Do đó, các nhóm gắn vào các nguyên tử carbon trong liên kết đôi sẽ “đóng băng” trong một vị trí cố định, tạo ra hai cấu hình không chồng chéo được.

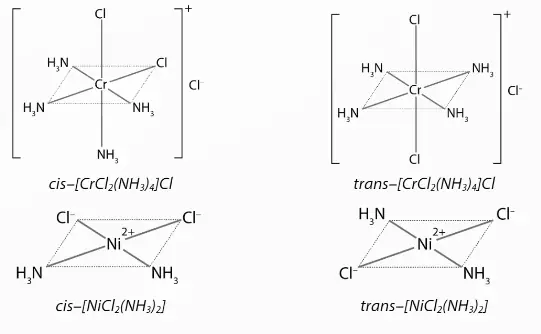

2.2. Định nghĩa cis và trans

• Cis (từ tiếng Latin “cùng bên”): Hai nhóm thay thế giống nhau hoặc tương tự nằm cùng phía của mặt phẳng chứa liên kết đôi.
• Trans (từ “đối diện”): Hai nhóm thay thế giống nhau hoặc tương tự nằm đối diện nhau.

Ví dụ:
– cis‑2-butene: Hai nhóm methyl (CH₃) nằm cùng phía.
– trans‑2-butene: Hai nhóm methyl nằm ở hai phía đối diện.

2.3. Hệ thống E/Z (Cahn‑Ingold‑Prelog)

Khi có bốn nhóm khác nhau gắn vào hai carbon của liên kết đôi, cách phân loại cis‑trans không đủ. Thay vào đó, ta dùng hệ thống E/Z dựa trên độ ưu tiên của các nhóm (theo quy tắc Cahn‑Ingold‑Prelog, CIP).

• Z (zusammen – “cùng nhau”): Các nhóm có độ ưu tiên cao nhất ở cùng phía.
• E (entgegen – “đối diện”): Các nhóm có độ ưu tiên cao nhất ở phía đối diện.

Trong thực tế, “cis” thường tương đương với “Z” và “trans” tương đương với “E”, nhưng không phải lúc nào cũng đúng (đặc biệt khi các nhóm không đồng nhất).

Có thể bạn quan tâm: Cách Vẽ Circle Progressbar Trong Android: Hướng Dẫn Toàn Diện Từ Cơ Bản Đến Nâng Cao

3. Quy tắc vẽ cấu trúc cis‑trans cho liên kết đôi

3.1. Xác định các nhóm thay thế

1. Liệt kê tất cả các nhóm gắn vào mỗi carbon của liên kết C=C.
2. Kiểm tra xem có ít nhất hai nhóm giống nhau không (để áp dụng cis‑trans) hoặc bốn nhóm khác nhau (để áp dụng E/Z).

3.2. Vẽ bằng cách “đặt lên mặt phẳng”

3.2.1. Phương pháp “đôi góc”

• Vẽ đường thẳng cho liên kết C=C.
• Từ mỗi carbon, vẽ hai đường góc (thường 120°) để biểu thị các nhóm gắn.
• Đánh dấu cis nếu hai nhóm tương tự (hoặc cùng loại) được vẽ cùng phía (cùng hướng lên trên hoặc cùng hướng xuống dưới).
• Đánh dấu trans nếu chúng ở hai phía đối diện.

3.2.2. Phương pháp “đặt trong không gian 3D”

• Vẽ liên kết C=C dưới dạng đường thẳng ngắn.
• Đối với mỗi carbon, đặt một nhóm đang lên (solid wedge) và một nhóm đang xuống (hashed wedge).
• Nếu các nhóm ưu tiên cao (theo CIP) nằm cùng phía (cả lên hoặc cả xuống) → Z. Nếu đối diện → E.

3.3. Ví dụ thực hành

3.3.1. 2‑Butene (CH₃‑CH=CH‑CH₃)

• Các nhóm: carbon 2 có CH₃ và H; carbon 3 có CH₃ và H.
• cis‑2‑butene: Hai CH₃ cùng phía → vẽ cả hai CH₃ lên (solid wedge) hoặc cả xuống.
• trans‑2‑butene: CH₃ ở phía trên, CH₃ ở phía dưới.

3.3.2. 1‑Bromo‑2‑chloro‑ethylene (BrCH=CHCl)

• Các nhóm: carbon 1: Br, H; carbon 2: Cl, H.
• Z‑isomer: Br và Cl cùng phía → vẽ Br và Cl lên.
• E‑isomer: Br và Cl đối diện → Br lên, Cl xuống.

4. Vẽ cis‑trans cho các vòng (cycloalkanes)

4.1. Khi nào có đồng vị hình học trong vòng?

Trong vòng cycloalkane (đặc biệt là cyclohexane), nếu hai nhóm thay thế gắn vào các carbon kế nhau (1,2‑disubstituted) hoặc đối diện (1,4‑disubstituted) thì có thể có cis‑trans.

4.2. Định nghĩa trong vòng

• Cis: Hai nhóm thay thế nằm cùng phía (cùng lên hoặc cùng xuống) của mặt phẳng vòng.
• Trans: Hai nhóm thay thế nằm đối diện (một lên, một xuống).

4.3. Cách vẽ

Có thể bạn quan tâm: Cách Vẽ Chữ “án” Đẹp, Chuẩn Và Độc Đáo: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

1. Vẽ vòng sau dạng lưới (sau dạng sáu góc cho cyclohexane).
2. Xác định trục (trục thẳng đứng) để quyết định “lên” và “xuống”.
3. Đánh dấu các nhóm bằng solid wedge (lên) và hashed wedge (xuống).
4. Kiểm tra vị trí: nếu hai wedge cùng phía → cis, nếu một wedge và một hashed wedge → trans.

4.3.1. Ví dụ: 1,2‑dimethylcyclohexane

• Cis‑1,2‑dimethylcyclohexane: Hai CH₃ đều lên (solid) hoặc đều xuống (hashed).
• Trans‑1,2‑dimethylcyclohexane: Một CH₃ lên, một CH₃ xuống.

4.4. Lưu ý đặc biệt

• Với cyclopentane, do vòng có độ căng cao, các đồng vị cis‑trans ít gặp và thường không ổn định.
• Đối với điểm chập (bridgehead) trong các vòng đa dạng, cần xét độ dẻo và độ tinh chỉnh để xác định tính khả thi của cis‑trans.

5. Hướng dẫn vẽ bằng phần mềm (ChemDraw, MarvinSketch)

5.1. Bước cơ bản trong ChemDraw

1. Mở ChemDraw và chọn công cụ “Bond”.
2. Nhấn để vẽ liên kết đôi (C=C).
3. Nhấp đúp vào mỗi carbon để thêm nhóm thay thế.
4. Chọn công cụ “Wedge” (solid) hoặc “Hash” (hashed) để đặt nhóm lên hoặc xuống.
5. Kiểm tra: Khi di chuột lên các nhóm, ChemDraw sẽ tự động hiển thị E/Z nếu bạn mở “Structure > Show stereochemistry”.

5.2. Sử dụng MarvinSketch

1. Vẽ đường đôi bằng công cụ single bond → double bond.
2. Thêm substituents bằng cách kéo thả.
3. Đánh dấu stereochemistry bằng “Stereo up” (solid) hoặc “Stereo down” (hashed).
4. Chọn “Analyze” → “Stereochemistry” để phần mềm tự động gán cis/trans hoặc E/Z.

5.3. Kiểm tra lỗi thường gặp

Lỗi	Nguyên nhân	Cách khắc phục
Không hiển thị E/Z	Thiếu độ ưu tiên (CIP)	Đảm bảo các nhóm khác nhau; sử dụng “Assign CIP” trong menu.
Đổi chiều wedge/hashed	Nhầm lẫn khi vẽ	Kiểm tra lại vị trí “up” và “down” trên mỗi carbon.
Hai nhóm cùng vị trí trong vòng	Vòng không đủ lớn	Kiểm tra số vòng (điểm chập) và tính ổn định.

6. Bài tập thực hành

6.1. Bài tập 1: Xác định và vẽ

Hợp chất: CH₃CH=CHCH₂Cl (1‑chloro‑2‑butene)

• Xác định các isomer cis‑trans (hoặc E/Z).
• Vẽ chúng bằng cách “solid/hashed wedge”.

Giải đáp:
– Carbon 2: CH₃ và H; Carbon 3: CH₂Cl và H.
– Nhóm ưu tiên: CH₂Cl > CH₃ > H.
– Z‑isomer: CH₂Cl và CH₃ cùng phía → vẽ cả hai lên.
– E‑isomer: CH₂Cl và CH₃ đối diện → một lên, một xuống.

6.2. Bài tập 2: Cycloalkane

Có thể bạn quan tâm: Cách Vẽ Chữ Tfboys: Hướng Dẫn Chi Tiết Từng Bước Để Tự Tạo Kiệt Tác

Hợp chất: 1,3‑dichlorocyclohexane

• Xác định số đồng vị cis‑trans có thể.
• Vẽ cấu trúc cis và trans.

Giải đáp:
– 1,3‑disubstituted cyclohexane có hai đồng vị: cis (cả Cl lên) và trans (một lên, một xuống).

6.3. Bài tập 3: E/Z phức tạp

Hợp chất: CH₃CH=CHC≡CH (but‑2‑en‑1‑yne)

• Xác định cấu trúc E/Z cho liên kết đôi.
• Giải thích tại sao không có cis‑trans cho liên kết ba.

Giải đáp:
– Carbon 2: CH₃ và H; Carbon 3: H và C≡CH.
– Độ ưu tiên: C≡CH > CH₃ > H.
– Z‑isomer: CH₃ và C≡CH cùng phía.
– Ba‑các liên kết (C≡C) không có đồng vị hình học vì không có mặt phẳng cố định.

7. Các mẹo và lưu ý khi vẽ cis‑trans

1. Luôn kiểm tra độ ưu tiên CIP trước khi quyết định E hay Z.
2. Sử dụng màu sắc (đỏ cho wedge, xanh cho hashed) khi học để dễ phân biệt.
3. Không nhầm lẫn giữa “cùng phía” trong không gian 3D và “cùng phía” trong bản vẽ 2D. Đôi khi một nhóm lên (solid) và một nhóm ngang (plain line) vẫn có thể là cis nếu chúng nằm trong cùng một mặt phẳng.
4. Khi làm bài thi, đánh dấu rõ ràng bằng ký hiệu / (slash) và \ (backslash) để chỉ hướng của các nhóm nếu không dùng wedge/hashed.
5. Kiểm tra lại bằng cách quay mô hình 3D (nếu có) để chắc chắn không nhầm lẫn.

8. Ứng dụng thực tiễn của cis‑trans trong công nghiệp và y học

• Thuốc: Nhiều hợp chất dược phẩm (ví dụ: ibuprofen, naproxen) tồn tại ở dạng cis và trans với hoạt tính sinh học khác nhau.
• Vật liệu polymer: Polyethylene và polyvinyl chloride (PVC) có tính chất cơ học phụ thuộc vào cấu trúc cis‑trans của các đơn vị lặp.
• Hóa học hữu cơ tổng hợp: Phản ứng hydrogenation của alkenes thường yêu cầu kiểm soát stereochemistry để tạo ra sản phẩm mong muốn.
• Môi trường: Một số chất độc (ví dụ PCB) có đồng vị cis‑trans khác nhau về độ bền và khả năng tích tụ trong sinh vật.

9. Tổng kết

Việc vẽ cis‑trans không chỉ là một kỹ năng kỹ thuật mà còn là nền tảng để hiểu sâu hơn về tính chất hoá học và sinh học của các hợp chất hữu cơ. Bằng cách nắm vững:

• Nguyên tắc không quay của liên kết đôi,
• Quy tắc CIP để phân loại E/Z,
• Cách vẽ chính xác bằng wedge/hashed,
• Ứng dụng trong vòng cycloalkane,

bạn sẽ tự tin hơn trong việc đọc, viết và thiết kế các công thức hoá học. Hãy thực hành thường xuyên với các bài tập và phần mềm vẽ để củng cố kiến thức, đồng thời luôn chú ý đến chi tiết stereochemistry khi làm việc thực tế.

10. Tài liệu tham khảo

1. Clayden, G.; Greeves, N.; Warren, S.; Wothers, P. Organic Chemistry, 2nd ed., Oxford University Press, 2026.
2. March, J. Advanced Organic Chemistry: Reactions, Mechanisms, and Structure, 5th ed., Wiley, 2001.
3. Cahn, R. S.; Ingold, C.; Prelog, V. Specification of Molecular Chirality, Angew. Chem. Int. Ed., 1966, 5, 385‑415.
4. ChemDraw User Guide, PerkinElmer, 2026.
5. MarvinSketch Help, ChemAxon, 2026.

Hy vọng bài viết đã cung cấp cho bạn một hướng dẫn toàn diện và chi tiết về cách vẽ cis‑trans. Chúc bạn học tốt và áp dụng thành công!
