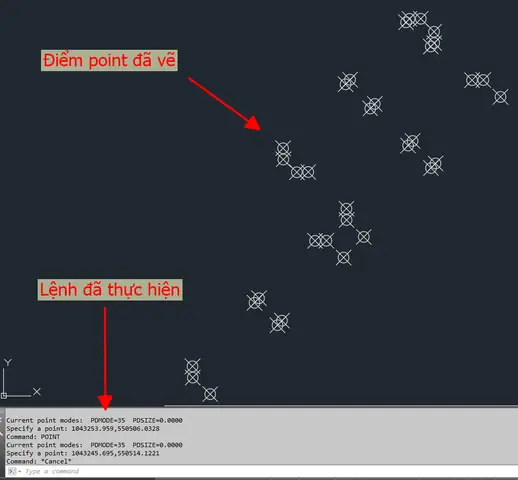

1. Giới thiệu chung về Comment trong AutoCAD

Trong môi trường thiết kế kỹ thuật, việc ghi chú, chú thích (comment) vào bản vẽ là một trong những bước không thể thiếu. Comment không chỉ giúp truyền đạt ý tưởng, thông tin kỹ thuật mà còn là công cụ hỗ trợ giao tiếp hiệu quả giữa các thành viên trong dự án, giữa kỹ sư thiết kế và khách hàng, hay giữa các bộ phận sản xuất.

AutoCAD – phần mềm CAD (Computer-Aided Design) hàng đầu thế giới – cung cấp nhiều công cụ để tạo và quản lý comment một cách linh hoạt và chuyên nghiệp. Tuy nhiên, không phải người dùng mới hay người chưa quen với AutoCAD đều biết cách khai thác tối đa các tính năng này. Bài viết dưới đây sẽ hướng dẫn chi tiết, từng bước, cách vẽ comment trong AutoCAD, bao gồm:

• Khái niệm và vai trò của comment trong bản vẽ.
• Các loại comment cơ bản và nâng cao.
• Các công cụ và lệnh AutoCAD hỗ trợ tạo comment.
• Quy trình tạo comment từ đầu đến cuối.
• Mẹo, thủ thuật và lưu ý khi làm việc với comment.
• Các trường hợp thực tế và ví dụ minh họa.

Với nội dung chi tiết, đầy đủ và thực tiễn, hy vọng bài viết sẽ là tài liệu tham khảo hữu ích cho cả người mới bắt đầu và những kỹ sư thiết kế đã có kinh nghiệm.

Có thể bạn quan tâm: Cách Vẽ Circle Progress Bar Chuẩn Seo: Hướng Dẫn Từ A Đến Z Cho Người Mới Bắt Đầu

2. Tại sao comment lại quan trọng trong bản vẽ AutoCAD?

2.1. Truyền đạt thông tin kỹ thuật

Trong một dự án thiết kế, mỗi chi tiết, mỗi đường nét đều chứa đựng thông tin quan trọng: kích thước, vật liệu, tolerances, yêu cầu lắp ráp, v.v… Nếu không có comment, người đọc bản vẽ có thể phải đo đạc, suy đoán hoặc tham khảo tài liệu phụ trợ, gây ra sai sót và lãng phí thời gian.

2.2. Hỗ trợ giao tiếp nhóm

Các dự án thường được thực hiện bởi nhiều người, ở các vị trí địa lý khác nhau. Comment giúp:

• Ghi chú yêu cầu thay đổi.
• Đánh dấu lỗi, vấn đề cần giải quyết.
• Ghi lại quyết định thiết kế, lý do lựa chọn.

2.3. Dễ dàng bảo trì và cập nhật

Khi bản vẽ được cập nhật, các comment cũ có thể được giữ lại để làm lịch sử thay đổi, giúp người mới nhanh chóng nắm bắt được quá trình phát triển của dự án.

2.4. Tuân thủ tiêu chuẩn và quy chuẩn

Nhiều tiêu chuẩn thiết kế (VD: ISO, ASME, DIN) yêu cầu các bản vẽ phải có chú thích đầy đủ, rõ ràng về các yếu tố an toàn, kiểm tra, kiểm định. Việc tạo comment đúng cách giúp đáp ứng các yêu cầu này.

Có thể bạn quan tâm: Cách Vẽ Circle Progress Bar: Hướng Dẫn Từng Bước Chi Tiết Cho Người Mới Bắt Đầu

3. Các loại comment trong AutoCAD

3.1. Text (Văn bản)

• Single-line Text (DTEXT): Dòng văn bản ngắn, thường dùng cho nhãn, ký hiệu.
• Multi-line Text (MTEXT): Văn bản đa dòng, hỗ trợ định dạng (font, màu, kích thước, căn lề).

3.2. Leader (Mũi tên dẫn)

• Leader (LEADER): Đường dẫn có mũi tên kết thúc, được dùng để liên kết một đoạn văn bản với một đối tượng cụ thể trên bản vẽ.

3.3. Dimensions (Kích thước)

• Dimension Text: Văn bản hiển thị giá trị kích thước, là một dạng comment quan trọng.

3.4. Tables (Bảng)

• Table: Cho phép tạo bảng chú giải, danh sách vật liệu, khối lượng, v.v…

3.5. Attribute (Thuộc tính)

• Block Attribute: Khi tạo block, có thể chèn các trường attribute để chứa thông tin như tên, mã số, mô tả.

3.6. Hyperlink (Liên kết)

• Hyperlink: Gắn liên kết tới tài liệu, file PDF, hình ảnh, hoặc website, giúp truy cập nhanh các tài liệu tham khảo.

3.7. Revision Cloud (Đám mây sửa đổi)

• Revision Cloud: Đánh dấu khu vực đã thay đổi, thường kèm theo comment để mô tả sửa đổi.

4. Công cụ và lệnh tạo comment trong AutoCAD

Lệnh	Mô tả	Ghi chú
TEXT	Tạo Single-line Text	Dùng cho chú thích ngắn
MTEXT	Tạo Multi-line Text	Hỗ trợ định dạng, hình ảnh
LEADER	Tạo Leader với text	Kết nối comment với đối tượng
QLEADER	Quick Leader	Tạo nhanh leader + text
DIMSTYLE	Định dạng dimension	Thêm comment vào kích thước
TABLE	Tạo bảng	Dùng cho danh sách, báo cáo
BLOCK + ATTDEF	Tạo block với attribute	Lưu trữ thông tin trong block
HYPERLINK	Gắn liên kết	Kết nối tới tài liệu bên ngoài
REVcloud	Tạo Revision Cloud	Đánh dấu khu vực sửa đổi
FIELD	Chèn trường dữ liệu động	Tự động cập nhật thông tin

5. Quy trình chi tiết vẽ comment trong AutoCAD

5.1. Bước 1: Chuẩn bị môi trường làm việc

1. Mở bản vẽ: Chọn File → Open, hoặc kéo thả file DWG vào AutoCAD.
2. Kiểm tra layer: Đảm bảo có layer riêng cho comment (VD: COMMENT, NOTE). Sử dụng LA (Layer Manager) để tạo và quản lý.
3. Cài đặt style cho text: Sử dụng STYLE để tạo Text Style (VD: COMMENTSTYLE) – font, kích thước, chiều cao, tỷ lệ.
4. Thiết lập màu sắc và linetype: Đặt màu và kiểu đường cho comment sao cho dễ nhìn, thường dùng màu vàng hoặc xanh nhạt.

5.2. Bước 2: Tạo comment đơn giản (Single-line Text)

Có thể bạn quan tâm: Cách Vẽ Comic Speed Line: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Gõ lệnh TEXT → Enter.
2. Chọn điểm đặt (Insertion point).
3. Nhập độ cao chữ (Height) – thường 2.5mm cho bản vẽ kỹ thuật.
4. Nhập góc xoay (Rotation angle) – thường 0.
5. Nhập nội dung comment, ví dụ: KHOẢNG CÁCH 150mm.
6. Nhấn Enter để hoàn thành.

Mẹo: Sử dụng Ctrl + Shift + C để sao chép các thông số text đã thiết lập, tiết kiệm thời gian.

5.3. Bước 3: Tạo comment đa dòng (Multi-line Text)

1. Gõ lệnh MTEXT → Enter.
2. Kéo chuột tạo khung text (kích thước tùy ý).
3. Trong hộp thoại Multi-line Text Editor, nhập nội dung, có thể sử dụng:
4. Định dạng font: Ctrl + B (Bold), Ctrl + I (Italic).
5. Căn lề: Ctrl + L (Left), Ctrl + C (Center), Ctrl + R (Right).
6. Thêm hình ảnh: Nhấn Insert → Picture.
7. Khi hoàn tất, nhấn Esc để thoát.

Lưu ý: Khi cần comment dài, dùng MTEXT để dễ chỉnh sửa và định dạng.

5.4. Bước 4: Tạo Leader (mũi tên dẫn) với comment

1. Gõ lệnh LEADER hoặc QLEADER → Enter.
2. Click vào đối tượng cần chú thích (điểm bắt đầu).
3. Di chuyển chuột để tạo đoạn line, click để đặt vị trí text.
4. Nhập nội dung comment trong hộp thoại xuất hiện.
5. Nhấn Enter để hoàn thành.

Tùy chỉnh:
– Arrowhead: Thay đổi kiểu mũi tên trong LEADERSTYLE.
– Text height: Chỉnh trong MTEXT hoặc Text Style.

5.5. Bước 5: Thêm comment vào kích thước (Dimension)

1. Mở DIMSTYLE → Modify.
2. Chọn tab Primary Units.
3. Đánh dấu Show Text để hiển thị giá trị kích thước.
4. Nhập Dimension Text (VD: Ø ØØ Ø Ø).
5. Khi tạo dimension (DIMLINEAR, DIMDIAMETER, …), giá trị sẽ tự động xuất hiện.

Cách chèn comment bổ sung:
– Sau khi tạo dimension, gõ DDEDIT → Chọn dimension → Nhập comment vào Dimension Text.

5.6. Bước 6: Tạo bảng comment (Table)

1. Gõ lệnh TABLE → Enter.
2. Chọn Insert Table → Chọn mẫu (template) hoặc tạo mới.
3. Xác định số cột, dòng, chiều cao, chiều rộng.
4. Nhập tiêu đề cột (VD: Mã vật liệu, Mô tả, Số lượng).
5. Điền dữ liệu vào các ô.
6. Định dạng bảng: Table Style Manager → Tạo style mới, đặt màu nền, đường viền.

Ứng dụng: Dùng để liệt kê danh sách vật liệu, các bước kiểm tra, hoặc ghi chú quy trình.

5.7. Bước 7: Sử dụng Attribute trong Block

1. Tạo block: Gõ BLOCK → Đặt tên, chọn các đối tượng.
2. Trong hộp thoại Block Definition, nhấn Define Attribute.
3. Đặt Tag, Prompt, Default cho mỗi attribute (VD: TAG = PART_NO, Prompt = Nhập mã part).
4. Khi chèn block (INSERT), hộp thoại sẽ yêu cầu nhập giá trị attribute.
5. Các giá trị này sẽ xuất hiện như comment gắn liền với block.

Lợi ích: Khi cần thay đổi thông tin, chỉ cần chỉnh attribute mà không cần mở lại block.

5.8. Bước 8: Gắn Hyperlink

1. Chọn đối tượng (text, block, hình ảnh).
2. Gõ lệnh HYPERLINK → Enter.
3. Nhập URL hoặc đường dẫn file (VD: C:\Documents\SpecSheet.pdf).
4. Khi click vào đối tượng, file sẽ mở ra.

Sử dụng: Liên kết tới tài liệu kỹ thuật, PDF bản vẽ chi tiết, hoặc video hướng dẫn.

5.9. Bước 9: Đánh dấu sửa đổi với Revision Cloud

1. Gõ REVcloud → Enter.
2. Nhấp vào các điểm tạo thành vòng cloud xung quanh khu vực sửa đổi.
3. Khi hoàn thành, nhấn Enter.
4. Thêm comment (text) bên trong hoặc bên ngoài cloud để mô tả thay đổi.

6. Mẹo và thủ thuật nâng cao

6.1. Sử dụng Dynamic Blocks cho comment tự động

• Tạo block có attribute và action (stretch, rotate) để tự động cập nhật comment khi thay đổi kích thước.

6.2. Tận dụng Fields để tự động cập nhật thông tin

• Dùng lệnh FIELD để chèn các trường như Date, Sheet Number, Project Name. Khi thay đổi, các comment liên quan sẽ tự động cập nhật.

6.3. Sắp xếp và lọc comment bằng Layer và Group

• Đặt tất cả comment vào layer riêng, sử dụng LAYISO để chỉ hiện comment khi cần.
• Tạo Group cho các comment liên quan để di chuyển hoặc ẩn/hiện đồng thời.

6.4. Export comment ra file CSV

• Sử dụng lệnh DATAEXTRACTION để trích xuất các attribute, text, dimension vào bảng Excel/CSV, thuận tiện cho việc báo cáo và kiểm tra.

6.5. Sử dụng Script hoặc LISP để tự động tạo comment

(defun c:CommentBox (/ pt txt ht) (setq pt (getpoint "\nChọn vị trí: ")) (setq txt (getstring "\nNhập nội dung comment: ")) (setq ht (getreal "\nChiều cao text: ")) (command "MTEXT" pt "" ht txt)
)

• Lưu script vào file .lsp, tải bằng APPLOAD, sau đó chạy CommentBox để nhanh chóng tạo comment.

6.6. Kiểm tra độ tương phản và độ đọc được

• Khi in bản vẽ, luôn kiểm tra độ tương phản của comment với màu nền (ví dụ: màu đen trên nền trắng). Tránh dùng màu quá nhạt.

7. Các lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Text không hiển thị	Text style không đúng, hoặc layer bị tắt	Kiểm tra TEXTSTYLE, bật layer COMMENT
Leader không gắn vào đối tượng	Chế độ Object Snap (OSNAP) tắt	Bật OSNAP → Endpoint hoặc Midpoint
Kích thước không hiển thị comment	DIMSTYLE chưa bật Show Text	Mở DIMSTYLE → Primary Units → Tick Show Text
Hyperlink không mở	Đường dẫn sai hoặc file không tồn tại	Kiểm tra lại đường dẫn, dùng HYPERLINK để chỉnh sửa
Revision Cloud quá lớn	Đặt điểm quá xa nhau	Dùng REGEN để làm mới, hoặc tạo cloud mới với mức độ chi tiết phù hợp

8. Thực hành: Ví dụ thực tế

8.1. Dự án: Thiết kế hệ thống ống dẫn nước

Bước 1: Tạo layer comment

Command: LAYER
Enter layer name: COMMENT
Set color: Yellow
Set linetype: Continuous

Bước 2: Thêm comment cho các ống

• Ống chính:
• Gõ QLEADER → Chọn ống → Đặt vị trí text → Nhập Ø 150mm, Độ dày 5mm, Kết nối CNC.
• Vị trí cắt:
• Dùng MTEXT → Nhập Cắt ngang tại vị trí A (x=250mm, y=400mm).

Bước 3: Tạo bảng vật liệu

1. TABLE → 3 cột, 10 dòng.
2. Tiêu đề: Mã, Tên vật liệu, Kích thước.
3. Điền dữ liệu: P001, Ống thép, Ø150x5.

Bước 4: Gắn Hyperlink tài liệu tiêu chuẩn

• Chọn P001 trong bảng → HYPERLINK → Nhập đường dẫn tới file PDF tiêu chuẩn ASME B36.10M.

Bước 5: Đánh dấu sửa đổi

• Khi thay đổi vị trí cắt, tạo REVcloud quanh khu vực cũ → Thêm comment Thay đổi vị trí cắt từ B sang A.

8.2. Kết quả

• Toàn bộ comment đều nằm trên layer COMMENT, dễ dàng bật/tắt.
• Bảng vật liệu tự động cập nhật khi thay đổi attribute.
• Hyperlink cho phép mở nhanh tài liệu tiêu chuẩn, giảm thời gian tra cứu.

9. Kiểm tra chất lượng comment trước khi xuất bản

1. Kiểm tra layer: Đảm bảo layer COMMENT hiển thị và không bị ẩn.
2. Kiểm tra độ đọc: In thử bản vẽ A3, xác nhận comment rõ ràng.
3. Kiểm tra liên kết: Click vào các hyperlink, xác nhận mở đúng file.
4. Kiểm tra spelling: Dùng công cụ SPELL (nếu có) hoặc kiểm tra thủ công.
5. Kiểm tra độ nhất quán: Đảm bảo format text, màu sắc, kích thước đồng nhất trên toàn bản vẽ.

10. Kết luận

Việc vẽ comment trong AutoCAD không chỉ là công việc thêm chữ vào bản vẽ mà còn là quá trình truyền đạt thông tin, hỗ trợ giao tiếp và duy trì chất lượng thiết kế. Bằng việc nắm vững các loại comment, công cụ và quy trình thực hiện, người dùng có thể:

• Tạo các chú thích rõ ràng, chính xác.
• Đảm bảo tính nhất quán và dễ bảo trì.
• Tối ưu hoá thời gian làm việc thông qua các thủ thuật tự động hoá.
• Đáp ứng các tiêu chuẩn kỹ thuật và quy chuẩn công nghiệp.

Hy vọng qua bài viết chi tiết này, bạn đã có được một cái nhìn toàn diện và thực tiễn về cách vẽ comment trong AutoCAD. Hãy áp dụng ngay vào dự án của mình, và đừng ngại thử nghiệm các tính năng nâng cao như Dynamic Blocks, LISP scripts để nâng cao hiệu quả công việc. Chúc bạn thành công và luôn tạo ra những bản vẽ chuyên nghiệp, chuẩn xác!
