Cách Vẽ Công Thức Cấu Tạo Hóa Học: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực hóa học, việc vẽ công thức cấu tạo là một kỹ năng cơ bản nhưng vô cùng quan trọng. Công thức cấu tạo không chỉ giúp chúng ta nắm bắt được cấu trúc của các phân tử mà còn là nền tảng để dự đoán tính chất, phản ứng và cách thiết kế các hợp chất mới. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức nền tảng nhất cho đến các kỹ thuật vẽ công thức cấu tạo phức tạp, giúp bạn tự tin thực hiện mọi yêu cầu trong học tập và nghiên cứu.

1. Kiến Thức Cơ Bản Trước Khi Vẽ

1.1. Nguyên tử và liên kết

• Nguyên tử: là đơn vị cơ bản của vật chất, được ký hiệu bằng ký hiệu hoá học (H, C, O, N, …).
• Liên kết hoá học: có ba loại chính: liên kết cộng tử (covalent), ion và kim loại. Trong vẽ công thức cấu tạo, chúng ta chủ yếu quan tâm tới liên kết cộng tử.

1.2. Quy tắc Octet (quy tắc bát tử)

Hầu hết các nguyên tử (trừ hydrogen và một số ngoại lệ) muốn có 8 electron ở lớp vỏ ngoài cùng. Điều này quyết định số liên kết mà nguyên tử có thể tạo:

Nguyên tử	Số electron vòng ngoài	Số liên kết tối đa
H	1	1
C	4	4
N	5	3 (đôi) hoặc 4 (có ion)
O	6	2
Halogen (F, Cl, Br, I)	7	1

1.3. Độ bão hòa (valence)

• Độ bão hòa của một nguyên tử là số liên kết mà nó thực hiện trong một phân tử.
• Ví dụ: carbon trong metan (CH₄) có độ bão hòa 4, nitrogen trong amoniac (NH₃) có độ bão hòa 3.

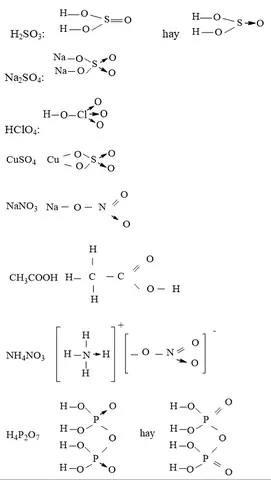

2. Các Ký Hiệu và Quy Tắc Vẽ Cơ Bản

2.1. Ký hiệu nguyên tử

Có thể bạn quan tâm: Cách Vẽ Công Chúa Đơn Giản: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

• Ký hiệu đơn giản: viết ký hiệu hoá học (C, O, N, …) và đặt các liên kết bằng các đường thẳng.
• Ký hiệu rút gọn: nếu nguyên tử không có liên kết đa (đôi, ba) và không có electron tự do, có thể bỏ ký hiệu H và chỉ viết các liên kết của carbon (ví dụ: CH₃-CH₂-CH₃ có thể viết là CH₃CH₂CH₃).

2.2. Các loại liên kết

Loại liên kết	Ký hiệu	Mô tả
Đơn	–	Một cặp electron chia sẻ
Đôi	=	Hai cặp electron chia sẻ
Ba	≡	Ba cặp electron chia sẻ
Ion	→ hoặc ←	Chuyển electron hoàn toàn (thường không vẽ trong công thức cấu tạo tĩnh)

2.3. Đánh số vòng và chuỗi

• Vòng (ring): được biểu thị bằng vòng tròn hoặc chữ “R” (ví dụ: benzene là một vòng 6 nguyên tử C). Khi vẽ, bạn có thể dùng vòng tròn để đại diện cho các nguyên tử trong vòng và thêm các liên kết phụ.
• Chuỗi (chain): các nguyên tử nối tiếp nhau thành một dải thẳng hoặc có góc.

2.4. Các ký hiệu phụ trợ

• Electron không chia sẻ (đôi electron tự do): dấu chấm (·) hoặc cặp chấm (:) đặt quanh nguyên tử.
• Ion dương (+) và âm (–): viết phía trên hoặc dưới nguyên tử.
• Nhóm chức năng: các nhóm như –OH, –COOH, –NH₂ thường được viết dưới dạng rút gọn để giảm độ phức tạp.

3. Quy Trình Vẽ Công Thức Cấu Tạo Cơ Bản

Bước 1: Xác định công thức phân tử

Ví dụ: C₆H₁₂O₆ (glucose).

Bước 2: Xác định số liên kết cần thiết cho mỗi nguyên tử

• Carbon: 4 liên kết.
• Hydrogen: 1 liên kết.
• Oxygen: 2 liên kết (trừ khi là nhóm –OH hoặc carbonyl).

Bước 3: Xây dựng khung xương (skeletal structure)

• Đối với các hợp chất hữu cơ đơn giản, bắt đầu bằng việc vẽ khung carbon (chuỗi hoặc vòng).
• Đối với glucose, vì là một monosaccharide, bạn có thể vẽ một vòng 6 carbon (pyranose) hoặc mở thành chuỗi.

Bước 4: Thêm các nguyên tử phụ (hydrogen, oxy, …)

Có thể bạn quan tâm: Cách Vẽ Công Chúa Tóc Dài: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Đặt các nhóm –OH, –CH₂OH, … vào các vị trí thích hợp.
• Đảm bảo mỗi carbon đạt độ bão hòa 4.

Bước 5: Kiểm tra lại

• Đếm số nguyên tử và liên kết, so sánh với công thức phân tử ban đầu.
• Đảm bảo không có nguyên tử nào thừa hoặc thiếu liên kết.

4. Vẽ Các Nhóm Chức Năng Phổ Biến

4.1. Nhóm Hydroxyl –OH

• Đặt O nối với C bằng liên kết đơn, sau đó O gắn H (có thể viết –OH hoặc chỉ O nếu vị trí đã rõ).

4.2. Nhóm Carbonyl (C=O)

• Vẽ C liên kết đôi với O. Nếu carbonyl thuộc aldehyde, carbon còn nối với H (–CHO). Nếu thuộc ketone, carbon còn nối với hai nhóm alkyl (–CO–).

4.3. Nhóm Carboxyl –COOH

• C=O + C–OH. Thường viết rút gọn là –COOH.

4.4. Nhóm Amino –NH₂

• N nối với C bằng liên kết đơn, N gắn hai H. Khi N mang điện tích dương (NH₃⁺), viết –NH₃⁺.

4.5. Nhóm Ester –COOR

• Carbonyl (C=O) nối với O, O này nối với một nhóm alkyl (R). Viết rút gọn là –COOR.

4.6. Nhóm Ether –O–

• O nối với hai nhóm alkyl (R–O–R’).

4.7. Nhóm Halogen –X (X = F, Cl, Br, I)

Có thể bạn quan tâm: Cách Vẽ Cách Điệu Hoa Lá: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Halogen nối trực tiếp với carbon bằng liên kết đơn. Thường không cần viết H cho halogen.

5. Vẽ Các Hợp Chất Vòng (Cyclic Compounds)

5.1. Vòng Aromatic (Benzene)

• Vẽ một hình lục giác đều, mỗi góc là một carbon.
• Thêm ba liên kết đôi xen kẽ hoặc dùng vòng vòng (circle) để biểu thị tính đồng bộ hoá học.

5.2. Vòng Heterocycle

• Thay một hoặc nhiều carbon bằng heteroatom (N, O, S). Ví dụ: pyridine (C₅H₅N) là vòng benzene có một N thay thế một C.

5.3. Vòng Furan, Thiophene, Pyrrole

• Furan: vòng 5 nguyên tử gồm 4 C và 1 O, có 2 liên kết đôi.
• Thiophene: tương tự, thay O bằng S.
• Pyrrole: vòng 5 nguyên tử gồm 4 C và 1 N, N mang một H (–NH–).

5.4. Vòng Saturated (Cycloalkanes)

• Vòng 3,4,5,… carbon chỉ có liên kết đơn. Đánh số các carbon để chỉ định vị trí thay thế (ví dụ: cyclohexane là vòng 6 carbon).

6. Các Phương Pháp Vẽ Nâng Cao

6.1. Sử dụng ký hiệu R (nhóm alkyl)

• Khi không cần chi tiết, viết R để đại diện cho một chuỗi carbon bất kỳ.
• Ví dụ: R–COOH là một axit carboxylic không xác định.

6.2. Ký hiệu stereochemistry (định cấu hình không gian)

Có thể bạn quan tâm: Cách Vẽ Cành Đào Ngày Tết: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Cis/Trans (E/Z): dùng dấu “/” hoặc “\” để chỉ vị trí tương đối của các nhóm trên liên kết đôi.
• R/S: dùng ký hiệu (R) hoặc (S) phía trước carbon chiral.
• D/L: dùng cho carbohydrate và amino acid, dựa trên cấu trúc xoay quanh carbon chiral cuối cùng.

6.3. Vẽ cấu trúc Resonance

• Khi một phân tử có cấu trúc cộng hưởng, vẽ hai hoặc nhiều mũi tên kép (↔) giữa các cấu trúc để chỉ ra sự phân bố electron.

6.4. Vẽ cấu trúc tân (tautomeric)

• Khi có hiện tượng tân, vẽ các cấu trúc khác nhau và nối bằng mũi tên (⇌) để chỉ quá trình chuyển đổi.

7. Thực Hành: Vẽ Một Số Phức Tạp

7.1. Vẽ cấu trúc của Aspirin (Acetylsalicylic Acid)

1. Công thức phân tử: C₉H₈O₄
2. Nhóm chức năng: một nhóm carboxyl –COOH và một nhóm acetyl –O–C(=O)CH₃ gắn vào vòng benzene.
3. Bước vẽ:
4. Vẽ vòng benzene (lục giác).
5. Gắn –COOH vào một carbon, –O–C(=O)CH₃ vào carbon đối diện (para).
6. Hoàn thiện các liên kết H cho các carbon còn lại.

7.2. Vẽ cấu trúc của Glucose (α-D-Glucose)

1. Công thức phân tử: C₆H₁₂O₆
2. Cấu trúc vòng (pyranose): vòng 6 nguyên tử (5 C + 1 O).
3. Định vị các nhóm –OH:
4. C1 (anomeric) có –OH ở phía dưới (α).
5. C2, C3, C4 có –OH ở phía trên.
6. C5 gắn –CH₂OH ở phía trên.
7. C6 là –CH₂OH bên ngoài vòng.
8. Stereochemistry: Đánh dấu (D) ở C5, (α) ở anomeric carbon.

7.3. Vẽ cấu trúc của Nicotine

1. Công thức: C₁₀H₁₄N₂
2. Nhóm: một vòng pyridine (C₅H₄N) và một vòng pyrrolidine (C₄H₈N) nối bằng một liên kết C–C.
3. Bước vẽ:
4. Vẽ pyridine (vòng 6 với một N).
5. Vẽ pyrrolidine (vòng 5 với N).
6. Nối C3 của pyridine với C2 của pyrrolidine bằng liên kết đơn.

8. Công Cụ Hỗ Trợ Vẽ Công Thức

8.1. Phần mềm chuyên dụng

• ChemDraw: tiêu chuẩn công nghiệp, hỗ trợ vẽ, tính toán, và chuyển đổi sang định dạng SMILES, InChI.
• MarvinSketch: miễn phí cho sinh viên, tích hợp tính năng dự đoán tính chất.
• BKChem: mã nguồn mở, phù hợp cho người dùng Linux.

8.2. Ứng dụng trực tuyến

• MolView: cho phép vẽ và xem mô hình 3D ngay trong trình duyệt.
• PubChem Sketcher: tích hợp trực tiếp vào cơ sở dữ liệu PubChem.

8.3. Mẹo sử dụng nhanh

• Sử dụng phím tắt để chuyển đổi nhanh giữa liên kết đơn, đôi, ba.
• Kích hoạt chế độ “auto‑valence” để phần mềm tự động điền H còn thiếu.
• Lưu các mẫu (templates) cho các nhóm chức năng thường dùng như –OH, –COOH, –NH₂.

9. Những Lỗi Thường Gặp Khi Vẽ Và Cách Khắc Phục

Lỗi	Mô tả	Cách khắc phục
Thiếu H	Không đặt đủ H để đạt độ bão hòa cho C, N, O	Kiểm tra lại số liên kết của mỗi nguyên tử, dùng công cụ “valence check” trong phần mềm
Nhầm vị trí stereochemistry	Đánh dấu R/S sai	Xác định thứ tự ưu tiên (CIP rules) và kiểm tra lại bằng mô hình 3D
Vòng aromatic không đúng	Vẽ liên kết đôi sai vị trí	Dùng ký hiệu vòng đồng (circle) cho benzene, hoặc vẽ xen kẽ đúng
Quên nhóm chức năng	Bỏ qua –COOH hoặc –NH₂	Kiểm tra danh sách nhóm chức năng trong công thức phân tử
Sai ký hiệu ion	Không ghi dấu + hoặc –	Đánh dấu ion tại nguyên tử phù hợp, ví dụ NH₄⁺, Cl⁻

10. Thực Hành Tự Động: Bài Tập Cho Người Mới Bắt Đầu

1. Vẽ công thức cấu tạo của ethanol (C₂H₅OH).
2. Vẽ cấu trúc của acetone (CH₃COCH₃).
3. Vẽ cấu trúc vòng của cyclohexane.
4. Vẽ cấu trúc của benzaldehyde (C₇H₆O).
5. Vẽ cấu trúc của L‑alanine (C₃H₇NO₂) với stereochemistry (S).

Gợi ý: Bắt đầu bằng việc xác định khung carbon, sau đó thêm các nhóm chức năng và kiểm tra độ bão hòa.

11. Kết Luận

Việc vẽ công thức cấu tạo không chỉ là một kỹ năng cơ bản trong giáo dục hoá học mà còn là công cụ mạnh mẽ để truyền đạt thông tin khoa học một cách nhanh gọn và chính xác. Từ những nguyên tắc đơn giản như quy tắc octet, cách sử dụng ký hiệu liên kết, đến các kỹ thuật nâng cao như stereochemistry và resonance, mỗi bước đều góp phần tạo nên một bức tranh rõ ràng về cấu trúc phân tử.

Bạn đã nắm vững:

• Kiến thức nền tảng về nguyên tử, liên kết và độ bão hòa.
• Các ký hiệu và quy tắc vẽ cơ bản, bao gồm liên kết đơn, đôi, ba và các nhóm chức năng phổ biến.
• Cách vẽ các hợp chất vòng, aromatic và heterocycle.
• Các phương pháp nâng cao như sử dụng ký hiệu R, stereochemistry và resonance.
• Các công cụ phần mềm hỗ trợ, giúp tăng tốc độ và độ chính xác trong công việc.

Hãy thường xuyên luyện tập bằng cách vẽ các phân tử từ đơn giản đến phức tạp, sử dụng cả giấy và các phần mềm chuyên dụng. Khi đã thành thạo, bạn sẽ không chỉ giải quyết các bài tập trong lớp học mà còn có thể áp dụng trong nghiên cứu, thiết kế thuốc, vật liệu mới và nhiều lĩnh vực khoa học khác.

Chúc bạn thành công trong hành trình khám phá thế giới cấu trúc hoá học!
