Cách Vẽ Cung Chứa Góc: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về cung và góc

Trong hình học, cung là một phần của vòng tròn, được xác định bởi hai điểm trên vòng tròn gọi là điểm đầu và điểm cuối. Khi chúng ta nối hai điểm này bằng một đoạn thẳng, đoạn thẳng này gọi là cạnh của cung. Góc mà cung tạo ra thường được đo bằng độ hoặc radian và được xác định bởi vị trí của các điểm trên vòng tròn cũng như vị trí của tâm vòng tròn.

Việc vẽ cung chứa góc không chỉ là một kỹ năng cơ bản trong môn toán học mà còn là nền tảng cho nhiều lĩnh vực như thiết kế đồ họa, kiến trúc, kỹ thuật CAD, và thậm chí là nghệ thuật. Bài viết này sẽ cung cấp một hướng dẫn chi tiết, từng bước một, giúp bạn nắm vững cách vẽ cung chứa góc một cách chính xác, bất kể bạn là người mới bắt đầu hay đã có kinh nghiệm.

2. Các khái niệm nền tảng cần nắm trước khi vẽ

2.1. Vòng tròn và các thành phần của nó

• Tâm (O): Điểm trung tâm của vòng tròn, cách đều mọi điểm trên vòng tròn.
• Bán kính (r): Đoạn thẳng từ tâm tới bất kỳ điểm nào trên vòng tròn.
• Chu vi (C): Độ dài toàn bộ vòng tròn, tính bằng ( C = 2\pi r ).
• Đường kính (d): Đoạn thẳng đi qua tâm và có hai đầu nằm trên vòng tròn, ( d = 2r ).

2.2. Góc trong hình tròn

• Góc ở tâm (θ): Góc được tạo bởi hai bán kính nối từ tâm tới hai điểm A, B trên vòng tròn. Đơn vị thường là độ (°) hoặc radian (rad).
• Góc nội tiếp: Góc có đỉnh nằm trên vòng tròn và hai cạnh cắt vòng tròn tại hai điểm khác nhau. Độ đo góc nội tiếp bằng một nửa độ đo góc ở tâm tương ứng.

2.3. Cung và các loại cung

• Cung ngắn: Cung có độ dài ngắn hơn nửa chu vi vòng tròn, tương ứng với góc ở tâm < 180°.
• Cung dài: Cung có độ dài lớn hơn nửa chu vi, tương ứng với góc ở tâm > 180°.
• Cung chứa góc: Khi một cung được vẽ sao cho góc ở tâm (hoặc góc nội tiếp) nằm trong phần không gian được “bao” bởi cung đó. Thông thường, chúng ta quan tâm tới cung ngắn chứa góc.

3. Dụng cụ và phần mềm hỗ trợ

Có thể bạn quan tâm: Cách Vẽ Cung Bọ Cạp: Hướng Dẫn Từng Bước Đầy Đủ Cho Người Mới Bắt Đầu

3.1. Dụng cụ truyền thống

Dụng cụ	Mô tả	Lưu ý sử dụng
Compas (kẻ vòng)	Dùng để vẽ vòng tròn và cung	Đảm bảo kim cố định và không trượt
Thước kẻ	Đo độ dài, xác định vị trí các điểm	Chọn thước có độ chính xác cao
Góc đo (protractor)	Đo và đánh dấu góc trên giấy	Đặt đúng tâm để đo chính xác
Bút chì, bút mực	Vẽ phác thảo và hoàn thiện	Bút chì nhẹ để dễ chỉnh sửa

3.2. Phần mềm và công cụ số

Phần mềm	Ưu điểm	Cách sử dụng cơ bản
GeoGebra	Miễn phí, hỗ trợ đa nền tảng, tính toán tự động	Sử dụng công cụ “Circle” → “Arc” → nhập góc
AutoCAD	Độ chính xác cao, dùng trong kỹ thuật	Lệnh ARC → nhập bán kính, góc bắt đầu và kết thúc
Adobe Illustrator	Dành cho thiết kế đồ họa	Dụng cụ “Arc Tool” → kéo thả và điều chỉnh góc
Python (matplotlib)	Tự động hoá, tạo biểu đồ	Sử dụng matplotlib.patches.Arc với tham số góc

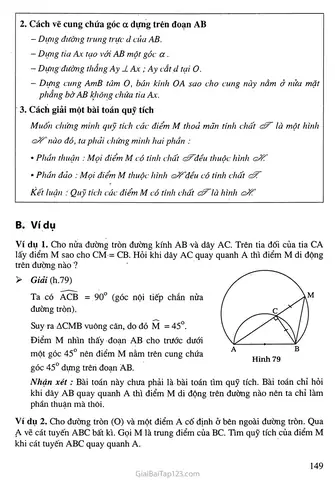

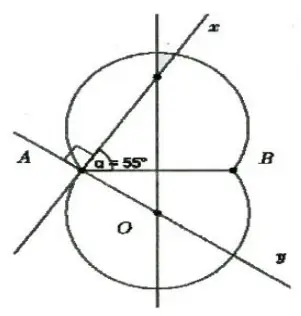

4. Quy trình vẽ cung chứa góc bằng công cụ truyền thống

Bước 1: Xác định tâm và bán kính

1. Chọn điểm O làm tâm vòng tròn trên giấy.
2. Đặt kim compas tại O và mở rộng đến độ dài bán kính mong muốn (r). Đánh dấu một điểm A trên vòng tròn (điểm đầu của cung).

Bước 2: Đánh dấu góc cần chứa

1. Dùng góc đo để đo góc θ (độ) tại tâm O, bắt đầu từ OA (đường thẳng OA là một bán kính).
2. Đánh dấu điểm B trên vòng tròn sao cho góc AOB = θ. Nếu góc > 180°, bạn sẽ có hai vị trí B khả dĩ; chọn vị trí tạo cung ngắn (θ < 180°) hoặc dài tùy mục đích.

Bước 3: Vẽ cung

1. Đặt kim compas lại tại O, giữ nguyên bán kính r.
2. Di chuyển kim compas từ điểm A sang điểm B, kéo bút chì theo đường tròn để tạo cung AB.
3. Nếu muốn chỉ vẽ một phần (cung) mà không vẽ toàn bộ vòng tròn, dùng đầu bút của compas (hoặc bút chì) để vẽ từ A tới B theo đường tròn, sau đó cắt bỏ phần không cần bằng thước.

Bước 4: Kiểm tra độ chính xác

• Đo lại góc AOB bằng góc đo để chắc chắn rằng cung thật sự chứa góc θ.
• Kiểm tra độ dài cung (nếu cần) bằng công thức ( L = r \times \theta ) (θ ở radian) hoặc ( L = \frac{\theta}{360^\circ} \times 2\pi r ).

Bước 5 (tùy chọn): Ghi chú và hoàn thiện

Có thể bạn quan tâm: Cách Vẽ Cung Bạch Dương: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Ghi lại giá trị góc, bán kính, và độ dài cung trên bản vẽ.
• Dùng bút mực hoặc bút màu để làm nổi bật cung, giúp dễ nhận biết trong bản vẽ tổng thể.

5. Vẽ cung chứa góc trong môi trường số

5.1. Sử dụng GeoGebra

1. Mở GeoGebra → chọn “Geometry”.
2. Dùng công cụ “Circle with Center and Radius” để tạo vòng tròn (đặt tâm O và bán kính r).
3. Chọn công cụ “Angle with Vertex” → click vào O, sau đó click vào một điểm trên vòng tròn để tạo góc AOB = θ.
4. Dùng công cụ “Arc” → click vào điểm A, sau đó điểm B. GeoGebra sẽ tự động vẽ cung AB và hiển thị độ dài cung nếu bật tính năng “Show Object’s Value”.

5.2. Sử dụng AutoCAD

1. Gõ lệnh CIRCLE → nhập tọa độ tâm O và bán kính r.
2. Gõ lệnh ARC → chọn Start point (điểm A), Center point (O), và End point (B) hoặc nhập Start angle và End angle (θ).
3. Để đo góc, dùng lệnh MEASUREGEOM → chọn Angle → click vào ba điểm O‑A‑B.

5.3. Sử dụng Python (matplotlib)

import matplotlib.pyplot as plt
import matplotlib.patches as patches
import numpy as np # Thông số
O = (0, 0) # Tâm
r = 5 # Bán kính
theta_deg = 70 # Góc cần chứa (độ)
theta_rad = np.deg2rad(theta_deg) # Tính tọa độ A và B
A = (r np.cos(0), r np.sin(0))
B = (r np.cos(theta_rad), r np.sin(theta_rad)) # Vẽ vòng tròn
fig, ax = plt.subplots()
circle = plt.Circle(O, r, fill=False, linewidth=1.5)
ax.add_artist(circle) # Vẽ cung
arc = patches.Arc(O, 2r, 2r, angle=0, theta1=0, theta2=theta_deg, edgecolor='red', linewidth=2)
ax.add_patch(arc) # Vẽ bán kính OA và OB
ax.plot(O0, A0, O1, A1, 'b--')
ax.plot(O0, B0, O1, B1, 'b--') # Đánh dấu các điểm
ax.plot(A, 'ko')
ax.plot(B, 'ko')
ax.set_aspect('equal')
plt.title(f'Cung chứa góc {theta_deg}°')
plt.grid(True)
plt.show()

Kết quả sẽ hiển thị một vòng tròn, hai bán kính OA và OB, và cung AB chứa góc 70°.

6. Các lưu ý quan trọng khi vẽ cung chứa góc

6.1. Chọn cung ngắn hay dài

• Cung ngắn (θ < 180°) thường được dùng trong các bài toán cơ bản vì dễ đo lường và tính toán.
• Cung dài (θ > 180°) cần chú ý tới góc phụ: nếu góc ở tâm lớn hơn 180°, cung dài sẽ bao quanh phần lớn của vòng tròn, và có thể gây nhầm lẫn khi xác định điểm B.

6.2. Đơn vị đo góc

Có thể bạn quan tâm: Cách Vẽ Conan Đơn Giản: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu

• Khi tính toán bằng công thức, luôn chuyển độ sang radian nếu công thức yêu cầu radian: ( \text{rad} = \frac{\pi}{180} \times \text{độ} ).
• Ngược lại, khi đo trên giấy bằng thước đo góc, sử dụng độ để tránh sai sót.

6.3. Độ chính xác của compas

• Đảm bảo kim compas không trượt trong suốt quá trình vẽ. Nếu kim bị lệch, bán kính sẽ thay đổi và cung sẽ không chính xác.
• Khi vẽ trên giấy khô, tránh để bút chì bám vào kim, gây trượt.

6.4. Xử lý góc âm hoặc góc vượt 360°

• Góc âm tương đương với góc dương đo ngược chiều kim đồng hồ. Khi vẽ, chỉ cần đổi hướng quay.
• Nếu góc > 360°, thực tế chỉ cần lấy phần dư khi chia cho 360°, vì vòng tròn chỉ có 360°.

6.5. Kiểm tra bằng công cụ phụ

• Thước đo góc: Đo lại góc OAB sau khi vẽ để xác nhận.
• Thước kẻ: Kiểm tra độ dài cung bằng cách đo khoảng cách dọc theo cung (có thể dùng dây mềm hoặc thước tròn).

7. Ứng dụng thực tiễn của cung chứa góc

7.1. Trong giáo dục

• Bài tập hình học: Nhiều đề thi yêu cầu tính độ dài cung, diện tích sector (phân đoạn vòng tròn) dựa trên góc đã cho.
• Giảng dạy: Giúp học sinh hình dung mối quan hệ giữa góc ở tâm, góc nội tiếp và độ dài cung.

7.2. Trong thiết kế đồ họa

• Biểu tượng, logo: Nhiều logo sử dụng các cung để tạo cảm giác chuyển động, vòng tròn.
• Giao diện người dùng: Thanh tiến trình dạng cung (circular progress bar) dựa trên cung chứa góc để biểu thị % hoàn thành.

7.3. Trong kỹ thuật và công nghiệp

Có thể bạn quan tâm: Cách Vẽ Conan Và Shinichi: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Cắt kim loại: Máy cắt CNC dùng các lệnh “arc” để tạo đường cắt cung.
• Đo lường: Thiết bị đo góc (theodolite) và máy đo vòng tròn (CMM) sử dụng nguyên lý cung để xác định vị trí.

7.4. Trong kiến trúc

• Cầu vòng, cửa sổ cung: Thiết kế các cấu trúc cung cần tính toán chính xác độ dài cung và góc để đảm bảo tính thẩm mỹ và độ bền.

8. Bài tập thực hành

Bài 1

Cho vòng tròn có bán kính 8 cm. Vẽ cung chứa góc 120° tại tâm. Tính độ dài cung và diện tích sector tương ứng.

Giải
– Độ dài cung: ( L = \frac{120°}{360°} \times 2\pi \times 8 = \frac{1}{3} \times 16\pi \approx 16.76 \text{ cm} )
– Diện tích sector: ( S = \frac{120°}{360°} \times \pi \times 8^2 = \frac{1}{3} \times 64\pi \approx 67.02 \text{ cm}^2 )

Bài 2

Trong một bản vẽ kỹ thuật, bạn cần vẽ một cung dài chứa góc 250°. Bán kính là 5 cm. Xác định vị trí điểm cuối cung nếu điểm đầu là (5,0) và tâm ở (0,0).

Giải
– Chuyển góc sang radian: (250° = 4.3633) rad.
– Điểm đầu A = (5,0).
– Tính tọa độ điểm B:
(B_x = 5\cos 250° \approx 5 \times -0.342 = -1.71)
(B_y = 5\sin 250° \approx 5 \times -0.940 = -4.70)
Vậy B ≈ (-1.71, -4.70).

Bài 3 (ứng dụng phần mềm)

Sử dụng GeoGebra để vẽ cung chứa góc 75° với bán kính 3 cm. Ghi lại độ dài cung và so sánh với kết quả tính bằng công thức.

Hướng dẫn
1. Tạo vòng tròn tâm O(0,0), bán kính 3.
2. Dùng công cụ “Angle” tạo góc 75° tại O.
3. Dùng công cụ “Arc” vẽ cung.
4. Kiểm tra độ dài cung: GeoGebra sẽ hiển thị ( L = \frac{75}{360} \times 2\pi \times 3 \approx 3.90 ) cm.

9. Tổng kết

Việc vẽ cung chứa góc không chỉ là một kỹ năng cơ bản mà còn là nền tảng cho nhiều ứng dụng thực tiễn trong giáo dục, thiết kế, kỹ thuật và nghệ thuật. Bằng việc nắm vững các khái niệm như tâm, bán kính, góc ở tâm, và công thức tính độ dài cung, bạn có thể thực hiện việc vẽ một cách chính xác dù sử dụng dụng cụ truyền thống hay phần mềm số.

Các bước từ xác định tâm và bán kính, đánh dấu góc, vẽ cung, cho tới kiểm tra độ chính xác đã được trình bày chi tiết để bạn có thể áp dụng ngay trong thực tiễn. Đồng thời, những lưu ý quan trọng như chọn cung ngắn hay dài, đơn vị đo góc, và độ chính xác của compas sẽ giúp giảm thiểu sai sót và nâng cao chất lượng bản vẽ.

Hy vọng qua bài viết này, bạn đã có một cái nhìn toàn diện và thực hành được kỹ năng vẽ cung chứa góc một cách tự tin. Hãy thử áp dụng vào các dự án cá nhân hoặc bài tập học tập của mình và khám phá thêm nhiều cách sáng tạo khác nhau!
