Cách Vẽ Đa Giác Lồi: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Đa giác lồi là một trong những khái niệm cơ bản nhưng quan trọng trong hình học Euclid, đồng thời cũng là nền tảng cho nhiều ứng dụng thực tiễn trong thiết kế đồ họa, kiến trúc, lập trình máy tính và các ngành khoa học kỹ thuật. Khi nói đến “cách vẽ đa giác lồi”, nhiều người có thể nghĩ ngay đến việc dùng thước kẻ và compa, hoặc các phần mềm CAD, nhưng thực tế quá trình này bao gồm nhiều bước logic, các nguyên tắc hình học và một số kỹ thuật đặc thù để đảm bảo tính lồi của đa giác.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, toàn diện, từ những kiến thức nền tảng nhất cho tới các phương pháp nâng cao, giúp bạn không chỉ vẽ được đa giác lồi mà còn hiểu sâu về lý thuyết phía sau, từ đó có thể áp dụng vào các lĩnh vực khác nhau như lập trình đồ họa, thiết kế UI/UX, mô phỏng vật lý, và thậm chí là trong giáo dục.

Lưu ý: Bài viết này được chia thành các phần rõ ràng, mỗi phần sẽ giải thích một khía cạnh cụ thể của việc vẽ đa giác lồi. Bạn có thể đọc toàn bộ để có cái nhìn tổng quan, hoặc chỉ chọn những phần liên quan trực tiếp đến nhu cầu của mình.

1. Đa Giác Lồi Là Gì? Định Nghĩa Và Đặc Điểm

1.1 Định Nghĩa Toàn Diện

Đa giác lồi (convex polygon) là một đa giác trong đó mọi đoạn thẳng nối hai điểm bất kỳ trên biên của đa giác đều nằm hoàn toàn bên trong hoặc trên biên của đa giác. Nói cách khác, không có “cúm” nào của đa giác vượt ra ngoài phần diện tích đóng của nó.

1.2 Các Đặc Điểm Đặc Trưng

Đặc điểm	Mô tả chi tiết
Các góc nội tiếp ≤ 180°	Mỗi góc trong của đa giác lồi không vượt quá 180 độ.
Tổng các góc nội = (n‑2)·180°	Với n là số đỉnh, công thức này vẫn áp dụng cho đa giác lồi và lõm.
Mọi đoạn thẳng nội bộ	Đoạn thẳng nối bất kỳ hai đỉnh luôn nằm trong đa giác.
Đường viền không tự cắt	Đa giác lồi không có các đoạn viền cắt nhau (đây là tính chất chung của mọi đa giác đơn, nhưng lồi còn nghiêm ngặt hơn).
Tính duy nhất của trung tâm	Trung tâm khối lượng (centroid) luôn nằm trong đa giác lồi.

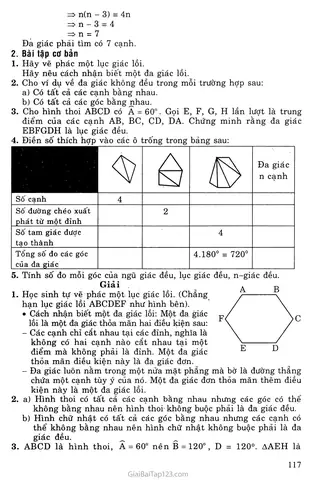

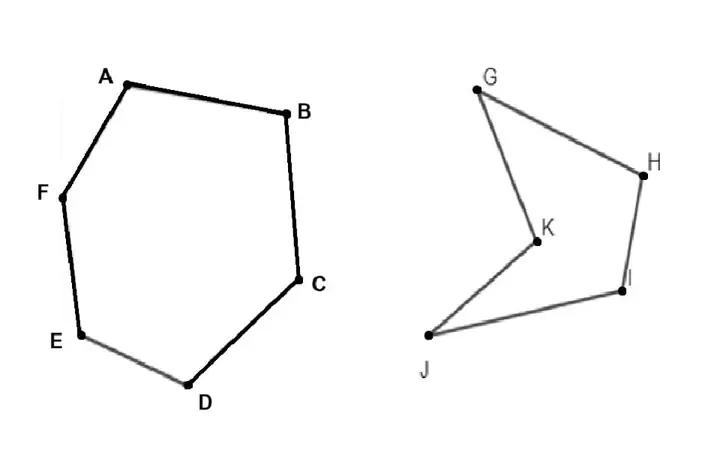

1.3 So Sánh Với Đa Giác Lõm

Có thể bạn quan tâm: Cách Vẽ Ông Thánh Giuse: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

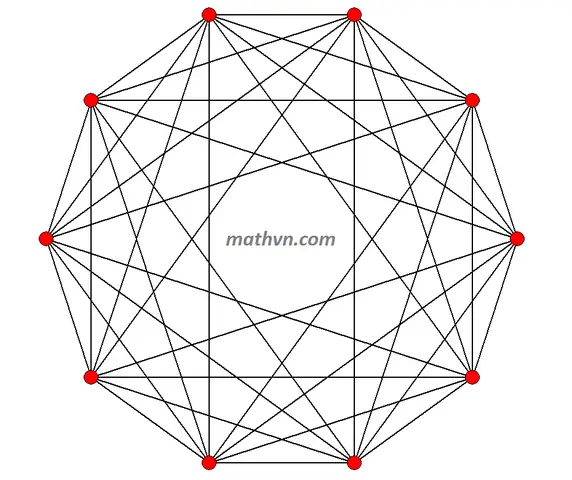

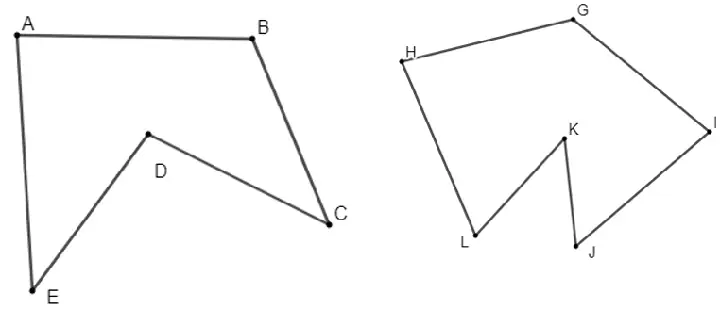

• Đa giác lõm có ít nhất một góc nội > 180°, và tồn tại cặp đỉnh sao cho đoạn thẳng nối chúng nằm ngoài đa giác.
• Đa giác lồi luôn “phẳng” hơn, thuận tiện cho các thuật toán tính diện tích, nội suy, và các phép biến đổi hình học.

2. Các Phương Pháp Vẽ Đa Giác Lồi

2.1 Vẽ Thủ Công Với Dụng Cụ Cơ Bản

2.1.1 Chuẩn Bị Dụng Cụ

• Thước kẻ (độ dài ít nhất 30 cm)
• Compas (để vẽ các đoạn thẳng và góc chính xác)
• Bút chì HB hoặc bút mực
• Giấy kẻ hoặc giấy vẽ trơn

2.1.2 Bước Thực Hiện

1. Xác Định Số Đỉnh (n)
   Chọn số đỉnh mong muốn, ví dụ: 5 cho đa giác năm cạnh (pentagon).

2. Xác Định Bán Kính (R) và Tâm (O)
   Vẽ một vòng tròn có bán kính R và tâm O. Đối với đa giác đều, các đỉnh sẽ nằm trên vòng tròn này.

3. Chia Đoạn Chu vi Thành n Phần Bằng Nhau
   Sử dụng thước kẻ, chia vòng tròn thành n góc bằng nhau: mỗi góc = 360°/n. Dùng compas để đánh dấu các điểm trên vòng tròn tại các góc này.

4. Kết Nối Các Đỉnh
   Dùng thước kẻ nối liên tiếp các điểm đánh dấu theo thứ tự quanh vòng tròn, tạo thành đa giác.

5. Kiểm Tra Tính Lồi
   Đảm bảo mọi góc đều ≤ 180°. Nếu có góc > 180°, điều chỉnh lại vị trí các điểm cho phù hợp (có thể giảm R hoặc di chuyển một số đỉnh vào trong vòng tròn).

2.1.3 Lưu Ý Khi Vẽ Thủ Công

• Độ chính xác: Khi dùng compas, độ mở của kim nên được giữ cố định để tránh sai lệch góc.
• Kiểm tra góc: Dùng thước đo góc để xác nhận độ lớn góc tại mỗi đỉnh.
• Tính đối xứng: Đối với đa giác đều, các đỉnh phải cách đều nhau trên vòng tròn.

2.2 Vẽ Bằng Phần Mềm CAD (AutoCAD, SolidWorks…)

2.2.1 Quy Trình Cơ Bản

1. Khởi tạo bản vẽ mới và thiết lập đơn vị (mm hoặc inch).
2. Sử dụng lệnh POLYGON (AutoCAD) hoặc Sketch → Polygon (SolidWorks).
3. Nhập số đỉnh (n) và bán kính (R) hoặc chiều dài cạnh (L).
4. Chọn chế độ “Regular” (đều) hoặc “Irregular” (không đều). Đối với đa giác lồi không đều, nhập tọa độ từng đỉnh.
5. Kiểm tra tính lồi: Dùng lệnh “AREA” để tính diện tích và “MEASUREGEOM” để kiểm tra góc.
6. Lưu và xuất file (DWG, DXF, hoặc PDF).

2.2.2 Mẹo Nhanh

• Sử dụng “Construction Lines” để tạo các trục đối xứng giúp kiểm soát góc.
• Kích hoạt “Ortho Mode” để giữ các đoạn thẳng luôn nằm trên trục X hoặc Y, giúp nhanh chóng vẽ các đa giác có các cạnh song song hoặc vuông góc.

2.3 Vẽ Bằng Ngôn Ngữ Lập Trình (Python + Matplotlib)

Có thể bạn quan tâm: Cách Vẽ Ô Tô Mới: Hướng Dẫn Chi Tiết Từng Bước Cho Người Mới Bắt Đầu

2.3.1 Cài Đặt Thư Viện Cần Thiết

pip install matplotlib numpy

2.3.2 Mã Nguồn Cơ Bản

import numpy as np
import matplotlib.pyplot as plt def draw_convex_polygon(n, radius=1.0, center=(0,0)): # Tạo góc đều angles = np.linspace(0, 2np.pi, n, endpoint=False) # Tính tọa độ các đỉnh x = center0 + radius np.cos(angles) y = center1 + radius np.sin(angles) # Đóng vòng đa giác x = np.append(x, x0) y = np.append(y, y0) plt.figure(figsize=(6,6)) plt.plot(x, y, '-o') plt.axis('equal') plt.title(f'Đa giác lồi {n} cạnh') plt.grid(True) plt.show() # Ví dụ: vẽ đa giác lồi 7 cạnh
draw_convex_polygon(7, radius=2)

2.3.3 Tạo Đa Giác Lồi Không Đều

def draw_irregular_convex_polygon(points): # Sắp xếp các điểm theo góc từ tâm (đảm bảo tính lồi) centroid = np.mean(points, axis=0) angles = np.arctan2(points:,1 - centroid1, points:,0 - centroid0) order = np.argsort(angles) ordered = pointsorder # Đóng vòng ordered = np.vstack(ordered, ordered0) plt.figure(figsize=(6,6)) plt.plot(ordered:,0, ordered:,1, '-o') plt.axis('equal') plt.title('Đa giác lồi không đều') plt.grid(True) plt.show() # Tạo ngẫu nhiên các điểm trong vòng tròn
np.random.seed(0)
pts = np.random.rand(8,2) 4 - 2 # Các điểm trong -2,2x-2,2
draw_irregular_convex_polygon(pts)

2.3.4 Kiểm Tra Tính Lồi

Khi tạo đa giác không đều, cần kiểm tra tính lồi. Một cách đơn giản là tính tích vô hướng của vector pháp tuyến tại mỗi góc:

def is_convex(poly): # poly: mảng (n,2) các đỉnh đã sắp xếp theo thứ tự n = len(poly) sign = None for i in range(n): dx1 = poly(i+1)%n0 - polyi0 dy1 = poly(i+1)%n1 - polyi1 dx2 = poly(i+2)%n0 - poly(i+1)%n0 dy2 = poly(i+2)%n1 - poly(i+1)%n1 cross = dx1dy2 - dy1dx2 if cross != 0: if sign is None: sign = np.sign(cross) elif np.sign(cross) != sign: return False return True

2.4 Vẽ Trong Môi Trường 3D (Blender)

2.4.1 Các Bước Cơ Bản

1. Mở Blender, tạo một “Mesh” mới → “Add → Mesh → Circle”.
2. Trong mục “Add Circle”, đặt “Vertices” = n (số đỉnh mong muốn) và “Fill Type” = Ngon để tạo đa giác lồi.
3. Chỉnh sửa vị trí các đỉnh bằng “Edit Mode” nếu cần tạo đa giác không đều.
4. Sử dụng công cụ “Extrude” để tạo khối 3D nếu muốn.

2.4.2 Lưu Ý Khi Vẽ 3D

• Đảm bảo “Normal” của mặt đa giác hướng ra ngoài (use Shift+N to recalculate normals).
• Khi tạo đa giác không đều, hãy giữ ngang bằng (planar) để tránh các mặt không phẳng.

3. Lý Thuyết Toán Học Hỗ Trợ Việc Vẽ Đa Giác Lồi

3.1 Thuật Toán Graham Scan (Tìm Bao Cực Lồi)

Mặc dù thuật toán này dùng để tìm bao cực lồi (convex hull) của một tập điểm, nhưng nguyên tắc của nó cũng giúp kiểm tra và tạo đa giác lồi từ một tập hợp điểm bất kỳ.

3.1.1 Các Bước Cơ Bản

1. Chọn điểm thấp nhất (y nhỏ nhất, nếu bằng thì x nhỏ nhất) làm điểm gốc.
2. Sắp xếp các điểm còn lại theo góc tạo với trục X (theo chiều kim đồng hồ).
3. Duyệt qua danh sách, dùng ngăn xếp để loại bỏ các điểm tạo góc ngoặc (cross product < 0).

Kết quả là một danh sách các đỉnh tạo thành đa giác lồi bao quanh toàn bộ tập điểm.

3.1.2 Mã Python Ngắn Gọn

def convex_hull(points): # points: list of (x, y) points = sorted(set(points)) if len(points) <= 1: return points def cross(o, a, b): return (a0-o0)(b1-o1) - (a1-o1)(b0-o0) lower = for p in points: while len(lower) >= 2 and cross(lower-2, lower-1, p) <= 0: lower.pop() lower.append(p) upper = for p in reversed(points): while len(upper) >= 2 and cross(upper-2, upper-1, p) <= 0: upper.pop() upper.append(p) # Hợp nhất, bỏ phần cuối vì trùng với đầu return lower:-1 + upper:-1

3.2 Kiểm Tra Tính Lồi Bằng Định Lý Cắt Đường (Half‑Plane Test)

Một đa giác là lồi nếu và chỉ nếu tồn tại một đường thẳng sao cho toàn bộ đa giác nằm ở một bên của nó. Thực tế, ta kiểm tra mỗi cạnh: nếu tất cả các điểm còn lại cùng nằm ở phía cùng một phía (đúng hướng pháp tuyến), đa giác là lồi.

3.2.1 Công Thức Tính

Với cạnh (AB) và một điểm (P) khác, tính:

\text{cross} = (B_x – A_x)(P_y – A_y) – (B_y – A_y)(P_x – A_x)

Nếu dấu cross đồng nhất cho tất cả các điểm (P) (không đổi dấu), đa giác lồi.

3.3 Công Thức Diện Tích Đa Giác Lồi (Shoelace Formula)

Có thể bạn quan tâm: Cách Vẽ Ô Tô Lợn: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Ra Những Tác Phẩm Độc Đáo

Cho đa giác với các đỉnh ((x_i, y_i)) theo thứ tự ngược chiều kim đồng hồ:

\text{Area} = \frac{1}{2}\left| \sum_{i=1}^{n} (x_i y_{i+1} – x_{i+1} y_i) \right|

Trong đó (x_{n+1}=x_1, y_{n+1}=y_1). Công thức này không chỉ tính diện tích mà còn giúp xác định hướng (clockwise vs counter‑clockwise) – một chỉ báo quan trọng để kiểm tra tính lồi.

4. Ứng Dụng Thực Tiễn Của Đa Giác Lồi

4.1 Trong Đồ Họa Máy Tính

• Rasterization: Khi raster hoá polygon, thuật toán Scan‑line dựa vào tính lồi để xác định các đoạn cần vẽ.
• Collision Detection: Đa giác lồi dùng trong Bounding Volume Hierarchy (BVH), vì kiểm tra giao nhau giữa hai đa giác lồi đơn giản hơn (sử dụng Separating Axis Theorem).

4.2 Trong Kiến Trúc và Thiết Kế

• Mô hình nền tảng: Các cột, tường, mái nhà thường được mô hình hoá bằng các đa giác lồi để tính toán tải trọng và độ bền.
• Cắt gỗ CNC: Đa giác lồi giúp tối ưu hoá đường cắt, giảm thời gian và chi phí.

4.3 Trong Khoa Học Dữ Liệu

• Convex Hull trong clustering: Đánh giá hình dạng cụm dữ liệu bằng bao lồi.
• Support Vector Machine (SVM): Khi dữ liệu là đa chiều, giới hạn quyết định thường là một đa giác (hoặc đa diện) lồi.

4.4 Trong Robot và Định Vị

• Định vị robot: Các khu vực cản trở được biểu diễn bằng đa giác lồi, giúp thuật toán A hoặc RRT tính đường đi ngắn nhất nhanh hơn.

5. Các Sai Lầm Thường Gặp Khi Vẽ Đa Giác Lồi Và Cách Khắc Phục

Sai Lầm	Nguyên Nhân	Cách Khắc Phục
Góc > 180°	Đặt đỉnh sai vị trí, hoặc không đồng đều góc.	Kiểm tra góc bằng thước đo hoặc hàm cross trong code.
Đa giác tự cắt	Kết nối các đỉnh không theo thứ tự vòng quanh.	Sắp xếp các đỉnh theo góc từ tâm (sử dụng atan2).
Độ dài cạnh không đồng nhất (đối với đa giác đều)	Lỗi trong việc chia góc hoặc đo độ dài.	Dùng compas cố định hoặc công cụ “Polygon” trong CAD.
Không tính được diện tích	Đặt điểm không theo thứ tự hoặc đảo chiều.	Dùng Shoelace formula và kiểm tra dấu.
Trong lập trình, đa giác không hiển thị đúng	Đỉnh không được đóng vòng (không nối lại điểm đầu).	Thêm points.append(points0) trước khi vẽ.

6. Bài Tập Thực Hành

Có thể bạn quan tâm: Cách Vẽ Ô Trên Ấn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Bài 1: Vẽ Đa Giác Lồi 9 Cạnh Thủ Công

• Sử dụng compas, chia vòng tròn thành 9 góc bằng nhau.
• Đo độ dài các cạnh, kiểm tra góc bằng thước đo góc.

Bài 2: Tạo Đa Giác Lồi Ngẫu Nhiên Bằng Python

• Viết hàm tạo n điểm ngẫu nhiên trong một vòng tròn.
• Sắp xếp các điểm và vẽ chúng, sau đó kiểm tra tính lồi.

Bài 3: Kiểm Tra Tính Lồi Của Đa Giác Nhập Từ Người Dùng

• Nhận vào danh sách các đỉnh (x, y) từ bàn phím.
• Áp dụng thuật toán is_convex để thông báo kết quả.

Bài 4: Tối Ưu Hóa Đa Giác Lồi Trong CAD

• Vẽ một đa giác lồi không đều, sau đó sử dụng lệnh “Simplify” để giảm số đỉnh mà vẫn giữ tính lồi.

7. Kết Luận

Việc vẽ đa giác lồi không chỉ là một kỹ năng cơ bản trong hình học mà còn là nền tảng cho nhiều lĩnh vực công nghệ hiện đại. Từ việc dùng thước kẻ và compas, tới việc lập trình bằng Python hay thiết kế trong môi trường 3D như Blender, mỗi phương pháp đều dựa trên những nguyên tắc hình học chung: đảm bảo mọi góc ≤ 180°, mọi đoạn thẳng nội bộ nằm trong đa giác, và các đỉnh được sắp xếp theo thứ tự vòng quanh.

Bằng cách nắm vững các khái niệm lý thuyết (định nghĩa, tính chất, công thức diện tích), các thuật toán kiểm tra (cross product, half‑plane test, Graham scan) và áp dụng chúng trong thực tiễn (CAD, lập trình, thiết kế), bạn sẽ tự tin tạo ra bất kỳ đa giác lồi nào – dù là đơn giản hay phức tạp – một cách chính xác và hiệu quả.

Hãy thực hành, vì trong hình học, “thực hành” chính là cách duy nhất để biến kiến thức thành kỹ năng. Chúc bạn thành công trong mọi dự án vẽ đa giác lồi!
