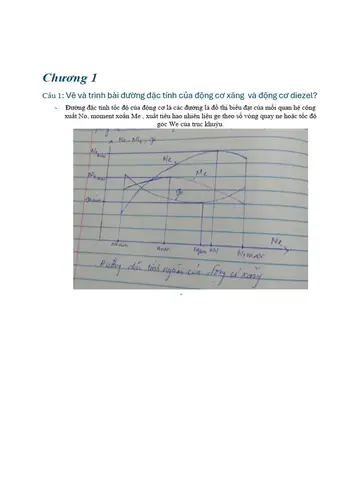

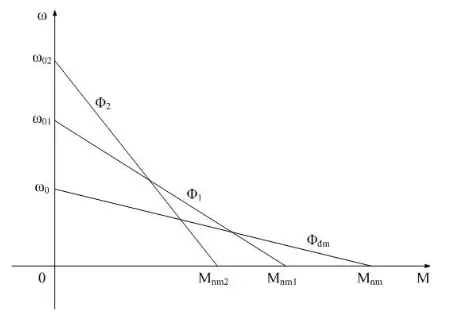

Cách Vẽ Đặc Tính Cơ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực kỹ thuật cơ khí, thiết kế và phân tích các bộ phận máy móc luôn đòi hỏi người kỹ sư phải nắm vững các đặc tính cơ của vật liệu và cấu trúc. “Đặc tính cơ” (mechanical properties) bao gồm các thông số như độ bền kéo, độ bền nén, độ dẻo, độ cứng, mô đun đàn hồi, hệ số Poisson, và nhiều chỉ tiêu khác. Việc vẽ đặc tính cơ không chỉ là một bước quan trọng trong quá trình thiết kế mà còn là công cụ hỗ trợ quyết định lựa chọn vật liệu, tối ưu hoá cấu trúc và dự đoán hành vi của sản phẩm dưới tải trọng thực tế.

Bài viết này sẽ cung cấp một hướng dẫn chi tiết, từ khái niệm cơ bản, chuẩn bị dữ liệu, lựa chọn phần mềm, cách tạo biểu đồ, cho tới các lưu ý khi diễn giải và áp dụng kết quả. Đặc biệt, chúng tôi sẽ trình bày các ví dụ thực tế, mẹo tối ưu và các lỗi thường gặp để bạn có thể tự tin thực hiện việc vẽ đặc tính cơ một cách chuyên nghiệp.

1. Hiểu Rõ Các Đặc Tính Cơ Cơ Bản

1.1. Độ Bền Kéo (Tensile Strength)

• Định nghĩa: Lực tối đa mà vật liệu có thể chịu trước khi bị gãy khi kéo dãn.
• Đơn vị: MPa (megapascal) hoặc N/mm².
• Ứng dụng: Đánh giá khả năng chịu tải của thanh, dây cáp, các bộ phận chịu lực kéo.

1.2. Độ Bền Nén (Compressive Strength)

• Định nghĩa: Lực tối đa mà vật liệu chịu được khi bị nén.
• Đơn vị: MPa.
• Ứng dụng: Vật liệu bê tông, gạch, các bộ phận chịu nén trong kết cấu.

1.3. Độ Dẻo (Ductility)

• Định nghĩa: Khả năng biến dạng của vật liệu trước khi gãy.
• Chỉ tiêu: % elongation, % reduction of area.
• Ứng dụng: Đánh giá tính an toàn khi vật liệu chịu tải không đều.

1.4. Độ Cứng (Hardness)

Có thể bạn quan tâm: Cách Vẽ Đầu Người Nhện: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Định nghĩa: Khả năng chống lại việc bị xước, cắt, hoặc rãnh.
• Phương pháp đo: Brinell, Rockwell, Vickers.
• Ứng dụng: Chọn vật liệu cho bề mặt chịu mài mòn.

1.5. Mô-đun Đàn hồi (Young’s Modulus)

• Định nghĩa: Tỷ lệ biến dạng đàn hồi so với ứng suất.
• Đơn vị: GPa.
• Ứng dụng: Dự đoán độ võng, độ uốn của cấu kiện.

1.6. Hệ Số Poisson (Poisson’s Ratio)

• Định nghĩa: Tỷ lệ biến dạng ngang so với biến dạng dọc khi chịu tải.
• Giá trị thường: 0.2 – 0.35 cho hầu hết kim loại.
• Ứng dụng: Tính toán biến dạng đa hướng.

1.7. Giới Hạn Độ Nhiệt (Thermal Properties)

• Các chỉ tiêu: Hệ số dẫn nhiệt, nhiệt độ chảy, nhiệt độ giãn nở.
• Ứng dụng: Khi thiết kế bộ phận chịu nhiệt độ thay đổi lớn.

Lưu ý: Đối với mỗi loại vật liệu, bạn cần thu thập tất cả các thông số trên để có một bức tranh đầy đủ về đặc tính cơ. Không nên chỉ dựa vào một chỉ tiêu duy nhất.

2. Thu Thập Dữ Liệu Đặc Tính Cơ

2.1. Nguồn Dữ Liệu

1. Tiêu chuẩn quốc tế: ASTM, ISO, JIS, DIN. Các tiêu chuẩn này cung cấp bảng dữ liệu chi tiết cho từng loại vật liệu.
2. Sổ tay kỹ thuật nhà sản xuất: Thông thường, các nhà cung cấp thép, nhôm, polymer đều có datasheet chi tiết.
3. Thử nghiệm thực địa: Khi không có dữ liệu chuẩn, bạn có thể thực hiện các bài thử nghiệm cơ bản (độ bền kéo, độ bền nén, thử nghiệm cứng).
4. Cơ sở dữ liệu trực tuyến: MatWeb, Granta Design, CES EduPack.

2.2. Định Dạng Dữ Liệu

Có thể bạn quan tâm: Cách Vẽ Đầu Cú Mèo Đầy Sáng Tạo: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

• Bảng Excel: Lưu trữ dữ liệu theo cột: Tên vật liệu, Độ bền kéo, Độ bền nén, Mô-đun, Hệ số Poisson, Độ cứng, Nhiệt độ sử dụng, Ghi chú.
• Định dạng CSV: Dễ nhập vào phần mềm vẽ đồ thị.
• JSON / XML: Khi làm việc với phần mềm CAD/CAE tích hợp, dữ liệu có thể được lưu dưới dạng này.

2.3. Kiểm Tra Độ Tin Cậy

• Kiểm tra nguồn: Đảm bảo dữ liệu đến từ nguồn uy tín (tiêu chuẩn, nhà sản xuất chính hãng).
• So sánh chéo: Nếu có nhiều nguồn, so sánh để phát hiện ngoại lệ.
• Kiểm nghiệm lại: Khi có nghi ngờ, thực hiện thử nghiệm lại ít nhất 3 mẫu để lấy giá trị trung bình.

3. Lựa Chọn Phần Mềm Để Vẽ Đặc Tính Cơ

3.1. Các Phần Mềm Thông Dụng

Phần mềm	Ưu điểm	Nhược điểm	Giá
Microsoft Excel	Dễ dùng, phổ biến, hỗ trợ biểu đồ cơ bản	Không mạnh cho đồ thị phức tạp	Miễn phí (Office)
OriginLab	Đồ thị chuyên nghiệp, phân tích thống kê	Đòi hỏi phí bản quyền	$699 (phiên bản cơ bản)
MATLAB	Khả năng tính toán mạnh, script tự động	Cần lập trình, chi phí cao	$2,150 (học viện)
Python (Matplotlib, Seaborn, Plotly)	Miễn phí, tùy biến cao	Cần kiến thức lập trình	Miễn phí
ANSYS Workbench	Tích hợp trực tiếp vào mô phỏng, biểu đồ stress‑strain	Phức tạp, chi phí	$15,000+
SolidWorks Simulation	Kết nối CAD‑CAE, biểu đồ trực quan	Chỉ dành cho người dùng SolidWorks	$4,000+

3.2. Tiêu chí Lựa Chọn

1. Mức độ phức tạp: Đối với biểu đồ đơn giản (stress‑strain), Excel hoặc Origin là đủ.
2. Tự động hoá: Khi cần vẽ hàng loạt đồ thị, Python hoặc MATLAB sẽ tiết kiệm thời gian.
3. Tích hợp với mô phỏng: Nếu muốn kết nối trực tiếp với kết quả FE‑analysis, ANSYS/WorkBench hoặc SolidWorks là lựa chọn tốt.
4. Chi phí: Đối với sinh viên, doanh nghiệp nhỏ, Python + Jupyter Notebook là giải pháp tối ưu.

4. Các Bước Thực Hiện Vẽ Đặc Tính Cơ

4.1. Chuẩn Bị Dữ Liệu

1. Sắp xếp dữ liệu theo cặp: Ví dụ, Stress (MPa) và Strain (%). Đối với thử nghiệm kéo, dữ liệu thường có dạng:
2. σ (MPa) = 0, 50, 100, 150, 200, 250, 300, 350, 400
3. ε (%) = 0, 0.2, 0.4, 0.6, 0.8, 1.0, 1.2, 1.4, 1.6
4. Xóa các điểm ngoại lệ: Loại bỏ những giá trị “bị lỗi” do thiết bị đo sai.
5. Chuẩn hoá đơn vị: Đảm bảo mọi dữ liệu đều dùng cùng một đơn vị (MPa, GPa, %).

4.2. Vẽ Đồ Thị Stress‑Strain (Độ Bền Kéo)

Có thể bạn quan tâm: Cách Vẽ Đầu Cá Sấu: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Nên Tác Phẩm Đầy Sống Động

4.2.1. Sử dụng Excel

1. Mở một sheet mới, nhập hai cột Stress (MPa) và Strain (%).
2. Chọn toàn bộ dữ liệu → Insert → Scatter → Scatter with Smooth Lines.
3. Định dạng trục:
4. Trục X (Strain) đặt dạng “%” hoặc “mm/mm”.
5. Trục Y (Stress) đặt dạng “MPa”.
6. Thêm đường độ bền kéo: Click chuột phải vào đường đồ thị → Add Trendline → Linear (đối với phần đàn hồi) → hiển thị phương trình và R².
7. Đánh dấu điểm phá gãy (ultimate tensile strength) bằng cách chèn một marker riêng (Data Labels).

4.2.2. Sử dụng Python (Matplotlib)

import matplotlib.pyplot as plt
import numpy as np # Dữ liệu mẫu
stress = np.array(0, 50, 100, 150, 200, 250, 300, 350, 400)
strain = np.array(0, 0.002, 0.004, 0.006, 0.008, 0.010, 0.012, 0.014, 0.016) # Vẽ đồ thị
plt.figure(figsize=(8,6))
plt.plot(strain100, stress, 'b-o', label='Stress‑Strain')
plt.xlabel('Strain (%)')
plt.ylabel('Stress (MPa)')
plt.title('Đồ thị Stress‑Strain – Độ bền kéo')
plt.grid(True) # Tính mô-đun đàn hồi (đoạn tuyến tính đầu)
from scipy.stats import linregress
slope, intercept, r_value, p_value, std_err = linregress(strain:4, stress:4)
plt.plot(strain:4100, slopestrain:4+intercept, 'r--', label='Đoạn đàn hồi')
plt.legend()
plt.show()

Kết quả sẽ cho bạn đồ thị mượt, cùng với đường thẳng biểu diễn mô‑đun đàn hồi.

4.3. Vẽ Đặc Tính Cứng (Hardness)

• Biểu đồ Hardness vs. Temperature: Thường dùng biểu đồ line hoặc scatter.
• Cách thực hiện: Tương tự như trên, nhưng trục X là nhiệt độ (°C) và trục Y là giá trị cứng (HB, HRC, HV).

4.4. Vẽ Mô‑đun Đàn Hồi và Hệ Số Poisson

• Mô‑đun (E) vs. Temperature: Đặt trục X là nhiệt độ, trục Y là E (GPa). Thường có xu hướng giảm khi nhiệt độ tăng.
• Poisson’s Ratio vs. Temperature: Đồ thị hầu như ổn định, nhưng có thể thay đổi nhẹ.

4.5. Vẽ Đồ Thị Độ Dẻo (True Stress‑True Strain)

1. Tính toán true stress và true strain:
2. σ_true = σ_engineering (1 + ε_engineering)
3. ε_true = ln(1 + ε_engineering)
4. Vẽ: Sử dụng log‑log scale để thể hiện hành vi sau điểm nhựa.

4.6. Định Dạng và Trình Bày Đồ Thị

Thành phần	Yêu cầu
Tiêu đề	Ngắn gọn, mô tả nội dung (VD: “Đồ thị Stress‑Strain của Thép 1045”)
Trục X/Y	Đặt đơn vị, dùng ký hiệu chuẩn (ε, σ)
Đường kẻ	Màu sắc phân biệt (đường đàn hồi – đỏ, toàn bộ – xanh)
Chú thích	Ghi rõ nguồn dữ liệu, ngày thực hiện
Lưới	Thêm grid nhẹ để dễ đọc giá trị
Đánh dấu điểm quan trọng	Điểm bứt gãy, điểm nhựa, giới hạn đàn hồi

5. Phân Tích Kết Quả và Ứng Dụng

5.1. Xác Định Các Điểm Quan Trọng Trên Đồ Thị Stress‑Strain

• Điểm Nhựa (Yield Point): Thông thường được xác định bằng phương pháp 0.2% offset. Đánh dấu bằng đường thẳng song song với đoạn đàn hồi, cắt đồ thị tại điểm tương ứng.
• Độ Bền Kéo Tối Đa (UTS): Giá trị stress cao nhất trước khi gãy. Đánh dấu bằng một vòng tròn màu đỏ.
• Độ Dẻo: Tính phần % elongation (độ giãn dài) và % reduction of area (giảm diện tích) từ dữ liệu gãy.

5.2. So Sánh Giữa Các Vật Liệu

Có thể bạn quan tâm: Cách Vẽ Đầu Cá Mập: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Nên Kiểu Đồ Hoàn Hảo

• Khi vẽ nhiều đồ thị trên cùng một trục, bạn có thể so sánh trực tiếp:
• Mô‑đun: Vật liệu có E cao hơn sẽ ít biến dạng hơn dưới cùng một tải.
• Độ bền kéo: Lựa chọn vật liệu cho các bộ phận chịu tải trọng lớn.
• Độ dẻo: Đối với các bộ phận cần chịu va đập, ưu tiên vật liệu dẻo.

5.3. Áp Dụng Vào Thiết Kế Kỹ Thuật

• Xác định kích thước tối thiểu: Dựa vào công thức σ_allowable = σ_yield / SF (SF = hệ số an toàn). Sử dụng đồ thị để lấy σ_yield.
• Tối ưu hoá trọng lượng: Chọn vật liệu có mô‑đun cao và trọng lượng thấp (ví dụ: nhôm, titan) nếu yêu cầu giảm khối lượng.
• Dự đoán biến dạng: Dùng mô‑đun và Poisson’s ratio để tính toán độ võng, độ uốn trong phần mềm FEM.

6. Các Lỗi Thường Gặp Khi Vẽ Đặc Tính Cơ và Cách Khắc Phục

Lỗi	Nguyên nhân	Cách khắc phục
Đồ thị “gãy” hoặc “bị nứt”	Dữ liệu không đồng nhất, có giá trị ngoại lệ	Kiểm tra lại dữ liệu, loại bỏ outlier, dùng trung bình
Đơn vị không khớp	Nhập dữ liệu với đơn vị khác nhau (MPa vs N/mm²)	Chuẩn hoá đơn vị trước khi vẽ
Độ phân giải thấp	Số điểm dữ liệu quá ít	Thêm các điểm đo trung gian hoặc nội suy
Đường thẳng không phù hợp với đoạn đàn hồi	Chọn đoạn sai để tính mô‑đun	Lựa chọn đoạn tuyến tính (thường 0‑0.2% strain)
Đồ thị quá chật, không nhìn rõ	Kích thước biểu đồ quá nhỏ	Tăng kích thước figure, sử dụng zoom hoặc subplot
Không có chú thích nguồn	Đánh mất tính xác thực	Luôn thêm nguồn dữ liệu và ngày thực hiện

7. Mẹo Nâng Cao và Tự Động Hóa

7.1. Tự Động Nhập Dữ Liệu Từ File CSV

import pandas as pd df = pd.read_csv('material_data.csv')
stress = df'Stress_MPa'.values
strain = df'Strain_percent'.values / 100 # chuyển % thành mm/mm

7.2. Tạo Báo Cáo PDF Tự Động

Sử dụng matplotlib.backends.backend_pdf.PdfPages để lưu nhiều đồ thị trong một file PDF:

from matplotlib.backends.backend_pdf import PdfPages with PdfPages('report_material_properties.pdf') as pdf: # Vẽ đồ thị stress‑strain plt.figure() plt.plot(strain100, stress, 'b-') plt.title('Stress‑Strain') pdf.savefig() plt.close() # Thêm các đồ thị khác...

7.3. Kết Hợp Với FEM

• ANSYS: Export kết quả stress‑strain (tabular) → Import vào Excel hoặc Python để vẽ.
• SolidWorks Simulation: Cho phép xuất “Stress‑Strain Curve” trực tiếp dưới dạng hình ảnh hoặc dữ liệu.

7.4. Sử Dụng Dashboard Interact

• Plotly Dash hoặc Streamlit: Xây dựng giao diện web cho phép người dùng chọn vật liệu, tải lên dữ liệu và nhận ngay đồ thị động.

8. Ví Dụ Thực Tế: Vẽ Đặc Tính Cơ Cho Thép Carbon 1045

8.1. Thu Thập Dữ Liệu

Thông số	Giá trị
Độ bền kéo (UTS)	620 MPa
Độ bền nhựa (Yield)	530 MPa
Mô‑đun đàn hồi (E)	210 GPa
Hệ số Poisson	0.29
Độ dẻo (elongation)	12%
Độ cứng (HB)	170

8.2. Tạo Đồ Thị Stress‑Strain

# Giả sử dữ liệu đã được chuẩn hoá
strain = np.linspace(0, 0.15, 100)
stress = np.piecewise(strain, strain < 0.002, (strain >= 0.002) & (strain < 0.12), strain >= 0.12, lambda x: 210e3x, # Đoạn đàn hồi lambda x: 530 + (620-530)(x-0.002)/0.118, # Từ yield tới UTS lambda x: 620 - 2000(x-0.12)) # Hạ xuống sau gãy (giả lập)
plt.figure(figsize=(8,5))
plt.plot(strain100, stress, 'k-')
plt.xlabel('Strain (%)')
plt.ylabel('Stress (MPa)')
plt.title('Đồ thị Stress‑Strain – Thép 1045')
plt.axhline(530, color='r', linestyle='--', label='Yield (530 MPa)')
plt.axhline(620, color='g', linestyle='--', label='UTS (620 MPa)')
plt.legend()
plt.grid(True)
plt.show()

Kết quả: Đồ thị hiển thị rõ ràng đoạn đàn hồi, điểm nhựa, và điểm bứt gãy.

8.3. Đánh Giá và Ứng Dụng

• Kích thước thanh chịu tải 10 kN: Tính diện tích tối thiểu A = P / σ_allowable. Với hệ số an toàn 1.5, σ_allowable = 530/1.5 ≈ 353 MPa → A ≈ 10,000 N / 353 MPa ≈ 28 mm² → Chọn đường kính 6 mm (π·d²/4 ≈ 28 mm²).
• Độ võng: δ = (P·L³)/(48·E·I) với I = π·d⁴/64. Thực hiện tính toán nhanh trong Excel.

9. Tổng Kết

Việc vẽ đặc tính cơ không chỉ là một công việc đồ họa mà còn là quá trình phân tích sâu sắc, đòi hỏi:

1. Hiểu rõ các chỉ tiêu cơ bản: Độ bền kéo, độ bền nén, mô‑đun, độ dẻo, độ cứng, hệ số Poisson, và các tính chất nhiệt.
2. Thu thập dữ liệu chính xác: Từ tiêu chuẩn, nhà cung cấp hoặc thử nghiệm thực tế, luôn kiểm tra độ tin cậy.
3. Chọn công cụ phù hợp: Từ Excel cho công việc nhanh, tới Python hay phần mềm CAE cho dự án phức tạp.
4. Thực hiện quy trình vẽ: Chuẩn bị dữ liệu, tạo đồ thị, đánh dấu các điểm quan trọng, định dạng đẹp mắt.
5. Phân tích kết quả: Xác định các thông số quan trọng, so sánh vật liệu, đưa ra quyết định thiết kế.
6. Tránh lỗi thường gặp: Đảm bảo đơn vị đồng nhất, loại bỏ ngoại lệ, chọn đoạn đúng để tính mô‑đun.
7. Tự động hoá: Sử dụng script, dashboard để tăng hiệu suất và giảm sai sót.

Khi áp dụng đúng quy trình, bạn sẽ có được những biểu đồ đặc tính cơ chất lượng, hỗ trợ quyết định thiết kế một cách khoa học, giảm thiểu rủi ro và tối ưu hoá chi phí sản xuất. Hy vọng bài viết đã cung cấp cho bạn toàn bộ kiến thức cần thiết để tự tin thực hiện công việc này trong môi trường công nghiệp hoặc nghiên cứu. Chúc bạn thành công!
