Mở Đầu

Trong ngành kiến trúc, xây dựng và cơ khí, việc vẽ dầm là một trong những công việc quan trọng nhất vì dầm là thành phần chịu tải chính của một công trình. AutoCAD, với khả năng vẽ kỹ thuật chính xác và đa dạng, đã trở thành công cụ không thể thiếu cho các kỹ sư, kiến trúc sư và nhân viên thiết kế. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, từ việc chuẩn bị bản vẽ, tạo hình học cơ bản, áp dụng các lệnh vẽ dầm, đến cách tối ưu hoá bản vẽ để đáp ứng các tiêu chuẩn kỹ thuật và thẩm mỹ.

1. Kiến Thức Cơ Bản Về Dầm

1.1. Định Nghĩa và Chức Năng

Dầm (Beam): Là thành phần chịu lực ngang, truyền tải tải trọng từ các cột, tường, hoặc các phần cấu trúc khác tới nền móng. Dầm có thể là dầm đơn, dầm đôi, dầm liên tục, dầm đơn giản…
Chức năng: Chịu lực uốn, cắt, và đôi khi là mômen uốn. Việc thiết kế đúng kích thước và vị trí dầm sẽ ảnh hưởng trực tiếp đến độ bền và an toàn của công trình.

1.2. Các Loại Dầm Thông Thường

Loại dầm	Đặc điểm	Ứng dụng
Dầm đơn (Simply supported)	Hai đầu tự do, không cố định	Nhà dân, công trình nhẹ
Dầm liên tục (Continuous)	Ba hoặc nhiều điểm tựa	Cầu, nhà cao tầng
Dầm đôi (Double beam)	Hai dầm đặt song song, chia sẻ tải	Sàn công nghiệp, nhà kho
Dầm I, H, T, L	Hình dạng đặc trưng	Kết cấu thép, nhà máy
Dầm bê tông cốt thép	Được đúc trong khuôn	Hầu hết các công trình dân dụng

1.3. Các Thông Số Kỹ Thuật Cần Biết Khi Vẽ

Chiều dài (L): Độ dài thực tế của dầm.
Chiều rộng (b) và chiều cao (h): Kích thước mặt cắt ngang.
Khoảng cách giữa các cột (span): Khoảng cách giữa các điểm tựa.
Khoảng cách dầm – dầm (spacing): Khoảng cách giữa các dầm trong cùng một hệ thống.
Mặt cắt (section): Hình dạng và kích thước mặt cắt, ví dụ I, H, T.
Chiều sâu (depth) và độ dày tường (wall thickness): Đối với dầm bê tông.

2. Chuẩn Bị Môi Trường Làm Việc Trong AutoCAD

2.1. Cài Đặt và Cấu Hình AutoCAD

Cài đặt bản AutoCAD mới nhất (đảm bảo hỗ trợ các lệnh mới và các plug‑in bổ trợ).
Thiết lập đơn vị: UNITS → Chọn Metric → Đơn vị Millimeter hoặc Meter tùy theo tiêu chuẩn dự án.
Thiết lập hệ thống lớp (Layers): Tạo các lớp sau:
0 – Dùng cho các đối tượng cơ bản.
DIMENSION – Đánh dấu kích thước.
BEAM – Đối tượng dầm.
TEXT – Ghi chú.
CENTERLINE – Đường trung tâm dầm.
Màu sắc và kiểu đường: Đặt màu sắc cho lớp BEAM là Blue, kiểu đường Continuous để dễ nhận biết.

2.2. Tạo Template (Mẫu) Cho Dầm

Lưu file mẫu: D:\Templates\BeamTemplate.dwt.
Thiết lập các block chuẩn: Tạo block cho dầm I, H, T, L để tái sử dụng nhanh.
Thiết lập các style dimension: Định dạng hiển thị kích thước, ví dụ Standard với Text height = 2.5 mm.

3. Các Lệnh Cơ Bản Để Vẽ Dầm

Có thể bạn quan tâm: Cách Vẽ Dải Ngân Hà Đẹp Như Thực Tế: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

3.1. Lệnh `RECTANGLE` – Vẽ Dầm Hình Chữ Nhật

Command: RECTANGLE
Specify first corner point: <chọn điểm gốc>
Specify other corner point or Area/Dimensions/Rotation: <điểm góc đối diện>

Áp dụng: Khi dầm có mặt cắt chữ nhật (dầm bê tông đơn giản). Đặt chiều rộng và chiều cao tương ứng với b và h.

3.2. Lệnh `POLYLINE` – Vẽ Dầm Bán Tròn Hoặc Đa Giác

Cách thực hiện:
Gõ PLINE.
Nhấn Enter.
Nhập các điểm tạo đa giác, hoặc dùng Arc để tạo vòng cung.
Kết thúc bằng C (Close) nếu cần.

3.3. Lệnh `EXTRUDE` – Chuyển Đối Tượng 2D Thành 3D

Dùng cho dầm 3D: Khi muốn tạo mô hình dầm có độ sâu thực tế.
txt Command: EXTRUDE Select objects or Solid/Region <Select> : <chọn hình 2D> Specify height of extrusion <Enter> : <độ sâu>

3.4. Lệnh `BLOCK` – Tạo Block Dầm

Lợi ích: Giúp tái sử dụng dầm trong nhiều bản vẽ.
Tạo dầm mẫu (ví dụ dầm I) bằng các lệnh cơ bản.
Gõ BLOCK.
Đặt tên: B_I_BEAM.
Chọn base point (điểm gốc) và các đối tượng.
Nhấn Enter.

Sau khi tạo block, bạn có thể chèn nhanh bằng lệnh INSERT.

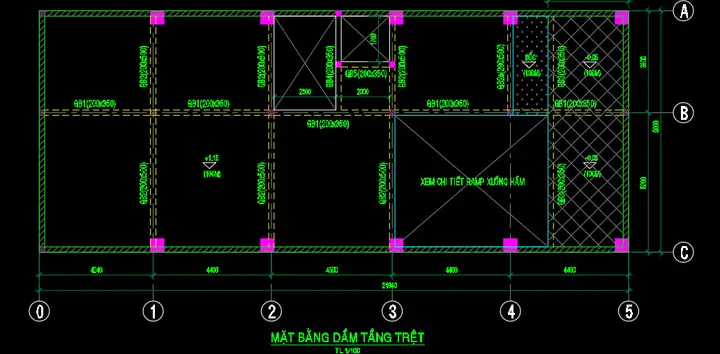

4. Quy Trình Vẽ Dầm Bằng AutoCAD Từ Đầu Đến Cuối

4.1. Bước 1: Xác Định Kế Hoạch và Lập Bản Vẽ Tổng Thể

Mở bản vẽ mới: CTRL+N.
Thiết lập layout: Chọn Model cho thiết kế chi tiết, Paper Space cho bản vẽ bố trí.
Vẽ nền móng, cột, tường: Dùng LINE, RECTANGLE, CIRCLE để xác định vị trí các điểm tựa.

4.2. Bước 2: Vẽ Đường Trung Tâm Dầm

Lệnh XLINE (Construction Line): Tạo đường trung tâm dầm, giúp căn chỉnh chính xác.
txt Command: XLINE Specify point: <điểm đầu> Specify second point or Horizontal/Vertical/Angle <Enter>
Đặt lớp CENTERLINE cho các đường này để dễ phân biệt.

4.3. Bước 3: Vẽ Mặt Cắt Dầm

4.3.1. Dầm I (I‑Beam)

Vẽ hình chữ nhật cho phần web:
RECTANGLE → Đặt kích thước b (độ rộng) và h - 2t_f (độ cao phần web), trong đó t_f là độ dày bản vị.
Vẽ hai bản vị:
Dùng RECTANGLE để vẽ hai hình chữ nhật nhỏ hơn, đặt ở trên và dưới phần web.
Ghép các đối tượng:
Sử dụng UNION (nếu đang ở môi trường 3D) hoặc JOIN để ghép lại thành một khối.

4.3.2. Dầm H (H‑Beam)

Tương tự dầm I, nhưng phần web rộng hơn, tạo hình chữ H. Thực hiện bằng cách kéo dài phần web và giảm độ dày bản vị.

4.3.3. Dầm T (T‑Beam)

Bản vị trên: Dùng RECTANGLE tạo hình chữ T.
Phần web: Vẽ hình chữ nhật dài hơn ở dưới bản vị.

4.3.4. Dầm L (Angle Beam)

Vẽ hai hình chữ nhật giao nhau tạo góc 90°.
Dùng TRIM để cắt phần thừa.

4.4. Bước 4: Extrude (Đùn) Dầm Thành 3D

Có thể bạn quan tâm: Cách Vẽ Dưa Hấu Đẹp: Bước Đột Phá Để Tạo Nên Tác Phẩm Nghệ Thuật Đầy Sống Động

Lệnh EXTRUDE: Chọn toàn bộ mặt cắt, nhập độ dài dầm (span) làm chiều sâu.
Kết quả: Được một khối 3D có hình dạng dầm đúng chuẩn.

4.5. Bước 5: Đánh Dấu Kích Thước (Dimension)

Lệnh DIMLINEAR: Đánh dấu chiều dài, chiều rộng, chiều cao.
Lệnh DIMANGULAR: Đánh dấu góc (đối với dầm góc, dầm L).
Lệnh DIMBASELINE hoặc DIMCONTINUE: Đánh dấu chuỗi kích thước liên tiếp trên cùng một trục.

4.6. Bước 6: Thêm Ghi Chú và Thông Tin Kỹ Thuật

Lệnh MTEXT: Thêm ghi chú chi tiết, ví dụ: “Dầm I‑200×300×10×15, Span = 6.0m”.
Lệnh TABLE: Tạo bảng tính toán tải trọng, vật liệu, mômen uốn.

4.7. Bước 7: Kiểm Tra và Sửa Lỗi

Lệnh OVERKILL: Loại bỏ các đoạn thừa.
Lệnh PURGE: Xóa các block, layer không dùng.
Lệnh AUDIT: Kiểm tra lỗi dữ liệu bản vẽ.

4.8. Bước 8: Lưu và Xuất Bản Vẽ

Lưu định dạng DWG: SAVEAS → Chọn thư mục dự án.
Xuất PDF: PLOT → Chọn layout, cấu hình kích thước giấy, độ phân giải 300 DPI.
Xuất 3D STL (nếu cần mô hình 3D): EXPORT → Định dạng STL.

5. Mẹo Nhanh Và Thủ Thuật Tiết Kiệm Thời Gian

Mẹo	Mô tả	Lệnh/Phím tắt
Sử dụng Dynamic Blocks	Cho phép thay đổi kích thước dầm trực tiếp bằng cách kéo.	`BEDIT` → `Dynamic Block`
X‑ref (External Reference)	Đính kèm bản vẽ nền (cột, tường) để đồng thời cập nhật thay đổi.	`XREF`
Layer States Manager	Lưu trạng thái lớp (hiện/ẩn) cho các bản vẽ khác nhau.	`LASER`
Annotative Scaling	Kích thước tự động thay đổi theo tỉ lệ bản vẽ.	`DIMSTYLE` → `Annotative`
Quick Select	Chọn nhanh các đối tượng theo loại, layer, màu.	`QSELECT`
Field	Thêm trường tự động cập nhật (ngày, tên dự án).	`FIELD`

6. Thực Hành: Ví Dụ Cụ Thể Vẽ Dầm I 300×500×20×30

6.1. Thông Số Kỹ Thuật

Chiều dài: 6.0 m
Chiều rộng bản vị (b_f): 300 mm
Chiều cao web (h_w): 440 mm (500 mm – 2×30 mm)
Độ dày bản vị (t_f): 30 mm
Độ dày web (t_w): 20 mm

6.2. Các Bước Cụ Thể

Tạo layer BEAM và đặt màu xanh.
Vẽ web:
RECTANGLE → 0,0 → 20,440.
Vẽ bản vị trên:
RECTANGLE → 0,440 → 300,470.
Vẽ bản vị dưới:
RECTANGLE → 0,-30 → 300,0.
Ghép ba hình:
Chọn ba hình → UNION.
Di chuyển dầm tới vị trí trung tâm:
MOVE → Chọn dầm → BASE POINT → 0,0 → TARGET POINT → nhập toạ độ trung tâm (ví dụ 1000,2000).
Extrude:
EXTRUDE → Chọn dầm → Nhập chiều dài 6000 (mm).
Thêm dimension:
DIMLINEAR → Đánh dấu chiều rộng bản vị, độ dày web, chiều dài dầm.
Chèn block (nếu đã tạo):
INSERT → B_I_BEAM → Đặt tại vị trí mong muốn, nhập Scale X = 6.0 (để đổi chiều dài).

Kết quả là một dầm I 300×500×20×30 dài 6 m, đầy đủ kích thước và chuẩn 3D.

7. Kiểm Tra Độ Chính Xác Và Tuân Thủ Quy Chuẩn

Có thể bạn quan tâm: Cách Vẽ Dưa Hấu Tết: Hướng Dẫn Chi Tiết Từ A Đến Z Để Tạo Nên Những Bức Tranh Đầy Sắc Màu Và Ý Nghĩa

7.1. Kiểm Tra Khoảng Cách Giữa Các Dầm

Sử dụng MEASUREGEOM → DIST để đo khoảng cách.
Đảm bảo spacing đáp ứng tiêu chuẩn (ví dụ: 0.8 m cho sàn nhà ở).

7.2. Kiểm Tra Độ Dày và Độ Rộng

Dùng DIMSTYLE → Primary Units → Đặt Precision phù hợp (0.0 hoặc 0.00 mm).

7.3. Kiểm Tra Tương Thích Với Các Phần Mềm Phân Tích

Định dạng DWG hoặc DXF có thể import vào SAP2000, ETABS, STAAD.Pro.
Đảm bảo các block không chứa lỗi non‑planar (đối với 3D).

8. Lưu Ý Khi Làm Việc Với Dầm 3D

Đặt UCS (User Coordinate System): Đặt UCS sao cho trục X hướng dọc theo chiều dài dầm, trục Y hướng lên trên.
Sử dụng VIEWBASE và VIEWTARGET: Đặt góc nhìn chuẩn cho bản vẽ 3D.
Kiểm tra “Face orientation”: Đảm bảo các mặt của dầm hướng ra ngoài để render chính xác.
Render nhanh: Dùng RENDER → Chọn material Steel → Thiết lập ánh sáng.

9. Tối Ưu Hóa Bản Vẽ Để In Ấn

Chọn Layout: Tạo layout Sheet1 → Page Setup Manager → Kích thước giấy A1 (841×594 mm).
Viewport: Chèn viewport → Đặt Scale = 1:50 cho bản vẽ tổng thể, 1:10 cho chi tiết dầm.
Title Block: Thêm khung tiêu đề chuẩn (Tên dự án, ngày, v.v.).
Bảng Thông Tin: Sử dụng TABLE để liệt kê các dầm, kích thước, vật liệu.
Kiểm Tra Overlapping: Đảm bảo không có đối tượng chồng lấn gây lỗi plot.

10. Tổng Kết

Việc vẽ dầm trong AutoCAD không chỉ là một kỹ năng thiết kế mà còn là một quá trình đòi hỏi sự tỉ mỉ, hiểu biết về cấu trúc và áp dụng các lệnh một cách thông minh. Từ việc chuẩn bị môi trường làm việc, tạo layer và block chuẩn, đến các bước thực hiện chi tiết như vẽ mặt cắt, extrude, dimension và kiểm tra tính hợp lệ – mỗi khâu đều đóng vai trò quan trọng trong việc tạo ra bản vẽ chất lượng cao, đáp ứng yêu cầu kỹ thuật và thẩm mỹ.

Những Điểm Chủ Chốt Bạn Cần Nhớ

Xây dựng lớp (layer) và block chuẩn để giảm thời gian lặp lại.
Sử dụng Dynamic Blocks cho phép thay đổi kích thước dầm ngay trong bản vẽ.
Áp dụng các lệnh dimension và annotation để bản vẽ luôn rõ ràng, dễ hiểu.
Kiểm tra và làm sạch bản vẽ (PURGE, AUDIT) trước khi xuất bản.
Lưu và sao lưu thường xuyên, đặc biệt là khi làm việc trên dự án lớn.

Với kiến thức và quy trình chi tiết ở trên, bạn đã sẵn sàng để tự tin vẽ mọi loại dầm – dù là dầm bê tông đơn giản, dầm I‑Beam phức tạp, hay những dầm đặc thù cho công trình công nghiệp. Hãy thực hành thường xuyên, tạo ra các template và library riêng để tăng năng suất và nâng cao chất lượng bản vẽ của mình. Chúc bạn thành công trong mọi dự án thiết kế!
