Cách Vẽ Database Diagram: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong thế giới công nghệ thông tin, việc thiết kế cơ sở dữ liệu (database) là một trong những công việc quan trọng và không thể thiếu đối với mọi dự án phần mềm. Một trong những công cụ hỗ trợ quá trình này là Database Diagram (sơ đồ cơ sở dữ liệu), giúp chúng ta hình dung cấu trúc dữ liệu, mối quan hệ giữa các bảng, và tối ưu hoá thiết kế trước khi thực hiện triển khai thực tế. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ các khái niệm cơ bản cho tới các kỹ thuật nâng cao, giúp bạn tự tin vẽ và sử dụng database diagram một cách hiệu quả.

1. Database Diagram là gì?

1.1 Định nghĩa

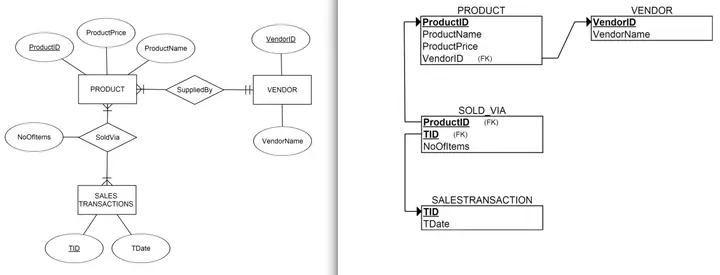

Database Diagram, còn gọi là ER Diagram (Entity‑Relationship Diagram), là một biểu đồ mô tả các thực thể (entity), thuộc tính (attribute) và mối quan hệ (relationship) giữa chúng trong một hệ thống cơ sở dữ liệu. Nó giúp:

• Minh họa cấu trúc: Hiển thị các bảng, cột và khóa chính/khóa ngoại.
• Giao tiếp: Là ngôn ngữ chung giữa nhà phát triển, nhà phân tích, và các bên liên quan.
• Kiểm tra logic: Phát hiện lỗi thiết kế (ví dụ: quan hệ vòng, phụ thuộc dữ liệu không hợp lý).

1.2 Lợi ích

Lợi ích	Mô tả
Trực quan	Giúp người không chuyên nhanh hiểu được mô hình dữ liệu.
Kiểm tra tính toàn vẹn	Xác định rõ ràng các ràng buộc khóa ngoại, unique, check.
Tiết kiệm thời gian	Phát hiện sớm các vấn đề thiết kế, giảm chi phí sửa lỗi.
Hỗ trợ tài liệu	Dùng làm tài liệu tham khảo trong giai đoạn bảo trì và nâng cấp.

2. Các Thành Phần Cơ Bản của Database Diagram

2.1 Thực thể (Entity)

Có thể bạn quan tâm: Cách Vẽ Da Người: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Định nghĩa: Một thực thể là một đối tượng có thể xác định được trong hệ thống, ví dụ: Customer, Order, Product.
• Biểu diễn: Thường là một hình chữ nhật, chứa tên thực thể.

2.2 Thuộc tính (Attribute)

• Định nghĩa: Các trường dữ liệu mô tả thực thể, như CustomerID, Name, Email.
• Biểu diễn: Được liệt kê dưới tên thực thể, có thể dùng ký hiệu:
• PK – Primary Key (khóa chính)
• FK – Foreign Key (khóa ngoại)
• UQ – Unique (độc nhất)
• NN – Not Null (không null)

2.3 Mối quan hệ (Relationship)

• Định nghĩa: Mối liên kết giữa các thực thể, ví dụ: Customer đặt Order.
• Kiểu quan hệ:
• One‑to‑One (1:1): Mỗi bản ghi ở thực thể A chỉ liên kết với một bản ghi ở thực thể B.
• One‑to‑Many (1:N): Một bản ghi ở thực thể A có thể liên kết với nhiều bản ghi ở thực thể B (phổ biến nhất).
• Many‑to‑Many (M:N): Nhiều bản ghi ở A liên kết với nhiều bản ghi ở B, thường cần một bảng trung gian.

2.4 Ràng buộc (Constraint)

• Primary Key: Đảm bảo mỗi bản ghi trong bảng là duy nhất.
• Foreign Key: Đảm bảo tính toàn vẹn tham chiếu.
• Unique: Ngăn chặn trùng lặp giá trị.
• Check: Kiểm tra giá trị theo điều kiện (ví dụ: Age >= 0).

3. Quy Trình Vẽ Database Diagram Từ Đầu Đến Cuối

Bước 1: Thu thập yêu cầu và phân tích nghiệp vụ

1. Phỏng vấn các bên liên quan (product owner, người dùng cuối, nhà quản lý).
2. Lập danh sách các thực thể và quy trình nghiệp vụ (ví dụ: “khách hàng mua hàng”, “sản phẩm được quản lý trong kho”).
3. Xác định các mối quan hệ chính và các thuộc tính quan trọng.

Bước 2: Xác định thực thể và thuộc tính

• Viết ra danh sách thực thể.
• Đối với mỗi thực thể, liệt kê các thuộc tính, chú ý đánh dấu khóa chính và các trường quan trọng (unique, not null).

Bước 3: Xác định quan hệ và mức độ (cardinality)

Có thể bạn quan tâm: Cách Vẽ Cửu Vĩ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Vẽ các đường nối giữa các thực thể.
• Gắn ký hiệu 1, N, hoặc M để biểu thị mức độ quan hệ.
• Xác định thuộc tính phụ trợ (optional) nếu cần (ví dụ: một khách hàng có thể không có địa chỉ giao hàng).

Bước 4: Đưa vào ràng buộc chi tiết

• Thêm các ràng buộc FK, UQ, CHECK vào các thuộc tính.
• Kiểm tra tính toàn vẹn: mọi FK phải trỏ tới một PK hợp lệ.

Bước 5: Đánh giá và tối ưu hoá

• Kiểm tra chuẩn hoá (Normalization) – 1NF, 2NF, 3NF, BCNF.
• Xác định các bảng có thể gây lỗi hiệu năng (ví dụ: quá nhiều quan hệ M:N không cần thiết).
• Sửa đổi lại nếu cần (tách bảng, thêm bảng trung gian).

Bước 6: Sử dụng công cụ vẽ

• Chọn công cụ: Microsoft Visio, Lucidchart, draw.io, MySQL Workbench, dbdiagram.io, hoặc các IDE tích hợp (SQL Server Management Studio, pgAdmin).
• Tạo diagram: Nhập các thực thể, thuộc tính, quan hệ, ràng buộc.
• Xuất bản: Lưu dưới dạng PNG, PDF, hoặc file dự án của công cụ để chia sẻ.

Bước 7: Đánh giá lại với nhóm

• Review diagram cùng nhóm phát triển và các bên liên quan.
• Ghi nhận các phản hồi và cập nhật lại diagram cho đến khi đạt được sự đồng thuận.

4. Các Công Cụ Phổ Biến Để Vẽ Database Diagram

Công cụ	Nền tảng	Ưu điểm	Nhược điểm
MySQL Workbench	Desktop (Windows, macOS, Linux)	Tích hợp trực tiếp với MySQL, tự động reverse engineer	Hỗ trợ hạn chế cho các DB khác
SQL Server Management Studio (SSMS)	Desktop (Windows)	Tích hợp mạnh với SQL Server, tạo diagram nhanh	Chỉ dành cho SQL Server
pgAdmin	Desktop (Windows, macOS, Linux)	Hỗ trợ PostgreSQL, có tính năng ERD	Giao diện không thân thiện lắm
Lucidchart	Web	Hỗ trợ cộng tác thời gian thực, đa nền tảng	Gói miễn phí hạn chế
draw.io (diagrams.net)	Web/Desktop	Miễn phí, dễ sử dụng, tích hợp Google Drive	Không có tính năng reverse engineer
dbdiagram.io	Web	Cú pháp ngôn ngữ mô tả (DSL) ngắn gọn, chia sẻ nhanh	Không hỗ trợ ràng buộc chi tiết

Lưu ý khi chọn công cụ

• Môi trường làm việc: Nếu dự án sử dụng MySQL, Workbench là lựa chọn tự nhiên.
• Cộng tác: Đối với đội ngũ lớn, công cụ web hỗ trợ real‑time (Lucidchart, draw.io) sẽ hiệu quả hơn.
• Tính năng tự động: Reverse engineering (tự động tạo diagram từ DB hiện có) giúp tiết kiệm thời gian khi làm việc với hệ thống đã triển khai.

5. Chuẩn Hoá (Normalization) và Ảnh Hưởng Đến Database Diagram

Có thể bạn quan tâm: Cách Vẽ Cờ Mỹ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

5.1 Khái niệm chuẩn hoá

Chuẩn hoá là quá trình tổ chức dữ liệu trong các bảng sao cho:
– Giảm thiểu dư thừa (redundancy).
– Ngăn ngừa bất thường cập nhật (update anomaly).
– Đảm bảo tính toàn vẹn dữ liệu.

5.2 Các dạng chuẩn (Normal Forms)

Dạng chuẩn	Điều kiện	Ảnh hưởng tới diagram
1NF (First Normal Form)	Mỗi cột chỉ chứa giá trị nguyên tử	Loại bỏ các cột chứa danh sách (ví dụ: PhoneNumbers thành bảng CustomerPhone).
2NF	1NF + mọi thuộc tính không khóa phụ thuộc hoàn toàn vào khóa chính	Tách bảng nếu có phụ thuộc một phần (ví dụ: bảng OrderDetail với OrderID + ProductID + ProductName).
3NF	2NF + không có phụ thuộc bắc cầu (transitive)	Tạo bảng phụ cho các thuộc tính phụ thuộc vào non‑key (ví dụ: Customer chứa City, State → tạo bảng Location).
BCNF	Mỗi determinant là khóa	Đảm bảo mọi phụ thuộc hàm là khóa, tránh các trường hợp phức tạp.

5.3 Ví dụ thực tế

Giả sử có bảng Employee:

EmployeeID (PK), Name, DepartmentID, DepartmentName, ManagerID, ManagerName

• Vi phạm 2NF: DepartmentName phụ thuộc vào DepartmentID, không phải toàn bộ khóa.
• Giải pháp: Tách thành bảng Department (DepartmentID PK, DepartmentName). Employee chỉ giữ DepartmentID.

Sau khi chuẩn hoá, diagram sẽ có thêm bảng Department và một quan hệ 1:N giữa Department và Employee.

6. Các Mô Hình Quan Hệ Phổ Biến

6.1 One‑to‑One (1:1)

• Sử dụng: Khi một thực thể có chi tiết riêng biệt (ví dụ: User và UserProfile).
• Cách biểu diễn: Đường thẳng với ký hiệu 1 ở cả hai đầu.
• Lưu ý: Thường dùng khóa chính chung hoặc đặt một FK duy nhất.

6.2 One‑to‑Many (1:N)

Có thể bạn quan tâm: Cách Vẽ Cột Đèn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Sử dụng: Mô hình phổ biến nhất (ví dụ: Customer → Order).
• Biểu diễn: Đường thẳng, 1 ở phía “một”, N ở phía “nhiều”.
• Thực hiện: Đặt CustomerID làm FK trong bảng Order.

6.3 Many‑to‑Many (M:N)

• Sử dụng: Khi một thực thể có thể liên kết với nhiều thực thể khác và ngược lại (ví dụ: Student ↔ Course).
• Cách xử lý: Tạo bảng trung gian (junction table) như StudentCourse (StudentID FK, CourseID FK).
• Biểu diễn: Hai đường nối 1:N từ bảng trung gian tới mỗi thực thể.

6.4 Self‑Referencing (Tự tham chiếu)

• Ví dụ: Bảng Category có ParentCategoryID để tạo cây danh mục.
• Biểu diễn: Đường nối từ bảng tới chính nó, ký hiệu 1 và N tùy thuộc vào cấu trúc.

7. Thực Hành: Vẽ Database Diagram Cho Một Ứng Dụng Bán Hàng Online

7.1 Thu thập yêu cầu

• Thực thể chính: User, Product, Category, Order, OrderItem, Payment, ShippingAddress.
• Các quan hệ:
• Một User có nhiều Order.
• Một Order chứa nhiều OrderItem.
• Mỗi OrderItem liên kết tới một Product.
• Product thuộc một Category.
• User có nhiều ShippingAddress.
• Order có một Payment.

7.2 Định nghĩa thực thể và thuộc tính

Thực thể	Thuộc tính (PK, FK, …)
User	UserID (PK), Username, Email, PasswordHash, CreatedAt
Category	CategoryID (PK), CategoryName, ParentCategoryID (FK → Category)
Product	ProductID (PK), ProductName, Description, Price, StockQty, CategoryID (FK)
Order	OrderID (PK), UserID (FK), OrderDate, TotalAmount, ShippingAddressID (FK), PaymentID (FK)
OrderItem	OrderItemID (PK), OrderID (FK), ProductID (FK), Quantity, UnitPrice
Payment	PaymentID (PK), PaymentMethod, PaymentStatus, PaidAt
ShippingAddress	AddressID (PK), UserID (FK), Street, City, State, ZipCode, Country

7.3 Vẽ diagram (mô tả bằng văn bản)

1. User —(1:N)→ Order
2. User —(1:N)→ ShippingAddress
3. Order —(1:N)→ OrderItem
4. OrderItem —(N:1)→ Product
5. Product —(N:1)→ Category
6. Order —(1:1)→ Payment
7. Category —(1:N)→ Category (self‑referencing cho cây danh mục)

7.4 Kiểm tra chuẩn hoá

• User: Đúng 3NF (không phụ thuộc bắc cầu).
• Product: Đúng 3NF (CategoryID là FK, không có thuộc tính phụ thuộc vào non‑key).
• OrderItem: Đúng 2NF (không có thuộc tính phụ thuộc một phần).
• Category: Nếu có CategoryPath (đường dẫn đầy đủ) thì cần tách ra thành bảng CategoryHierarchy để tránh vi phạm 3NF.

7.5 Sử dụng công cụ

• MySQL Workbench: Tạo mô hình, nhập các bảng, thiết lập FK, sau đó Reverse Engineer để tạo diagram tự động.
• Lucidchart: Vẽ bằng drag‑and‑drop, chia sẻ link cho nhóm.

8. Những Sai Lầm Thường Gặp Khi Vẽ Database Diagram

Sai lầm	Hậu quả	Cách khắc phục
Không chuẩn hoá	Dữ liệu dư thừa, lỗi cập nhật	Áp dụng 3NF, kiểm tra phụ thuộc hàm.
Quên định nghĩa FK	Mất tính toàn vẹn, dữ liệu không liên kết	Đặt FK cho mọi quan hệ 1:N và M:N.
Sử dụng quá nhiều quan hệ M:N	Giảm hiệu năng truy vấn	Xem xét liệu quan hệ có thể chuyển thành 1:N không.
Không đặt chỉ mục (index) cho PK/FK	Truy vấn chậm	Tạo index cho các cột khóa.
Bỏ qua ràng buộc NOT NULL	Dữ liệu không hợp lệ	Đánh dấu các trường bắt buộc.
Không cập nhật diagram sau khi thay đổi schema	Tài liệu lỗi thời	Thiết lập quy trình review và cập nhật định kỳ.

9. Tips Nâng Cao Để Tối Ưu Database Diagram

1. Sử dụng màu sắc để phân biệt các loại thực thể (ví dụ: màu xanh cho bảng chính, màu cam cho bảng trung gian).
2. Ghi chú (annotations): Thêm mô tả ngắn gọn cho mỗi quan hệ, ví dụ “đặt bởi”, “có trong”.
3. Sử dụng Layer: Khi diagram quá lớn, chia thành các layer (Domain, Transaction, Reporting) để dễ quản lý.
4. Tự động generate code: Nhiều công cụ (MySQL Workbench, dbdiagram.io) cho phép xuất schema SQL trực tiếp từ diagram.
5. Kiểm tra với công cụ lint: Sử dụng sqlfluff hoặc pgModeler để phát hiện lỗi logic trong diagram.

10. Kết Luận

Vẽ Database Diagram không chỉ là một bước trong quá trình thiết kế hệ thống mà còn là công cụ quan trọng giúp đội ngũ phát triển duy trì tính nhất quán, tối ưu hoá hiệu năng và giảm thiểu rủi ro khi triển khai. Bằng cách nắm vững các khái niệm cơ bản (entity, attribute, relationship), áp dụng quy trình từ thu thập yêu cầu tới chuẩn hoá, và lựa chọn công cụ phù hợp, bạn sẽ tạo ra những mô hình dữ liệu mạnh mẽ, dễ bảo trì và mở rộng.

Hãy luôn nhớ rằng diagram là tài liệu sống: mỗi khi cơ sở dữ liệu thay đổi, diagram cũng cần được cập nhật để phản ánh đúng thực tế. Khi bạn thực hành thường xuyên, việc vẽ và sử dụng database diagram sẽ trở nên nhanh chóng, chính xác và trở thành một phần không thể thiếu trong quy trình phát triển phần mềm của bạn.

Chúc bạn thành công trong việc thiết kế và vẽ những database diagram chất lượng!
